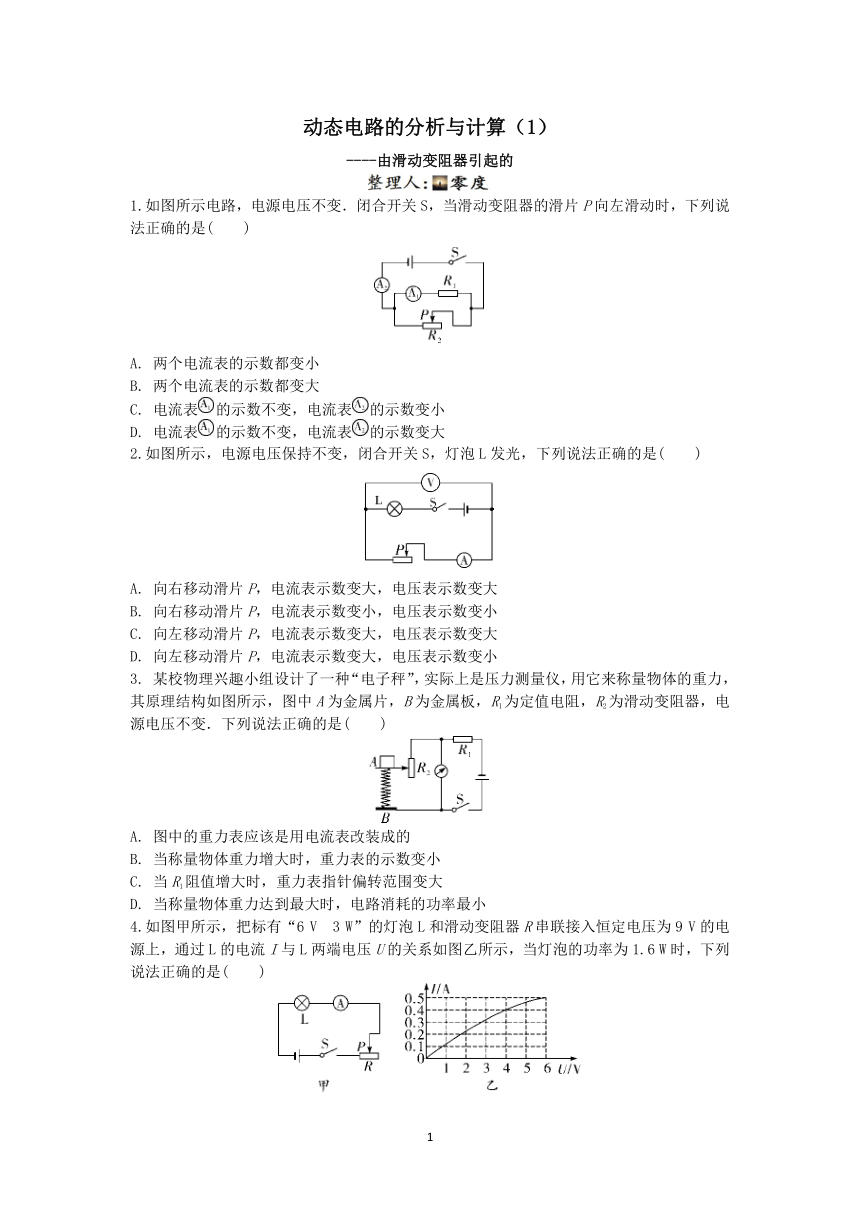

动态电路的分析与计算（1）
----由滑动变阻器引起的
1.如图所示电路，电源电压不变．闭合开关S，当滑动变阻器的滑片P向左滑动时，下列说法正确的是( )
A. 两个电流表的示数都变小
B. 两个电流表的示数都变大
C. 电流表的示数不变，电流表的示数变小
D. 电流表的示数不变，电流表的示数变大
2.如图所示，电源电压保持不变，闭合开关S，灯泡L发光，下列说法正确的是( )
A. 向右移动滑片P，电流表示数变大，电压表示数变大
B. 向右移动滑片P，电流表示数变小，电压表示数变小
C. 向左移动滑片P，电流表示数变大，电压表示数变大
D. 向左移动滑片P，电流表示数变大，电压表示数变小
3. 某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，其原理结构如图所示，图中A为金属片，B为金属板，R1为定值电阻，R2为滑动变阻器，电源电压不变．下列说法正确的是( )
A. 图中的重力表应该是用电流表改装成的
B. 当称量物体重力增大时，重力表的示数变小
C. 当R1阻值增大时，重力表指针偏转范围变大
D. 当称量物体重力达到最大时，电路消耗的功率最小
4.如图甲所示，把标有“6 V 3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，当灯泡的功率为1.6 W时，下列说法正确的是( )
A. 电流表的示数为0.5 A
B. 灯泡L的电阻为12 Ω
C. 1 min内电路产生的热量为270 J
D. 滑动变阻器接入电路中的电阻为12.5 Ω

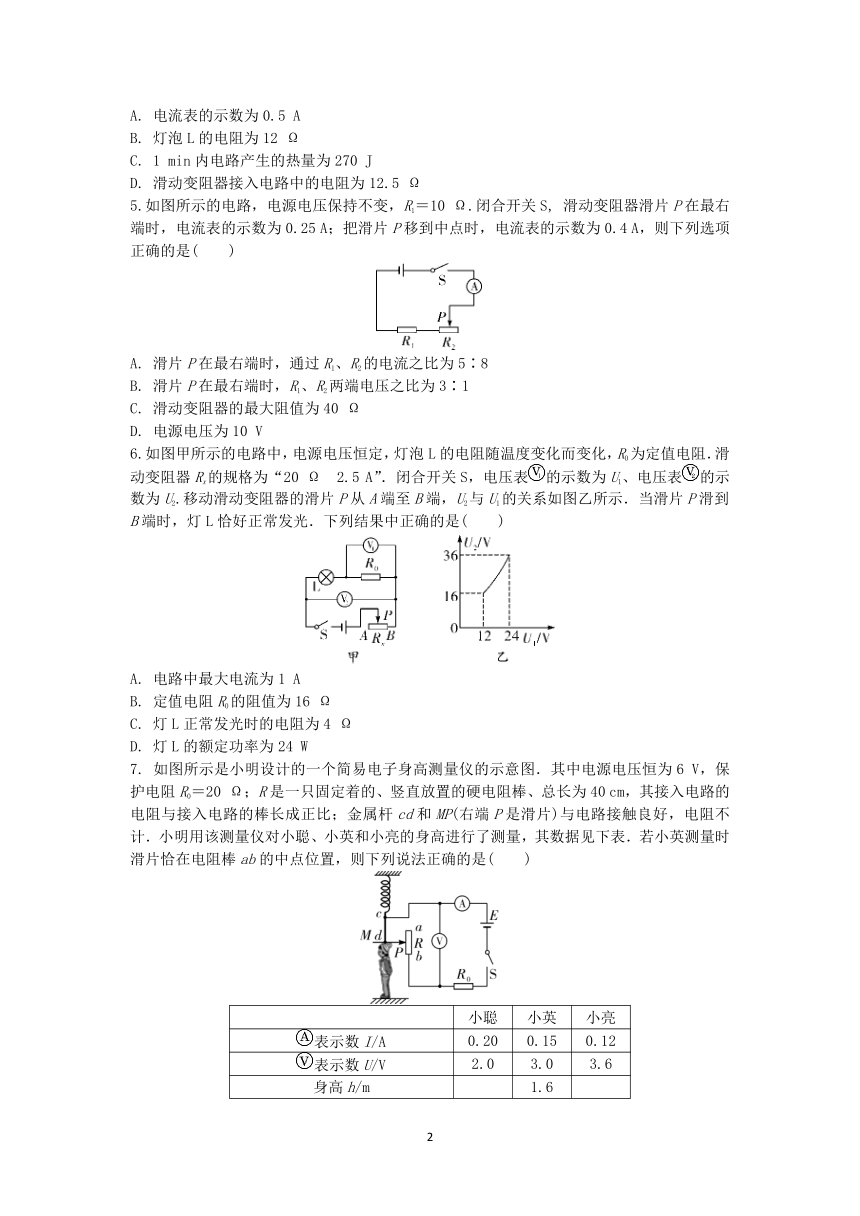

5.如图所示的电路，电源电压保持不变，R1＝10 Ω.闭合开关S, 滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是( )
A. 滑片P在最右端时，通过R1、R2的电流之比为5∶8
B. 滑片P在最右端时，R1、R2两端电压之比为3∶1
C. 滑动变阻器的最大阻值为40 Ω
D. 电源电压为10 V
6.如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻．滑动变阻器Rx的规格为“20 Ω 2.5 A”．闭合开关S，电压表的示数为U1、电压表的示数为U2.移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示．当滑片P滑到B端时，灯L恰好正常发光．下列结果中正确的是( )
A. 电路中最大电流为1 A
B. 定值电阻R0的阻值为16 Ω
C. 灯L正常发光时的电阻为4 Ω
D. 灯L的额定功率为24 W
7. 如图所示是小明设计的一个简易电子身高测量仪的示意图．其中电源电压恒为6 V，保护电阻R0＝20 Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40 cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP(右端P是滑片)与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若小英测量时滑片恰在电阻棒ab的中点位置，则下列说法正确的是( )
小聪 小英 小亮
表示数I/A 0.20 0.15 0.12
表示数U/V 2.0 3.0 3.6
身高h/m 1.6
A. 电阻棒的总电阻是40 Ω
B. 小聪的身高是1.7 m，小亮的身高是1.5 m
C. 电阻R0不能起到保护电路的作用
D. 测小聪身高时，R0消耗的功率为0.9 W

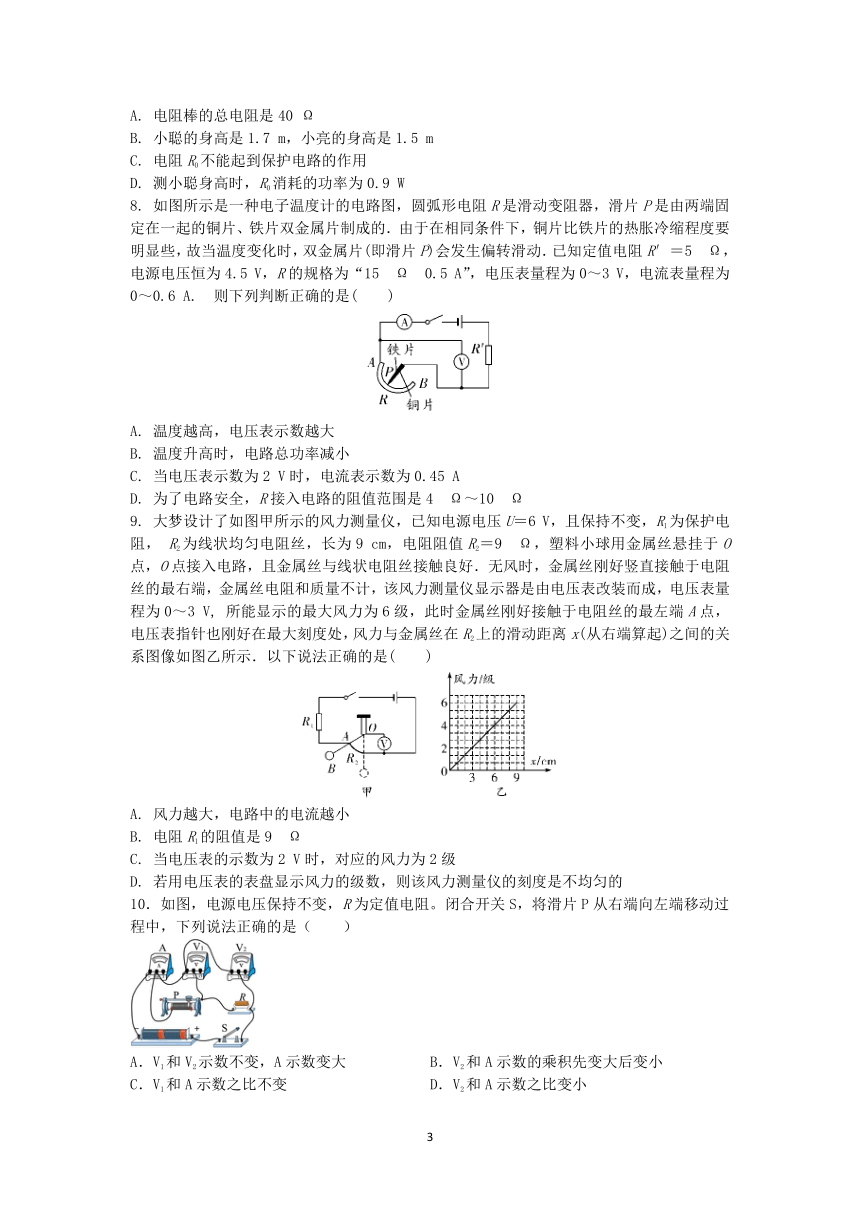

8. 如图所示是一种电子温度计的电路图，圆弧形电阻R是滑动变阻器，滑片P是由两端固定在一起的铜片、铁片双金属片制成的．由于在相同条件下，铜片比铁片的热胀冷缩程度要明显些，故当温度变化时，双金属片(即滑片P)会发生偏转滑动．已知定值电阻R′＝5 Ω，电源电压恒为4.5 V，R的规格为“15 Ω 0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A. 则下列判断正确的是( )
A. 温度越高，电压表示数越大
B. 温度升高时，电路总功率减小
C. 当电压表示数为2 V时，电流表示数为0.45 A
D. 为了电路安全，R接入电路的阻值范围是4 Ω～10 Ω
9. 大梦设计了如图甲所示的风力测量仪，已知电源电压U＝6 V，且保持不变，R1为保护电阻， R2为线状均匀电阻丝，长为9 cm，电阻阻值R2＝9 Ω，塑料小球用金属丝悬挂于O点，O点接入电路，且金属丝与线状电阻丝接触良好．无风时，金属丝刚好竖直接触于电阻丝的最右端，金属丝电阻和质量不计，该风力测量仪显示器是由电压表改装而成，电压表量程为0～3 V, 所能显示的最大风力为6级，此时金属丝刚好接触于电阻丝的最左端A点，电压表指针也刚好在最大刻度处，风力与金属丝在R2上的滑动距离x(从右端算起)之间的关系图像如图乙所示．以下说法正确的是( )
A. 风力越大，电路中的电流越小
B. 电阻R1的阻值是9 Ω
C. 当电压表的示数为2 V时，对应的风力为2级
D. 若用电压表的表盘显示风力的级数，则该风力测量仪的刻度是不均匀的
10．如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（ ）
A．V1和V2示数不变，A示数变大 B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变 D．V2和A示数之比变小

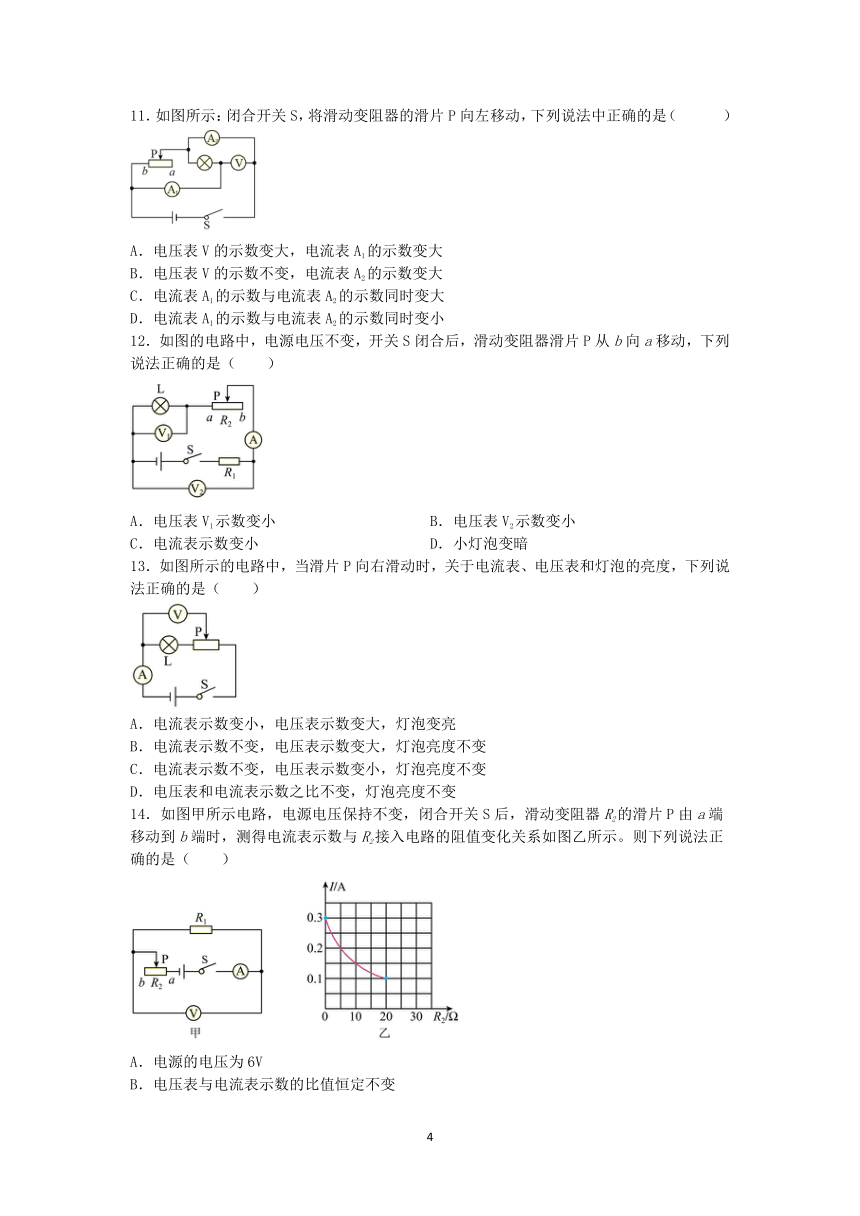

11．如图所示：闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电压表V的示数变大，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变大
C．电流表A1的示数与电流表A2的示数同时变大
D．电流表A1的示数与电流表A2的示数同时变小
12．如图的电路中，电源电压不变，开关S闭合后，滑动变阻器滑片P从b向a移动，下列说法正确的是（ ）
A．电压表V1示数变小 B．电压表V2示数变小
C．电流表示数变小 D．小灯泡变暗
13．如图所示的电路中，当滑片P向右滑动时，关于电流表、电压表和灯泡的亮度，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大，灯泡变亮
B．电流表示数不变，电压表示数变大，灯泡亮度不变
C．电流表示数不变，电压表示数变小，灯泡亮度不变
D．电压表和电流表示数之比不变，灯泡亮度不变
14．如图甲所示电路，电源电压保持不变，闭合开关S后，滑动变阻器R2的滑片P由a端移动到b端时，测得电流表示数与R2接入电路的阻值变化关系如图乙所示。则下列说法正确的是（ ）
A．电源的电压为6V
B．电压表与电流表示数的比值恒定不变
C．电压表示数的变化范围是0～2V
D．R1阻值是5Ω
15．如图所示，电源电压保持不变。闭合开关S，在将滑动变阻器的滑片P向左移动的过程中，下列说法中正确的是（ ）
A．电压表的示数变大，电流表的示数变大
B．电压表和电流表的示数都变小
C．电压表的示数变小，电流表的示数变大
D．电压表的示数和电流表的示数的比值变大
16．如图所示，电源电压不变。闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V的示数与电流表A1示数的比值变大
D．电压表V的示数与电流表A2示数的比值变小
17．如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法中正确的是（ ）
A．灯泡亮度变暗
B．电压表V与电流表A1示数的乘积变大
C．电压表V与电流表A2示数的比值变小
D．电流表A1与电流表A2示数之差不变
18．如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。下列说法正确的是（ ）
A．滑片从最左端向最右端滑动过程中，电流表示数变小
B．滑片滑动过程中，电压表与电流表示数之比不变
C．电源电压为6V
D．定值电阻R0的阻值为10Ω
19．如图电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表的示数变化情况是（ ）
A．电压表示数减小，电流表A1示数增大，电流表A2示数增大
B．电压表示数增大，电流表A1示数不变，电流表A2示数减小
C．电压表示数不变，电流表A1示数减小，电流表A2示数减小
D．电压表示数减小，电流表A1示数不变，电流表A2示数增大
20．如图所示电路中，电源电压保持不变，当滑动变阻器滑片P向右移动时，电流表、电压表示数变化情况为（ ）
A．电压表示数变小 电流表示数变小 B．电压表示数变大 电流表示数变大
C．电压表示数变小 电流表示数变大 D．电压表示数变大 电流表示数变小
21．如图所示，电源电压恒定不变，闭合开关S，滑片P向左移动，电流表A2示数___________，电流表A1示数___________，电压表V示数___________（以上三空均选填“变大”、“变小”或“不变”）。
22．如图所示，电源电压为保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表的示数______，电压表的示数______，电压表示数与电流表示数的比值______（均选填“变大”、“变小”或“不变”）。
23．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。则电阻R1的阻值为___________Ω；电源电压为___________V；当滑片P移到中点时，通过R1的电流为___________A。
24．如图所示的电路中，电源电压保持不变，电阻的阻值为，为滑动变阻器，闭合开关，当滑片处于端时，电流表示数为，求：
（1）电源电压。
（2）当滑片处于端时，电压表示数，滑动变阻器最大电阻为多少？
（3）若电压表量程为，为了保证电路安全，接入电路的最大阻值是多少？
参考答案
1. D 2. D 3. D 4. D 5. D 6. D 7. A 8. D 9. B 10．D
11．B 12．B 13．B 14．B 15．B16．C17．D18．C19．C 20．A
21．不变 不变 变大
22．变小 变小 不变
23．10 6 0.3
24．（1）；（2）；（3）
(
