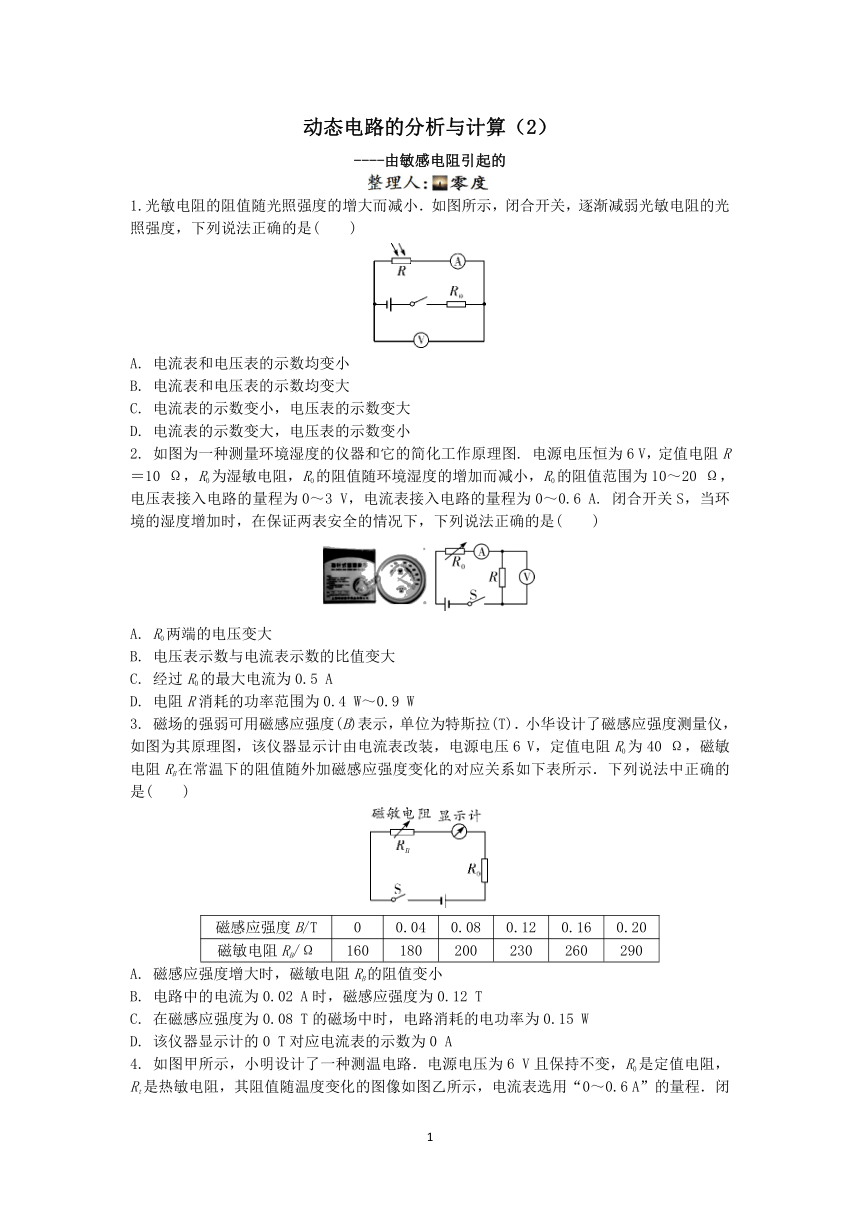

动态电路的分析与计算（2）
----由敏感电阻引起的
1.光敏电阻的阻值随光照强度的增大而减小．如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是( )
A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数变大，电压表的示数变小
2. 如图为一种测量环境湿度的仪器和它的简化工作原理图. 电源电压恒为6 V，定值电阻R＝10 Ω，R0为湿敏电阻，R0的阻值随环境湿度的增加而减小，R0的阻值范围为10～20 Ω，电压表接入电路的量程为0～3 V，电流表接入电路的量程为0～0.6 A. 闭合开关S，当环境的湿度增加时，在保证两表安全的情况下，下列说法正确的是( )
A. R0两端的电压变大
B. 电压表示数与电流表示数的比值变大
C. 经过R0的最大电流为0.5 A
D. 电阻R消耗的功率范围为0.4 W～0.9 W
3. 磁场的强弱可用磁感应强度(B)表示，单位为特斯拉(T)．小华设计了磁感应强度测量仪，如图为其原理图，该仪器显示计由电流表改装，电源电压6 V，定值电阻R0为40 Ω，磁敏电阻RB在常温下的阻值随外加磁感应强度变化的对应关系如下表所示．下列说法中正确的是( )
磁感应强度B/T 0 0.04 0.08 0.12 0.16 0.20
磁敏电阻RB/Ω 160 180 200 230 260 290
A. 磁感应强度增大时，磁敏电阻RB的阻值变小
B. 电路中的电流为0.02 A时，磁感应强度为0.12 T
C. 在磁感应强度为0.08 T的磁场中时，电路消耗的电功率为0.15 W
D. 该仪器显示计的0 T对应电流表的示数为0 A

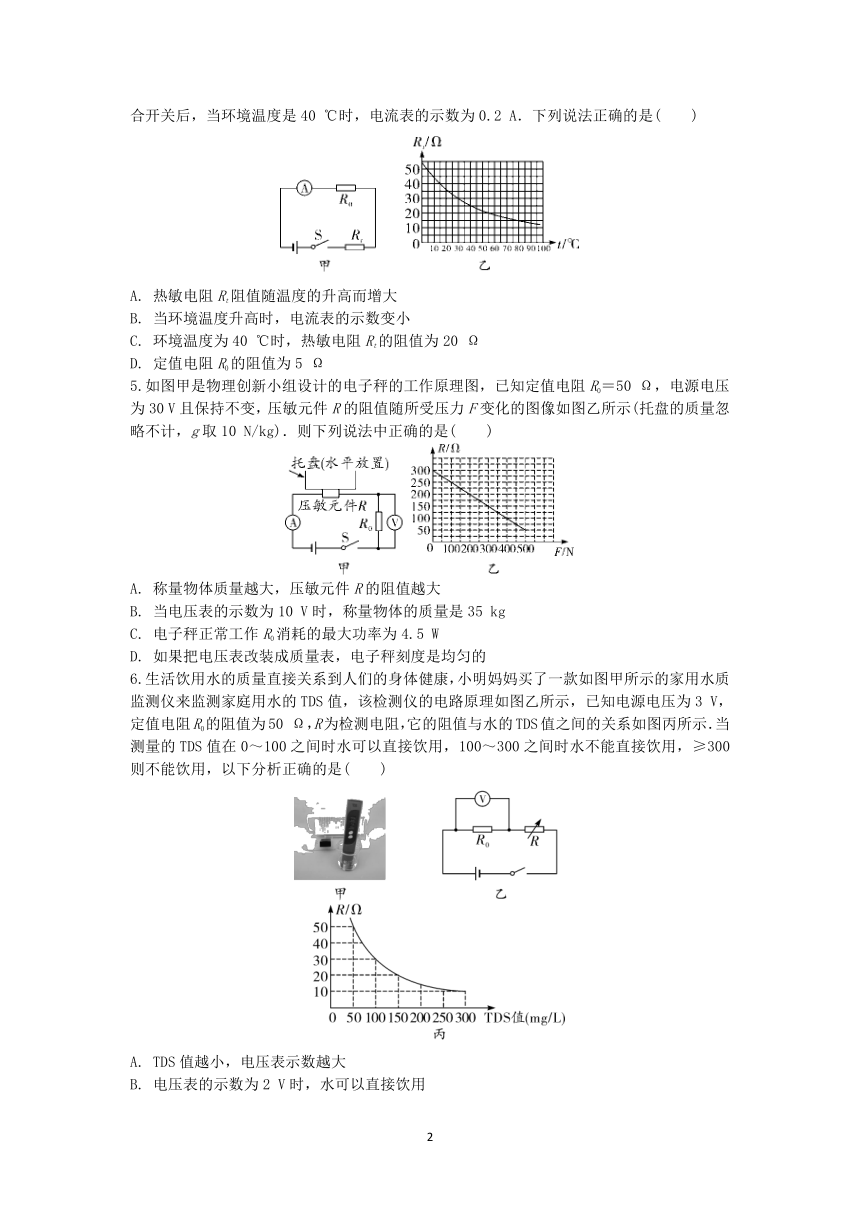

4. 如图甲所示，小明设计了一种测温电路．电源电压为6 V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图像如图乙所示，电流表选用“0～0.6 A”的量程．闭合开关后，当环境温度是40 ℃时，电流表的示数为0.2 A．下列说法正确的是( )
A. 热敏电阻Rt阻值随温度的升高而增大
B. 当环境温度升高时，电流表的示数变小
C. 环境温度为40 ℃时，热敏电阻Rt的阻值为20 Ω
D. 定值电阻R0的阻值为5 Ω
5.如图甲是物理创新小组设计的电子秤的工作原理图，已知定值电阻R0＝50 Ω，电源电压为30 V且保持不变，压敏元件R的阻值随所受压力F变化的图像如图乙所示(托盘的质量忽略不计，g取10 N/kg)．则下列说法中正确的是( )
A. 称量物体质量越大，压敏元件R的阻值越大
B. 当电压表的示数为10 V时，称量物体的质量是35 kg
C. 电子秤正常工作R0消耗的最大功率为4.5 W
D. 如果把电压表改装成质量表，电子秤刻度是均匀的
6.生活饮用水的质量直接关系到人们的身体健康，小明妈妈买了一款如图甲所示的家用水质监测仪来监测家庭用水的TDS值，该检测仪的电路原理如图乙所示，已知电源电压为3 V，定值电阻R0的阻值为50 Ω，R为检测电阻，它的阻值与水的TDS值之间的关系如图丙所示．当测量的TDS值在0～100之间时水可以直接饮用，100～300之间时水不能直接饮用，≥300则不能饮用，以下分析正确的是( )
A. TDS值越小，电压表示数越大
B. 电压表的示数为2 V时，水可以直接饮用
C. 水质越差，电路消耗的总功率越小
D. 水恰好不能饮用时，电压表的示数为2.5 V
7. 如图甲所示是文艺节目中观众用掌声为节目打分的噪声测量仪示意图，R是一个半导体材料制成的声敏电阻，其阻值随声音强弱变化的对应关系如图乙所示，电源电压恒为6 V，R0为10 Ω的定值电阻，已知30～40 dB是较为理想的安静环境，70 dB会干扰谈话，影响工作效率，长期生活在90 dB以上的噪声环境中，听力会受到严重影响．下列说法正确的是( )
A. 掌声越激烈，电压表的示数越大
B. 噪声的等级为40 dB时，电压表的示数为 1.2 V
C. 电流表的示数为0.2 A时，此时为较为理想的安静环境
D. 电压表的示数为3 V时，电路消耗的功率为 1.8 W
8．如图为某光敏电阻的控制电路示意图，电源两端电压保持不变，R为定值电阻，RG为光敏电阻，其阻值随光照强度的减弱而增大。闭合开关S，当光照强度减弱时，下列判断中正确的是（ ）
A．RG的阻值减小 B．电流表示数变小
C．电压表示数变大 D．RG两端的电压不变
9．“创新”小组的同学们设计了甲醛监测设备，其工作原理如图甲所示。电源电压恒定，R0为定值电阻，R为可以感知甲醛污染指数的可变电阻（阻值随污染指数变化的关系如图乙所示），甲醛监测器示数随甲醛污染指数的增大而增大。以下分析正确的是（ ）
A．污染指数越大，电压表示数越大
B．该甲醛监测器由电流表改装而成
C．污染指数越大，电流表示数越小
D．污染指数越大，电压表示数与电流表示数的比值越大
10．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关S1和S2，当温度升高时，电压表和电流表的示数变化情况是（ ）
A．电流表和电压表示数均变小 B．电流表和电压表示数均变大
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
11．在物理活动课上，小明设计了火灾自动报警器的模拟电路如图所示，R为热敏电阻，其阻值随温度升高而减小，R0为定值电阻。若有火情时R温度会升高，导致电表示数变化触发报警器报警。则报警时两电表示数变化情况是（ ）
A．电流表示数变小，电压表示数变小 B．电流表示数变大，电压表示数变大
C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
12．如图是一台电子秤的示意图，电源电压保持9V不变，电阻R0＝40Ω，电压表量程是0~3V，压敏电阻R的阻值随压力变化的关系如图乙所示，托盘的质量不计，g取10N/kg，求：
（1）托盘中放20kg的物体时，电压表的示数；
（2）该电子秤最大称量值。
参考答案
1. C 2. D 3. C 4. D 5. C 6. D 7. D 8．B 9．B10．D11．C
12．（1）2.25V；（2）30kg
(
