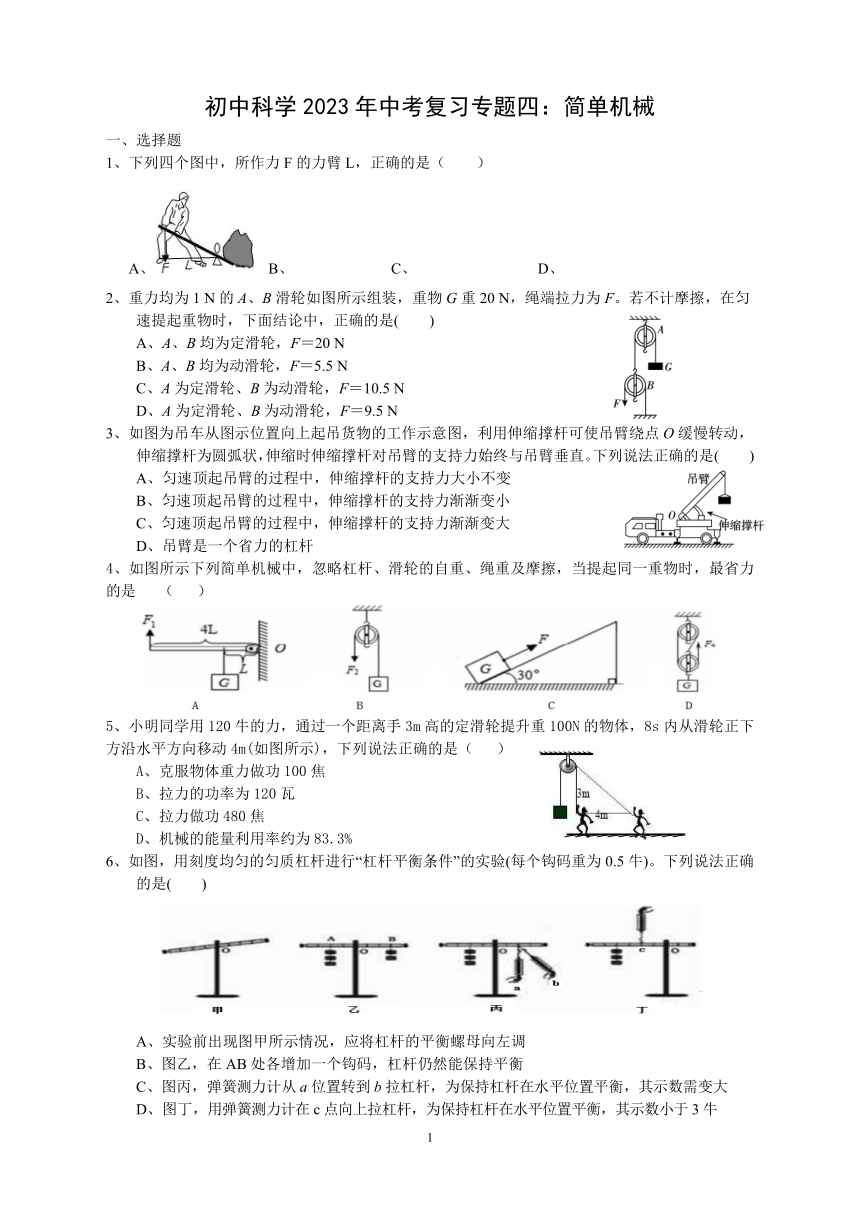

初中科学2023年中考复习专题四：简单机械
一、选择题
1、下列四个图中，所作力F的力臂L，正确的是（ ）
A、 B、C、D、
2、重力均为1 N的A、B滑轮如图所示组装，重物G重20 N，绳端拉力为F。若不计摩擦，在匀速提起重物时，下面结论中，正确的是( )
A、A、B均为定滑轮，F＝20 N
B、A、B均为动滑轮，F＝5.5 N
C、A为定滑轮、B为动滑轮，F＝10.5 N
D、A为定滑轮、B为动滑轮，F＝9.5 N
3、如图为吊车从图示位置向上起吊货物的工作示意图，利用伸缩撑杆可使吊臂绕点O缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支持力始终与吊臂垂直。下列说法正确的是( )
A、匀速顶起吊臂的过程中，伸缩撑杆的支持力大小不变
B、匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小
C、匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大
D、吊臂是一个省力的杠杆
4、如图所示下列简单机械中，忽略杠杆、滑轮的自重、绳重及摩擦，当提起同一重物时，最省力的是 （ ）
5、小明同学用120牛的力，通过一个距离手3m高的定滑轮提升重100N的物体，8s内从滑轮正下方沿水平方向移动4m(如图所示)，下列说法正确的是（ ）
A、克服物体重力做功100焦
B、拉力的功率为120瓦
C、拉力做功480焦
D、机械的能量利用率约为83.3%
6、如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验(每个钩码重为0.5牛)。下列说法正确的是( )
A、实验前出现图甲所示情况，应将杠杆的平衡螺母向左调
B、图乙，在AB处各增加一个钩码，杠杆仍然能保持平衡
C、图丙，弹簧测力计从a位置转到b拉杠杆，为保持杠杆在水平位置平衡，其示数需变大
D、图丁，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小于3牛

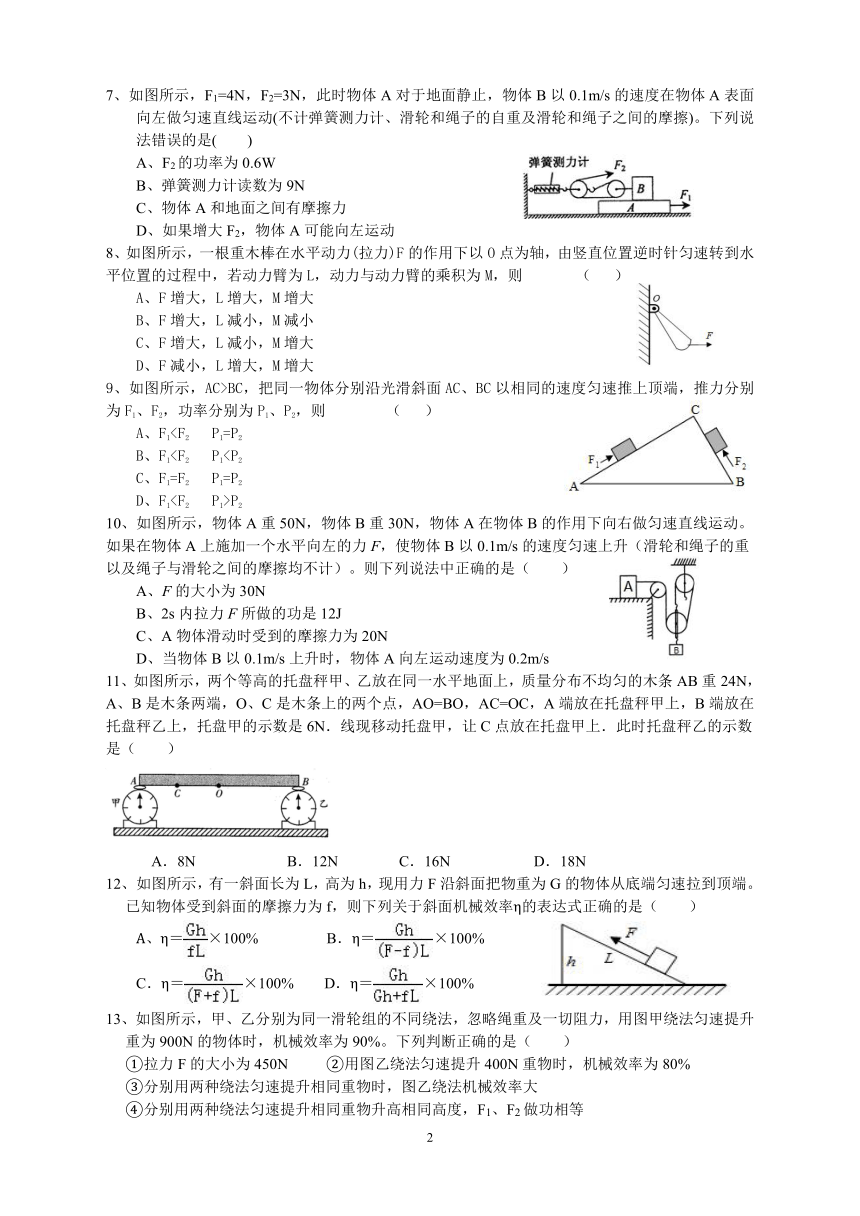

7、如图所示，F1=4N，F2=3N，此时物体A对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动(不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦)。下列说法错误的是( )
A、F2的功率为0.6W21cnkxtj2008
B、弹簧测力计读数为9N
C、物体A和地面之间有摩擦力
D、如果增大F2，物体A可能向左运动
8、如图所示，一根重木棒在水平动力(拉力)F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为M，则 （ ）
A、F增大，L增大，M增大
B、F增大，L减小，M减小
C、F增大，L减小，M增大
D、F减小，L增大，M增大
9、如图所示，AC>BC，把同一物体分别沿光滑斜面AC、BC以相同的速度匀速推上顶端，推力分别为F1、F2，功率分别为P1、P2，则 （ ）
A、F1B、F1C、F1=F2 P1=P2
D、F1P2
10、如图所示，物体A重50N，物体B重30N，物体A在物体B的作用下向右做匀速直线运动。如果在物体A上施加一个水平向左的力F，使物体B以0.1m/s的速度匀速上升（滑轮和绳子的重以及绳子与滑轮之间的摩擦均不计）。则下列说法中正确的是（ ）
A、F的大小为30N
B、2s内拉力F所做的功是12J
C、A物体滑动时受到的摩擦力为20N
D、当物体B以0.1m/s上升时，物体A向左运动速度为0.2m/s
11、如图所示，两个等高的托盘秤甲、乙放在同一水平地面上，质量分布不均匀的木条AB重24N，A、B是木条两端，O、C是木条上的两个点，AO=BO，AC=OC，A端放在托盘秤甲上，B端放在托盘秤乙上，托盘甲的示数是6N．线现移动托盘甲，让C点放在托盘甲上．此时托盘秤乙的示数是（ ）
A．8N B．12N C．16N D．18N
如图所示，有一斜面长为L，高为h，现用力F沿斜面把物重为G的物体从底端匀速拉到顶端。已知物体受到斜面的摩擦力为f，则下列关于斜面机械效率η的表达式正确的是（ ）
A、η＝×100% B．η＝×100%
C．η＝×100% D．η＝×100%
13、如图所示，甲、乙分别为同一滑轮组的不同绕法，忽略绳重及一切阻力，用图甲绕法匀速提升重为900N的物体时，机械效率为90%。下列判断正确的是（ ）
①拉力F的大小为450N ②用图乙绕法匀速提升400N重物时，机械效率为80%
③分别用两种绕法匀速提升相同重物时，图乙绕法机械效率大
④分别用两种绕法匀速提升相同重物升高相同高度，F1、F2做功相等
A、只有②③正确 B、只有②④正确 C、只有②③④正确 D、只有①②④正确
（第13题） （第14题） （第15题）
14、用如图所示的实验装置测量杠杆的机械效率，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆A点下面的钩码缓缓上升，实验中，将杠杆拉至图中虚线位置，测力计的示数F为0.5N．若杠杆的本身的重力不计，则下列说法正确的是（ ）
A、 拉力对杠杆做的额外功为0.1J
B、匀速竖直拉动过程中弹簧测力计示数先变小后变大
C、若将钩码从A点移到B点，用同样的方式将钩码提升0.1m，则机械效率降低
D、若将钩码从A点移到B点，用同样的方式将钩码提升0.1m，则机械效率升高
15、用如图甲所示的滑轮组从水中提升物体M，已知被提升的物体M质量为76kg，M的体积为
3×10﹣3m3，在物体M未露出水面的过程中，绳子自由端的拉力F将物体M以0.5m/s的速度匀速提升了10m的高度，此过程中，拉力F做的功W随时间t的变化图象如图乙所示，不计绳重和摩擦力大小（g取10N/kg）。下面分析不正确的是（ ）
A、此过程中，绳子自由端的拉力F大小为400N B、动滑轮重力为70N
C、当物体M没有露出水面时，动滑轮下端挂钩上绳子的拉力为730N
D、当物体M没有露出水面的过程中，该滑轮组提升货物的机械效率为95%
填空题
16、如图所示，空油桶质量为65 kg，油桶高为1.2 m，底部直径为0.5 m，据此回答。
(1)某次装卸中，小明需要将直立的空油桶(如图甲所示)沿点D推翻，试在甲图上作出推翻空油桶所需的最小力F1。
(2)在推翻油桶过程中，小明至少对油桶做功 J。
(3)若将翻倒的空油桶(如图乙所示)重新竖起所用的最小力为F2，那么，F1 F2(选填“大于”“等于”或“小于”)。
（第18题）（第19题）（第20题）
17、如图所示，用固定在墙上的三角支架ABC放置空调室外机。如果A处螺钉松脱，则支架会绕 点倾翻。已知AB长40cm，AC长30cm。室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为 N（支架重力不计）。为了安全，室外机的位置应尽量 （选填“靠近”或“远离”）墙壁。
18、有一个矿井，深20 m，有两个工人将一个重为400 N的矿石从井底匀速拉向井面，如图所示，动滑轮重20 N，不计其他摩?擦。如果两个工人始终保持相同的速度拉矿石，则两个工人用的拉力F＝ N；当矿石拉出井面时，则其中一个工人将绳子移动了 m。
19、一斜面长为L，高为h，用一个平行于斜面的力把重为G的物体从斜面底端匀速地拉到顶端，拉力所做的功为W，则斜面和物体间的摩擦力为f= 。
三、实验探究题
20、小强在验证杠杆平衡条件的实验中：
（1）实验前没有挂钩码和弹簧测力计时，发现杠杆左端高右端低，要使其在水平位置平衡，应将左端的平衡螺母向 调节，这一调节过程的目的是为了使杠杆的 对杠杆平衡不产生影响，这时杠杆重力的力臂为 。
（2）在下图中，杠杆水平平衡后，小强调节左边钩码的个数和位置，使杠杆水平平衡时，测出F 1 =1．2N，F 2 =1．5N；OA=30cm，OB=20cm。他将所得数据直接代入杠杆平衡条件的公式中，发现F 1 ×OA和F 2 ×OB并不相等，从而认为杠杆的平衡条件不一定是F 1 l 1 = F 2 l 2 。小强的失误是 。
（3）在图中，若B处的钩码不变，小强将弹簧测力计由A处移到C（OC=10cm）处，施加一个竖直方向的力，使杠杆在水平位置平衡，则这个力的方向应 ，大小为 ___ N。
（4）在图中，若B处的钩码不变，小强不用弹簧测力计，在A处挂 N的钩码，杠杆在水平位置仍然平衡。
（第23题） （第24题）
21、小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
滑轮组组成 钩码重/N 钩码升高的高度/M 动滑轮重/N 绳子自由端移动距离/M
两个定滑轮，一个动滑轮 4 0.1 0.5 0.3
根据表中数据画出滑轮组的绕线方式．
（2）根据表中数据计算滑轮组的机械效率为 ；
（3）若绳子承受最大拉力为20N，此滑轮组的最大效率为 ；
（4）当动滑轮重为 时，使用该滑轮组提起10N重的钩码刚好省一半的力．
（5）在实验中重物移动的速度为0.1m/s，拉绳的功率为3W，则有用功率为 。
四、分析计算题
22、某科学兴趣小组利用硬棒（质量一可忽略不计）、细线、若干已知重力的物体、刻度尺等器材来研究杠杆平衡的条件．如图所示，在C处挂一待测物体B，当重为8牛的物体A挂在D处时，硬棒在水平位置平衡，用刻度尺测得OC为6厘米，OD为18厘米．
（1）此时物体 B 的重力是多少牛？
（2）保持O点位置和物体A的重力不变，在C处挂上不同重力的物体，移动物体A的位置，使硬棒在水平位置平衡，分别在OE上标出相应的重力值所对应的刻度，就制成了一根能直接读出待测物体重力的杠杆．问该杠杆的刻度是否均匀？请说明理由．
23、在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4秒内将一个重为100牛的物体，沿着水平地面匀速拉动了2米。人的拉力为18牛，物体移动时受到地面的摩擦力为物重的0.35倍，不计绳重及机械的摩擦。求：
人拉力所做的功。
人的拉力做功的功率。
动滑轮受到的重力。
参考答案
一、选择题
A 2、D 3、B 4、A 5、D 6、C 7、D 8、C 9、B 10、B
C 12、D 13、B 14、D 15、D
填空题
16、(1)如图
(2)32.5
(3)小于
17、C； 200； 靠近；
18、．210；20；
19、
三、实验探究题
20、（1）左（外） 重力 0
（2）把OA当成了F 1 的力臂（或：把F 1 的力臂弄错了）
（3）竖直向上 3（4）1
21、（1）如图（2）89%；（3）99%；（4）5；（5）2.95W．
四、分析计算题
22、解：(1)硬棒在水平位置平衡，
有GB×OC=GA×OD，即GB×6cm=8N×18cm，
所以GB=24N，
杠杆两边各挂重物A和B，知道两边力臂的大小和A的重力，利用杠杆平衡条件求B的重力．
(2)设待测物体中为G，物体A的距离O点为L，曲杠杆平衡得：
G×OC=GA×L ，即 L=OCGA×G
由于 OCGA 是定值，
所以 L与G成正比，由此可知刻度是均匀的．
23、解：(1)因为滑轮组有2段绳子与动滑轮相连，所以当物体沿着水平地面匀速移动2m时，绳子自由端移动的距离为：s绳=2s物=2×2m=4m，
人的拉力所做的功为：W总=Fs绳=18N×4m=72J；
(2)人的拉力做功的功率为：P=W总t=72J4s=18W；
(3)物体受到的摩擦力为：f=0.35G=0.35×100N=35N，
因为物体做匀速运动，处于平衡状态，在水平方向受到的拉力与摩擦力是一对平衡力，大小相等，所以绳子对物体的拉力为：F拉=f=35N，同一根绳子上的拉力处处相等，所以绳子对动滑轮向下的拉力仍然为35N，
在不计绳重及机械的摩擦情况下，根据F=（F拉+G动）/2可得，动滑轮的重力为：
G动=2F F拉=2×18N 35N=1N。
