浙教版科学中考复习专题训练：光学作图【word，含答案】

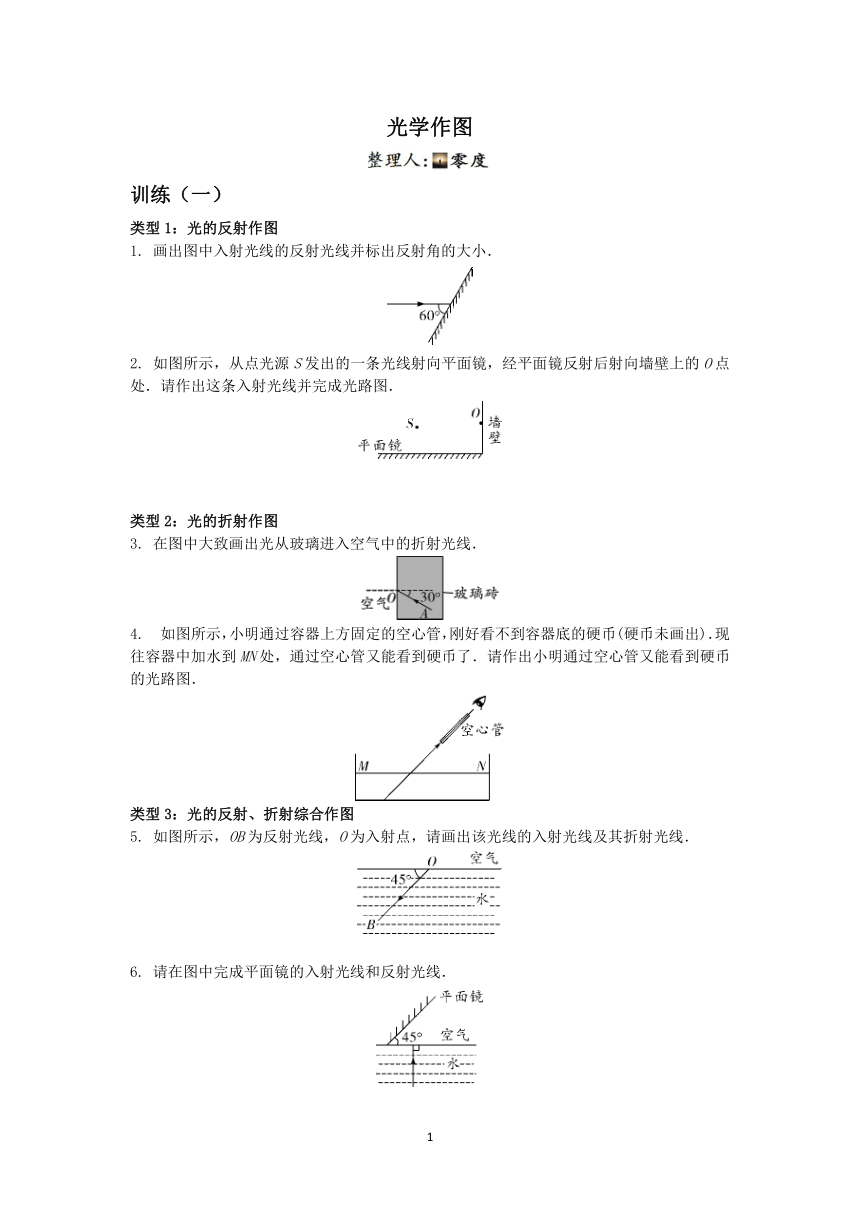

光学作图
训练（一）
类型1：光的反射作图
1. 画出图中入射光线的反射光线并标出反射角的大小．
2. 如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．
类型2：光的折射作图
3. 在图中大致画出光从玻璃进入空气中的折射光线．
4. 如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币(硬币未画出)．现往容器中加水到MN处，通过空心管又能看到硬币了．请作出小明通过空心管又能看到硬币的光路图．
类型3：光的反射、折射综合作图
5. 如图所示，OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线．
6. 请在图中完成平面镜的入射光线和反射光线．

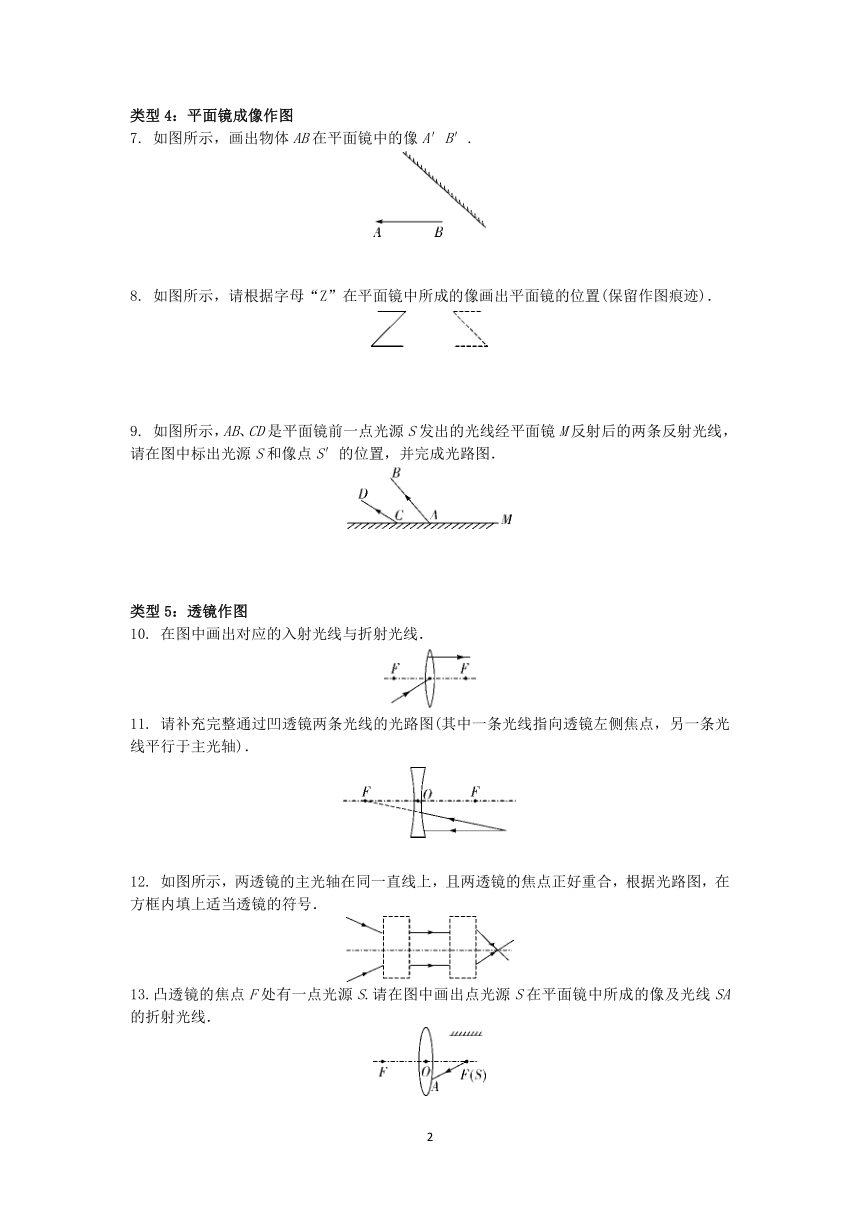

类型4：平面镜成像作图
7. 如图所示，画出物体AB在平面镜中的像A′B′.
8. 如图所示，请根据字母“Z”在平面镜中所成的像画出平面镜的位置(保留作图痕迹)．
9. 如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．
类型5：透镜作图
10. 在图中画出对应的入射光线与折射光线．
11. 请补充完整通过凹透镜两条光线的光路图(其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴)．
12. 如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号．
13.凸透镜的焦点F处有一点光源S.请在图中画出点光源S在平面镜中所成的像及光线SA的折射光线．

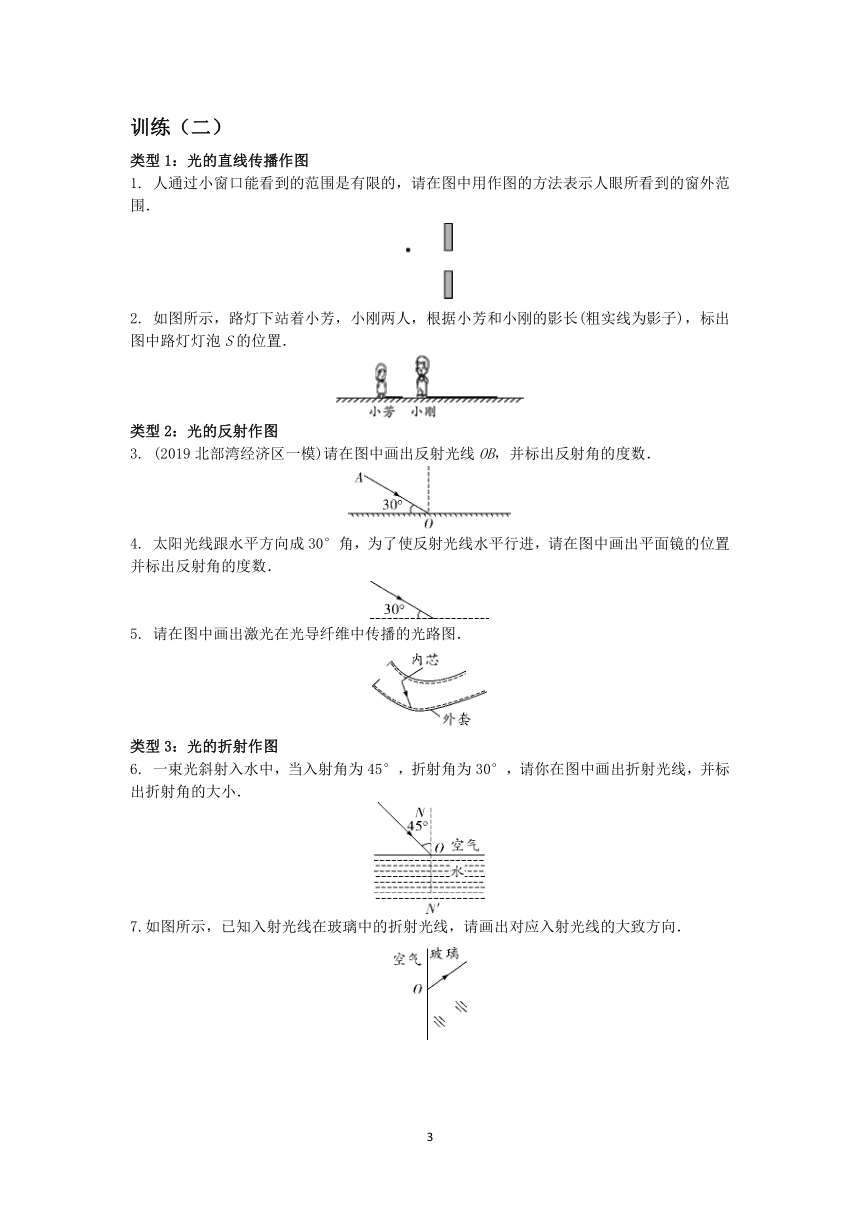

训练（二）
类型1：光的直线传播作图
1. 人通过小窗口能看到的范围是有限的，请在图中用作图的方法表示人眼所看到的窗外范围．
2. 如图所示，路灯下站着小芳，小刚两人，根据小芳和小刚的影长(粗实线为影子)，标出图中路灯灯泡S的位置．
类型2：光的反射作图
3. (2019北部湾经济区一模)请在图中画出反射光线OB，并标出反射角的度数．
4. 太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数．
5. 请在图中画出激光在光导纤维中传播的光路图．
类型3：光的折射作图
6. 一束光斜射入水中，当入射角为45°，折射角为30°，请你在图中画出折射光线，并标出折射角的大小．
7.如图所示，已知入射光线在玻璃中的折射光线，请画出对应入射光线的大致方向．

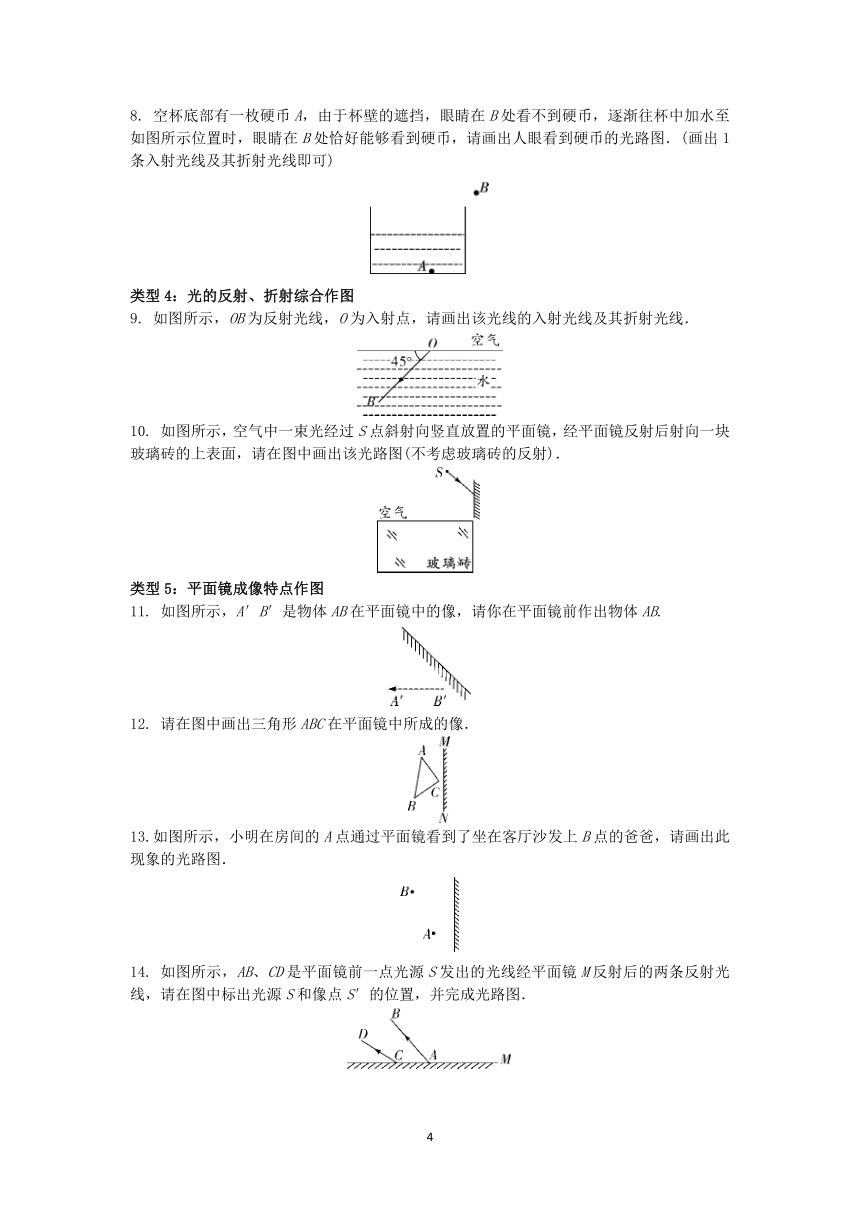

8. 空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图．(画出1条入射光线及其折射光线即可)
类型4：光的反射、折射综合作图
9. 如图所示，OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线．
10. 如图所示，空气中一束光经过S点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，请在图中画出该光路图(不考虑玻璃砖的反射)．
类型5：平面镜成像特点作图
11. 如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前作出物体AB.
12. 请在图中画出三角形ABC在平面镜中所成的像．
13.如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图．
14. 如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．

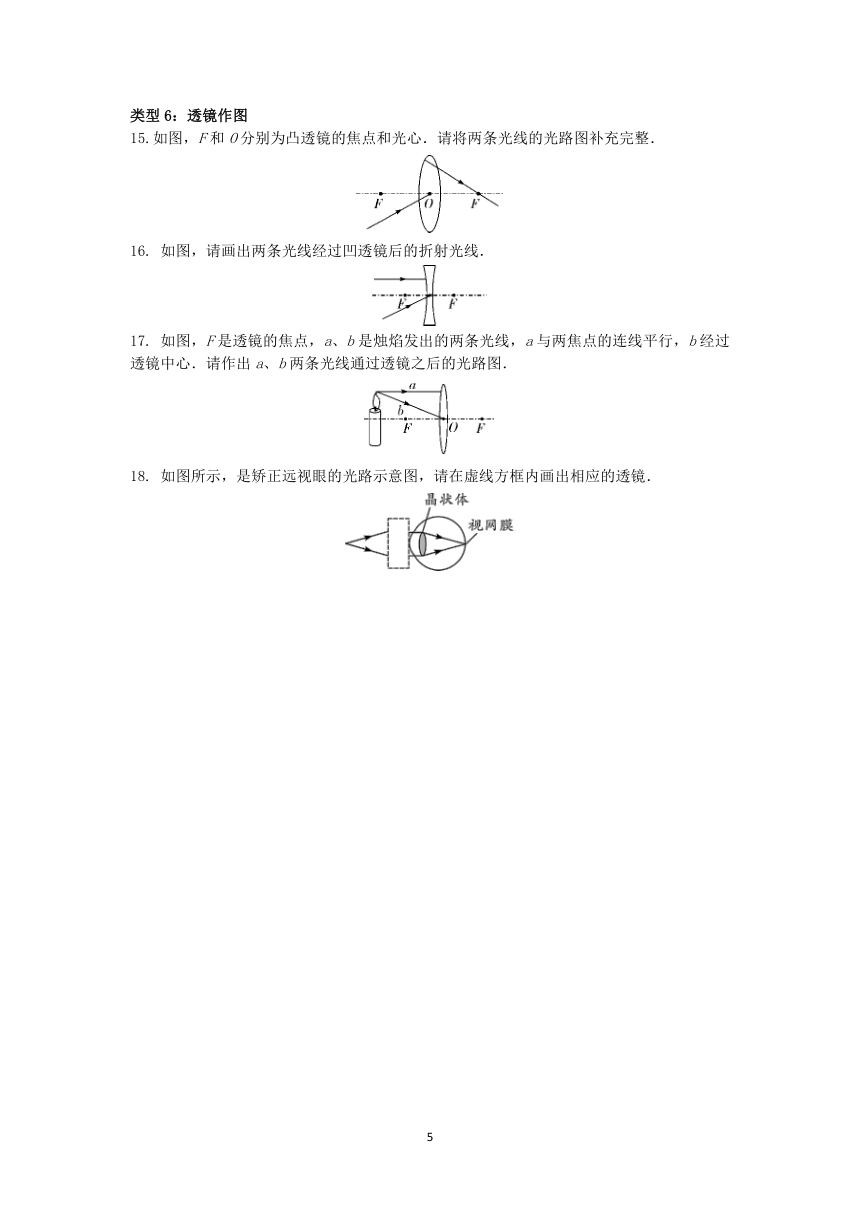

类型6：透镜作图
15.如图，F和O分别为凸透镜的焦点和光心．请将两条光线的光路图补充完整．
16. 如图，请画出两条光线经过凹透镜后的折射光线．
17. 如图，F是透镜的焦点，a、b是烛焰发出的两条光线，a与两焦点的连线平行，b经过透镜中心．请作出a、b两条光线通过透镜之后的光路图．
18. 如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜．
参考答案
训练（一）
1. 如答图所示
2. 如答图所示
3. 如答图所示
【解析】折射光线与入射光线分居法线的两侧，光由玻璃砖斜射入空气时折射角大于入射角，作出折射光线，如答图所示．
4. 如答图所示
5. 如答图所示
【解析】先过入射点O作出法线，然后根据反射角等于入射角，作出入射光线AO，根据光从水中斜射入空气中，折射角大于入射角，作出折射光线OC，具体如答图所示．
6. 如答图所示
【解析】当光线从水中垂直射向空气时，方向不变，过入射点垂直于镜面作出法线，然后根据反射角等于入射角作出反射光线，根据角与角之间的关系可得，反射角为45°，如答图所示．
7. 如答图所示
8. 如答图所示
9. 如答图所示
【解析】先将两条反射光线反向延长交于一点S′即为像的位置，由于物像关于平面镜对称，再通过平面镜作出S′的对称点S，即为发光点的位置，连接S与两个反射点画出入射光线，如答图所示．
10. 如答图所示
【解析】折射光线与主光轴平行，则入射光线过焦点；过光心的光线经凸透镜折射后传播方向不改变，如答图所示．
11. 如答图所示
【解析】凹透镜的特殊光线作图，平行于主光轴的光线经过凹透镜后发散，其反向延长线过焦点；延长线过焦点的光线经凹透镜后平行于主光轴射出．如答图所示．
12. 如答图所示
13. 如答图所示
【解析】通过焦点的光线经凸透镜折射后，折射光线与主光轴平行；根据平面镜成的像和物关于平面镜对称，过发光点S作关于平面镜的对称点S′，如答图所示．
训练（二）
1. 如答图所示
2. 如答图所示
3. 如答图所示
4. 如答图所示
5. 如答图所示
6. 如答图所示
7. 如答图所示
8. 如答图所示
9. 如答图所示
10. 如答图所示
11. 如答图所示
12. 如答图所示
13. 如答图所示
14. 如答图所示
15. 如答图所示
16. 如答图所示
17. 如答图所示
18. 如答图所示
(
