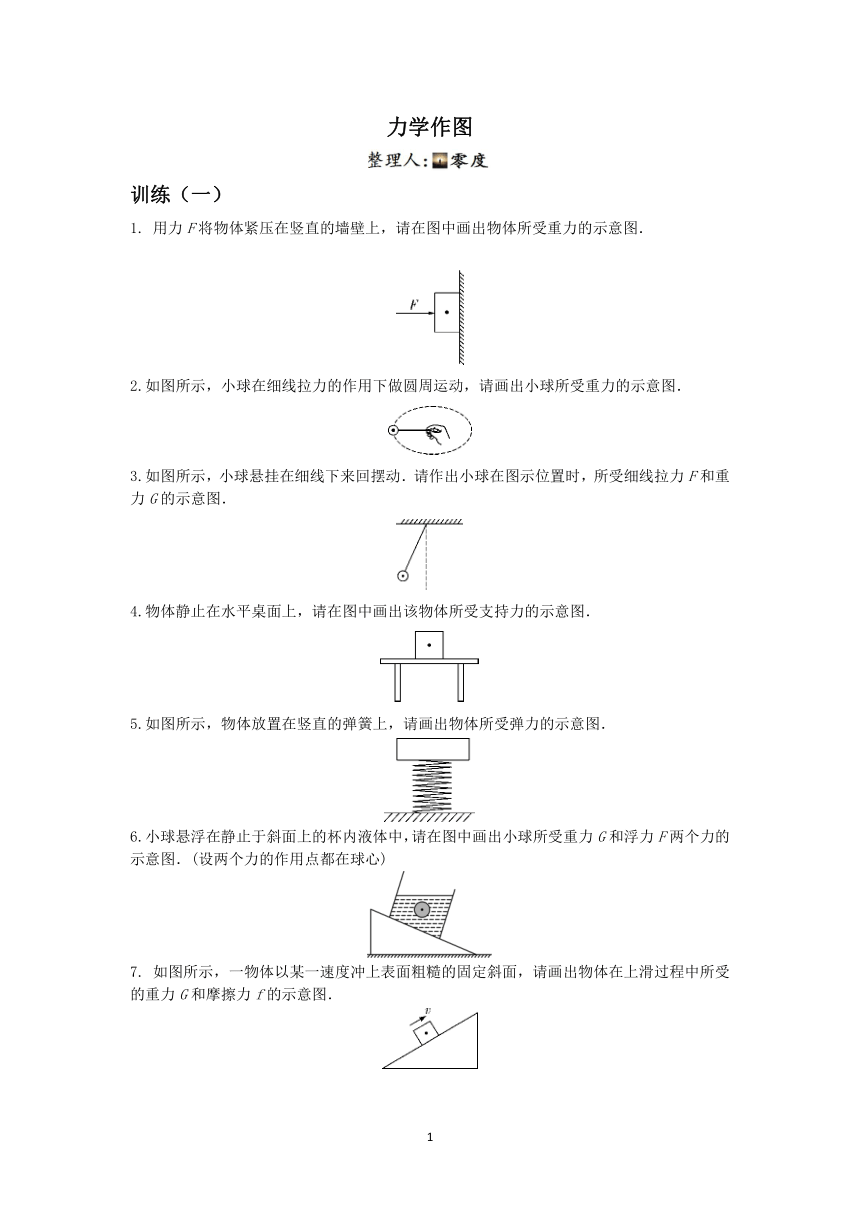

力学作图
训练（一）
1. 用力F将物体紧压在竖直的墙壁上，请在图中画出物体所受重力的示意图．
2.如图所示，小球在细线拉力的作用下做圆周运动，请画出小球所受重力的示意图．
3.如图所示，小球悬挂在细线下来回摆动．请作出小球在图示位置时，所受细线拉力F和重力G的示意图．
4.物体静止在水平桌面上，请在图中画出该物体所受支持力的示意图．
5.如图所示，物体放置在竖直的弹簧上，请画出物体所受弹力的示意图．
6.小球悬浮在静止于斜面上的杯内液体中，请在图中画出小球所受重力G和浮力F两个力的示意图．(设两个力的作用点都在球心)
7. 如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的重力G和摩擦力f的示意图．

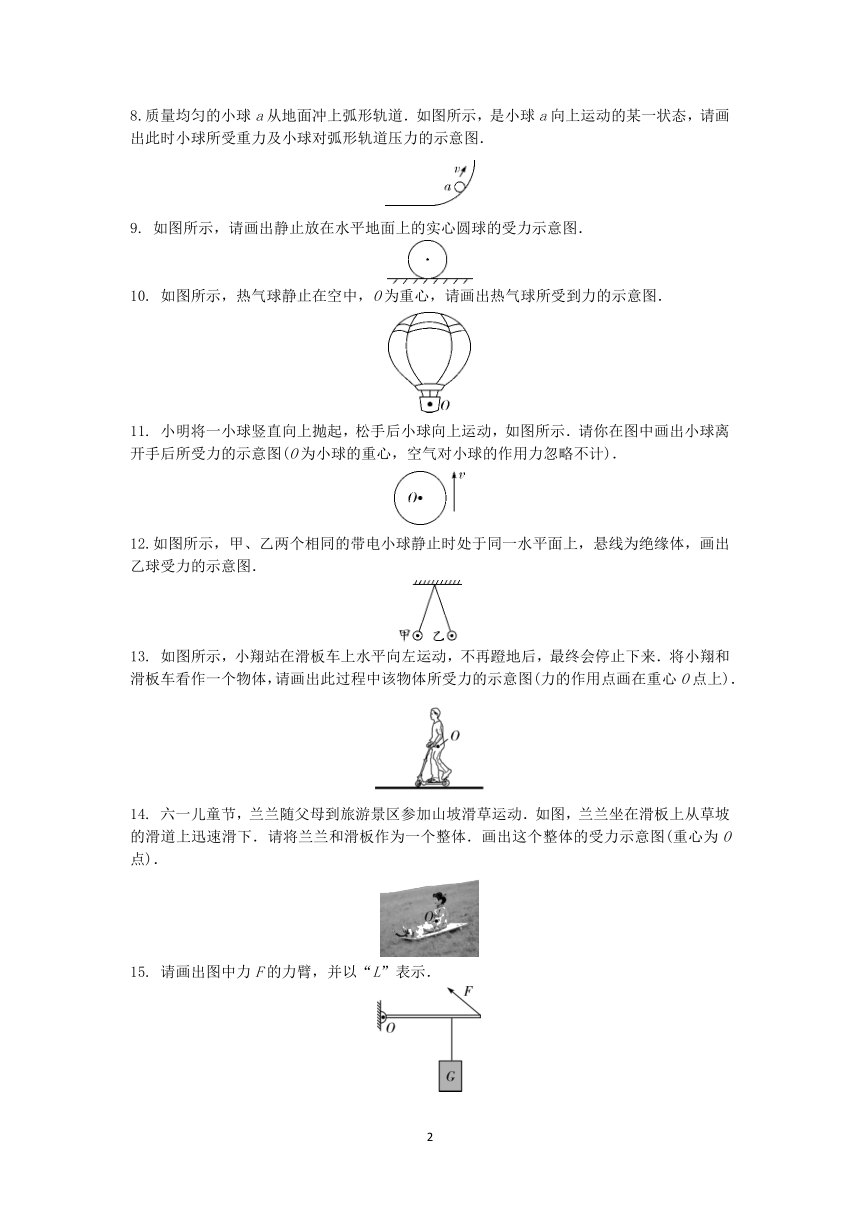

8.质量均匀的小球a从地面冲上弧形轨道．如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图．
9. 如图所示，请画出静止放在水平地面上的实心圆球的受力示意图．
10. 如图所示，热气球静止在空中，O为重心，请画出热气球所受到力的示意图．
11. 小明将一小球竖直向上抛起，松手后小球向上运动，如图所示．请你在图中画出小球离开手后所受力的示意图(O为小球的重心，空气对小球的作用力忽略不计)．
12.如图所示，甲、乙两个相同的带电小球静止时处于同一水平面上，悬线为绝缘体，画出乙球受力的示意图．
13. 如图所示，小翔站在滑板车上水平向左运动，不再蹬地后，最终会停止下来．将小翔和滑板车看作一个物体，请画出此过程中该物体所受力的示意图(力的作用点画在重心O点上)．
14. 六一儿童节，兰兰随父母到旅游景区参加山坡滑草运动．如图，兰兰坐在滑板上从草坡的滑道上迅速滑下．请将兰兰和滑板作为一个整体．画出这个整体的受力示意图(重心为O点)．
15. 请画出图中力F的力臂，并以“L”表示．

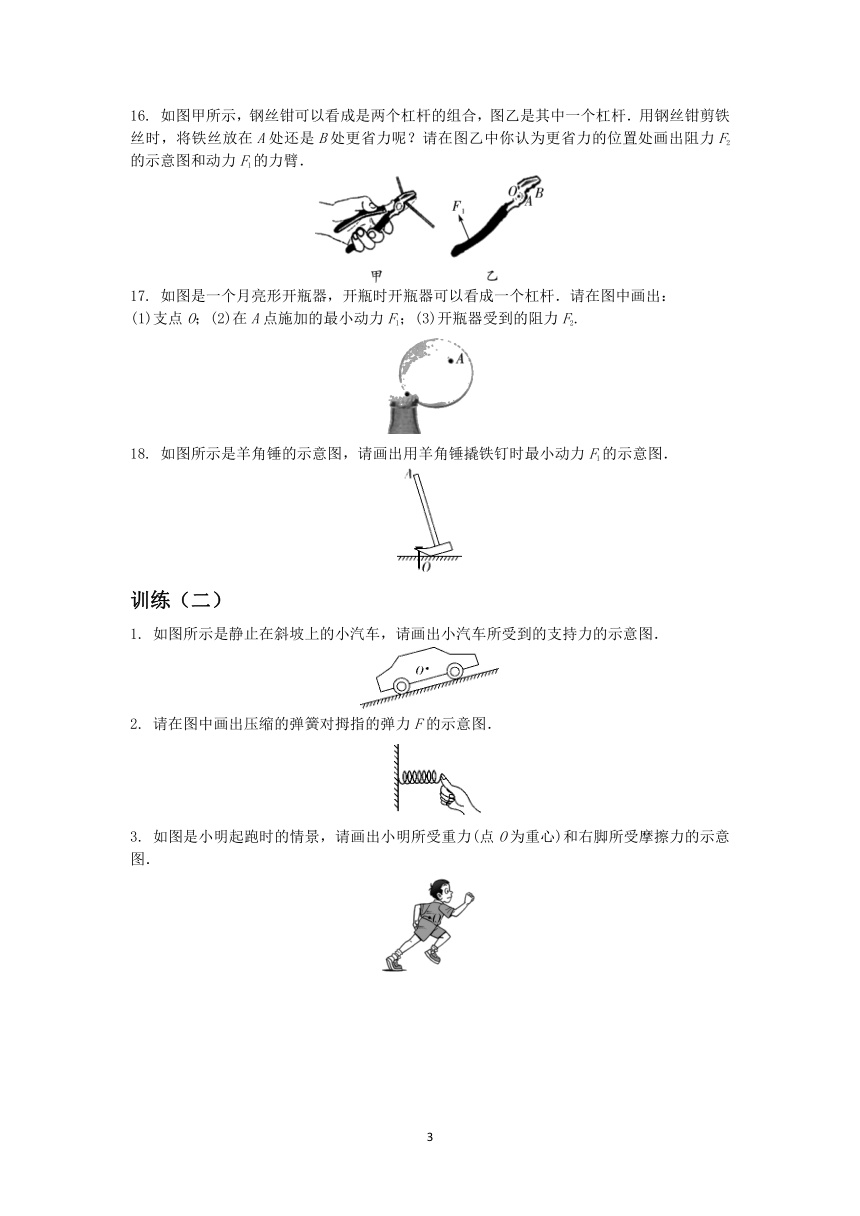

16. 如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中一个杠杆．用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂．
17. 如图是一个月亮形开瓶器，开瓶时开瓶器可以看成一个杠杆．请在图中画出：
(1)支点O；(2)在A点施加的最小动力F1；(3)开瓶器受到的阻力F2.
18. 如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图．
训练（二）
1. 如图所示是静止在斜坡上的小汽车，请画出小汽车所受到的支持力的示意图．
2. 请在图中画出压缩的弹簧对拇指的弹力F的示意图．
　
3. 如图是小明起跑时的情景，请画出小明所受重力(点O为重心)和右脚所受摩擦力的示意图．

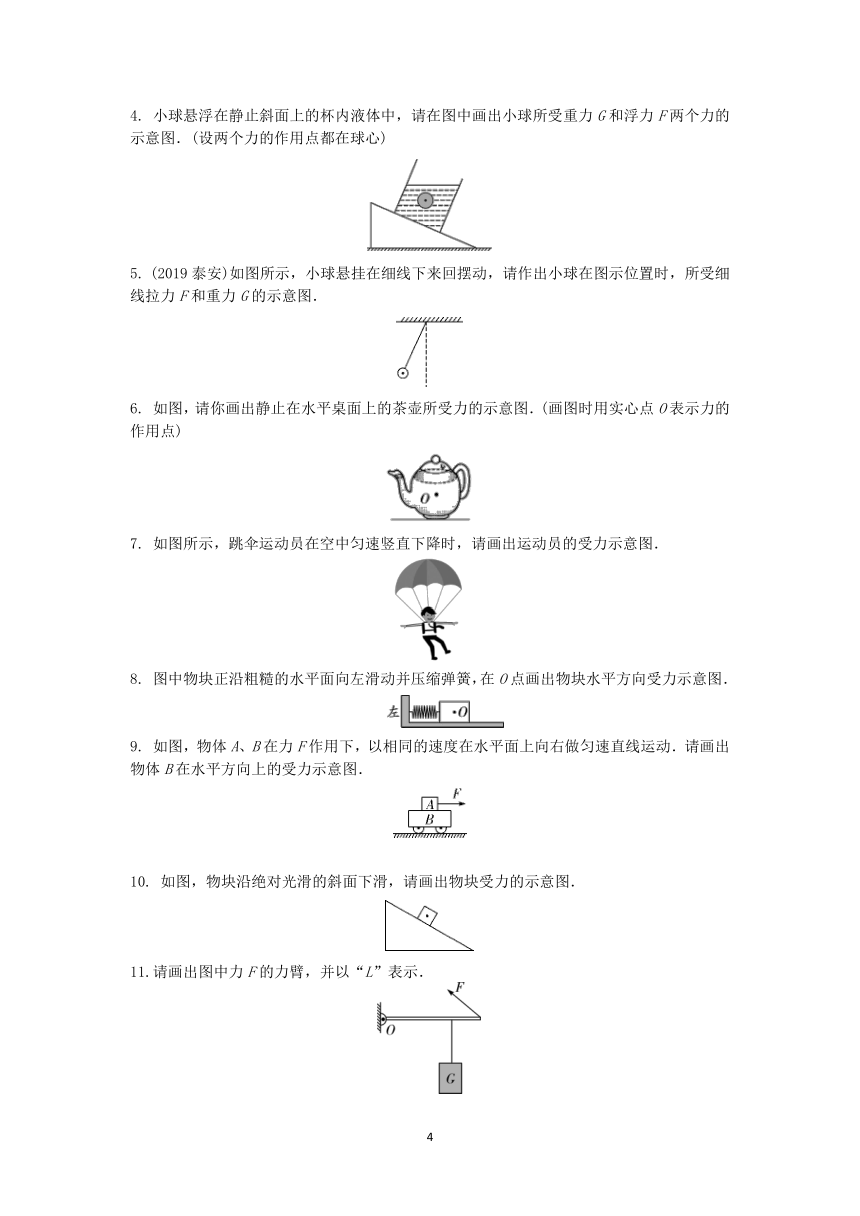

4. 小球悬浮在静止斜面上的杯内液体中，请在图中画出小球所受重力G和浮力F两个力的示意图．(设两个力的作用点都在球心)
5. (2019泰安)如图所示，小球悬挂在细线下来回摆动，请作出小球在图示位置时，所受细线拉力F和重力G的示意图．
6. 如图，请你画出静止在水平桌面上的茶壶所受力的示意图．(画图时用实心点O表示力的作用点)
7. 如图所示，跳伞运动员在空中匀速竖直下降时，请画出运动员的受力示意图．
8. 图中物块正沿粗糙的水平面向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图．
　　
9. 如图，物体A、B在力F作用下，以相同的速度在水平面上向右做匀速直线运动．请画出物体B在水平方向上的受力示意图．
　　　
10. 如图，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图．
11.请画出图中力F的力臂，并以“L”表示．

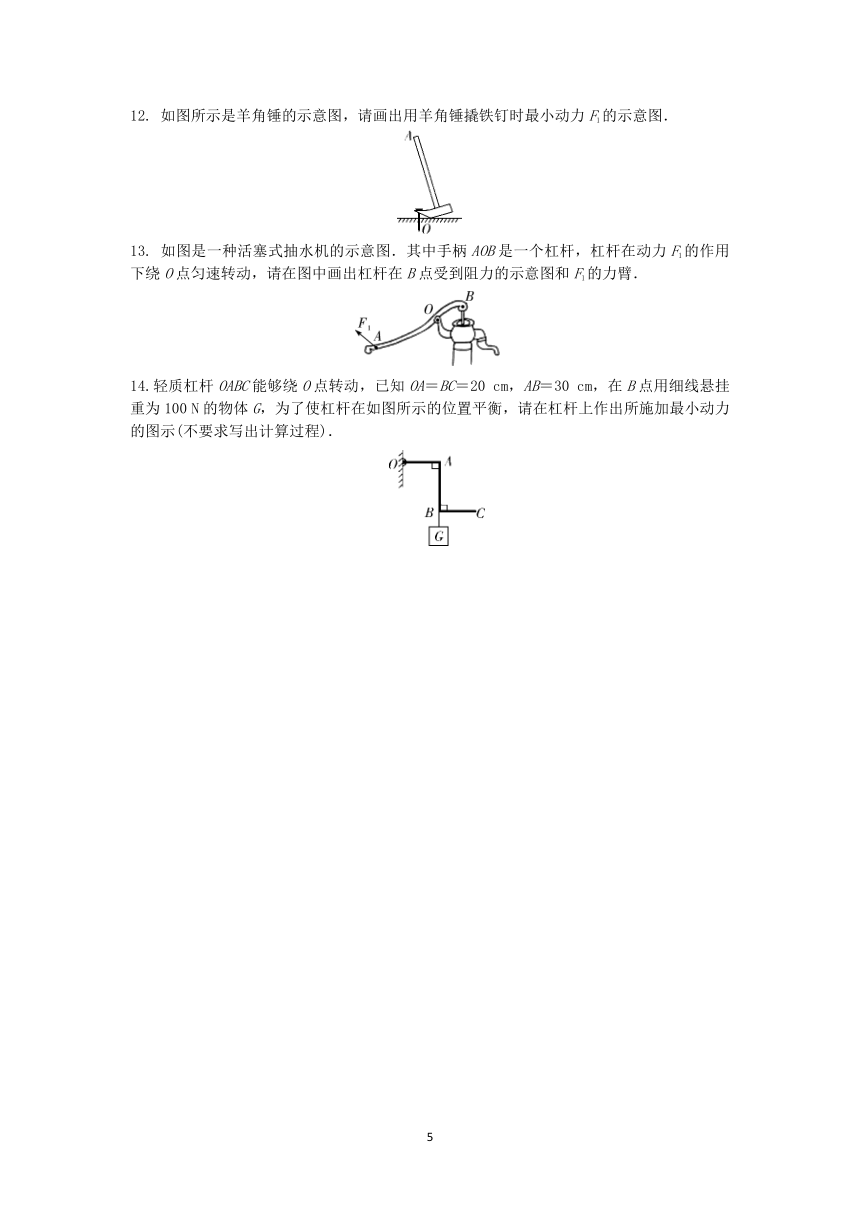

12. 如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图．
13. 如图是一种活塞式抽水机的示意图．其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂．
14.轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20 cm，AB＝30 cm，在B点用细线悬挂重为100 N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示(不要求写出计算过程)．
　
参考答案
训练（一）
1. 如答图所示
2. 如答图所示
3. 如答图所示
4. 如答图所示
【解析】过物体的重心，沿竖直向上的方向画一条有向线段，标出符号F支，即为支持力示意图，具体如答图所示．
5. 如答图所示
6. 如答图所示
【解析】重力的方向是竖直向下的，而浮力的方向是竖直向上的，此二力为一对平衡力，由此可画出两个力的示意图．如答图所示．
7. 如答图所示
【解析】物体以某一速度冲上表面粗糙的固定斜面，与斜面发生了相对运动，此时摩擦力阻碍物体运动，则摩擦力的方向与物体运动的方向相反，重力的方向竖直向下，如答图所示．
8. 如答图所示
【解析】小球所受重力作用在物体的重心，方向竖直向下；小球对弧形轨道的压力作用在小球与轨道的交点，方向垂直于轨道的切线向下．故可做力的示意图．如答图所示．
9. 如答图所示
【解析】实心圆球静止在水平地面上，水平方向不受力，竖直方向上受平衡力作用，即竖直向下的重力和地面对它竖直向上的支持力，如答图所示．
10. 如答图所示
【解析】热气球静止在空中时，它所受到重力和浮力是一对平衡力，如答图所示．
11. 如答图所示
12. 如答图所示
【解析】乙球受到竖直向下的重力，用G表示；细线对乙球的拉力，用F拉表示，还受到甲球的排斥力，用F表示，如答图所示．
13. 如答图所示
【解析】滑板车水平向左运动，受到水平向右的摩擦阻力作用；在竖直方向上还受重力和支持力作用，重力和支持力是一对平衡力，如答图所示．
14. 如答图所示
15. 如答图所示
【解析】延长F的作用线，过支点O向力F的作用线作垂线，支点到垂足的线段L就是力F的力臂L，如答图所示．
16. 如答图所示
【解析】过支点O作垂直于力F1的垂线，交点到支点间的线段即F1的力臂；要想更省力，应减小阻力臂，则阻力F2应作用在离支点O更近的A点，故F2位于垂直A所在的面指向左上方，如答图所示．
17. 如答图所示
【解析】开瓶器受到的阻力F2方向竖直向下，支点在开瓶器与瓶盖接触点处，即O点，连接OA，OA为动力臂，此时动力臂最大，过A作垂直于OA的动力F1，此时动力F1最小，如答图所示．
18. 如答图所示
训练（二）
1. 如答图所示
【解析】支持力F垂直于斜坡向上，从重心O开始沿垂直于斜坡的方向作力F的示意图，如答图所示．
2. 如答图所示
【解析】压缩的弹簧对拇指的弹力作用在拇指上，方向水平向右，弹簧对拇指弹力F的示意图，如答图所示．
3. 如答图所示
4. 如答图所示
【解析】重力的方向是竖直向下的，而浮力的方向是竖直向上的，小球悬浮静止在杯中，故此二力为一对平衡力，由此可画出两个力的示意图，如答图所示．
5. 如答图所示
【解析】重力方向竖直向下，作用点在重心，符号为G；小球受到的拉力沿细线方向向上，符号为F，如答图所示．
6. 如答图所示
【解析】茶壶在水平桌面上处于静止状态，说明受到平衡力的作用，经分析茶壶受到重力和桌面支持力的作用，重力方向竖直向下，支持力方向竖直向上，如答图所示．
7. 如答图所示
8. 如答图所示
【解析】物块水平方向向左压缩弹簧，弹簧反过来对它有弹力作用，方向向右，同时物块受到水平面对它向右的摩擦力，如答图所示．
9. 如答图所示
10. 如答图所示
11. 如答图所示
【解析】延长F的作用线，过O点向F的作用线作垂线段，该垂线段的长度即为F的力臂L，如答图所示．
12. 如答图所示
13. 如答图所示
【解析】阻力F2作用点在点B，方向竖直向上，支点为O，反向延长动力F1画出力的作用线，力臂为支点到力作用线的距离，如答图所示．
14. 如答图所示
(
