第五章《透镜及其应用》章节复习训练（含答案）

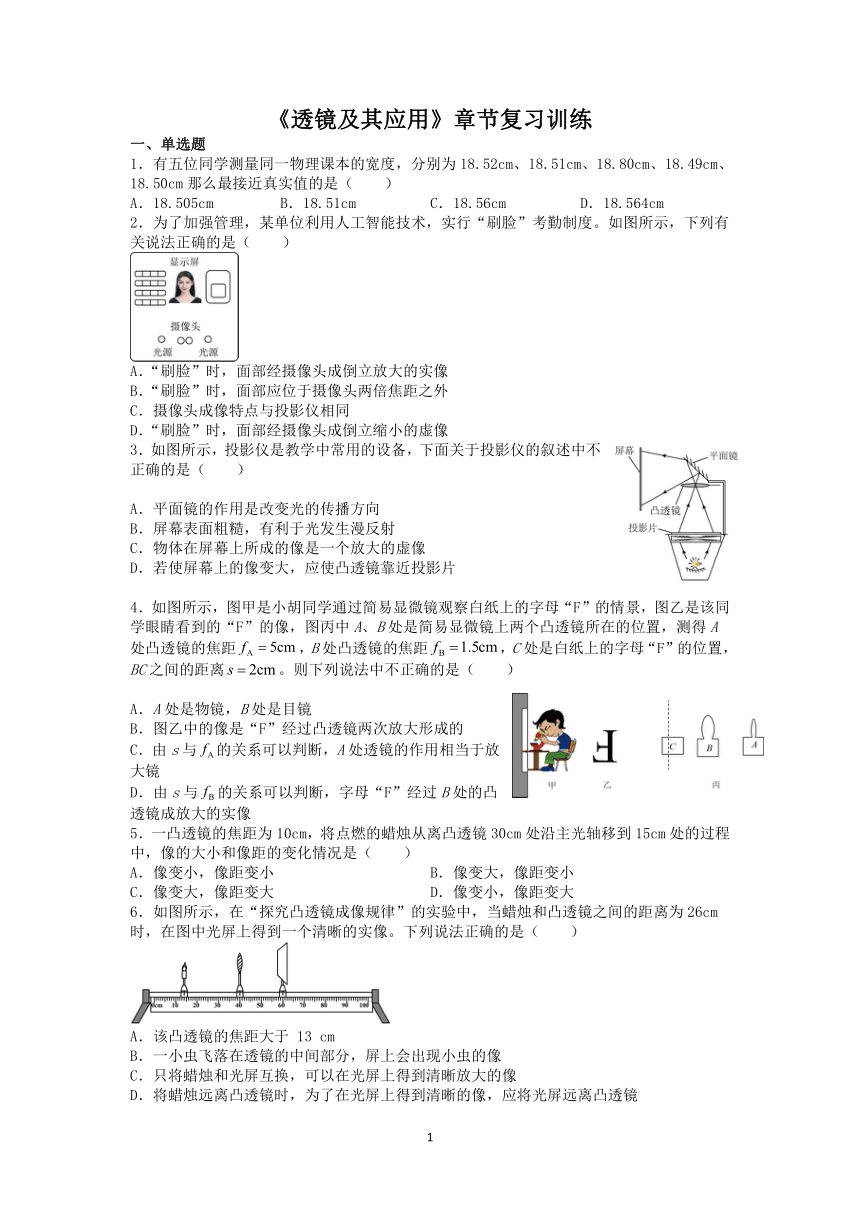

《透镜及其应用》章节复习训练
一、单选题
1．有五位同学测量同一物理课本的宽度，分别为18.52cm、18.51cm、18.80cm、18.49cm、18.50cm那么最接近真实值的是（　　）
A．18.505cm B．18.51cm C．18.56cm D．18.564cm
2．为了加强管理，某单位利用人工智能技术，实行“刷脸”考勤制度。如图所示，下列有关说法正确的是（　　）
A．“刷脸”时，面部经摄像头成倒立放大的实像
B．“刷脸”时，面部应位于摄像头两倍焦距之外
C．摄像头成像特点与投影仪相同
D．“刷脸”时，面部经摄像头成倒立缩小的虚像
3．如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中不正确的是（　　）
A．平面镜的作用是改变光的传播方向
B．屏幕表面粗糙，有利于光发生漫反射
C．物体在屏幕上所成的像是一个放大的虚像
D．若使屏幕上的像变大，应使凸透镜靠近投影片
4．如图所示，图甲是小胡同学通过简易显微镜观察白纸上的字母“F”的情景，图乙是该同学眼睛看到的“F”的像，图丙中A、B处是简易显微镜上两个凸透镜所在的位置，测得A处凸透镜的焦距，B处凸透镜的焦距，C处是白纸上的字母“F”的位置，BC之间的距离。则下列说法中不正确的是（　　）
A．A处是物镜，B处是目镜
B．图乙中的像是“F”经过凸透镜两次放大形成的
C．由s与的关系可以判断，A处透镜的作用相当于放大镜
D．由s与的关系可以判断，字母“F”经过B处的凸透镜成放大的实像
5．一凸透镜的焦距为10cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变小，像距变小 B．像变大，像距变小
C．像变大，像距变大 D．像变小，像距变大
6．如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26cm时，在图中光屏上得到一个清晰的实像。下列说法正确的是（　　）
A．该凸透镜的焦距大于 13 cm
B．一小虫飞落在透镜的中间部分，屏上会出现小虫的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜

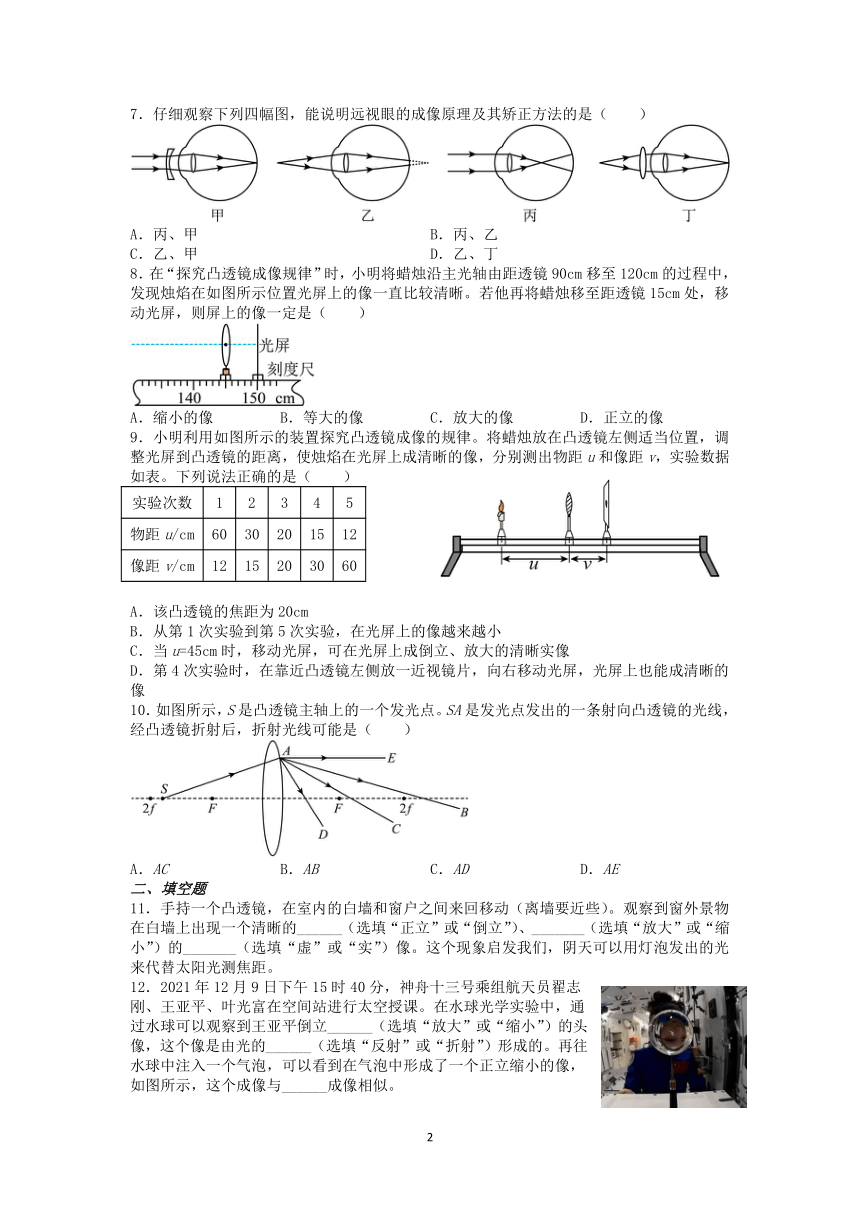

7．仔细观察下列四幅图，能说明远视眼的成像原理及其矫正方法的是（　　）
A．丙、甲 B．丙、乙
C．乙、甲 D．乙、丁
8．在“探究凸透镜成像规律”时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在如图所示位置光屏上的像一直比较清晰。若他再将蜡烛移至距透镜15cm处，移动光屏，则屏上的像一定是（　　）
A．缩小的像 B．等大的像 C．放大的像 D．正立的像
9．小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如表。下列说法正确的是（　　）
实验次数 1 2 3 4 5
物距u/cm 60 30 20 15 12
像距v/cm 12 15 20 30 60
A．该凸透镜的焦距为20cm
B．从第1次实验到第5次实验，在光屏上的像越来越小
C．当u=45cm时，移动光屏，可在光屏上成倒立、放大的清晰实像
D．第4次实验时，在靠近凸透镜左侧放一近视镜片，向右移动光屏，光屏上也能成清晰的像
10．如图所示，S是凸透镜主轴上的一个发光点。SA是发光点发出的一条射向凸透镜的光线，经凸透镜折射后，折射光线可能是（　　）
A．AC B．AB C．AD D．AE
二、填空题
11．手持一个凸透镜，在室内的白墙和窗户之间来回移动（离墙要近些）。观察到窗外景物在白墙上出现一个清晰的______（选填“正立”或“倒立”）、_______（选填“放大”或“缩小”）的_______（选填“虚”或“实”）像。这个现象启发我们，阴天可以用灯泡发出的光来代替太阳光测焦距。
12．2021年12月9日下午15时40分，神舟十三号乘组航天员翟志刚、王亚平、叶光富在空间站进行太空授课。在水球光学实验中，通过水球可以观察到王亚平倒立______（选填“放大”或“缩小”）的头像，这个像是由光的______（选填“反射”或“折射”）形成的。再往水球中注入一个气泡，可以看到在气泡中形成了一个正立缩小的像，如图所示，这个成像与______成像相似。
13．如图所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大。前者是由于光 ___________（选填“反射”或“折射”）形成的___________（选填“实”或“虚”）像；后者是由于鱼缸的右侧部分相当于___________（选填“近视眼镜”“放大镜”或“照相机”）而形成的虚像。
14．光线经过甲乙两透镜后的折射光线如图所示，则甲是________，乙是_______（填“凸透镜”或“凹透镜”）
15．在做凸透镜成像的实验时，当蜡烛距离凸透镜36cm时，像清晰地成在距凸透镜20cm光屏上，看到的是______（选填“倒立”或“正立”）、______（选填“放大”或“缩小”）的像，所用凸透镜的焦距______（填“大于”、“等于”或“小于”）18cm。
16．如图所示在光屏上得到了一个清晰的像，这个像一定是______（选填“放大”、“缩小”或“等大”）的。不改变蜡烛和光屏位置，将凸透镜向右移动______cm，屏上即可再次成清晰的像。若将蜡烛换成一个指针发光的钟表，其表面正对透镜，则指针所成的像做______（填“顺时针”或“逆时针”）转动。
三、作图题
17．请在图中画出入射光线或折射光线。
18．如图所示是“探究凸透镜成像规律”实验时物体所在的位置，请你在图上大致画出其所对应的像。
19．如图所示，是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F，请确定点光源S的位置并画出入射光线和经过凹透镜后的折射光线。
四、实验题
20．小红在“探究凸透镜成像规律”的实验中。
（1）一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图甲所示，则该透镜的焦距为________；
（2）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在_______；
（3）调节各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、_______（选填“放大”、“缩小”或“等大”）的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工作的；保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向_______（选填“左”或“右”）移动才能再次在光屏上成清晰的像；
（4）保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光屏上的像再次清晰，可将光屏向_______（选填“左”或“右”）移动；
（5）当烛焰通过凸透镜成正立的像时，小红的眼睛应该在_________（选填“蜡烛”或“光屏”）一侧向凸透镜方向进行观察；
（6）学生发现蜡烛燃烧产生的异味令人难受，经讨论大家认为可利用LED灯替代蜡烛作为光源，其好处是________。
答案：
1．B 2．B 3．C 4．A 5．C 6．C 7．D 8．A 9．D 10．B
11． 倒立 缩小 实 12． 缩小 折射 凹透镜 13． 折射 虚 放大镜
14． 凸透镜 凹透镜 15． 倒立 缩小 小于 16． 放大 15 顺时针
17．，
18．
19．
20． 12.5 同一高度 缩小 照相机 右 右 光屏 减少了污染、有利于健康等或成像更清晰、便于观察
