4.5 科学探究：凸透镜成像 课件

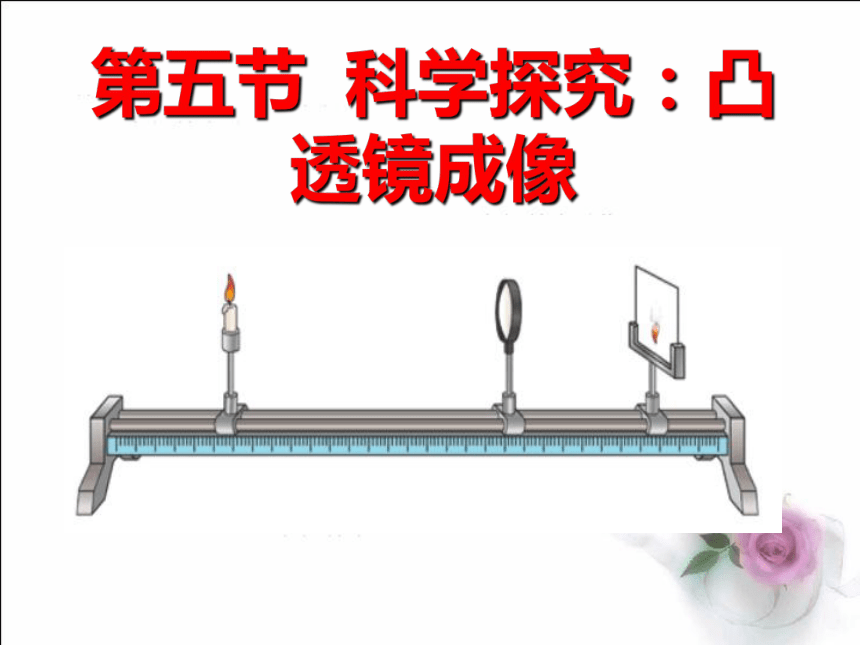

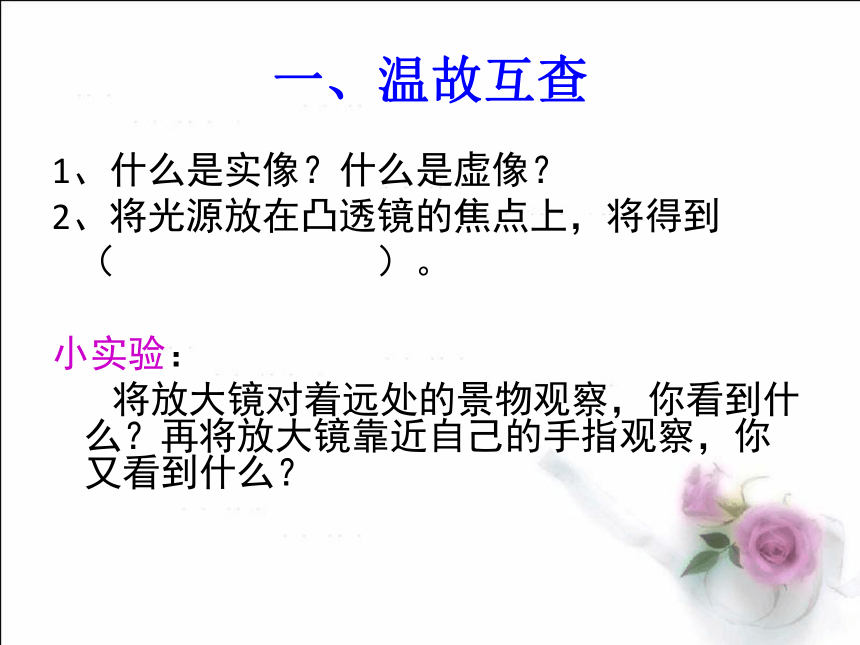

课件14张PPT。欢迎进入多媒体课堂王书勤第五节 科学探究：凸透镜成像 一、温故互查1、什么是实像？什么是虚像？
2、将光源放在凸透镜的焦点上，将得到
（ ）。
小实验：
将放大镜对着远处的景物观察，你看到什么？再将放大镜靠近自己的手指观察，你又看到什么？
提出问题： 你认为凸透镜成像的情况与什么因素有关？ 提出猜想:

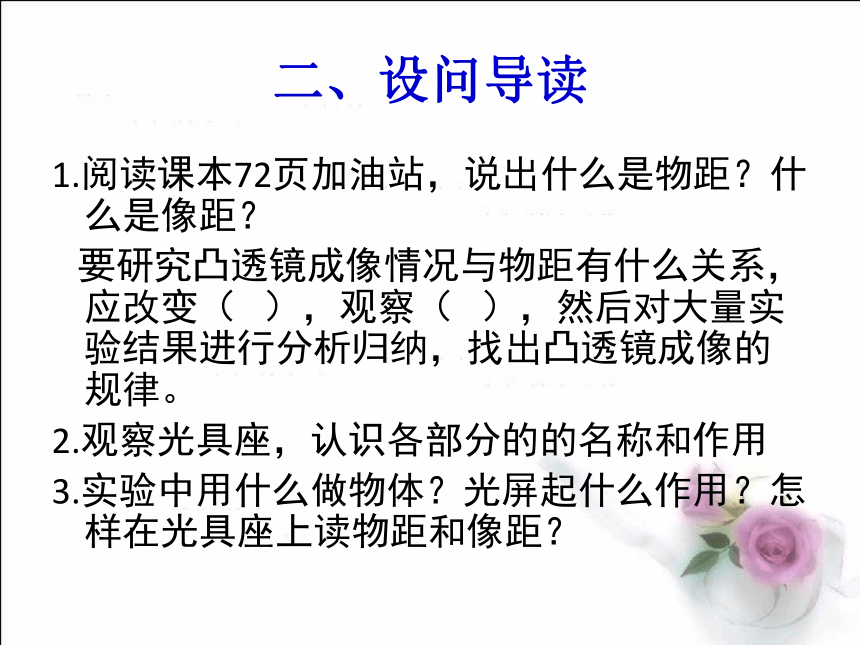

凸透镜成像可能与________________有关。二、设问导读1.阅读课本72页加油站，说出什么是物距？什么是像距？
要研究凸透镜成像情况与物距有什么关系，应改变（ ），观察（ ），然后对大量实验结果进行分析归纳，找出凸透镜成像的规律。
2.观察光具座，认识各部分的的名称和作用

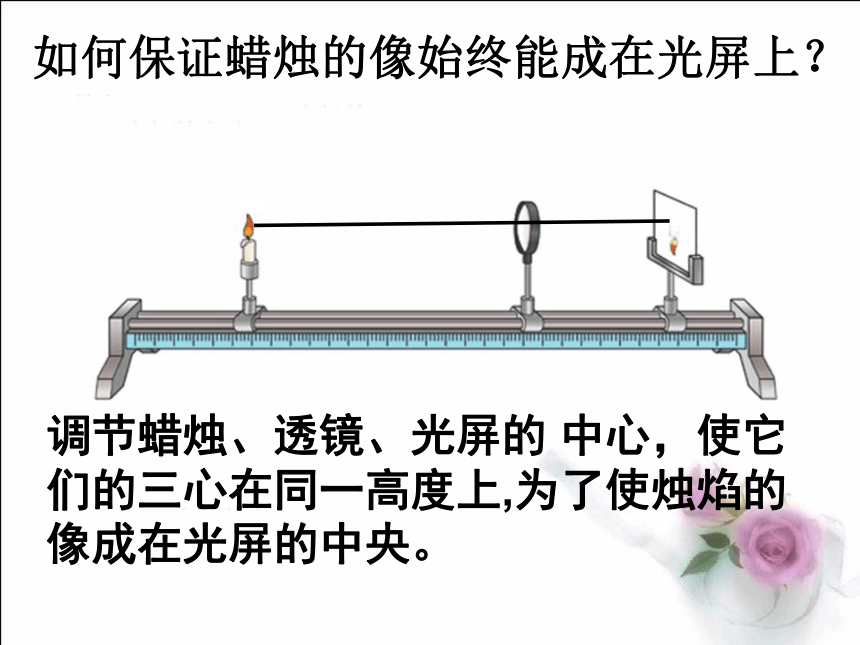

3.实验中用什么做物体？光屏起什么作用？怎样在光具座上读物距和像距？ 如何保证蜡烛的像始终能成在光屏上？调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。
2019/1/4凸透镜成像的规律三、自学检测3.当物体位于凸透镜 之外时，成缩小的倒立 像。
4.物体位于凸透镜 时，成等大，倒立的 像。
5.物体位于凸透镜 之间时，成放大的，倒立的 像
6物体位于凸透镜 之内时，成放大的，正立的 像
7.物体位于凸透镜 时，不能成像二倍焦距实二倍焦距实一倍焦距和二倍焦距实一倍焦距虚一倍焦距四、巩固训练1.当在光屏上得到一个清晰、缩小的实像时,说明蜡烛在凸透镜 ；若想得到一个清晰放大的实像，蜡烛应向 方向移动，同时光屏应向 ______ 方向移动．像的大小是逐渐 ，若无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处于 的范围了．
2.在研究凸透镜成像的实验中，
（1）用一束平行光正对着凸透镜射入，经凸透镜后会聚于A点，测得A点距凸透镜8cm，则此透镜的焦距是___cm。
（2）一蜡烛放在此凸透镜前6cm处，经透镜折射后可得到一个______、 的_______像。 2f以外靠近凸透镜远离凸透镜变大焦点以内8正立放大虚（3）此蜡烛放在此凸透镜前10cm处，经透镜折射后可得到一个______、 ______的_______像。
（4）此蜡烛放在此凸透镜前16cm处，经透镜折射后可得到一个______、______的_______像。
(5) 此蜡烛放在此凸透镜前20cm处，经透镜折射后可得到一个______、______的_______像。
3.利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像( )
A．上半部没有了 B．下半部没有了
C．整个像缩小了 D．整个像变暗了 放大倒立实等大倒立实缩小D倒立实4．关于观察凸透镜成像的问题中，下列说法中正确的是( )．
A．只有用光屏才能看到实像；
B．当透镜成实像时，不用光屏，在一定区域内也能看到实像；
C．不用光屏也能看到实像，而且观察区域与用光屏时一样
D．不用光屏只能看到缩小的实像．
5．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上，观察到了蜡烛清晰的像，这个像一定是（ ）
A．倒立放大实像B．倒立缩小实像
C．正立放大实像D．正立放大虚像 BA五、拓展延伸 一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( ) 倒立缩小实像再见121 121 121
