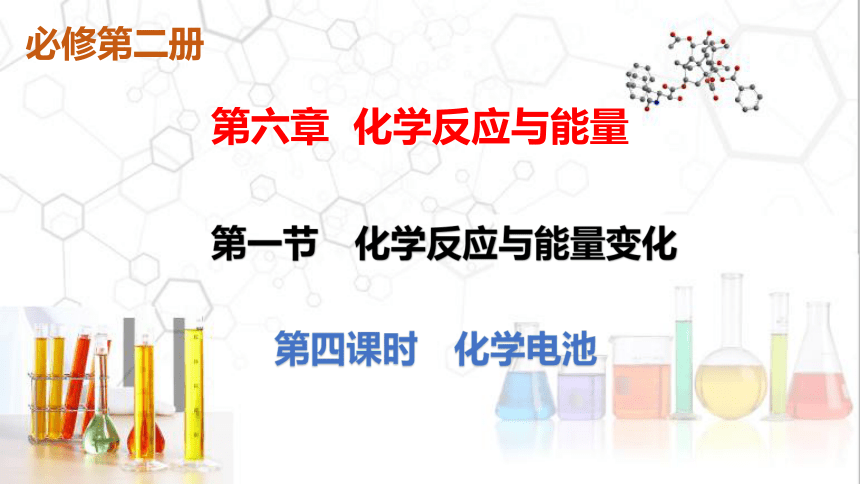

第六章 化学反应与能量
第四课时　化学电池
第一节　化学反应与能量变化
必修第二册
锂电池组
氢燃料电池组

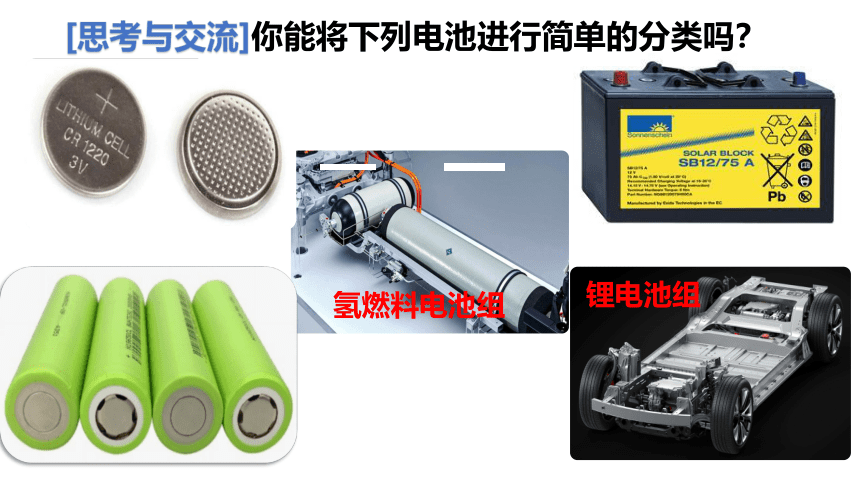

[思考与交流]你能将下列电池进行简单的分类吗？
了解干电池、充电电池、燃料电池等化学电源的特点

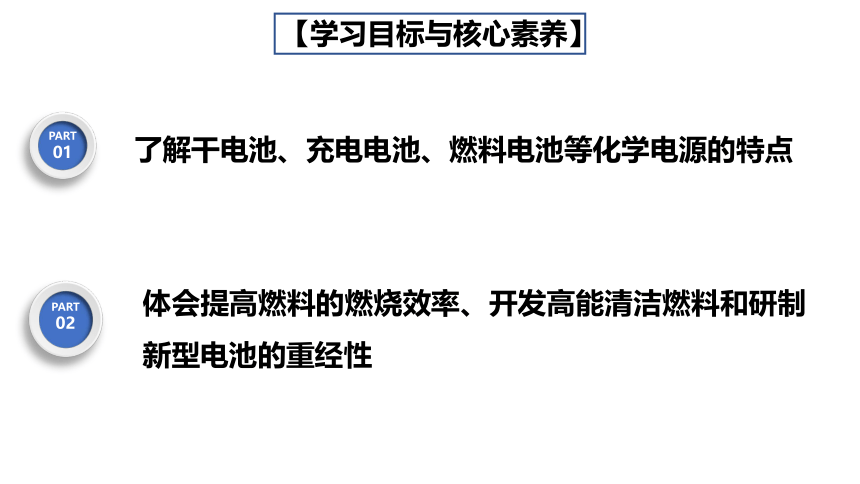

【学习目标与核心素养】
PART
01
PART
02
体会提高燃料的燃烧效率、开发高能清洁燃料和研制新型电池的重经性

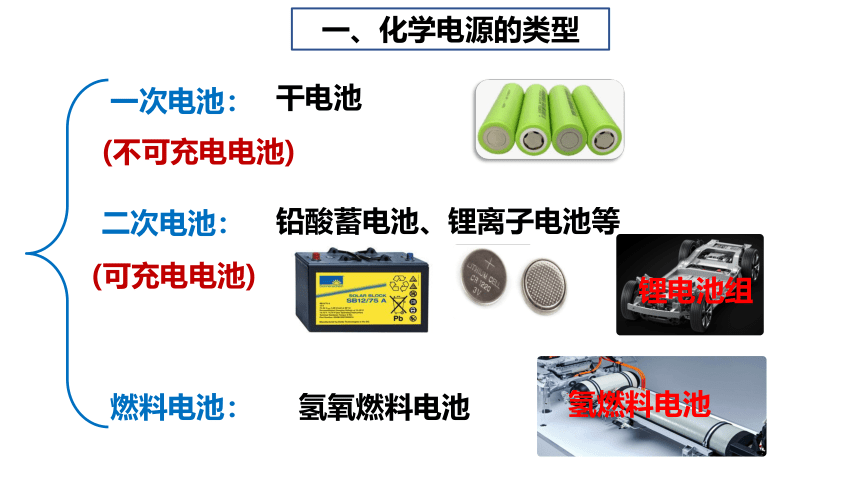

一、化学电源的类型
一次电池：
铅酸蓄电池、锂离子电池等
氢氧燃料电池
干电池
二次电池：
燃料电池：
(可充电电池)
(不可充电电池)
锂电池组
氢燃料电池

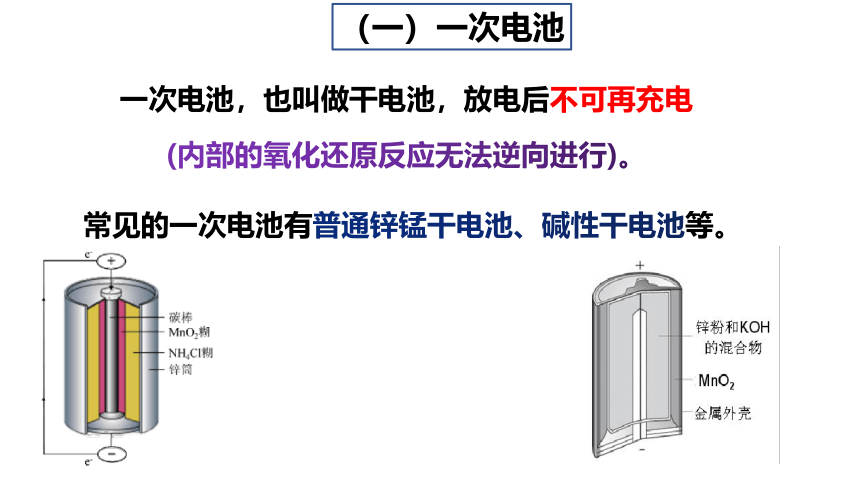

（一）一次电池
一次电池，也叫做干电池，放电后不可再充电
(内部的氧化还原反应无法逆向进行)。
常见的一次电池有普通锌锰干电池、碱性干电池等。
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}负极（锌筒）
正极（石墨）
总反应
优点
缺点
Zn﹣2e- = Zn2+
2MnO2 + 2NH4+ + 2e- = 2MnO(OH) + 2NH3↑
Zn + 2MnO2 + 2NH4 + =Zn2+ +Mn2O3+2NH3 ↑ + H2O
便于携带,制作简单，价格便宜
放电时间短，电压下降快；容易漏液（锌外壳变薄）

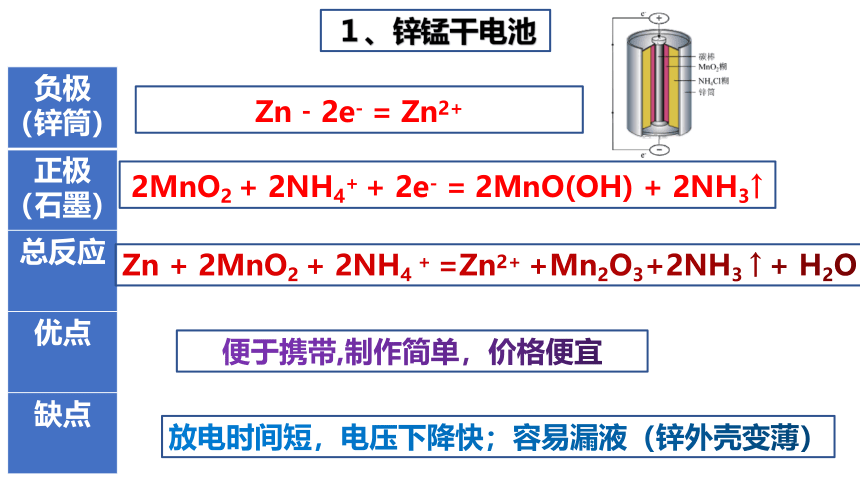

１、锌锰干电池
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}负极（锌筒）
正极（石墨）
总反应
优点
缺点

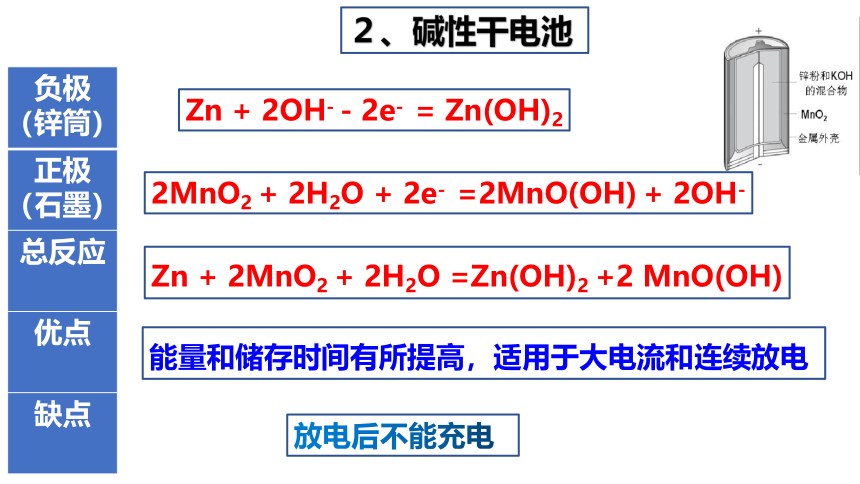

２、碱性干电池
Zn + 2OH- - 2e- = Zn(OH)2
2MnO2 + 2H2O + 2e- =2MnO(OH) + 2OH-
Zn + 2MnO2 + 2H2O =Zn(OH)2 +2 MnO(OH)
能量和储存时间有所提高，适用于大电流和连续放电
放电后不能充电
（二）二次电池

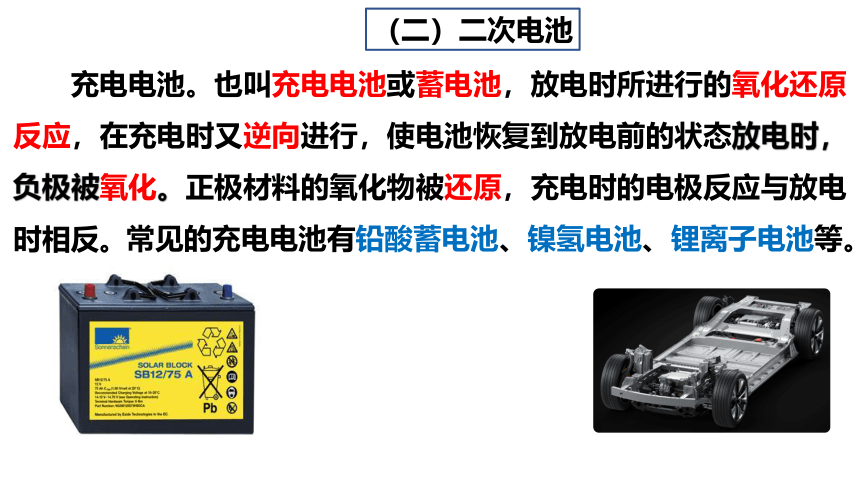

　　充电电池。也叫充电电池或蓄电池，放电时所进行的氧化还原反应，在充电时又逆向进行，使电池恢复到放电前的状态放电时，负极被氧化。正极材料的氧化物被还原，充电时的电极反应与放电时相反。
常见的充电电池有铅酸蓄电池、镍氢电池、锂离子电池等。
铅酸蓄电池的构造示意图
稀硫酸
负极：Pb
Pb + PbO2 + 4H+ +2SO42- 2PbSO4 + 2H2O
放电
充电

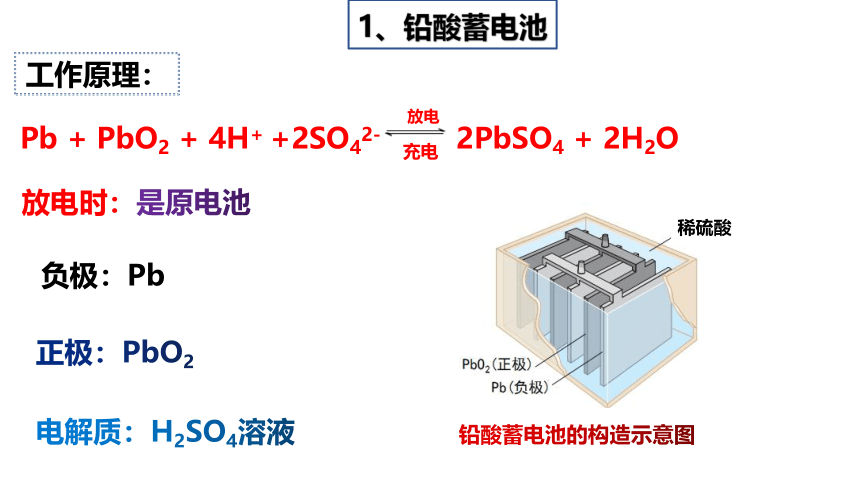

1、铅酸蓄电池
工作原理：
放电时：是原电池
电解质：H2SO4溶液
正极：PbO2
氧化反应
还原反应
放
电
负极
正极
?
总反应
?
Pb+PbO2 +2H2SO4 =2PbSO4 +2H2O
PbO2+4H+ +????????????2- +2e- = PbSO4 +2H2O
?
Pb +?????????????2-﹣2e- = PbSO4
?
用途：目前汽车上使用的电瓶大多仍是铅蓄电池，它还广泛用于国防、生产、生活等领域。
特点：铅蓄电池的电压稳定，使用方便安全可靠。
放
电
负极
正极
?
总反应
?
２、镍氢电池
H2 +2OH－ —2e－= 2H2O
2NiO(OH) +2H2O +2e－ = 2Ni(OH)2 +2OH－
H2 + 2NiO(OH) = 2Ni(OH)2
特点：能量密度更高，对环境基本没有污染
用途：被普及地应用在消费性电子产品中
３、锂离子电池
　　正极材料多采用磷酸铁锂（LiFePO4，也称磷酸亚铁锂）或钻酸锂（LiCoO2）等，一般是具有可供锂离子嵌入或脱嵌（即可逆嵌脱）结构的化合物。负极材料大多数是碳素材料，如人工石墨、碳纤维、天然石墨等。电解质溶液是锂离子的载体，是将锂盐溶解在一定的非水、非质子性的有机溶剂中制成的，其作用是在电池内部正、负极之间形成良好的离子导电通道。
放
电
负极
正极
?
总反应
?
钻酸锂—石墨锂电池
工作原理：
Li1-xCoO2 + LixC6 LiCoO2 + 6C
放电
充电
Li1-xCoO2 + LixC6 =LiCoO2 + 6C
LiC6﹣xe- =6C + xLi+
Li1-xCoO2 + xLi+ + xe- LiCoO2
①具有清洁、安全、高效等特点。
②能量转化率可以达到80%以上。
③供电量易于调节
（三）燃料电池
　　燃料电池是一种将燃料（如氢气、甲烷、乙醇）和氧化剂（如氧气）的化学能直接转化为电能的电化学反应装置。
原理：
与其他电池的区别：
反应物不储存在电池内部，由外设设备提供燃料和氧化剂
优点:
1、氢氧燃料电池
　　氢氧燃料电池是一种高效低污染的新型电池，主要用于航天领域。
　　它的电极材料一般为铂电极，活性炭电极，电解质溶液一般为为稀H2SO4或KOH溶液
电解质
H2SO4溶液
负极
正极
?
总反应
?
2H2 + O2 = 2H2O
2H2 - 4e- = 4H+
O2 + 4H+ + 4e- = 2H2O
H2 　　O2 （H2SO4）燃料电池
电解质
KOH溶液
负极
正极
?
总反应
?
2H2 + O2 = 2H2O
H2 　　O2 （KOH）燃料电池
2H2 + 4OH- - 4e- = 4H2O
O2 + 2H2O + 4e- = 4OH-
２、甲烷燃料电池
电解质
H2SO4溶液
负极
正极
?
总反应
?
CH4 + 2O2 = CO2+ 2H2O
CH4 - 8e-+ 2H2O =CO2 +8H+
2O2 + 8e- + 8H+ = 4H2O
２、甲烷燃料电池
电解质
KOH溶液
负极
正极
?
总反应
?
CH4 + 2O2 + 2OH- = CO32- + 3H2O
CH4 + 10OH- - 8e- = CO32- + 7H2O
2O2 + 4H2O + 8e- = 8OH-
【课堂小结】
１、下列几种化学电池中，不属于可充电电池的是（ 　 ）
A.碱性锌锰电池
B.手机用锂电池
C.汽车用铅蓄电池
D.玩具用镍氢电池
A
【课堂同步练习】
２、下列说法正确的是(　　　)
A．镍氢电池、锂电池和碱性锌锰干电池都是二次电池
B．燃料电池是一种高效但是会污染环境的新型电池
C．化学电池的反应基础是氧化还原反应
D．铅蓄电池放电的时候正极材料是Pb，负极材料是PbO2
C
３、LED产品的使用为城市增添色彩。下图是氢氧燃料电池驱动LED发光的一种装置示意图。下列有关叙述正确的是（ 　 ）
A.a处通入氧气，b处通入氢气
B.通入H2的电极发生反应：H2－2e－=2H＋
C.通入O2的电极为电池的正极
D.该装置将化学能最终转化为电能
C
４、银锌电池广泛用作各种电子仪器的电源，其电极分别为Ag2O和Zn，电解质溶液为KOH溶液，总反应式为Ag2O＋Zn＋H2O=2Ag＋Zn(OH)2。下列说法中不正确的是(　　　)
A．原电池放电时，负极上发生反应的物质是Zn
B．负极发生的反应是Zn＋2OH－－2e－=　Zn(OH)2
C．工作时，负极区溶液碱性减弱，正极区溶液碱性增强
D．溶液中的OH－向正极移动，K＋、H＋向负极移动
D
５、下列说法中正确的是(　　　　)
①燃料电池的反应物可不储存在电池的内部　
②锌锰干电池是一次电池，铅蓄电池是二次电池　
③锂电池是新一代可充电电池　
④燃料电池作为汽车驱动能源已研制成功
A．②③④ 　　　　　B．①②③④
C．①②③ 　　　　D．①③④
B
【知识扩展】化学与职业电池研发人员
电池研发与生产、生活和军事等领域的发展密切相关。电池研发人员的工作包括电池构成材料的研制、电池性能的改进和应用的拓展等。以燃料电池为例，研发中需要研究电极、电解质等电池基本构成材料的性质和材料之间的相容性；研究不同类型的电池构成材料在不同用途时对温度、湿度等环境因素的适应性；还要研究使用什么样的电池材料使电池的容量更大；等等。这些研究工作关系着电池的效率、寿命、安全性、适用性和制造成本。在许多科研机构和生产企业中，都有具备着扎实的化学基础的研究人员从事电池研发工作。
