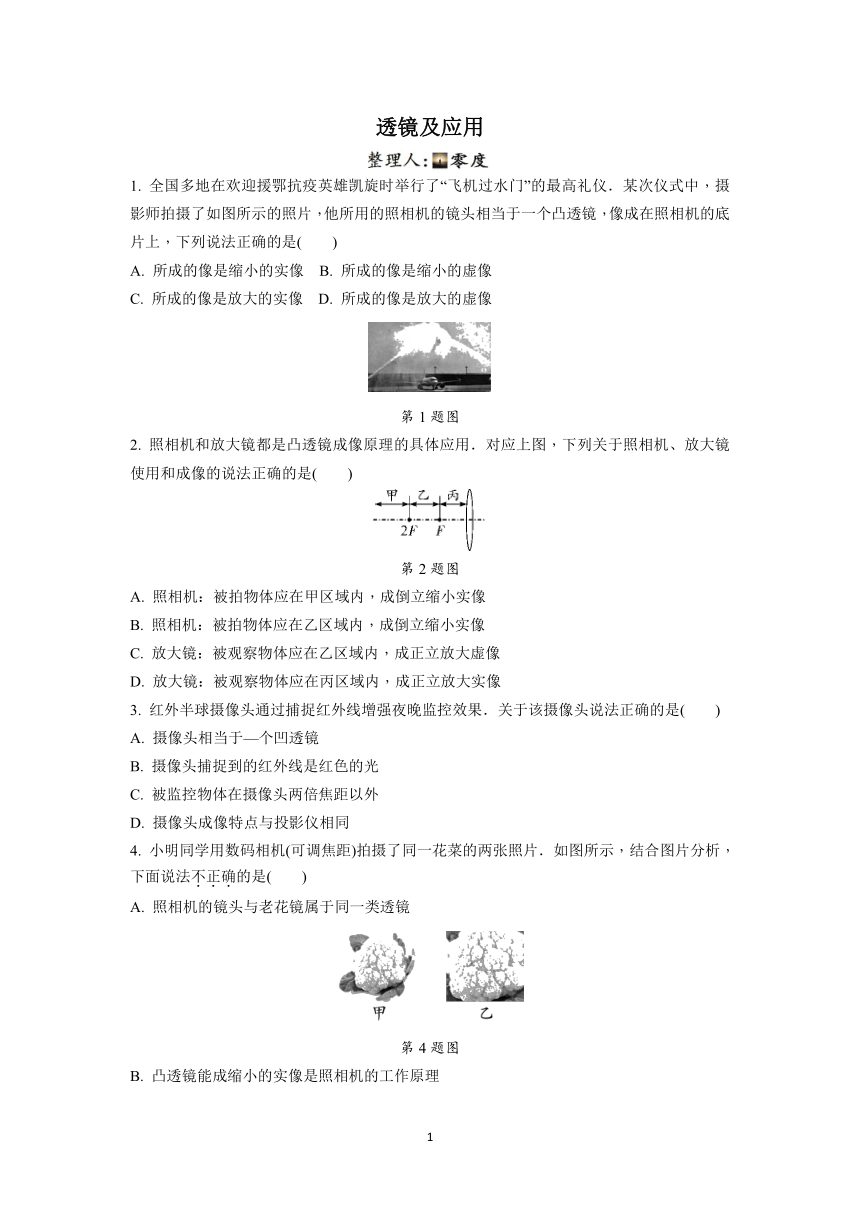

浙教版科学中考复习专题训练：透镜及应用【word，含答案】

透镜及应用
1. 全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪．某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是(　　)
A. 所成的像是缩小的实像 B. 所成的像是缩小的虚像
C. 所成的像是放大的实像 D. 所成的像是放大的虚像
第1题图
照相机和放大镜都是凸透镜成像原理的具体应用．对应上图，下列关于照相机、放大镜使用和成像的说法正确的是(　　)
第2题图
A. 照相机：被拍物体应在甲区域内，成倒立缩小实像
B. 照相机：被拍物体应在乙区域内，成倒立缩小实像
C. 放大镜：被观察物体应在乙区域内，成正立放大虚像
D. 放大镜：被观察物体应在丙区域内，成正立放大实像
3. 红外半球摄像头通过捕捉红外线增强夜晚监控效果．关于该摄像头说法正确的是(　　)
A. 摄像头相当于—个凹透镜
B. 摄像头捕捉到的红外线是红色的光
C. 被监控物体在摄像头两倍焦距以外
D. 摄像头成像特点与投影仪相同
4. 小明同学用数码相机(可调焦距)拍摄了同一花菜的两张照片．如图所示，结合图片分析，下面说法不正确的是(　　)
A. 照相机的镜头与老花镜属于同一类透镜
第4题图
B. 凸透镜能成缩小的实像是照相机的工作原理
C. 在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些

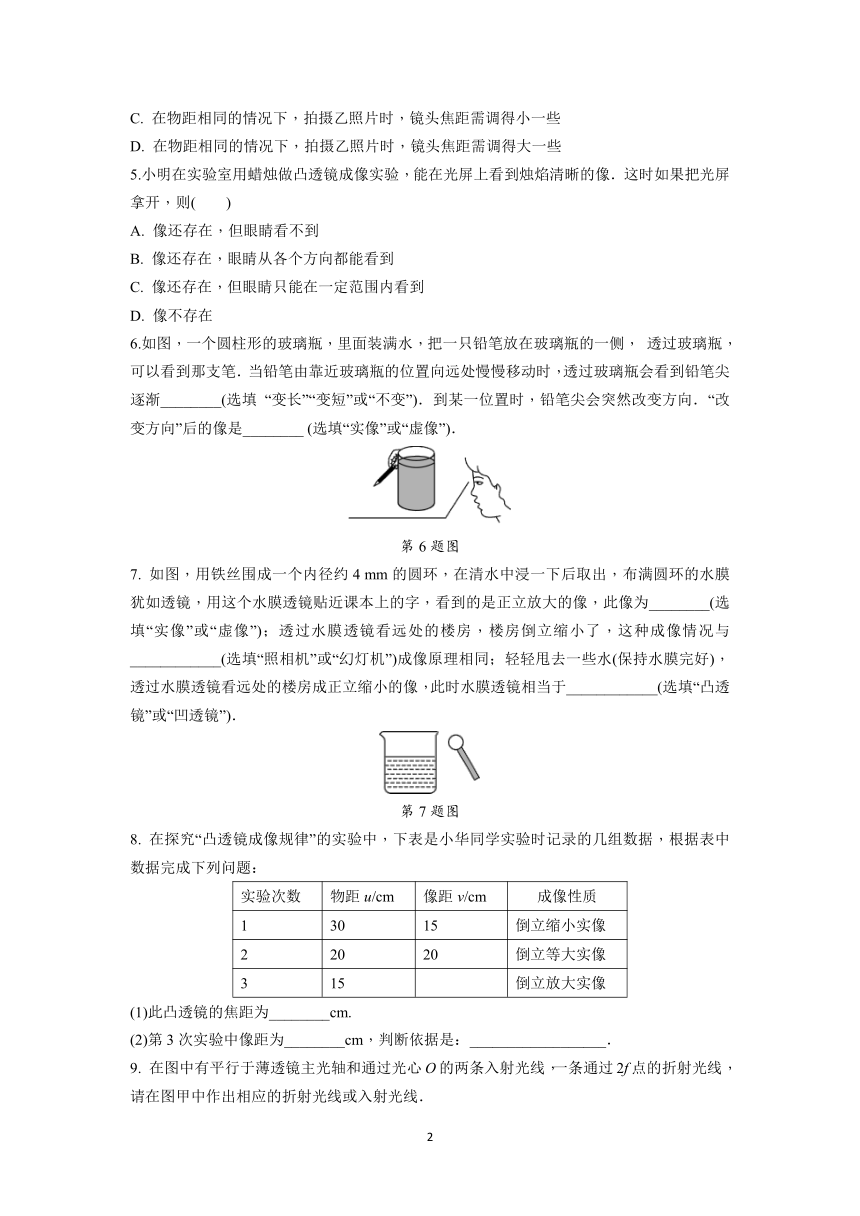

D. 在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些
5.小明在实验室用蜡烛做凸透镜成像实验，能在光屏上看到烛焰清晰的像．这时如果把光屏拿开，则(　　)
A. 像还存在，但眼睛看不到
B. 像还存在，眼睛从各个方向都能看到
C. 像还存在，但眼睛只能在一定范围内看到
D. 像不存在
6.如图，一个圆柱形的玻璃瓶，里面装满水，把一只铅笔放在玻璃瓶的一侧， 透过玻璃瓶，可以看到那支笔．当铅笔由靠近玻璃瓶的位置向远处慢慢移动时，透过玻璃瓶会看到铅笔尖逐渐________(选填 “变长”“变短”或“不变”)．到某一位置时，铅笔尖会突然改变方向．“改变方向”后的像是________ (选填“实像”或“虚像”)．
第6题图
7. 如图，用铁丝围成一个内径约4 mm的圆环，在清水中浸一下后取出，布满圆环的水膜犹如透镜，用这个水膜透镜贴近课本上的字，看到的是正立放大的像，此像为________(选填“实像”或“虚像”)；透过水膜透镜看远处的楼房，楼房倒立缩小了，这种成像情况与____________(选填“照相机”或“幻灯机”)成像原理相同；轻轻甩去一些水(保持水膜完好)，透过水膜透镜看远处的楼房成正立缩小的像，此时水膜透镜相当于____________(选填“凸透镜”或“凹透镜”)．
第7题图
8. 在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下列问题：
实验次数 物距u/cm 像距v/cm 成像性质
1 30 15 倒立缩小实像
2 20 20 倒立等大实像
3 15 倒立放大实像
(1)此凸透镜的焦距为________cm.
(2)第3次实验中像距为________cm，判断依据是：__________________．
9. 在图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图甲中作出相应的折射光线或入射光线．
第9题图
10.某学习小组“探究凸透镜成像的规律”，进行了如下操作：
　　
甲 乙
第10题图
(1)安装并调节烛焰、透镜、光屏，使它们三者中心大致在________．
(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是________cm.
(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到—个倒立、________的实像，生活中的________(选填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的．
(4)若将透镜的上半部分用不透明的纸板挡住，则光屏上________(选填“能”或“不能”)成完整的像．
(5)在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是________(选填“近视”或“远视”)眼镜．
参考答案
1. A
2. A　【解析】照相时物体在凸透镜二倍焦距以外，通过透镜在底片上成倒立、缩小的实像，因此被拍物体应在甲区域内，A正确，B错误；放大镜的成像原理为物体在凸透镜一倍焦距之内，被观察物体应在丙区域内，放大镜成正立、放大的虚像，C、D错误．故选A.
3. C　【解析】摄像头相当于一个凸透镜，A错误；红外线是一种比红光频率更高的电磁波，不属于可见光范围，B错误；摄像头相当于凸透镜，成倒立缩小的实像，所以被监控物体在摄像头两倍焦距以外，C正确；摄像头成倒立缩小的实像，投影仪成倒立放大的实像，所以两者成像特点不同，D错误．故选C.
4. C
5. C　【解析】用光屏承接的像，是实像，它是由实际光线交汇而成的，撤去光屏，则交汇的光线会继续传播，眼睛只要在光的传播方向上，就能看到．故选C.
6. 变长　实像　【解析】玻璃瓶装满水相当于一个凸透镜．当铅笔由靠近瓶子的位置逐渐远离时(u＜f)，透过玻璃瓶会看到正立、放大的虚像，根据成虚像时，物远像远像变大，铅笔尖逐渐变长；当物距刚刚超过一倍焦距时， f＜u＜2f，铅笔尖忽然改变方向，根据凸透镜成像规律可知，这是投影仪成像原理，成倒立、放大的实像．
7. 虚像　照相机　凹透镜　【解析】水膜透镜相当于一个凸透镜，用这个水膜透镜贴近课本上的字，看到的是正立、放大的像，则u2f，f8. (1)10　(2)30　光路可逆
9. 如答图所示
第9题答图
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不变，当v＝2f时，u＝v＝2f，如答图所示．
10. (1)同一高度　(2)5　(3)缩小　照相机　 (4)能　(5)近视
【解析】(1)为了使烛焰的像成在光屏中央，安装并调节烛焰、透镜、光屏的中心在同一高度；(2)由图甲可知，u＝v＝2f＝10 cm，因此焦距为5 cm；(3)由图乙可知，因为焦距为5 cm，而物距等于3倍焦距，大于2倍焦距，所以光屏只有移动到1倍焦距到2倍焦距之间才可以成清晰的像，成的像是倒立、缩小的实像，照相机就是应用此原理工作的；(4)物体可以通过凸透镜的下半部分成像，所以挡住上半部分，仍然可以成完整的像；(5)光屏远离透镜时，可以继续观察到像，说明眼镜对光线有发散作用，为凹透镜，用来矫正近视眼．
(
