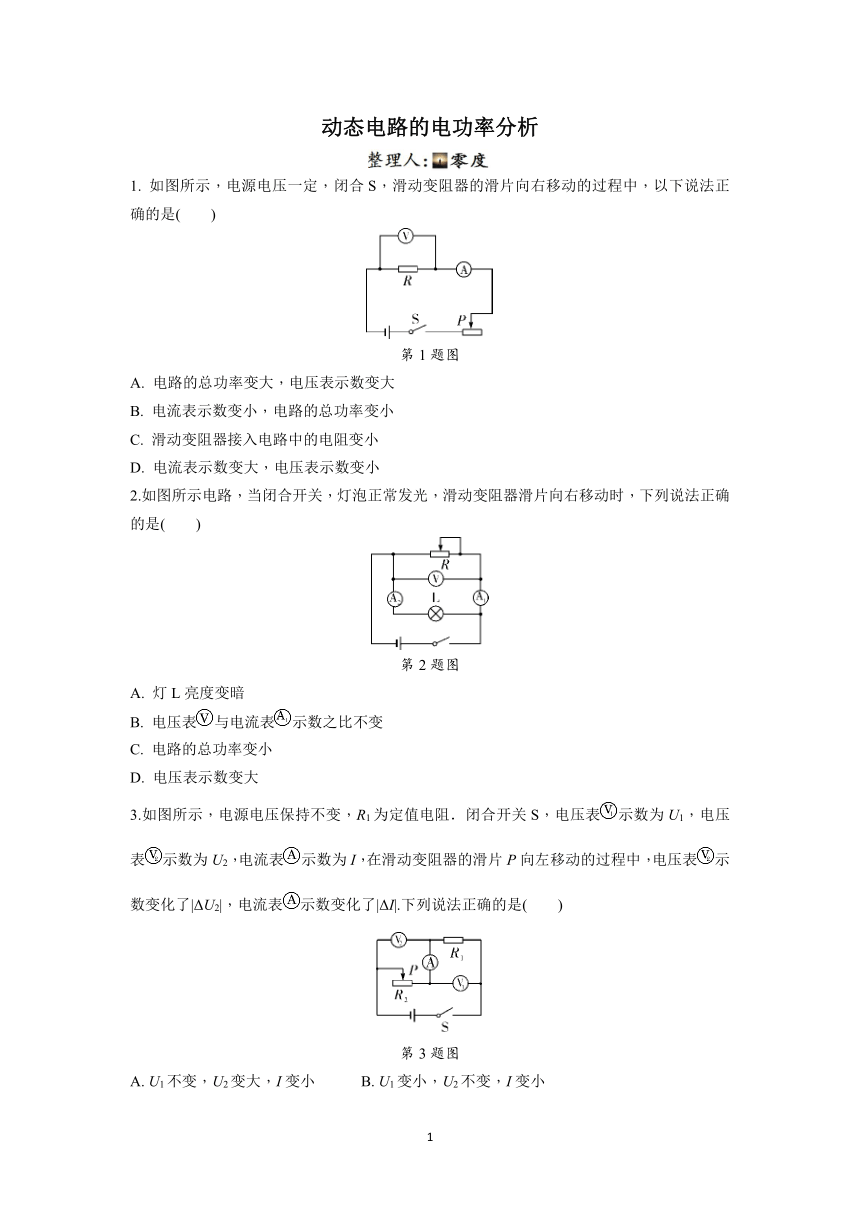

动态电路的电功率分析
1. 如图所示，电源电压一定，闭合S，滑动变阻器的滑片向右移动的过程中，以下说法正确的是(　　)
第1题图
A. 电路的总功率变大，电压表示数变大
B. 电流表示数变小，电路的总功率变小
C. 滑动变阻器接入电路中的电阻变小
D. 电流表示数变大，电压表示数变小
2.如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是(　　)
第2题图
A. 灯L亮度变暗
B. 电压表与电流表示数之比不变
C. 电路的总功率变小
D. 电压表示数变大
3.如图所示，电源电压保持不变，R1为定值电阻．闭合开关S，电压表示数为U1，电压表示数为U2，电流表示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表示数变化了|ΔU2|，电流表示数变化了|ΔI|.下列说法正确的是(　　)
第3题图
A. U1不变，U2变大，I变小　　　B. U1变小，U2不变，I变小
C. |ΔU2|与|ΔI|的比值不变 D. |ΔU2|与|ΔI|的比值变大　　　　　　　

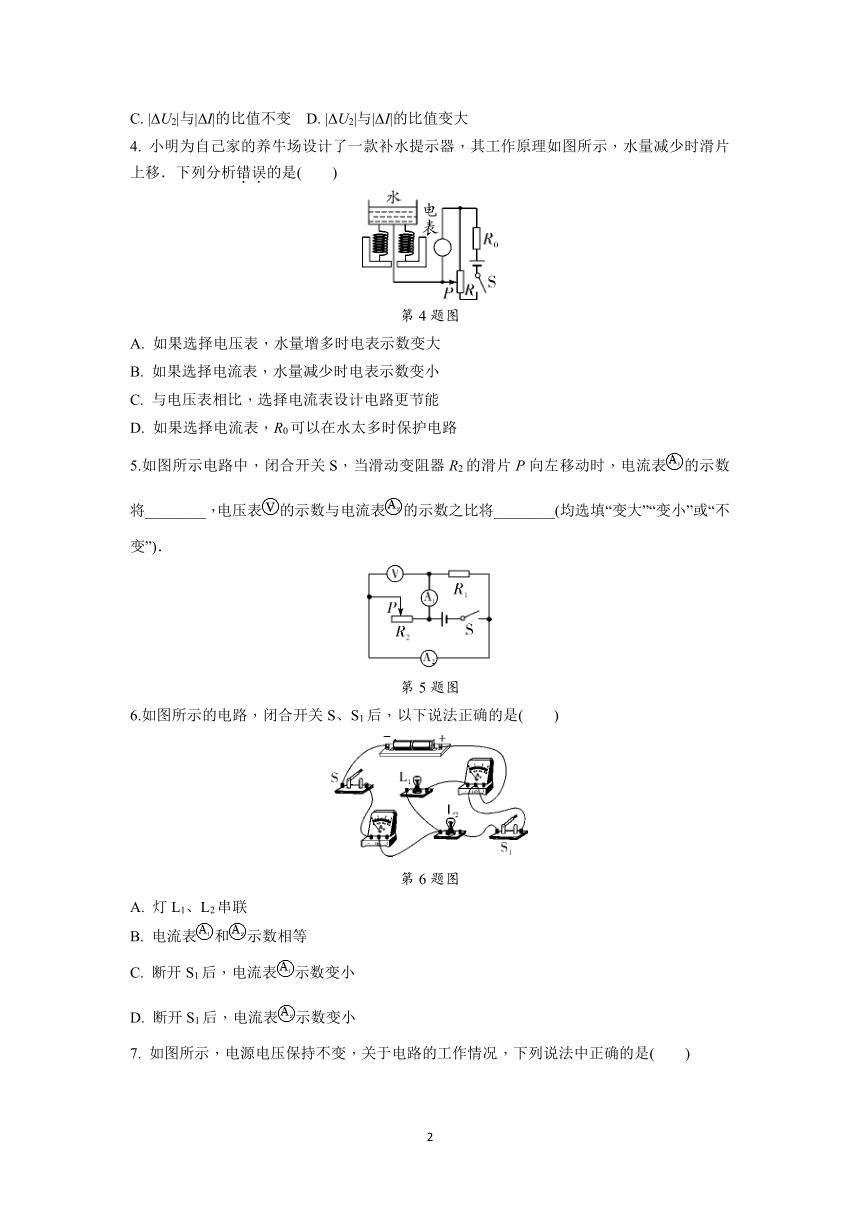

4. 小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移．下列分析错误的是(　　)
第4题图
A. 如果选择电压表，水量增多时电表示数变大
B. 如果选择电流表，水量减少时电表示数变小
C. 与电压表相比，选择电流表设计电路更节能
D. 如果选择电流表，R0可以在水太多时保护电路
5.如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表的示数将________，电压表的示数与电流表的示数之比将________(均选填“变大”“变小”或“不变”)．
第5题图
6.如图所示的电路，闭合开关S、S1后，以下说法正确的是(　　)
第6题图
A. 灯L1、L2串联
B. 电流表和示数相等
C. 断开S1后，电流表示数变小
D. 断开S1后，电流表示数变小

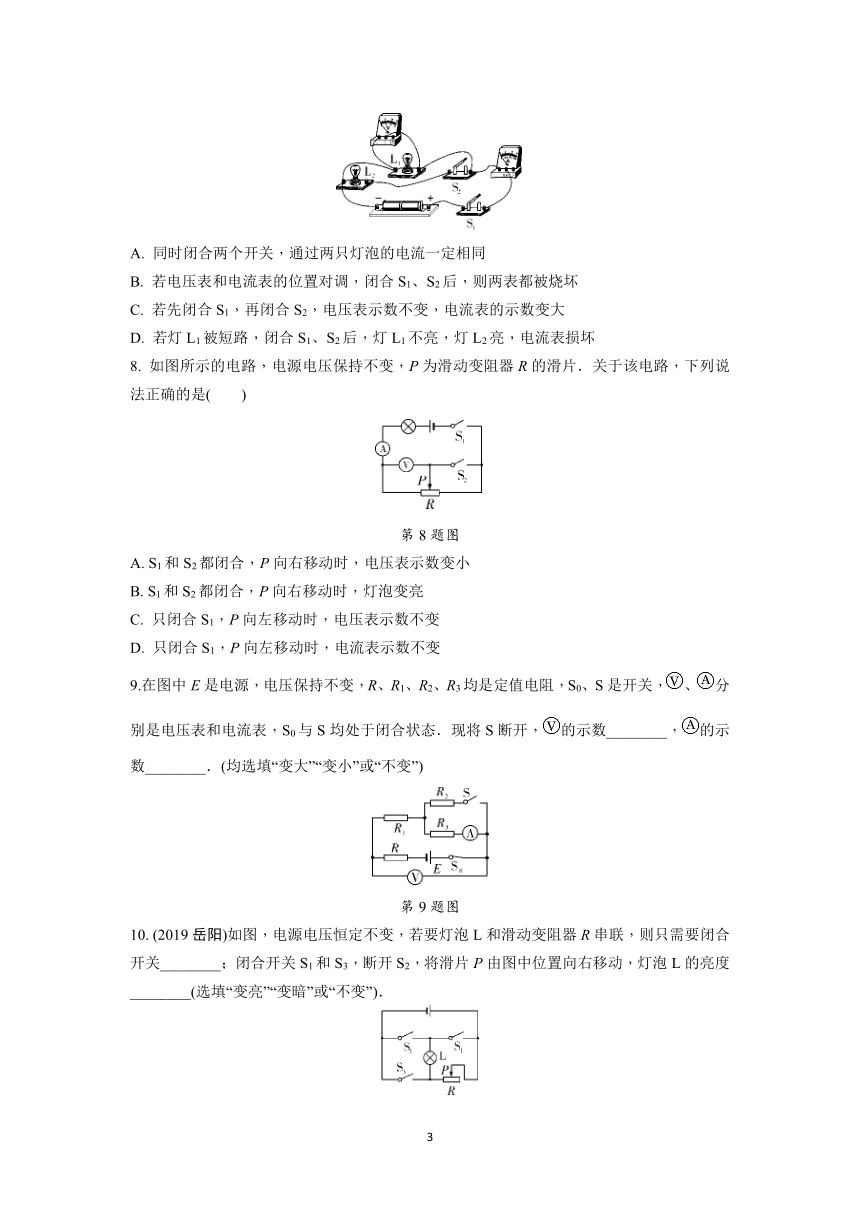

7. 如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是(　　)
A. 同时闭合两个开关，通过两只灯泡的电流一定相同
B. 若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C. 若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
8. 如图所示的电路，电源电压保持不变，P为滑动变阻器R的滑片．关于该电路，下列说法正确的是(　　)
第8题图
A. S1和S2都闭合，P向右移动时，电压表示数变小
B. S1和S2都闭合，P向右移动时，灯泡变亮
C. 只闭合S1，P向左移动时，电压表示数不变
D. 只闭合S1，P向左移动时，电流表示数不变
9.在图中E是电源，电压保持不变，R、R1、R2、R3均是定值电阻，S0、S是开关，、分别是电压表和电流表，S0与S均处于闭合状态．现将S断开，的示数________，的示数________．(均选填“变大”“变小”或“不变”)
第9题图
10. (2019岳阳)如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关________；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度________(选填“变亮”“变暗”或“不变”)．

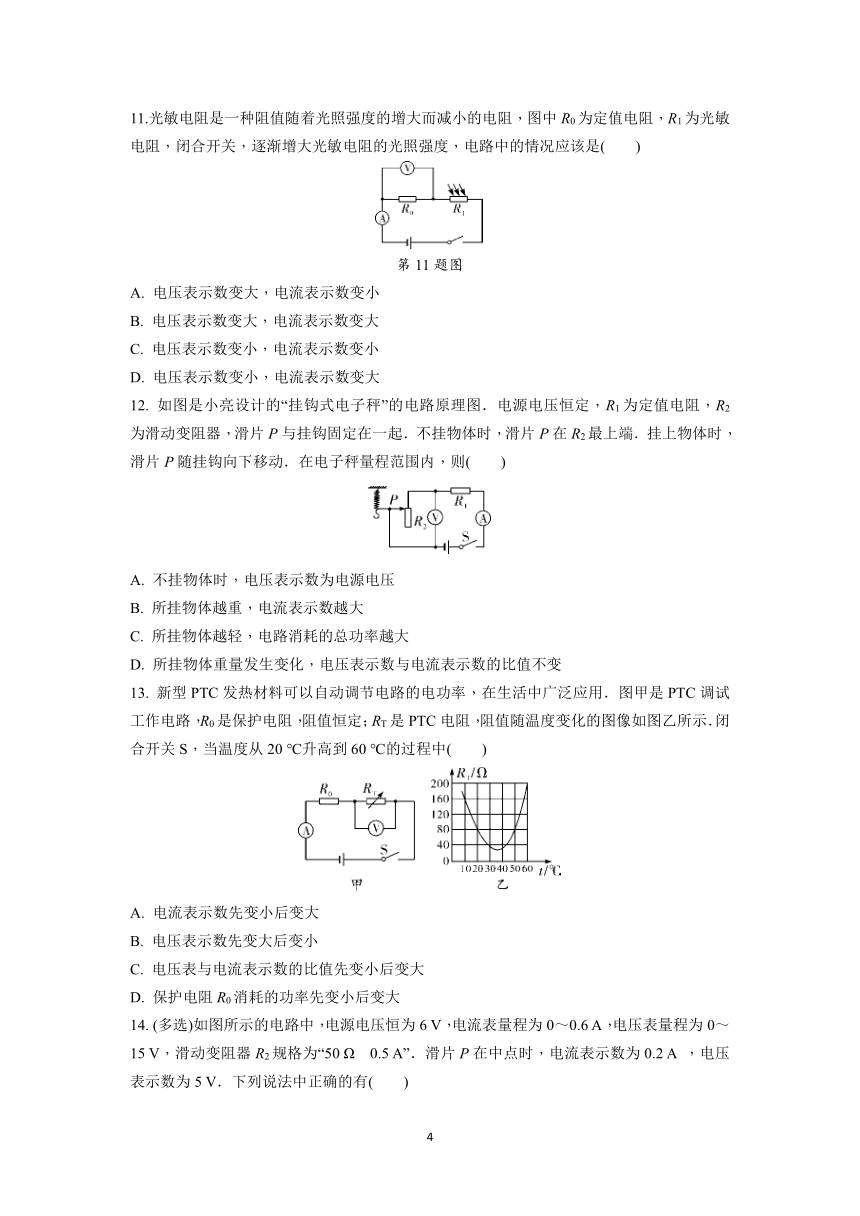

11.光敏电阻是一种阻值随着光照强度的增大而减小的电阻，图中R0为定值电阻，R1为光敏电阻，闭合开关，逐渐增大光敏电阻的光照强度，电路中的情况应该是(　　)
第11题图
A. 电压表示数变大，电流表示数变小
B. 电压表示数变大，电流表示数变大
C. 电压表示数变小，电流表示数变小
D. 电压表示数变小，电流表示数变大
12. 如图是小亮设计的“挂钩式电子秤”的电路原理图．电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起．不挂物体时，滑片P在R2最上端．挂上物体时，滑片P随挂钩向下移动．在电子秤量程范围内，则(　　)
A. 不挂物体时，电压表示数为电源电压
B. 所挂物体越重，电流表示数越大
C. 所挂物体越轻，电路消耗的总功率越大
D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变
13. 新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用．图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；RT是PTC电阻，阻值随温度变化的图像如图乙所示．闭合开关S，当温度从20 ℃升高到60 ℃的过程中(　　)
A. 电流表示数先变小后变大
B. 电压表示数先变大后变小
C. 电压表与电流表示数的比值先变小后变大
D. 保护电阻R0消耗的功率先变小后变大

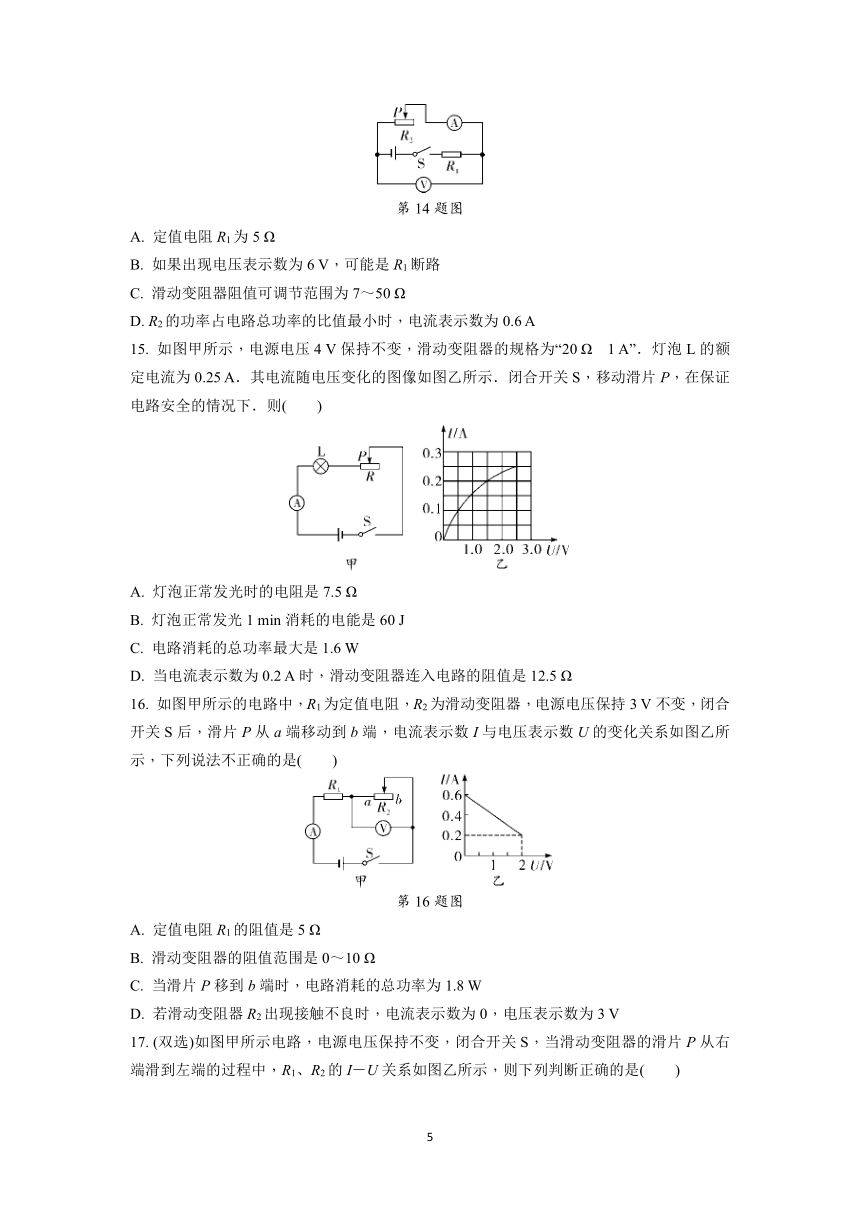

14. (多选)如图所示的电路中，电源电压恒为6 V，电流表量程为0～0.6 A，电压表量程为0～15 V，滑动变阻器R2规格为“50 Ω　0.5 A”．滑片P在中点时，电流表示数为0.2 A ，电压表示数为5 V．下列说法中正确的有(　　)
第14题图
A. 定值电阻R1为5 Ω
B. 如果出现电压表示数为6 V，可能是R1断路
C. 滑动变阻器阻值可调节范围为7～50 Ω
D. R2的功率占电路总功率的比值最小时，电流表示数为0.6 A
15. 如图甲所示，电源电压4 V保持不变，滑动变阻器的规格为“20 Ω　1 A”．灯泡L的额定电流为0.25 A．其电流随电压变化的图像如图乙所示．闭合开关S，移动滑片P，在保证电路安全的情况下．则(　　)
A. 灯泡正常发光时的电阻是7.5 Ω
B. 灯泡正常发光1 min消耗的电能是60 J
C. 电路消耗的总功率最大是1.6 W
D. 当电流表示数为0.2 A时，滑动变阻器连入电路的阻值是12.5 Ω
16. 如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持3 V不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是(　　)
第16题图
A. 定值电阻R1的阻值是5 Ω
B. 滑动变阻器的阻值范围是0～10 Ω
C. 当滑片P移到b端时，电路消耗的总功率为1.8 W
D. 若滑动变阻器R2出现接触不良时，电流表示数为0，电压表示数为3 V
17. (双选)如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I－U关系如图乙所示，则下列判断正确的是(　　)
第17题图
A. 图线A是电阻R1的I－U图像关系
B. 电源电压为18 V
C. 滑动变阻器R2的最大电阻为30 Ω
D. 电阻R1的功率变化范围0.8～16.2 W　　
18. 图中电源电压为6 V并保持不变，定值电阻R为10 Ω，滑动变阻器R′标有“20 Ω　0.5 A”字样，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．闭合开关，移动滑片P的过程中，为保证电路元件安全，滑动变阻器R′接入电路的最小阻值为________Ω，定值电阻R的最大功率为________W.
第18题图
19.如图所示，只闭合开关S时灯L1的功率为9 W；断开开关S，闭合S1、S2时，灯L1的功率为16 W．电源电压不变，且灯丝电阻不受温度的影响．则L1、L2两灯灯丝电阻之比是(　　)
第19题图
A. 1∶3　　　　　　B. 4∶3　　　　　　C. 3∶1　　　　　　D. 3∶4　　
20. 如图甲所示的电路，电源电压不变，L是标有“4 V”字样的灯泡，定值电阻R0的阻值为60 Ω，两个电流表的量程均为0～0.6 A，电压表的量程为0～15 V，图乙是小灯泡L的电流随其电压变化的图像．当S闭合，S1、S2断开，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，电压表示数为5 V．下列说法正确的是(　　)
第20题图
A. 电源电压为5 V
B. 变阻器R的最大阻值为10 Ω
C. 移动滑片P，当灯泡L的功率为1 W时，变阻器R接入的阻值为6.25 Ω
D. 当S、S1、S2都闭合时，为保证电路安全，变阻器R消耗的最大功率为4.05 W
21. 如图所示，电源电压和灯泡电阻不变，当闭合开关S2和S3，断开S1，灯泡L正常发光；当闭合开关S1和S3，断开S2，电压表示数为6 V，电流表示数为1.6 A；当只闭合开关S2时，灯泡L消耗的实际功率为其额定功率的，R1与R2消耗的功率之比为3∶1.下列说法正确的是(　　)
第21题图
A. 电源电压为10 V
B. 灯泡L的额定功率为3.6 W
C. R2的阻值为15 Ω
D. 当只闭合S2时，R1的电功率为1.2 W　　　
22. 如图所示，电源电压为4.5 V不变，小灯泡的额定电压为2.5 V，R1＝10 Ω.闭合开关S1、S2，将滑动变阻器R2的滑片滑到最左端时，小灯泡正常发光，小灯泡的额定功率为________W．通电5 min，电阻R1产生的热量为________J．只闭合开关S1，滑动变阻器R2的滑片从最左端滑到最右端，电压表示数从1.5 V变化到3 V，滑动变阻器R2的最大阻值为________Ω.
第22题图
23. 如图所示，电源电压恒为4.5 V，小灯泡L上标有“2.5 V　1.25 W”的字样(设灯丝电阻不变)，电阻箱R1的规格为0～999.9 Ω，滑动变阻器的规格为“30 Ω　1.0 A”，电压表量程为0～3 V，电流表量程为0～0.6 A，闭合开关S1，当开关S2接“1”时，调节R1、R2的阻值，使电压表的示数为2.5 V，则电流表的示数为________A；当开关S2接“2”时，在保证电路安全的条件下，调节R1、R2的阻值，在R1允许接入电路中的电阻最大时，小灯泡消耗的功率为________W.
第23题图
24.如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒定为6 V，定值电阻R0为5 Ω，油量表实质上是量程为0～3 V的电压表．R为压敏电阻，其电阻值与油箱中油量的关系如下表所示．下列说法中正确的是(　　)
油量V/L 0 10 20 30 40 50
压敏电 阻R/Ω 25 20 15 10 5 2.5
第24题图
A. 油箱中油量增多时，压敏电阻R的阻值变大
B. 电压表示数为3 V时，油箱中的油量为50 L
C. 油箱中油量为20 L时，R0两端的电压为1.5 V
D. 油箱中油量减少时，电路消耗电能的总功率变大
25. 图甲是小华为学校设计的楼道照明系统自动控制装置，已知控制电路电压U恒为6 V，电磁继电器线圈电阻R1为20 Ω，R2为光敏电阻，其阻值随光照强度的增大而减小．图中AC可绕O点转动，OA长为0.5 cm，OB长为1 cm，AC部分的重力、触点间的压力以及各处的摩擦力均忽略不计．
　
甲乙
第25题图
(1)闭合控制电路中开关S，电磁铁上端为________极．
(2)为了实现光照减弱时，受控电路接通，灯L发光，图甲中导线M应接________(选填“触点1”或“触点2”)．
(3)电磁铁对衔铁的吸引力F等效集中作用在B点，吸引力F与控制电路中电流I的关系如图乙所示，当衔铁刚好被吸下时，弹簧对A点的拉力为2.4 N，则此时光敏电阻R2的阻值为________Ω.
参考答案
1. B　【解析】由题图可知，滑动变阻器和定值电阻串联，电流表测电路中的电流，电压表测定值电阻两端的电压，闭合开关S，滑动变阻器的滑片向右移动的过程中，滑动变阻器接入电路中的电阻变大，由I＝可知，通过电路中的电流变小，即电流表的示数变小；由U＝IR可知，定值电阻R两端的电压变小，即电压表的示数变小；因电源电压不变，电路中的电流变小，由P＝UI可知，电路的总功率变小，B正确，A、C、D错误．故选B.
2. C　【解析】灯泡与滑动变阻器并联接到电源的两端，灯泡两端的电压为电源电压，不变，因此灯泡的亮度不变，A错误；电压表与电流表的示数之比为滑动变阻器接入电路的阻值，当滑片向右移动时，接入电路的阻值增大，示数之比增大，B错误；滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻增大，流过滑动变阻器的电流减小，干路中的电流减小，由P＝UI可知，电路的总功率变小，C正确；电压表一直测量的是电源电压，不变，D错误．故选C.
3. C　【解析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路中的电流，电压表测R1两端的电压，电压表测滑动变阻器R2两端的电压；当滑动变阻器的滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，由于电源总电压不变，由I＝可知，电路中的电流I变小，由公式U＝IR可知，定值电阻两端的电压变小，即U1变小，由串联电路的电压规律可知，滑动变阻器两端的电压变大，即U2变大，A、B错误；在串联电路中，|ΔU2|＝|ΔU1|，|ΔU1|与|ΔI|的比值等于定值电阻R1的阻值，由于R1是定值电阻，所以|ΔU2|与|ΔI|的比值不变，C正确，D错误．故选C.
4. C　【解析】如果选择电压表，滑动变阻器R和定值R0串联在电路中，且电压表测R的滑片至最上端的电压，无论滑片如何移动，变阻器接入电路的阻值不变；闭合开关S，水量增多时，滑片下移，R上半部分的电阻增大，R上半部分分得的电压增大，即电压表示数变大，A正确；如果选择电流表，滑动变阻器R滑片以下的部分和定值电阻R0串联在电路中，电流表测电路中的电流，水量减少时，滑片上移，滑动变阻器连入电路的阻值增大，电路总电阻增大，由欧姆定律可得，电路电流减少，即电表示数变小，B正确；与电压表相比，选择电流表设计电路的总电阻较小，电路电流较大，由P＝UI可知，电路的总功率较大，不节能，C错误；如果选择电流表，在水太多时，滑动变阻器R的滑片移到最下端，滑动变阻器连入电路的阻值为0，若去掉R0，则电路发生短路，所以R0可以在水太多时保护电路，D正确，故选C.
5. 不变　变大　【解析】由电路图知，R1与R2并联，电流表测通过R1的电流，R1两端电压为电源电压，R1电阻不变，因此电流表示数不变；电流表测通过R2的电流，R2滑片P向左移动时接入电路的电阻值变大，电流表示数变小，电压表测电源电压，示数大小不变，则电压表与电流表的示数之比将变大．
6. D　【解析】由图知，闭合开关S、S1后，、L1在同一支路上，L2 、S1在另一条支路上，所以L1与L2并联，A错误；测通过L1的电流，测干路电流，则电流表的示数小于的示数，B错误；当开关S1断开后，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表示数不变，干路电流变小，因此电流表的示数变小，C错误，D正确．故选D.
7. C　【解析】由电路图可知，灯泡L1和L2并联，电流表测干路中的电流，电压表测电源两端电压，开关S1是总开关，开关S2控制灯L2；若同时闭合两个开关，两灯泡两端的电压相等，但两灯泡的电阻不一定相等，由I＝可知，通过两只灯泡的电流不一定相同，A错误；若将电压表和电流表的位置对调，闭合S1和S2时，电压表串联在电路中，由于电压表的内阻非常大，由I＝可知，电路中的电流非常小，电流表无示数，电压表示数接近电源电压，两只表均不会被烧坏，B错误；若先闭合S1，只有L1发光，电流表测量通过L1的电流，电压表测量电源电压，再闭合S2，灯泡L1和L2并联，电流表测量干路中的电流，电压表测量电源电压，所以电流表的示数变大，电压表示数不变，C正确；若灯L1被短路，闭合S1和S2后，L2也被短路，灯泡L1和L2都不亮，电流表直接接在电源两端，电流表被烧坏，D错误．故选C.
8. D
9. 变大　变大　【解析】当开关S0与S均处于闭合状态时，电阻R2、R3并联后与R、R1串联接入电路中，电流表测量通过R3的电流，电压表测量电阻R2、R3并联后与R1串联的电压之和，当开关S断开时，电阻R、R1、R3串联接入电路中，电流表测量电路中的电流，电压表测量R1与R3的电压之和；R2与R3并联后的电阻R并小于R3的阻值，根据串联电路分压原理可知R1与R3串联后总阻值增大，所以电压表示数变大，又因为R和R1电阻不变，电路总电阻增大，所以加在R3上的电压增大，由I＝可知，电流表示数变大．
10. S2　不变
11. B　【解析】由电路图知，定值电阻R0与光敏电阻R1串联，电压表测定值电阻R0两端的电压，当增大光敏电阻光照强度时，R1的电阻减小，电路中的总电阻变小，由I＝可知，电流表示数变大，R0两端的电压变大，电压表示数变大，B正确．故选B.
12. C　【解析】不挂物体时，滑片P在R2最上端，R2连入电路中的电阻为0，电压表测量的是滑动变阻器两端的电压，此时电压表被短路，示数为0，A错误；所挂物体越重，滑动变阻器连入电路中的电阻越大，由于R1与R2串联，电路中的总电阻变大，由欧姆定律I＝可知，电源电压一定，电路中的电流变小，电流表的示数越小，B错误；所挂物体越轻，电流表的示数越大，由P＝UI可知在电源电压恒定时，电流越大，电路消耗的总功率越大，C正确；电压表与电流表示数的比值等于R2连入电路中的电阻，当所挂物体重量发生变化时，R2连入电路中的电阻发生变化，D错误．故选C.
13. C　【解析】温度从20 ℃升高到60 ℃的过程中，RT的电阻先变小后变大，由于电流表示数I＝，所以电流表示数先变大后变小，A错误；电压表测PTC电阻RT两端的电压，则示数先变小后变大，B错误；电压表与电流表示数的比值即为RT的电阻值，先变小后变大，C正确；R0消耗的功率P＝I2R0，由于电流先变大后变小，则功率先变大后变小，D错误．故选C.
14. AC　【解析】R1两端的电压为U1＝U－U2＝6 V－5 V＝1 V，电阻R1的阻值R1＝＝＝5 Ω，A正确；如果R1断路，电路中没有电流，电压表读数为0，B错误；因为电源电压小于电压表的量程，因此滑动变阻器的最大值为50 Ω，因为电路中的最大电流为0.5 A，R总＝＝＝12 Ω，变阻器的最小值为Rmin＝R总－R1＝12 Ω－5 Ω＝7 Ω，所以滑动变阻器阻值调节范围是7 Ω～50 Ω，C正确；如果电流表的示数为0.6 A，超过了滑动变阻器允许通过的最大电流，D错误．故选AC.
15. D　【解析】由图乙可知，灯泡正常发光时，灯泡两端的电压为2.5 V，所以灯泡正常发光时的电阻为RL＝＝＝10 Ω，A错误；灯泡正常发光1 min消耗的电能为W＝ULIt＝2.5 V×0.25 A×60 s＝37.5 J，B错误；电路中的最大电流为0.25 A，所以电路消耗的最大总功率为P总＝UI＝4 V×0.25 A＝1 W，C错误；当电流表的示数为0.2 A时，由图乙可知灯泡两端的电压为1.5 V，所以滑动变阻器两端的电压为UR＝U－UL′＝4 V－1.5 V＝2.5 V，所以滑动变阻器接入电路中的阻值为R＝＝＝12.5 Ω，D正确．故选D.
16. C　【解析】由题图可得，R1与R2串联，电压表测R2两端电压，电流表测电路中的电流，当滑片P位于a端时，R2连入电路中的阻值为0，故电压表示数为0，且此时电路中只有R1，故有U电源＝U1＝3 V，由图乙可知电路中的电流I＝0.6 A，所以有I1＝I＝0.6 A，则R1＝＝＝＝5 Ω，A正确；当滑片P移到b端时，R2阻值全部连入电路中，此时由图乙可知电路电流I′＝0.2 A，U2＝2 V，因为R1、R2串联，所以I2＝I′＝0.2 A，所以R2＝＝＝10 Ω，故滑动变阻器的阻值范围是0～10 Ω，B正确；当滑片P移到b端时，电路中电流I′＝0.2 A，所以电路消耗的总功率为P总＝UI′＝3 V×0.2 A＝0.6 W，C错误；若R2出现接触不良，电路断路，相当于电压表并联在电源两端，此时测的是电源电压，故电压表示数为3 V，电路断路，所以电流表示数为0，D正确．故选C.
17. BD　【解析】当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像可知，A为滑动变阻器R2的I－U关系图像，B为定值电阻R1的I－U关系图像，A错误；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由I－U图像可知，电路中的最小电流I＝0.2 A，R1两端的电压U1＝4 V，R2两端的电压U2＝14 V，因串联电路中总电压等于各分电压之和，所以电源电压：U＝U1＋U2＝4 V＋14 V＝18 V，B正确；由图甲可知，当R2接入电路中的电阻最大时，电路中的电流最小，由图乙中的图线A(R2的I－U图像)可知，通过R2的最小电流为0.2 A时，R2两端电压为14 V，则R2的电阻R2＝＝＝70 Ω，C错误；由图乙中的图线B(R1的I－U图像)可知，R1的最小功率P1小＝4 V×0.2 A＝0.8 W，R1的最大功率P1大＝18 V×0.9 A＝16.2 W，所以电阻R1的功率变化范围是0.8～16.2 W，D正确．故选BD.
18. 10　0.9　【解析】由电路图可知，R与滑动变阻器R′串联，电压表测R两端的电压，电流表测电路中的电流．当电压表的示数最大U1＝3 V时，滑动变阻器接入电路中的电阻最小，由I＝可得，此时电路中的电流为I＝＝＝0.3 A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器R′两端的电压：U2＝U－U1＝6 V－3 V＝3 V，则滑动变阻器接入电路中的电阻最小为R小＝＝＝10 Ω；定值电阻R消耗的最大功率为P大＝U1I＝3 V×0.3 A＝0.9 W.
19. C
20. D　【解析】由图甲可知，只闭合开关S时，灯泡L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，此时灯泡正常发光，电压表示数为5 V，由串联电路的电压规律可知，电源电压为U＝UR＋UL＝5 V＋4 V＝9 V，A错误；由图乙可知，当灯泡正常发光时，电流表的示数为0.5 A，则滑动变阻器R滑到中点时的阻值为R中＝＝＝10 Ω，所以滑动变阻器R的最大阻值为：R＝2R中＝2×10 Ω＝20 Ω，B错误；由图乙可知，当灯泡两端的电压为2.5 V时，通过的电流为0.4 A，此时灯泡的实际功率P＝2.5 V×0.4 A＝1 W，由串联电路的电压规律可知，滑动变阻器R两端的电压为UR＝U－UL实＝9 V－2.5 V＝6.5 V，则滑动变阻器连入电路中的电阻为RP＝＝＝16.25 Ω，C错误；由图甲可知，当开关S、S1、S2都闭合时，滑动变阻器R与R0并联，灯泡L被短路，电流表测通过R0的电流，电流表测干路中的电流，电压表测电源电压．由欧姆定律可得，通过R0的电流为I0＝＝＝0.15 A，由于电流表、的量程均为0～0.6 A，所以通过滑动变阻器R的电流最大为IR大＝I大－I0＝0.6 A－0.15 A＝0.45 A，所以滑动变阻器R消耗的最大功率为P大＝UIR大＝9 V×0.45 A＝4.05 W，D正确．故选D.
21. B　【解析】当闭合开关S1和S3，断开S2时，电阻R1与R2并联，电流表测干路电流，电压表测电源电压，即电源电压为6 V，A错误；当只闭合开关S2时，电阻R1、R2与灯泡L串联，电压表测R1两端的电压，由R1与R2消耗的功率之比为3∶1，根据P＝I2R可知，R1与R2之比为3∶1，即R1＝3R2；电阻R1与R2并联时的电流之比为1∶3，根据并联电路的电流规律可知I＝I1＋I2＝I1＋3I1＝1.6 A，解得：I1＝0.4 A，I2＝1.2 A；根据欧姆定律可知，R1与R2的阻值分别为R1＝＝＝15 Ω，R2＝＝＝5 Ω；当闭合开关S2和S3，断开S1时，电路为灯泡的简单电路，此时灯泡L正常发光，则灯泡L的额定电压为6 V；又当只闭合开关S2时，灯泡L消耗的实际功率为其额定功率为，根据P＝可知，此时灯泡L的实际电压为额定电压的，即实际电压为U实＝U额＝×6 V＝2 V，根据串联电路的电压规律可知，R1与R2的总电压为U总＝U－U实＝6 V－2 V＝4 V，此时电路中的电流为I′＝＝＝0.2 A，则灯泡L的额定功率为P额＝9P实＝9U实I′＝9×2 V×0.2 A＝3.6 W，当只闭合S2时，R1的电功率为P1＝I′2R1＝(0.2 A)2×15 Ω＝0.6 W，B正确，C、D错误．故选B.
22. 0.5　120　10　【解析】电源电压U＝4.5 V，闭合开关S1、S2，滑动变阻器滑到最左端时，小灯泡正常发光，小灯泡两端的电压U＝U额＝2.5 V，电路中滑动变阻器阻值为零，小灯泡和R1串联，则由欧姆定律R＝得，R1的电流为I1＝＝＝0.2 A，由P＝UI得，小灯泡的额定功率为P额＝U额I1＝2.5 V×0.2 A＝0.5 W；通电t＝5 min，由焦耳定律Q＝I2Rt得，电阻R1产生的热量为Q＝IR1t＝(0.2 A)2×10 Ω×5×60 s＝120 J；只闭合开关S1，小灯泡、R2和R1串联，滑片移动的过程中，电路中的电流不变，滑片位于最左端和滑片位于最右端时，电流相等，即I左＝＝，I右＝＝，则＝，得R2＝10 Ω.
23. 0.5　0.012 5　【解析】电压表示数为2.5 V时，小灯泡正常工作，电流表的示数为I＝＝＝0.5 A，灯泡的电阻为RL＝＝＝5 Ω；开关S2接2时，R1、R2和灯泡串联，保证电路安全，调节R1、R2，使R1允许接入的阻值最大，此时R2接入电路的阻值最大，电压表的示数为3 V，因此R2的电压为1.5 V，电路中的电流为I′＝＝＝0.05 A，小灯泡消耗的功率P＝(I′)2RL＝(0.05 A)2×5 Ω＝0.012 5 W.
24. C　【解析】由表中数据可知油量增多时，压敏电阻R的阻值减小，A错误；电压表示数为3 V时，此时电路中的电流为I＝＝＝0.6 A，此时压敏电阻R的阻值R′＝＝＝5 Ω，查表可知此时油箱中的油量为40 L，B错误；当油量为20 L时，压敏电阻阻值为15 Ω，则电路中总电阻R总＝R0＋R″＝5 Ω＋15 Ω＝20 Ω，电路中电流I′＝＝＝0.3 A，此时定值电阻R0两端的电压为U0′＝I′R0＝0.3 A×5 Ω＝1.5 V，C正确；油箱中油量减少时，压敏电阻阻值增大，电路总阻值增大，电源电压不变，电路中电流减小，由P＝UI可知，总功率变小，D错误．故选C.
25. (1)S　(2)触点1　(3)230
(
