浙教版科学中考复习专题训练：动态电路分析【word，含答案】

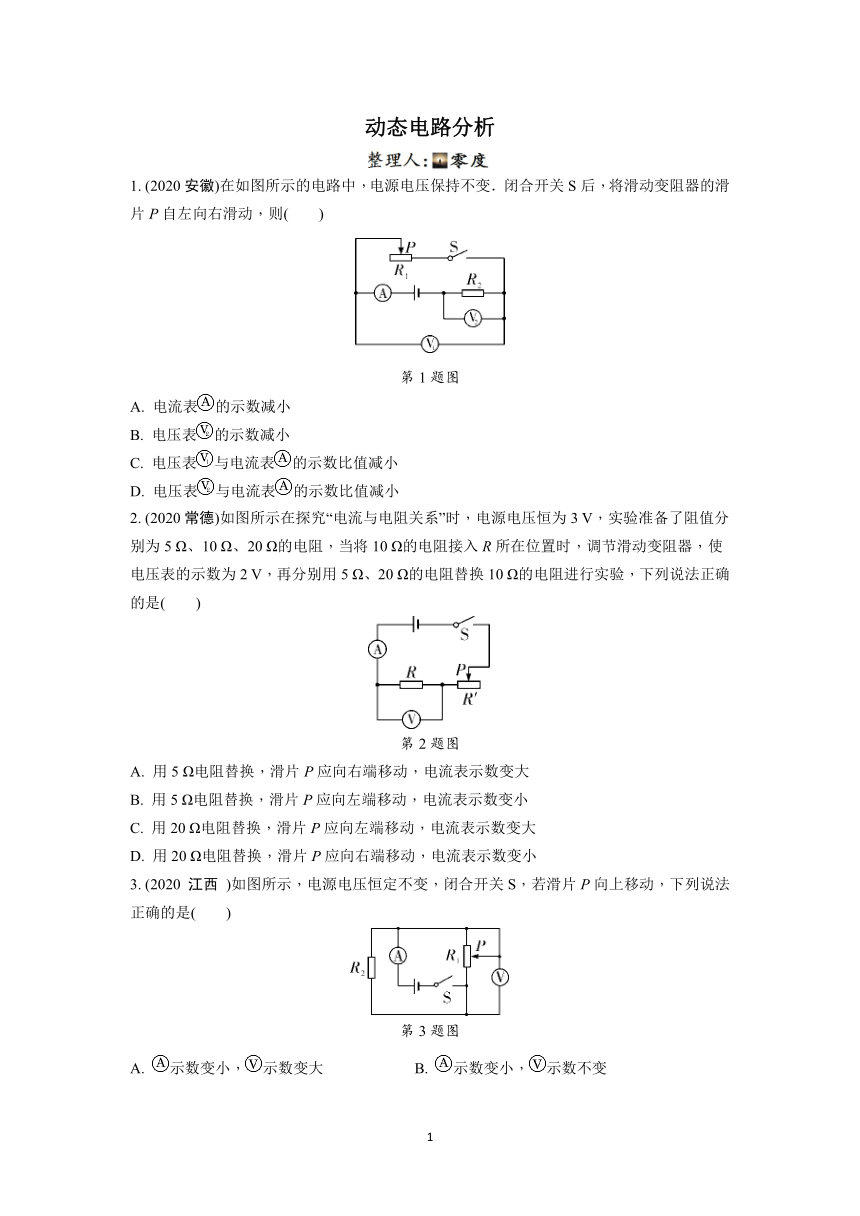

动态电路分析
1. (2020安徽)在如图所示的电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则(　　)
第1题图
A. 电流表的示数减小
B. 电压表的示数减小
C. 电压表与电流表的示数比值减小
D. 电压表与电流表的示数比值减小
2. (2020常德)如图所示在探究“电流与电阻关系”时，电源电压恒为3 V，实验准备了阻值分别为5 Ω、10 Ω、20 Ω的电阻，当将10 Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2 V，再分别用5 Ω、20 Ω的电阻替换10 Ω的电阻进行实验，下列说法正确的是(　　)
第2题图
A. 用5 Ω电阻替换，滑片P应向右端移动，电流表示数变大
B. 用5 Ω电阻替换，滑片P应向左端移动，电流表示数变小
C. 用20 Ω电阻替换，滑片P应向左端移动，电流表示数变大
D. 用20 Ω电阻替换，滑片P应向右端移动，电流表示数变小
3. (2020 江西 )如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是(　　)
第3题图
A. 示数变小，示数变大　　　　　　B. 示数变小，示数不变
C. 示数变大，示数变小 D. 示数变大，示数不变　　　

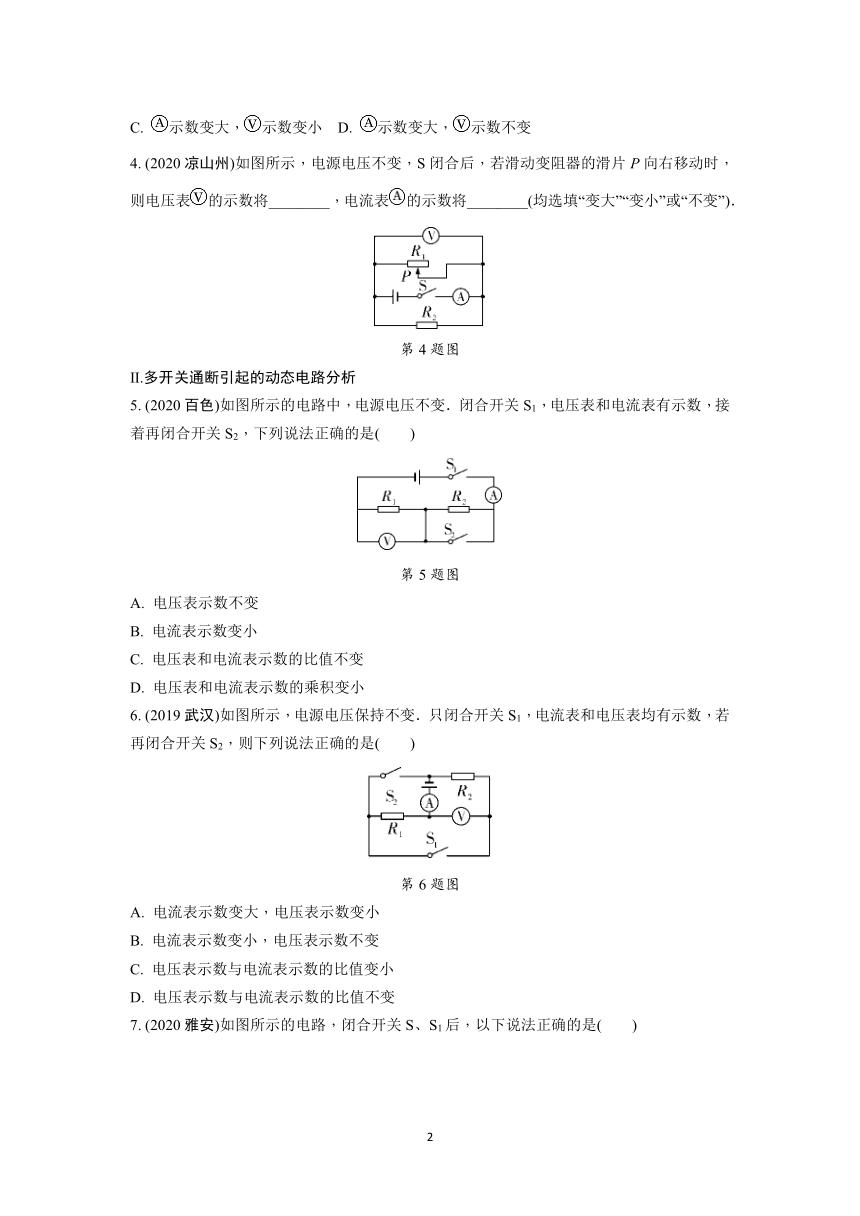

4. (2020凉山州)如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表的示数将________，电流表的示数将________(均选填“变大”“变小”或“不变”)．
第4题图
Ⅱ.多开关通断引起的动态电路分析
5. (2020百色)如图所示的电路中，电源电压不变．闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是(　　)
第5题图
A. 电压表示数不变
B. 电流表示数变小
C. 电压表和电流表示数的比值不变
D. 电压表和电流表示数的乘积变小　　　
6. (2019武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(　　)
第6题图
A. 电流表示数变大，电压表示数变小
B. 电流表示数变小，电压表示数不变
C. 电压表示数与电流表示数的比值变小
D. 电压表示数与电流表示数的比值不变

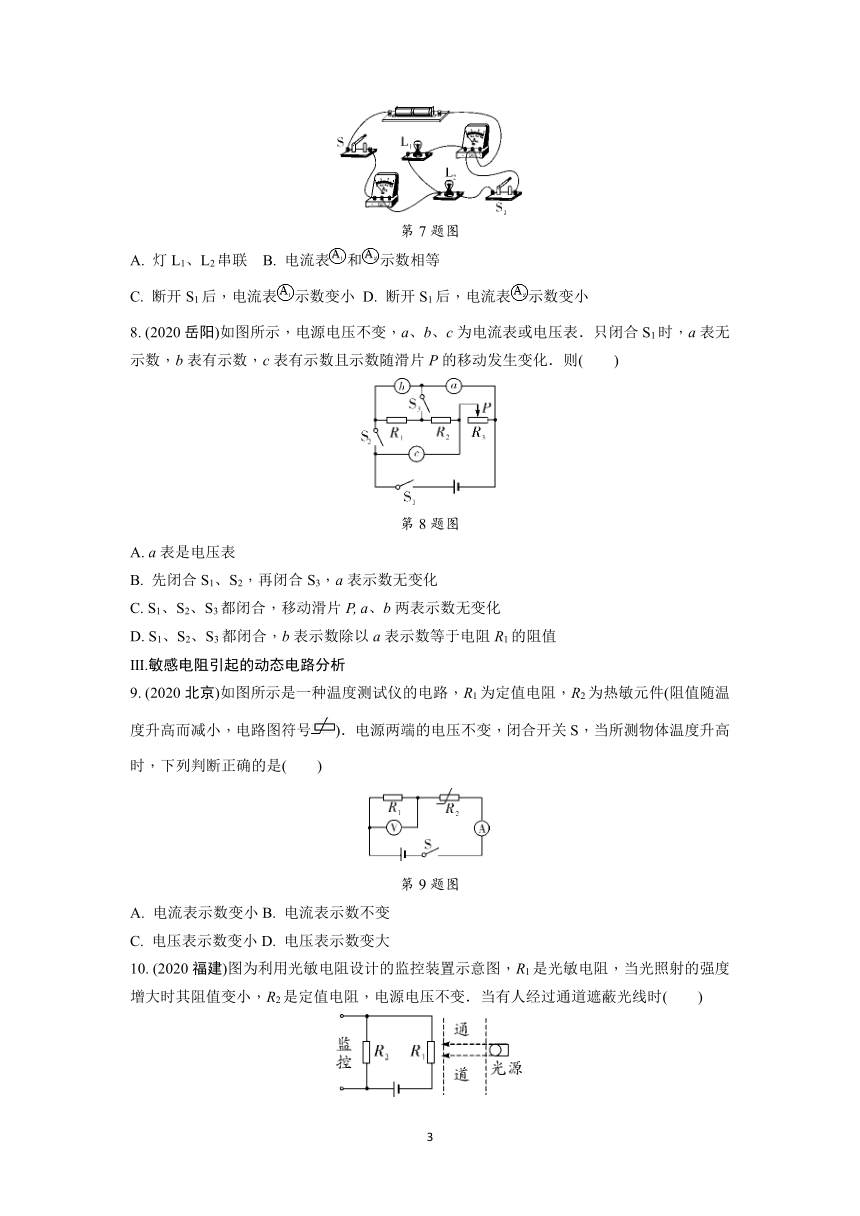

7. (2020雅安)如图所示的电路，闭合开关S、S1后，以下说法正确的是(　　)
第7题图
A. 灯L1、L2串联 B. 电流表和示数相等
C. 断开S1后，电流表示数变小 D. 断开S1后，电流表示数变小　　　
8. (2020岳阳)如图所示，电源电压不变，a、b、c为电流表或电压表．只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化．则(　　)
第8题图
A. a表是电压表
B. 先闭合S1、S2，再闭合S3，a表示数无变化
C. S1、S2、S3都闭合，移动滑片P, a、b两表示数无变化
D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值
Ⅲ.敏感电阻引起的动态电路分析
9. (2020北京)如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏元件(阻值随温度升高而减小，电路图符号)．电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是(　　)
第9题图
A. 电流表示数变小B. 电流表示数不变
C. 电压表示数变小D. 电压表示数变大
10. (2020福建)图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变．当有人经过通道遮蔽光线时(　　)
第10题图
A. 通过R1的电流变大 B. R1两端的电压变小
C. R2两端的电压变大 D. R2两端的电压变小

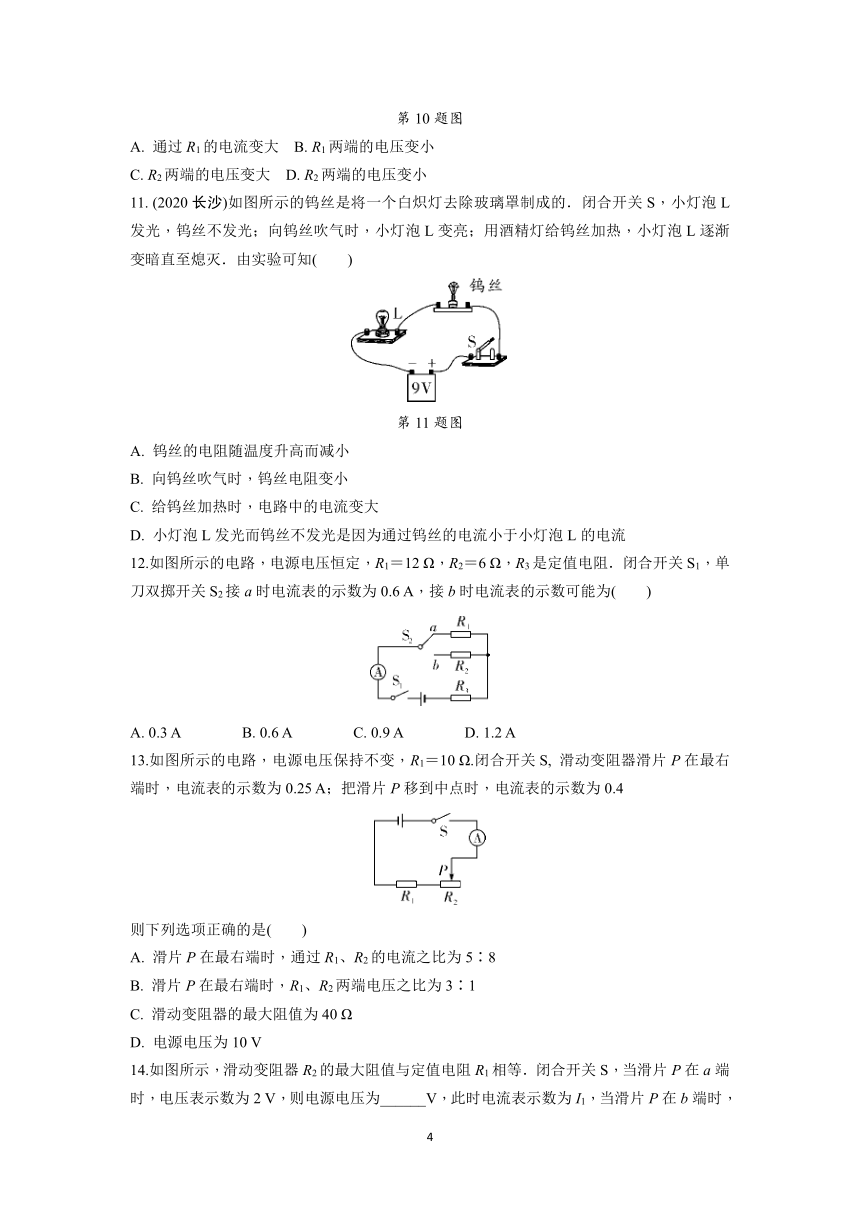

11. (2020长沙)如图所示的钨丝是将一个白炽灯去除玻璃罩制成的．闭合开关S，小灯泡L发光，钨丝不发光；向钨丝吹气时，小灯泡L变亮；用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭．由实验可知(　　)
第11题图
A. 钨丝的电阻随温度升高而减小
B. 向钨丝吹气时，钨丝电阻变小
C. 给钨丝加热时，电路中的电流变大
D. 小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
12.如图所示的电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(　　)
A. 0.3 A　　　　B. 0.6 A　　　　C. 0.9 A　　　　D. 1.2 A
13.如图所示的电路，电源电压保持不变，R1＝10 Ω.闭合开关S, 滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4
则下列选项正确的是(　　)
A. 滑片P在最右端时，通过R1、R2的电流之比为5∶8
B. 滑片P在最右端时，R1、R2两端电压之比为3∶1
C. 滑动变阻器的最大阻值为40 Ω
D. 电源电压为10 V
14.如图所示，滑动变阻器R2的最大阻值与定值电阻R1相等．闭合开关S，当滑片P在a端时，电压表示数为2 V，则电源电压为______V，此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1∶I2＝________.
　　　
15.如图所示的电路中， 电源电压为13.5 V，调节滑动变阻器滑片P从最右端b移动到最左端a.电流表示数由0.18 A变为0.54 A，则定值电阻R0＝________Ω，滑片位于b点时电压表示数为________V.
16.如图所示的电路中，电源电压恒定不变，已知R1＝3R2.当S1闭合，S2断开时，电压表示数为3 V，电流表示数为0.4 A，电阻R1为________Ω；当S1断开，S2闭合时，电流表示数为________A.
参考答案
1. C　【解析】开关闭合后，R1和R2串联，电流表测整个串联电路中的电流，电压表测R1两端的电压，电压表测R2两端的电压．滑片自左向右移动的过程中，R1阻值变小，则电路中的总电阻变小，在电源电压不变的条件下，电路中的电流变大，即电流表的示数变大，A错误；R2阻值不变，通过R2的电流变大，所以R2两端电压变大，即电压表示数变大，B错误；电压表与电流表的示数比值即为R1接入电路的阻值，R1阻值变小，即电压表与电流表的示数比值减小，C正确；电压表与电流表的示数比值即为R2的阻值，R2阻值不变，即电压表与电流表的示数比值不变，D错误．故选C.
2. D　【解析】根据串联分压原理可知，将定值电阻由10 Ω改接成5 Ω的电阻，电阻减小，其分得的电压减小，探究电流与电阻的关系实验中应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片P应向左端移动，使电压表的示数仍为2 V，定值电阻阻值减小，滑动变阻器接入电路的阻值也减小，电路中总电阻减小，则电流表示数变大，A、B错误；根据串联分压原理可知，将定值电阻由10 Ω改接成20 Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的关系实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器两端分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片P应向右端移动，使电压表的示数仍为2 V，定值电阻阻值增大，滑动变阻器接入电路的阻值也增大，总电阻增大，由欧姆定律可得电流表示数变小，C错误，D正确．故选D.
3. B　【解析】由题图可知，R2与滑动变阻器R1并联，电压表测电源电压，闭合开关S后，在滑片P向上移动的过程中，电源电压不变，所以电压表的示数不变；R2两端电压不变，通过R2的电流不变，电流表测干路电流，滑片P向上移动的过程中，滑动变阻器R1阻值变大，由I＝可知通过滑动变阻器的电流变小，并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表示数变小．故选B.
4. 不变　变小　【解析】分析电路图可知，定值电阻R2与滑动变阻器R1并联，电流表测干路的电流，电压表测电源电压，故滑片P向右移动时，电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器R1接入电路的电阻变大，根据并联电路的电阻特点可知，此时电路的总电阻将变大，电源电压不变，根据欧姆定律可知，电路总电流变小，即电流表的示数将变小．
5. C　【解析】只闭合开关S1时，电阻R1与R2串联，电流表测电路中的电流，电压表测R1两端的电压；当开关S1和S2都闭合时，电阻R2被短路，只有R1接入电路，电流表示数变大，电压表测电源电压，其示数变大，A、B错误；由于开关S2闭合前后，电压表和电流表示数的比值都等于电阻R1的阻值，R1是定值电阻，电阻大小不变，所以电压表和电流表示数的比值不变，C正确；因为开关S2闭合后，电压表示数变大，电流表示数变大，所以电压表和电流表示数和乘积变大，D错误．故选C.
6. D　【解析】由电路图可知，只闭合S1时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；若再闭合S2时，R2被短路，电压表测电源两端的电压，所以电压表的示数变大；电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，A、B错误；由R＝可知，电压表与电流表示数比值等于R1的阻值，则电压表与电流表示数的比值不变，C错误，D正确．故选D.
7. D　【解析】由图可知，闭合开关S、S1后，、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；测灯泡L1的电流，测干路电流，则电流表的示数小于示数，故B错误；当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表示数不变，而干路电流变小，因此电流表的示数变小，C错误，D正确．故选D.
8. C　【解析】当只闭合S1时，a表无示数，b表有示数，c表有示数且随P的移动发生变化，故可判断c是电流表，b是电压表，a是电流表，A错误；先闭合S1、S2时，只有R3连入电路，其他电阻被电流表c短路，电流表a无示数；再闭合S3时，三个电阻并联，电流表a此时测的是R1和R2并联时干路上的电流，故电流表a的示数将发生变化，B错误；当S1、S2、S3都闭合时，三个电阻并联，电压表b测的是电源电压，因并联电路中各支路电流互不影响，当滑片P移动时，a、b示数是不变的，C正确；当S1、S2、S3都闭合时，三个电阻并联，电压表b测电源电压，而电流表a测的是R1和R2并联时干路上的电流，故b表示数与a表示数的比值应该等于R1和R2并联时的电阻值，D错误．故选C.
9. D　【解析】由电路图可知，R1、R2串联，电压表测R1两端电压，所测物体温度升高时，R2阻值变小，根据I＝可知，电路中电流变大，即电流表示数变大，A、B错误；根据U1＝IR1可知，R1两端电压变大，即电压表示数变大，C错误，D正确．故选D.
10. D　【解析】由图可知，两个电阻串联，当有人经过通道遮蔽光线时，R1的阻值变大，电路的总电阻变大，由I＝可知通过电路的电流变小，即通过R2的电流变小，由U＝IR2可知R2两端的电压变小，由串联电路分压的规律可知R1两端的电压变大，D正确．故选D.
11. B　【解析】用酒精灯对钨丝加热时，可观察到小灯泡L的明显变暗直至熄灭，说明通过灯泡的电流变小，电源电压不变，由公式R＝知钨丝的电阻变大，则钨丝的电阻随温度的升高而变大，A、C错误；向钨丝吹气时，小灯泡变亮，说明电路中总电阻变小，钨丝的电阻变小，B正确；由实物图可知，小灯泡与钨丝串联，由串联电路的电流规律可知，通过小灯泡的电流与钨丝的电流相同，D错误．故选B.
12. C　【解析】由题意得：＝0.6 A①，＝I′②，得：I′＝×0.6 A，因为1<<＝＝2，所以0.6 A13. D　【解析】此电路为串联电路，电源电压不变，设电源电压为U，则U＝0.25 A×(10 Ω＋R2)①，U＝0.4 A×(10 Ω＋)②，解方程组求得电源电压U＝10 V，R2＝30 Ω ，C错误，D正确；当滑片P在最右端时，串联电路电流处处相等，因此电流之比为1∶1，A错误；根据串联分压原理可得，此时两电阻两端电压之比等于电阻之比为1∶3，B错误．故选D.
14. 4　1∶1　【解析】R1与R2串联，当P滑到a端时，电压表测整个R2两端电压，R1＝R2，所以U1＝U2＝2 V，所以电源电压为4 V；滑片在a端和b端，滑动变阻器R2都是最大阻值接入电路，电路中的电流无变化，所以I1∶I2＝1∶1.
15. 25　9　【解析】当滑片滑到a时只有R0接入电路中，此时电路中电流最大，所以电阻R0＝＝＝25 Ω，当滑片滑到b时滑动变阻器最大电阻和R0串联接入电路中，电路中电流最小，总电阻是R＝＝＝75 Ω，故滑动变阻器的最大电阻是RPmax＝R－R0＝75 Ω－25 Ω＝50 Ω，滑片位于b点时，电压表示数为UP＝I串RPmax＝0.18 A×50 Ω＝9 V.
16. 30　0.3
(
