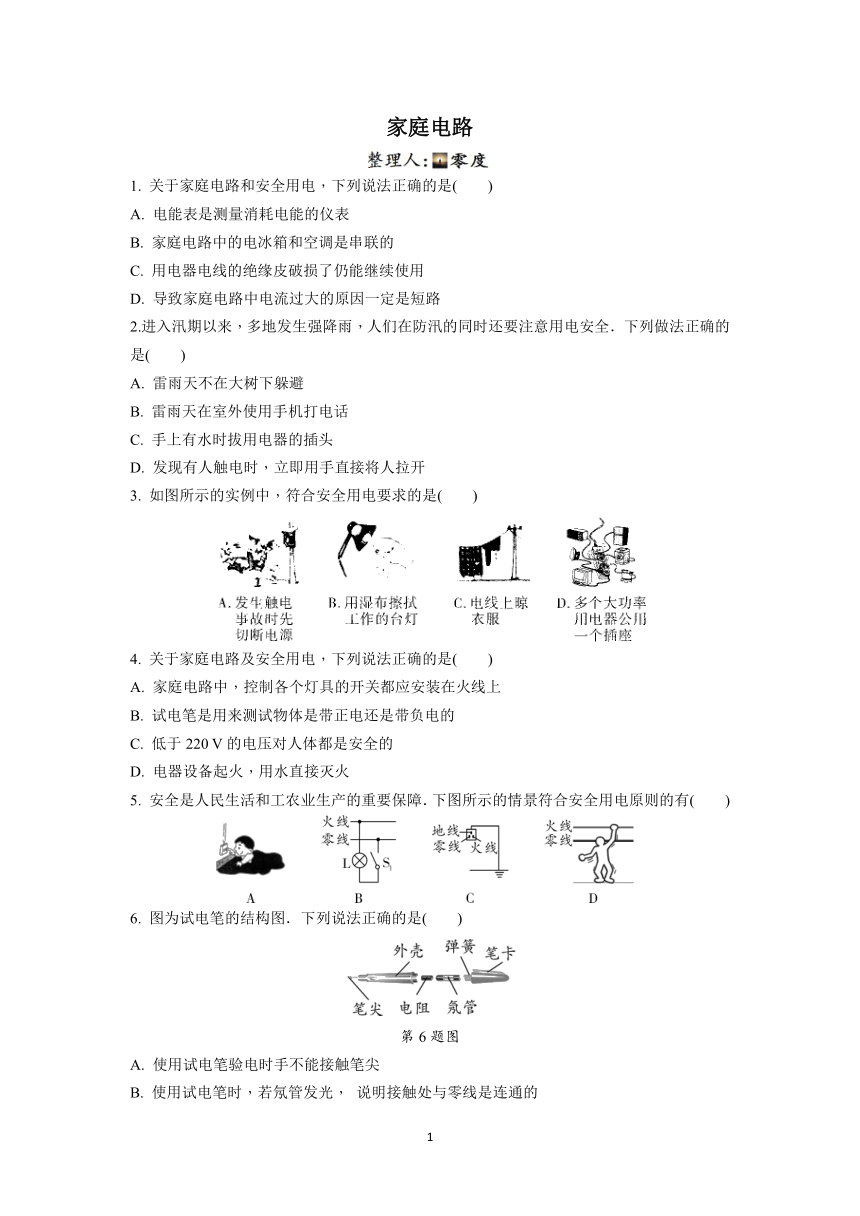

家庭电路
1. 关于家庭电路和安全用电，下列说法正确的是(　　)
A. 电能表是测量消耗电能的仪表
B. 家庭电路中的电冰箱和空调是串联的
C. 用电器电线的绝缘皮破损了仍能继续使用
D. 导致家庭电路中电流过大的原因一定是短路
2.进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全．下列做法正确的是(　　)
A. 雷雨天不在大树下躲避
B. 雷雨天在室外使用手机打电话
C. 手上有水时拔用电器的插头
D. 发现有人触电时，立即用手直接将人拉开
3. 如图所示的实例中，符合安全用电要求的是(　　)
4. 关于家庭电路及安全用电，下列说法正确的是(　　)
A. 家庭电路中，控制各个灯具的开关都应安装在火线上
B. 试电笔是用来测试物体是带正电还是带负电的
C. 低于220 V的电压对人体都是安全的
D. 电器设备起火，用水直接灭火
5. 安全是人民生活和工农业生产的重要保障．下图所示的情景符合安全用电原则的有(　　)
6. 图为试电笔的结构图．下列说法正确的是(　　)
第6题图
A. 使用试电笔验电时手不能接触笔尖
B. 使用试电笔时，若氖管发光， 说明接触处与零线是连通的
C. 使用试电笔验电时手不要接触笔卡
D. 试电笔外壳是导体

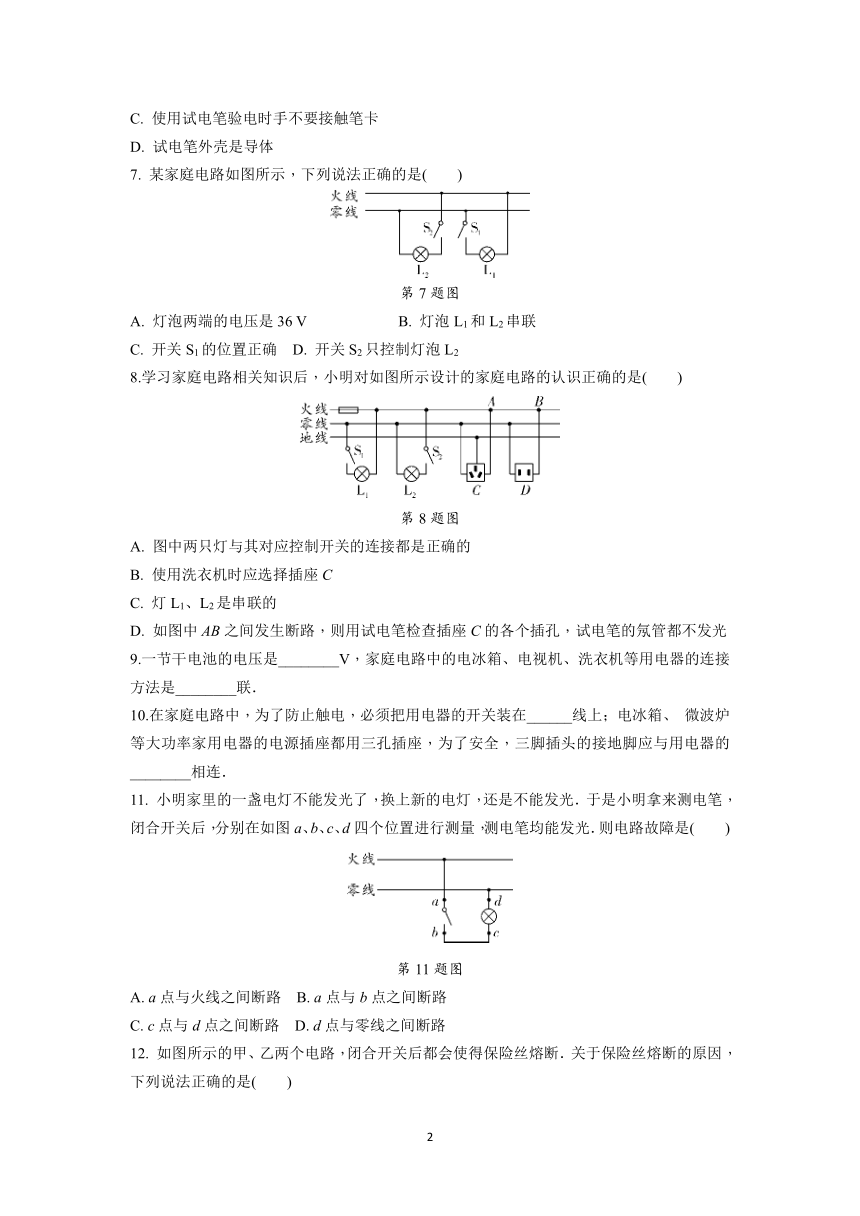

7. 某家庭电路如图所示，下列说法正确的是(　　)
第7题图
A. 灯泡两端的电压是36 V　　　　　　B. 灯泡L1和L2串联
C. 开关S1的位置正确 D. 开关S2只控制灯泡L2
8.学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是(　　)
第8题图
A. 图中两只灯与其对应控制开关的连接都是正确的
B. 使用洗衣机时应选择插座C
C. 灯L1、L2是串联的
D. 如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
9.一节干电池的电压是________V，家庭电路中的电冰箱、电视机、洗衣机等用电器的连接方法是________联．
10.在家庭电路中，为了防止触电，必须把用电器的开关装在______线上；电冰箱、 微波炉等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的________相连．
11. 小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光．于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光．则电路故障是(　　)
第11题图
A. a点与火线之间断路 B. a点与b点之间断路
C. c点与d点之间断路 D. d点与零线之间断路

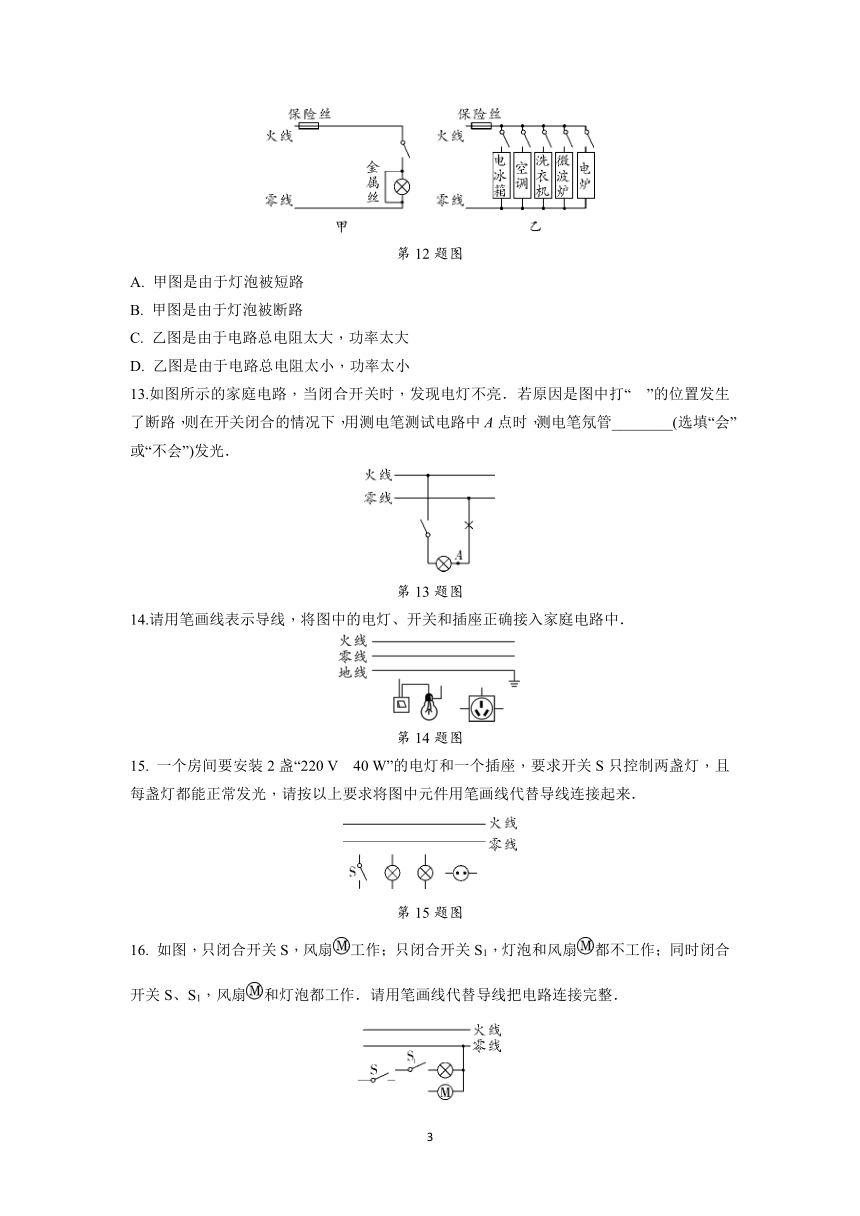

12. 如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断．关于保险丝熔断的原因，下列说法正确的是(　　)
第12题图
A. 甲图是由于灯泡被短路
B. 甲图是由于灯泡被断路
C. 乙图是由于电路总电阻太大，功率太大
D. 乙图是由于电路总电阻太小，功率太小
13.如图所示的家庭电路，当闭合开关时，发现电灯不亮．若原因是图中打“”的位置发生了断路，则在开关闭合的情况下，用测电笔测试电路中A点时，测电笔氖管________(选填“会”或“不会”)发光．
第13题图
14.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
第14题图
15. 一个房间要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．
第15题图
16. 如图，只闭合开关S，风扇工作；只闭合开关S1，灯泡和风扇都不工作；同时闭合开关S、S1，风扇和灯泡都工作．请用笔画线代替导线把电路连接完整．
参考答案
1. A　【解析】电能表是测量消耗电能的仪表，A正确；在家庭电路中，各用电器都是并联的，B错误；电线的绝缘皮破损后继续使用有触电危险，不符合安全用电原则，C错误；家庭电路中电流过大的原因有两个，发生短路或用电器总功率过大，D错误．故选A.
2. A　【解析】因为大树高度较高且能导电，因此雷雨天大树容易引雷，不能在大树下避雨，A正确；雷雨天应避免使用手机通话，容易造成触电事故，B错误；生活用水是导体，手上有水时，拔用电器插头，容易发生触电事故，所以应先把水擦干再拔用电器插头，C错误；发现有人触电时，千万不能用手将触电的人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，D错误．故选A.
3. A　【解析】发生触电事故，切断电源是首先要做的，A正确；湿布能导电，所以不能使用湿布擦拭工作的台灯，以防发生触电事故，B错误；在输电线上晾衣服，可能发生触电事故，是非常危险的，C错误；家里的多个大功率用电器不可共用一个插座，防止电路总功率过大，造成火灾，D错误．故选A.
4. A　【解析】家庭电路中，控制各个灯具的开关都应安装在火线上，断开开关时，可保证用电安全，A正确；试电笔的作用是检验家庭电路中的火线和零线，不能测试物体带正电或负电，B错误；只有不高于36 V的电压对人体才是安全的，220 V电压比安全电压高得多，C错误；水是导体，电器设备起火，不能用水直接灭火，容易发生触电事故，D错误．故选A.
5. C　【解析】插座属于带电体，小孩用手指去插插座上的插孔，有可能使电流传到人体上，使人触电，易发生安全事故，A不符合安全用电原则；为了用电安全，在安装灯泡时，开关应接在火线与灯泡之间，B不符合安全用电原则；三孔插座地线应与大地相接，左孔接零线，右孔接火线，上孔接地线，C符合安全用电原则；因为人体是导体，站在地上的人，身体接触火线时，会发生单线触电，D不符合安全用电原则．故选C.
6. A　【解析】使用试电笔时，手要接触笔尾金属笔卡，不能接触笔尖金属体，A正确，C错误；使用试电笔时，若氖管发光，表明接触处与火线是连通的，B错误；试电笔的外壳是绝缘体，D错误．故选A.
7. D　【解析】我国家庭电路交流电的电压为220 V，A错误；家庭电路用电器都是并联的，如图所示的灯泡L1和L2并联，B错误；开关应接在火线上，开关断开后电路断开，防止发生触电事故，开关S1接在零线上，位置错误，C错误；开关S2与灯泡L2串联，所以S2只控制灯泡L2，D正确．故选D.
8. B　【解析】开关应接在火线和灯泡之间，控制L1的开关连接错误，A错误；洗衣机的金属外壳应通过三孔插座接地，防止漏电，应选择插座C，B正确；L1和L2是并联的，C错误；AB之间断路，插座C的右孔仍然和火线连接，能使试电笔的氖管发光，D错误．故选B.
9. 1.5　并　【解析】一节干电池的电压为1.5 V；家庭电路中的电冰箱、电视机、洗衣机等用电器都是并联的．
10. 火　金属外壳　【解析】用电器的开关装在火线上，开关断开时，可以切断火线，防止发生触电事故；为了安全用电，电冰箱、微波炉等家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若用电器的金属外壳带电，电流会通过地线导入大地，防止触电事故的发生．
11. D　【解析】家庭电路中常见的电路故障有断路，短路，过载和接触不良这几类．根据题意可排除过载和接触不良，考虑短路和断路的情况，假如是短路，若火线的保险丝熔断或者空气开关断开，测电笔放在a、b、c、d处都不亮，这与题意矛盾．电灯不能发光，测电笔能发光，说明电路故障是断路，又因为当测电笔放在d点时，测电笔发光，说明电流从火线流过a、b、c处，然后通过d点流过测电笔以及拿电笔的手和人体，最后流入大地．测电笔电阻非常大，故此时电流太小，不足以使电灯发光，同时也说明这段电路都是通路，那么电路故障只能是d点与零线之间断路．故选D.
12. A　【解析】甲图灯泡被金属丝短路，金属丝电阻很小，根据I＝，电路中电流非常大，使保险丝熔断，A正确，B错误；乙图是并联电路，并联的用电器越多，总电阻越小，总功率越大，根据I＝，电路中电流非常大，使保险丝熔断，C、D错误．故选A.
13. 会　【解析】由于A点与零线之间发生了断路故障，所以，用测电笔测试A点时，灯泡、测电笔(主要含氖管和高值电阻)和人体被接入到火线和大地之间．而火线和大地之间有220 V的电压，所以有微量电流通过氖管，氖管会发光．
14. 如答图所示
第14题答图
【解析】灯泡灯尾金属经过开关接火线，开关应接在火线和灯泡之间，零线直接接入螺旋套；三孔插座的接法是“左零右火上接地”，如答图所示．
15. 如答图所示
第15题答图
16. 如答图所示
第16题答图
【解析】闭合开关S，仅风扇工作，仅闭合开关S1时，灯泡和风扇都不能工作，由此可知，开关S在干路，开关S1在支路，同时闭合开关S、S1时风扇和灯泡都能工作，说明开关S1在灯泡支路，如答图所示．
(
