浙教版科学中考复习专题训练：欧姆定律【word，含答案】

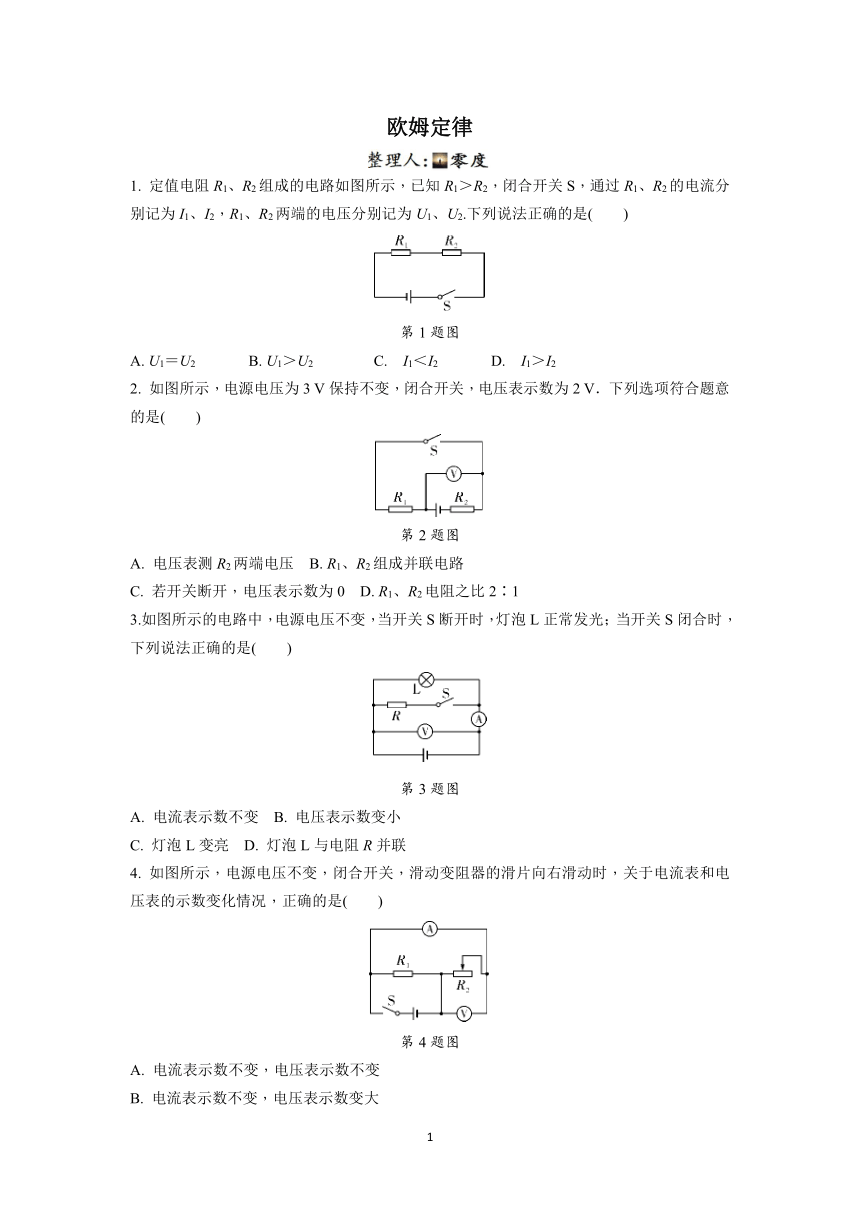

欧姆定律
1. 定值电阻R1、R2组成的电路如图所示，已知R1＞R2，闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2.下列说法正确的是(　　)
第1题图
A. U1＝U2　　 　B. U1＞U2 　　 　C. I1＜I2　　 　D. I1＞I2　　　　
2. 如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V．下列选项符合题意的是(　　)
第2题图
A. 电压表测R2两端电压 B. R1、R2组成并联电路
C. 若开关断开，电压表示数为0 D. R1、R2电阻之比2∶1
3.如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是(　　)
第3题图
A. 电流表示数不变 B. 电压表示数变小
C. 灯泡L变亮 D. 灯泡L与电阻R并联
4. 如图所示，电源电压不变，闭合开关，滑动变阻器的滑片向右滑动时，关于电流表和电压表的示数变化情况，正确的是(　　)
第4题图
A. 电流表示数不变，电压表示数不变
B. 电流表示数不变，电压表示数变大
C. 电流表示数变小，电压表示数不变
D. 电流表示数变小，电压表示数变大

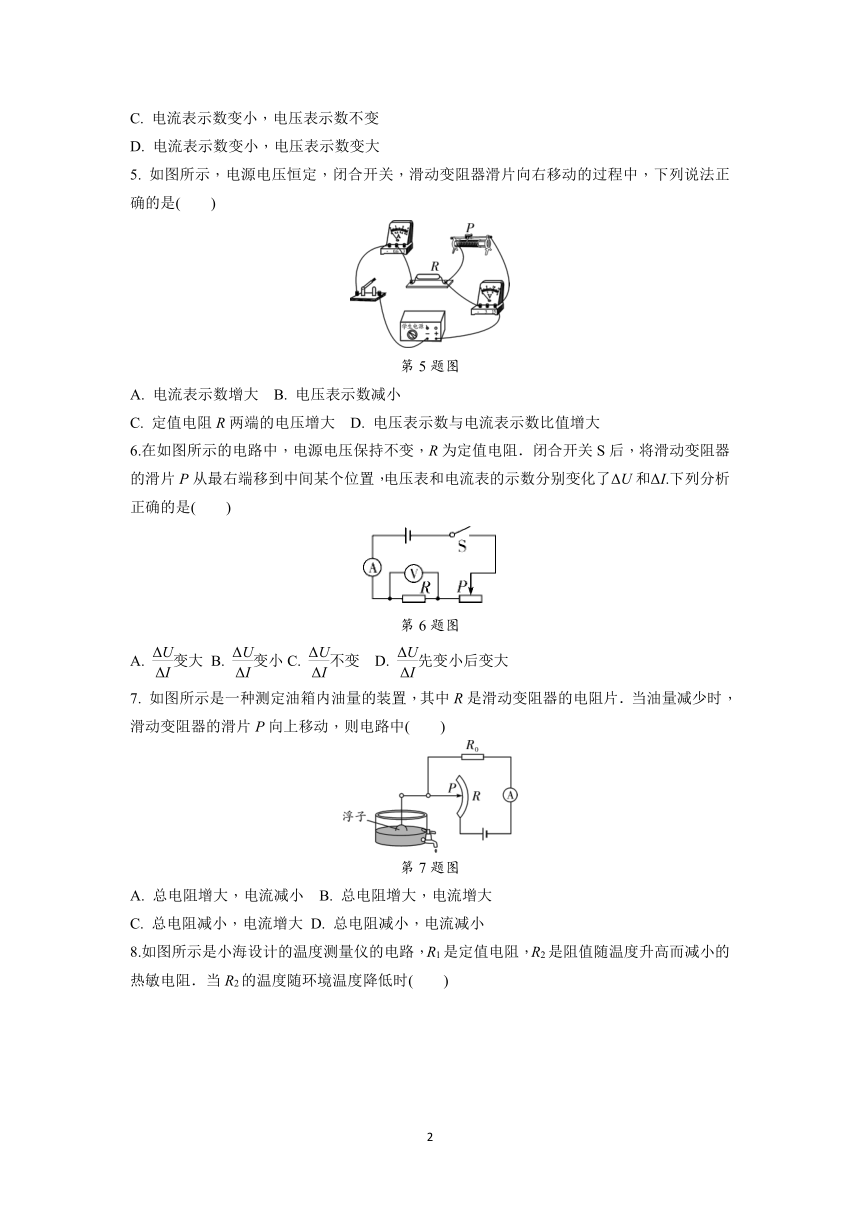

5. 如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是(　　)
第5题图　
A. 电流表示数增大 B. 电压表示数减小
C. 定值电阻R两端的电压增大 D. 电压表示数与电流表示数比值增大
6.在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是(　　)
第6题图
A. 变大 B. 变小C. 不变 D. 先变小后变大
7. 如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片．当油量减少时，滑动变阻器的滑片P向上移动，则电路中(　　)
第7题图
A. 总电阻增大，电流减小 B. 总电阻增大，电流增大
C. 总电阻减小，电流增大 D. 总电阻减小，电流减小
8.如图所示是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻．当R2的温度随环境温度降低时(　　)
　　
第8题图
A. 电流表的示数增大 B. 电压表的示数增大
C．电压表的示数增大 D. 电压表的示数减小

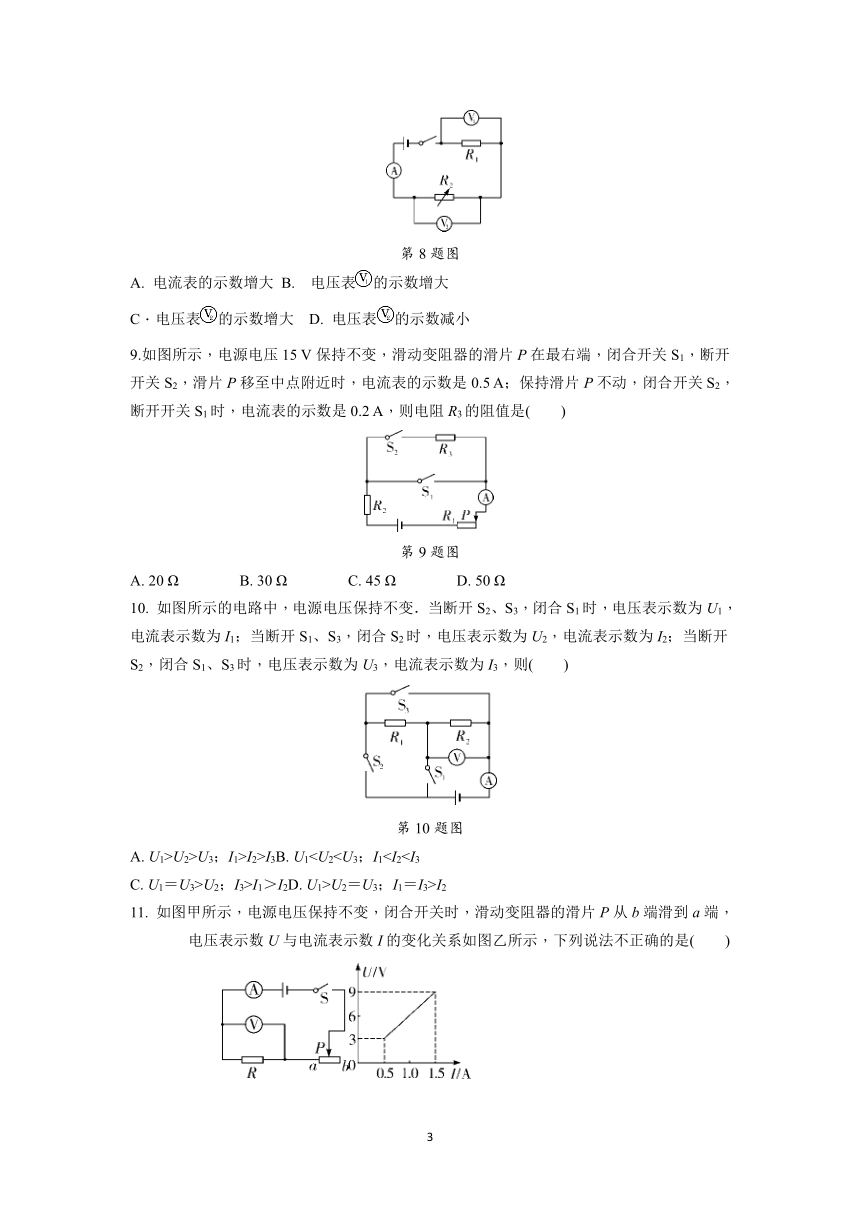

9.如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端，闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是(　　)
第9题图
A. 20 Ω　　　　B. 30 Ω　　　　C. 45 Ω　　　　D. 50 Ω
10. 如图所示的电路中，电源电压保持不变．当断开S2、S3，闭合S1时，电压表示数为U1，电流表示数为I1；当断开S1、S3，闭合S2时，电压表示数为U2，电流表示数为I2；当断开S2，闭合S1、S3时，电压表示数为U3，电流表示数为I3，则(　　)
第10题图
A. U1>U2>U3；I1>I2>I3B. U1C. U1＝U3>U2；I3>I1＞I2D. U1>U2＝U3；I1＝I3>I2
11. 如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是(　　)
甲 乙
　　　　　　　
A. 电源电压是9 V
B. 定值电阻R的阻值是6 Ω
C. 滑动变阻器的阻值范围是0～18 Ω
D. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V
12.一灯泡标有“6 V　3 W”的字样，现仅有8 V的电源，要使小灯泡正常发光，应该给小灯泡______(选填“串”或“并”)联一个________Ω的电阻．(不考虑灯泡电阻受温度的影响)
13. 某简易电子温度计的工作原理如图甲所示，R为热敏电阻，其阻值随温度的变化如图乙所示，R0为保护电阻，电源电压恒定．闭合开关S.温度升高，电流表的示数会________，电压表的示数会________．(均选填“减小”“增大”或“不变”)
第13题图
14.如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω，若只使R2、R3并联接入电路，则应闭合开关________，此时电流表的示数为I1；要使电阻R1、R2串联，应断开开关S1、S2，此时电流表示数为I2，则I1∶I2＝________．
第14题图
15. 如图所示为某种灯泡的电流I与电压U的关系图像．若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为________A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为________Ω.
第15题图
16. 如图所示的电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表示数为________ V，电流表示数为________A.

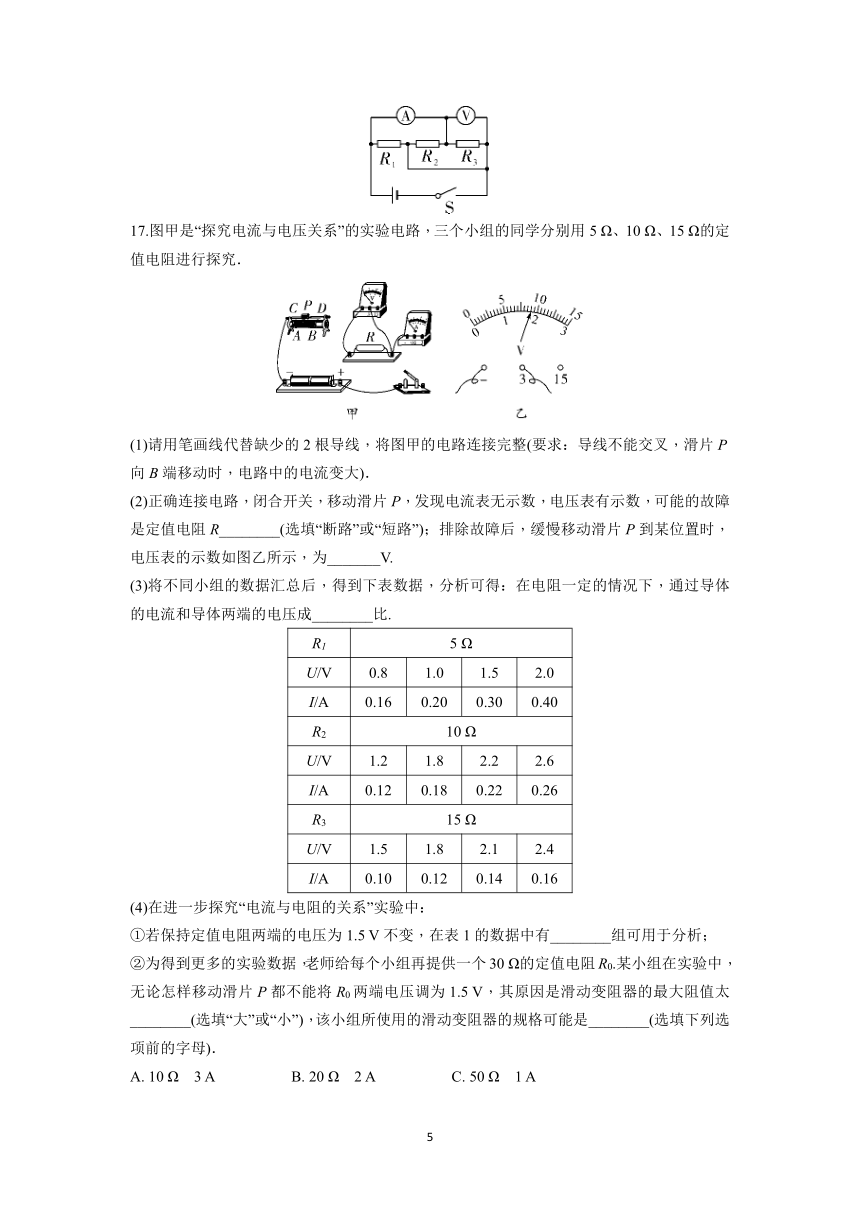

17.图甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用5 Ω、10 Ω、15 Ω的定值电阻进行探究．
(1)请用笔画线代替缺少的2根导线，将图甲的电路连接完整(要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大)．
(2)正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数，可能的故障是定值电阻R________(选填“断路”或“短路”)；排除故障后，缓慢移动滑片P到某位置时，电压表的示数如图乙所示，为_______V.
(3)将不同小组的数据汇总后，得到下表数据，分析可得：在电阻一定的情况下，通过导体的电流和导体两端的电压成________比.
R1 5 Ω
U/V 0.8 1.0 1.5 2.0
I/A 0.16 0.20 0.30 0.40
R2 10 Ω
U/V 1.2 1.8 2.2 2.6
I/A 0.12 0.18 0.22 0.26
R3 15 Ω
U/V 1.5 1.8 2.1 2.4
I/A 0.10 0.12 0.14 0.16
(4)在进一步探究“电流与电阻的关系”实验中：
①若保持定值电阻两端的电压为1.5 V不变，在表1的数据中有________组可用于分析；
②为得到更多的实验数据，老师给每个小组再提供一个30 Ω的定值电阻R0.某小组在实验中，无论怎样移动滑片P都不能将R0两端电压调为1.5 V，其原因是滑动变阻器的最大阻值太________(选填“大”或“小”)，该小组所使用的滑动变阻器的规格可能是________(选填下列选项前的字母)．
A. 10 Ω　3 A　　　　　B. 20 Ω　2 A　　　　　C. 50 Ω　1 A
18.用如图甲所示的电路“探究电流与电阻的关系”，电源电压恒为6 V，定值电阻R备有(5 Ω、10 Ω、20 Ω、40 Ω)各一个．
　
甲 乙
(1)闭合开关前，滑动变阻器的滑片P应滑到最________(选填“左”或“右”)端．
(2)将5 Ω的定值电阻接入电路，闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零，其原因可能是________(填选项)．
A. 定值电阻R短路　　　B. 定值电阻R断路　　　C. 滑动变阻器短路
(3)不改变滑动变阻器滑片的位置，将5 Ω的电阻换成10 Ω的电阻，闭合开关后，为保证电压表示数与更换前相同，滑片P应向________(选填“左”或“右”)端滑动．
(4)实验中依次接入定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数变化的图像乙，由图乙可知：电压一定时，电流与电阻成________比．
(5)为完成整个实验，应该选择________(填选项)种规格的滑动变阻器．
A. 50 Ω　1.0 A　　　B. 100 Ω　1.2 A　　　C. 20 Ω　0.6 A
19. 一小灯泡额定电压为2.5 V，图a是测量其电阻的实验电路图．
(1)请按照图a，将图b中的实物电路连接完整．
(2)闭合开关，调节滑动变阻器，当电压表示数为2.50 V时，小灯泡正常发光，电流表示数如图c所示，则此时通过小灯泡的电流为________A.
(3)调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光．可以猜想此过程中灯丝的温度________(选填“升高”“不变”或“降低”)．
(4)测量数据如下表所示.
电压U/V 2.50 2.10 1.70 1.30 0.90 0.50
电流I/A 0.26 0.24 0.21 0.19 0.16
分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越________．
20. 某学习小组测量未知电阻Rx的阻值，他们分成A、B两组用不同方法进行实验．
(1) A组设计了如图甲所示的电路图．
①请用笔画线代替导线将实物电路图乙连接完整，要求滑动变阻器的滑片P向左滑动时电路中的电流变大．
②在开关闭合之前，滑动变阻器的滑片P应滑至最________端 (选填“左”或“右”)．这样做的目的是____________________．
③闭合开关S，将滑动变阻器的滑片P滑至某一位置后， 电压表的示数为2.4 V，电流表的示数I如图丙所示，则I＝______A，待测电阻Rx＝______Ω.
(2)B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值为R0.
图丁
①闭合S1，断开S2时，电压表的示数为U1;
②闭合S1、S2时，电压表的示数为U2；
③电阻Rx＝________(用U1、 U2、 R0表示)．
(3)评估A、B两组实验，使用A组实验的优点是______________________________________.
21. 图示为“研究小灯泡灯丝的阻值变化特点”的电路图．实验所选用的器材均能符合实验要求，其中部分器材的规格如下：小灯泡(额定电压3.8 V，额定电流0.32 A)；电压表(量程3 V，内阻3 000 Ω)；电流表(量程500 mA，内阻0.5 Ω)，定值电阻R0(阻值1 000 Ω)．按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示数为2.7 V，电流表的示数为315 mA，求此时
(1)小灯泡两端的电压；
(2)通过小灯泡的电流；
(3)小灯泡灯丝的阻值．
22. 甲、乙两地相距100 km，在甲、乙两地之间沿直线架设了两条用同种材料制成的粗细均匀的输电线，投入使用前，需要对输电线进行测试．技术人员在甲地用电源、电压表和电流表接成如图所示电路进行测试，当在乙地输电线两端接入阻值为10 Ω的电阻时(图中未画出)，电压表示数为5.0 V，电流表示数为0.10 A；保持电源电压不变，技术人员在某处将输电线设置成短路(图中未画出)，再次测试时，电流表示数为0.25 A．求：
(1)甲、乙两地间每条输电线的电阻值；
(2)短路位置离甲地的距离．
23. 某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10 Ω，R为压敏电阻(厚度不计)，位于油箱底部，表是一量程为0～0.6 A的电流表，作为油量指示表．压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示．已知加满汽油时油的深度为0.4 m，表示数为0.6 A，汽油密度ρ油＝0.7×103 kg/m3，g取10 N/kg.求：
(1)加满汽油时汽油在油箱底部产生的压强；
(2)电源的电压；
(3)汽油耗尽时电流表的示数．
参考答案
1. B　【解析】两电阻串联在电路中，通过各电阻的电流相等；在串联电路中，电压的分配与电阻成正比，即电阻大的分得的电压高，因为R1>R2，则U1>U2，B正确．故选B.
2. D　【解析】当开关闭合后，两个电阻串联，电压表测量R1两端的电压，A、B错误；若开关断开，电压表通过电阻R2接在电源上，示数不为0，C错误；闭合开关，R2两端的电压为U2＝U－U1＝3 V－2 V＝1 V，根据串联电路中电压与电阻成正比可知，R1与R2的电阻之比为＝＝＝，D正确．故选D.
3. D　【解析】由题图可知，此电路为并联电路，当开关S断开时，只有灯泡L工作，电压表测量电源电压，当开关S闭合时，电阻R和灯泡L并联，由于灯泡L两端电压不变，所以灯泡L的亮度不变，电压表示数不变，由于增加一个支路，因此干路电流变大，电流表测量干路电流，所以电流表示数变大，A、B、C错误，D正确．故选D.
4. C　【解析】由图可知，当开关闭合时，定值电阻R1与滑动变阻器R2并联，电流表测量通过滑动变阻器R2的电流，电压表测量电源的电压，当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻变大，由于滑动变阻器两端的电压等于电源电压不变，由欧姆定律I＝可知，通过滑动变阻器的电流变小，即电流表的示数变小，而电源电压不变，所以电压表的示数不变，C正确，A、B、D错误．故选C.
5. D　【解析】由图可知，电阻R和滑动变阻器串联，电流表测电路中的电流，电压表测量滑动变阻器两端的电压；滑片向右移动时，变阻器接入电路的阻值增大，电压表的示数变大，电流表示数减小，A、B错误；根据串联分压的特点，定值电阻R两端的电压减小，C错误；电压表示数与电流表示数的比值等于滑动变阻器接入电路的阻值，是增大的，D正确．故选D.
6. C　【解析】电压表测量定值电阻两端的电压，电流表测电路中的电流，电压表和电流表的示数变化量的比值为，等于定值电阻R的阻值，所以不变，C正确．故选C.
7. A　【解析】由图可知，滑动变阻器的电阻片R与定值电阻R0串联，当滑片向上移动时，滑动变阻器接入电路的阻值增大，电路中总电阻增大，电流减小，A正确．故选A.
8. C　【解析】由图可知，两电阻串联，电压表测R1两端的电压，电压表测R2两端的电压，电流表测电路中的电流，当环境的温度降低时，R2的阻值增大，总电阻增大，总电流减小，即电流表示数减小，A错误；由U＝IR得，U1＝IR1，R1为定值电阻，所以电压表示数减小，B错误；因串联电路的总电压等于各个串联电阻两端的电压之和，所以U2＝U－U1，所以示数增大，C正确，D错误．故选C.
9. C　【解析】闭合开关S1，断开开关S2，R1与R2串联，滑片P移至中点附近时，根据串联电路的特点和欧姆定律，则R1＋R2＝＝30 Ω①；保持滑片P不动，只闭合开关S2时，R1、R2、R3串联，则R1＋R2＋R3＝＝75 Ω②；则R3＝45 Ω，C正确．故选C.
10. C　【解析】①当断开S2、S3，闭合S1时，只有R2接入电路，电压表测电源电压，所以电源电压为U1，I1＝；②当断开S1、S3，闭合S2时，R1和R2串联，电压表测量R2两端的电压，U2＝，I2＝；③当断开S2，闭合S1、S3时，R1和R2并联，电压表测量电源电压，U3＝U1，电流表测干路电流，电流表示数I3＝＋；由此可知，U1＝U3>U2，I3>I1>I2，C正确，A、B、D错误．故选C.
11. C　【解析】当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图像可知，电路中的最大电流为1.5 A，此时电压表的示数为9 V，即电源的电压为9 V，A正确；由I＝可得，定值电阻R的阻值R＝＝＝6 Ω，B正确；当定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图像可知，电路中的最小电流I′＝0.5 A，则电路中的总电阻R总＝＝＝18 Ω，因串联电路中总电阻等于各分电阻之和，所以滑动变阻器的最大阻值R滑＝R总－R＝18 Ω－6 Ω＝12 Ω，滑动变阻器的阻值范围为0～12 Ω，C错误；若定值电阻R出现接触不良时，电流表没有示数，电压表示数约等于电源电压，约为9 V，D正确．故选C.
12. 串　 4　【解析】电源电压为8 V，如果并联一个电阻，小灯泡两端的电压为8 V，不符合题意，所以只能串联一个电阻；灯泡正常发光的电流I1＝＝＝0.5 A, R1＝＝ ＝12 Ω，R总＝＝＝16 Ω，R2＝ R总－R1＝16 Ω－12 Ω＝4 Ω，所以应串联一个阻值为4 Ω的电阻．
13. 增大　减小　【解析】由图甲可知，两电阻串联，电压表测R的电压，电流表测电路的电流，由图乙知，温度升高时电阻R变小，根据串联电路电阻的规律，总电阻变小，由欧姆定律，电流表示数增大，根据U＝IR，定值电阻R0的电压变大，由串联电路电压的规律，电压表示数减小．
14. S1、S2　4∶1　【解析】如图所示，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，所以应闭合开关S1、S2，此时电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻R＝＝＝5 Ω，此时电流表的示数I1＝＝；断开开关S1、S2时，R1、R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，此时电流表的示数I2＝＝＝，所以，I1∶I2＝∶＝4∶1.
15. 0.2　 6　【解析】由于串联电路具有分压作用，6只相同的小灯泡串联接在电压为6 V的电源上，每只小灯泡两端的电压为1 V，由图像可知，当小灯泡两端电压为1 V时，通过小灯泡的电流为0.2 A；当把灯泡与一电阻并联在电压为6 V的电源上时，由图像可知，通过小灯泡的电流为0.5 A，所以通过电阻的电流为I电阻＝I－IL＝1.5 A－0.5 A＝1 A，电阻的阻值为R＝＝＝6 Ω.
16. 3　0.6　【解析】由电路图可知，R1、R2和R3并联，电压表测电源电压，则电压表的示数为3 V；电流表测R2和R3的电流之和，通过R2和R3的电流相等，即I＝＝＝0.3 A．故电流表的示数为0.6 A.
17. (1)如答图所示　(2)断路　1.8　(3)正　(4)① 2　② 小　B
第17题答图
【解析】(1)根据题目要求“滑片P向B端移动时，电路中的电流变大”可知：滑片P向B端移动时，滑动变阻器接入电路的电阻变小，故将滑动变阻器的“B”接线柱与定值电阻的左接线柱连接；由于电源电压为3 V，实验中的最小电阻为5 Ω，则电路中的最大电流I＝＝＝0.6 A，则电流表应选择0～0.6 A的量程，具体如答图所示；(2)由题意可知：电流表无示数，说明电路中可能发生了断路，电压表有示数，说明电压表和电源之间没有发生断路，因此，造成该故障的原因可能是定值电阻R断路；由图乙可知：电压表所选的量程为0～3 V，其分度值为0.1 V，则其示数为1.8 V；(3)由表中数据可知：在电阻一定的情况下，导体两端的电压和通过导体的电流之比为一定值，即通过导体的电流和导体两端的电压成正比；(4)①在“探究电流与电阻的关系”时，要控制定值电阻两端的电压为1.5 V不变，改变定值电阻的阻值，故表中“R1＝5 Ω、U＝1.5 V、I＝0.30 A”“R3＝15 Ω、U＝1.5 V、I＝0.10 A”两组数据可用于分析；②为了保持定值电阻两端的电压为1.5 V不变，则滑动变阻器两端的电压应保持3 V－1.5 V＝1.5 V不变；由“串联分压”可知：滑动变阻器接入电路的电阻应与定值电阻的阻值相等，当滑动变阻器最大阻值小于定值电阻的阻值时，无论怎样移动滑片P都不能将R0两端电压调为1.5 V，所以原因是滑动变阻器的最大阻值太小；该小组所使用的滑动变阻器能完成其他各组实验，且所选定值电阻的阻值越大，滑动变阻器接入电路的电阻也越大，则能完成其他各组实验的滑动变阻器的阻值至少为15 Ω，A、C不符合题意，只有B符合题意．故选B.
18. (1)左　(2)B　(3)左　(4)反　(5)B
【解析】(1)闭合开关前，滑动变阻器的滑片要置于阻值最大的位置，图甲是把滑片右边的电阻接入电路的，所以滑片要位于最左端；(2)电流表示数为零，说明电路出现了断路，电压表有示数，说明电源与电压表之间电路为通路，故障可能为定值电阻R断路；(3)研究电流与电阻关系时，要控制电阻两端的电压一定，当电阻换大时，电阻两端的电压变大，滑动变阻器的阻值也要调大，所以滑片应该向左调；(4)由图像可以看出，电流与电阻的倒数成正比，所以，电流与电阻成反比；(5)由图像可以看出，本次实验控制电阻两端的电压是2 V，滑动变阻器分的电压为4 V，当用40 Ω电阻做实验时，滑动变阻器需要的阻值为80 Ω，应该选“100 Ω　1.2 A”的滑动变阻器．故选B.
19. (1)如答图所示　(2)0.28　(3)降低　(4)小
第19题答图
【解析】(1)由图a可知，滑动变阻器的滑片向右移动时接入电路的电阻减小，故将滑动变阻器的左上和右下接线柱连入电路，且由图c可知电流表选择的量程为0～0.6 A，具体如答图所示；(2)图c中电流表选择的量程为0～0.6 A，分度值为0.02 A，指针指在“0.2”刻度后第4格，故此时电流表的示数为0.2 A＋4×0.02 A＝0.28 A；(3)由P＝UI可知，移动滑动变阻器滑片，使加在灯泡两端电压减小，则滑动变阻器两端电压增大，滑动变阻器接入电路中的阻值增大，电路电流减小，小灯泡消耗的电功率减小，因此灯丝温度降低；(4)由表中数据可得，当电压减小时，由欧姆定律可知，小灯泡的电阻分别约为8.9 Ω、8.1 Ω、7.1 Ω、6.2 Ω、4.7 Ω、3.1 Ω，由此可知，小灯泡两端的电压越低，其灯丝电阻越小．
20. (1)①如答图所示　②右　保护电路　③ 0.24　10
(2)③　(3)实验过程简单，可多次测量求出待测电阻的平均值，减小实验误差
第20题答图
【解析】(1)①根据滑片向左滑动时，电路中电流变大，则滑动变阻器接入电路的电阻应变小，因此滑动变阻器接线柱应选左下端，如答图所示；②为保护电路，闭合开关前需将滑片放在阻值最大处，即最右端；③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4 V，由丙图可知，电流表使用0～0.6 A量程，分度值为0.02 A，示数为0.24 A，电阻Rx的阻值为：Rx＝＝＝10 Ω；(2)在缺少电流表的情况下，设计了如图丁所示的电路图，R0阻值已知，来测量未知电阻Rx的阻值．①当闭合S1，断开S2，电压表与R0串联，电压表测电源电压，示数为U1；②当S1、S2都闭合时，Rx与R0串联，电压表测Rx两端的电压，电压表示数为U2；由I＝可得，电路中的电流为I＝；③所以待测电阻的阻值：Rx＝；(3)比较A、B两组的实验，A组的实验过程简单，可通过移动滑动变阻器的滑片取不同的电压值和对应的电流值，可多次测量求出待测电阻的平均值，减小实验误差．
21. 解：(1)由题可知，电压表两端电压为2.7 V
通过电压表的电流为I＝＝＝9×10－4 A
电压表与定值电阻R0串联，故通过R0的电流为I＝9×10－4 A
R0两端的电压为U0＝IR0＝9×10－4 A×1 000 Ω＝0.9 V
电压表和R0整体两端的总电压为U总＝UV＋U0＝2.7 V＋0.9 V＝3.6 V
故小灯泡两端电压UL＝U总＝3.6 V
(2)电流表测量的是小灯泡所在支路和电压表与R0所在支路的总电流，电流表示数为315 mA
R0所在支路的电流为I＝9×10－4 A＝0.9 mA
故通过小灯泡的电流为：IL＝I总－I＝315 mA－0.9 mA＝314.1 mA
(3)由欧姆定律可得，此时小灯泡灯丝的阻值为RL＝＝＝≈11.5 Ω
22. 解：(1)第一次测试时，电路中电压为U1＝5 V，电流为I1＝0.1 A，设此时电路的总电阻为R1，则R1＝＝＝50 Ω
设每条输电线的电阻值为R0，在乙地输电线两端所接电阻阻值为R＝10 Ω，则R0＝＝＝20 Ω
(2)在某处将输电线设置成短路后，电路中电压为U1＝5 V，电流为I2＝0.25 A，设此时电路的总电阻为R2，则R2＝＝＝20 Ω
设短路位置与甲地之间每条输电线的电阻值为Rx，则Rx＝R2＝10 Ω
甲、乙两地相距为x1＝100 km，设短路位置距离甲地的距离为x2，则
x2＝x1＝×100 km＝50 km
23. 解：(1)加满汽油时油的深度为0.4 m，所以加满汽油时汽油在油箱底部产生的压强为
p＝ρ油gh＝0.7×103 kg/m3×10 N/kg×0.4 m＝2.8×103 Pa
(2)加满汽油时汽油在油箱底部产生的压强为2.8×103 Pa，由乙图可知，此时压敏电阻的电阻值R＝10 Ω，R0＝10 Ω，根据串联电路的特点和I＝可得，电源电压为U＝I(R＋R0)＝0.6 A×(10 Ω＋10 Ω)＝12 V
(3)汽油耗尽时，压敏电阻受压强为0，由乙图可知，此时压敏电阻连入电路的阻值R′＝110 Ω，由串联电路特点和欧姆定律可得此时电路中电流即电流表示数为
I′＝＝＝0.1 A
(
