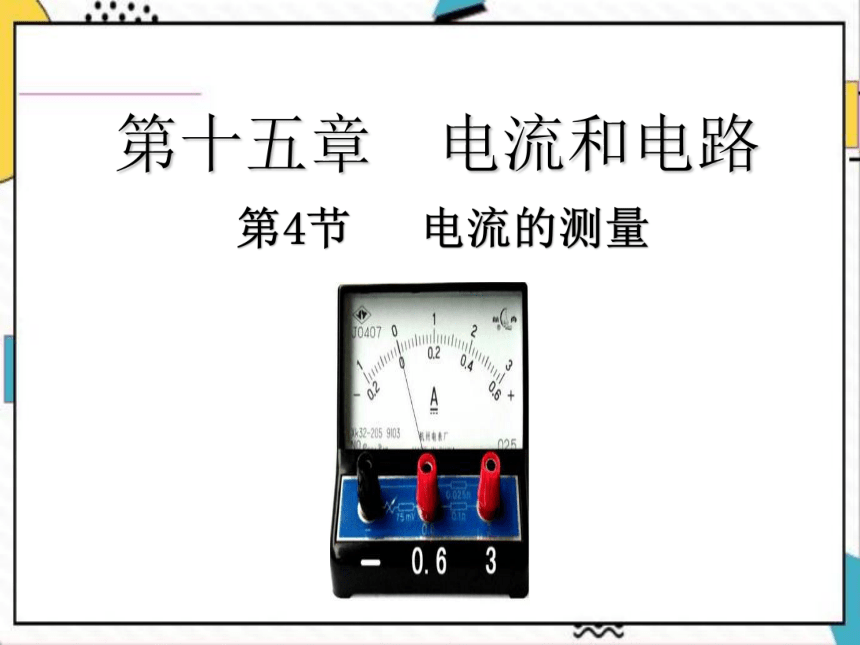

第十五章 电流和电路
第4节 电流的测量

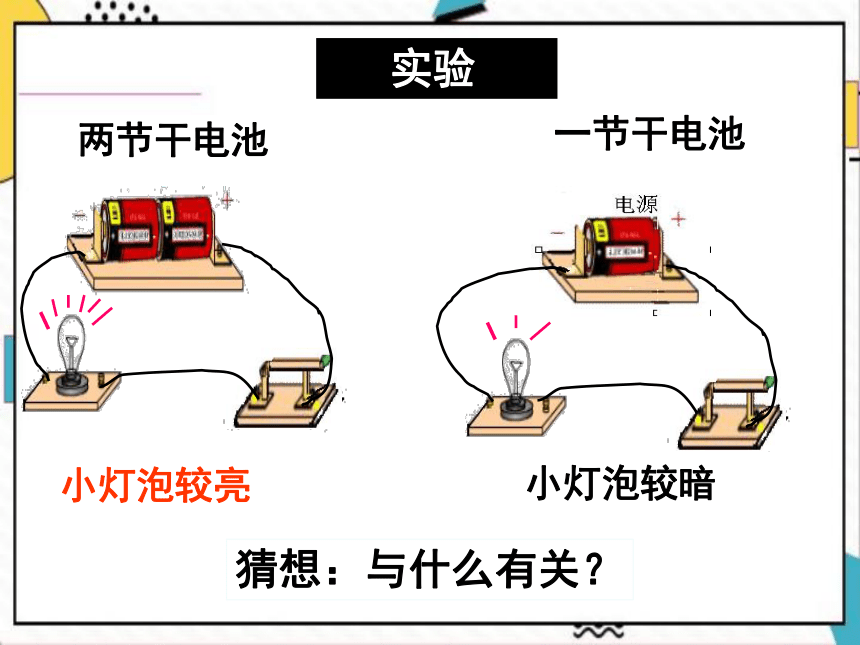

两节干电池
猜想：与什么有关？
小灯泡较亮
小灯泡较暗
一节干电池
实验

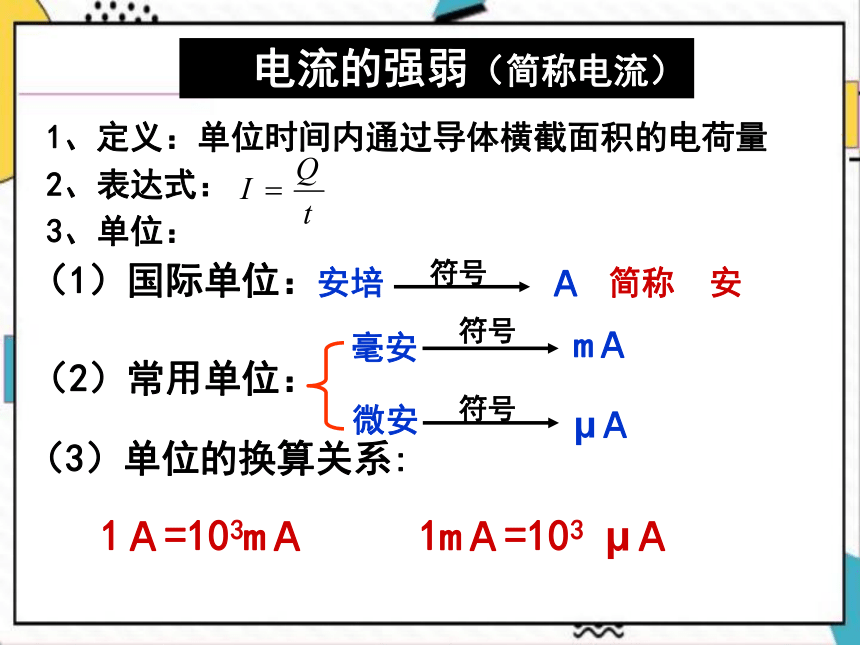

电流的强弱（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
Ａ
简称 安
1Ａ=103mＡ
1mＡ=103 Ａ
2、表达式：
3、单位：
1、定义：单位时间内通过导体横截面积的电荷量
1、0.5Ａ= mＡ = Ａ
500
5×105
2、200 mＡ = Ａ= Ａ
0.2
2×105
×10 3
×10 -3
×10 3
×10 6
进率：1000
练一练
如何测量下面两个电路中通过的电流

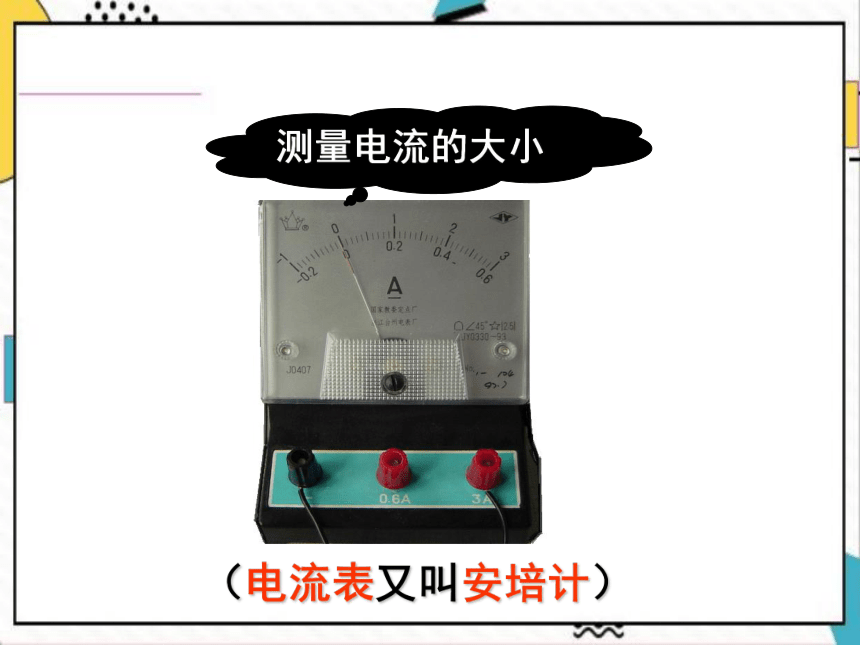

使用仪器：电流表
实验
（电流表又叫安培计）
测量电流的大小

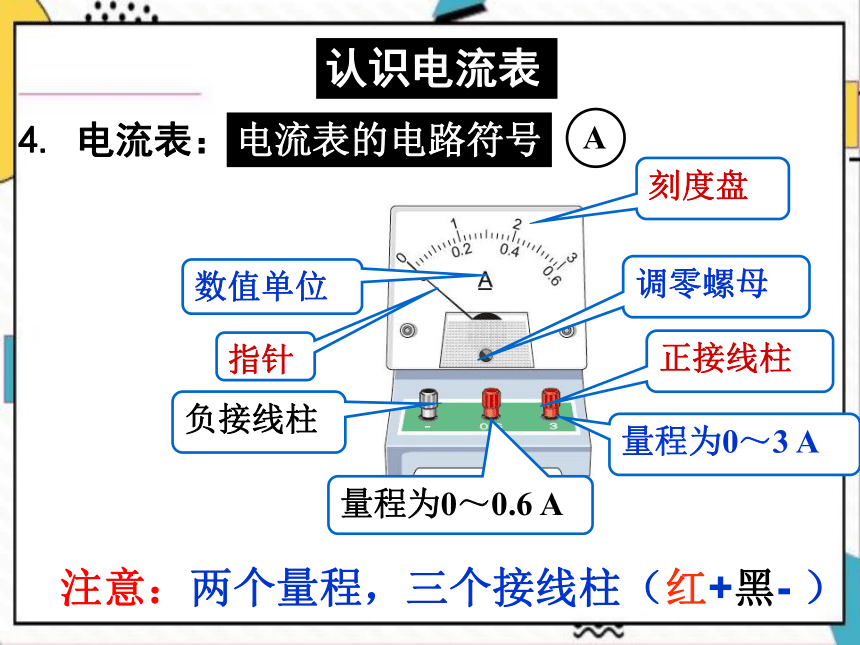

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
4. 电流表：
电流表的电路符号
A
注意：两个量程，三个接线柱（红+黑- ）
认识电流表
电流表读数步骤：
第二步：先读大格
第三步：再读小格
第一步：确定量程,分度值
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
先用最大量程，迅速试触。
如果指针偏转太小，再使用较小的量程。
如果指针偏转超出量程，则改用较大量程
试触法
请读出下列电流表的示数。
0.58 A
1.4 A
0～0.6 A
2大格
0.4 A
9小格
0～3 A
1大格1A
4小格
0.02 ×9=0.18A
0.4A+0.18A=
0.1 ×4=0.4A
1A+0.4A=
练一练
（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，
从负接线柱流出。
（3）必须正确选择量程。
（4）不允许把电流表直接连到电源的两极！
电流表连接
强调
不要把电流表直接连到电源的两极上．
电流表与被测用电器要串联；
电流要从电流表的“+”接线柱进，“-”接线柱出
不要超过电流表的量程；
练一练——判断正误
以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
练一练——判断正误
1. 某同学在测通过灯泡的电流时,刚一“试触”就发现电流表的指针迅速摆动超过最大刻度,发生这种情况的原因可能是(　　)
A.电流表的“+”“-”接线柱接反了
B.灯泡的灯丝断了
C.电流表量程偏大
D.电流表量程偏小
D
课堂检测
基础巩固题
2. 根据电路图连接实物图
L2
L1
L2
L1
A1
A2
A2
A1
基础巩固题
课堂检测
3. 开关控制_________，电流表A1 测_________的电流，电流表A2 测_________的电流，再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
课堂检测
基础巩固题
