第十五章 电流和电路
第3节 串联和并联

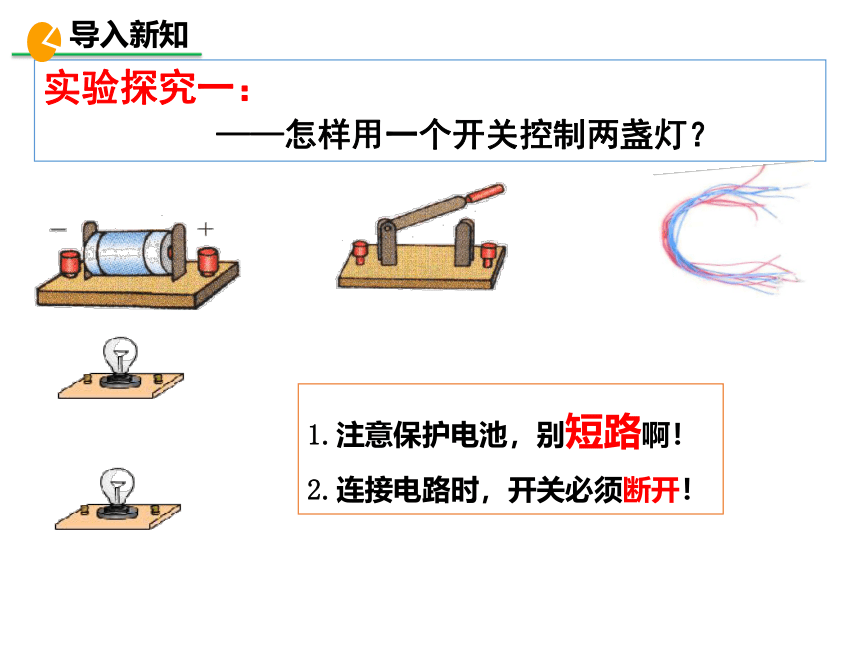

实验探究一：
——怎样用一个开关控制两盏灯？
1.注意保护电池，别短路啊！
2.连接电路时，开关必须断开！
导入新知

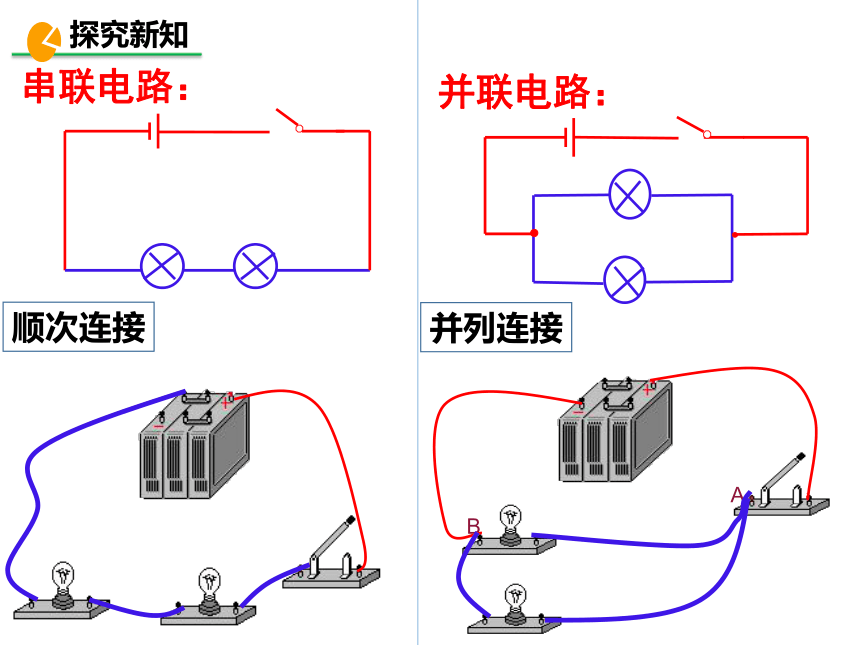

串联电路：
B
A
并联电路：
顺次连接
并列连接
探究新知

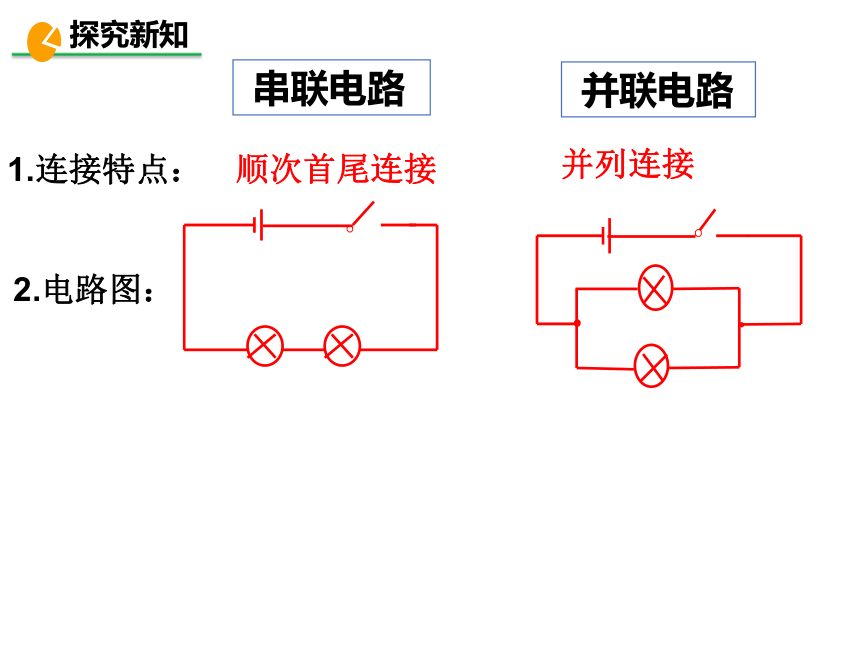

串联电路
并联电路
2.电路图：
1.连接特点：
顺次首尾连接
并列连接
探究新知
S
L2
L1
L1
L2
S
干路
L1所在的支路
L2所在的支路
电流有一条路径
电流有两条路径
a
b
探究新知

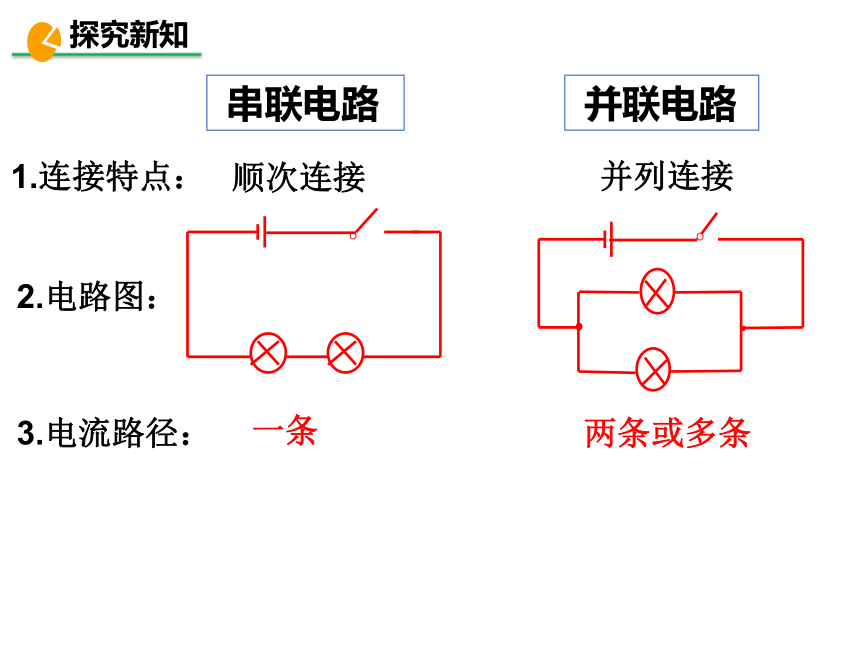

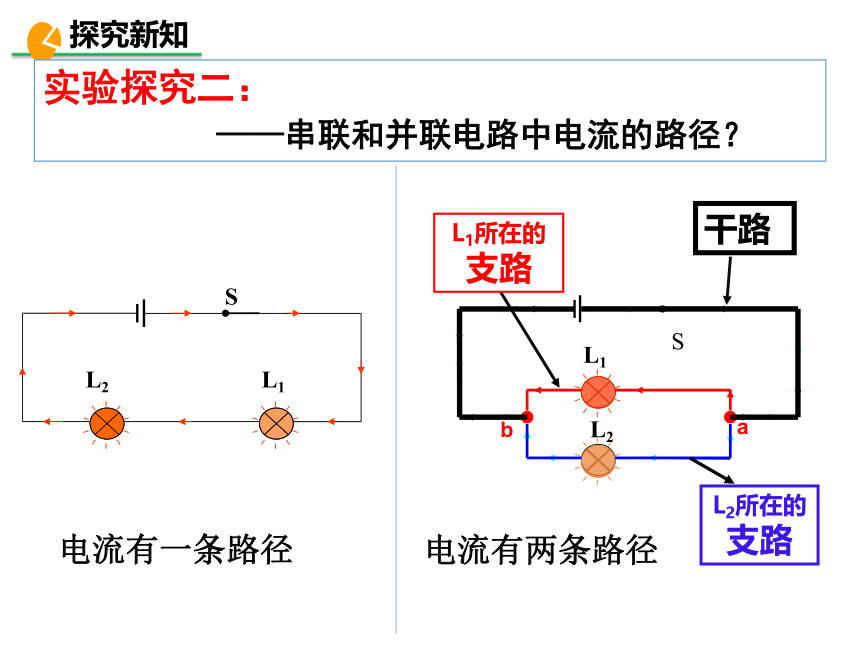

实验探究二：
——串联和并联电路中电流的路径？
串联电路
并联电路
2.电路图：
1.连接特点：
顺次连接
并列连接
3.电流路径：
一条
两条或多条
探究新知
串联电路
并联电路
各用电器相互影响，若其中一个断开，其它用电器不工作。
各用电器相互不影响若其中一个断开，其它用电器仍然能工作
探究新知

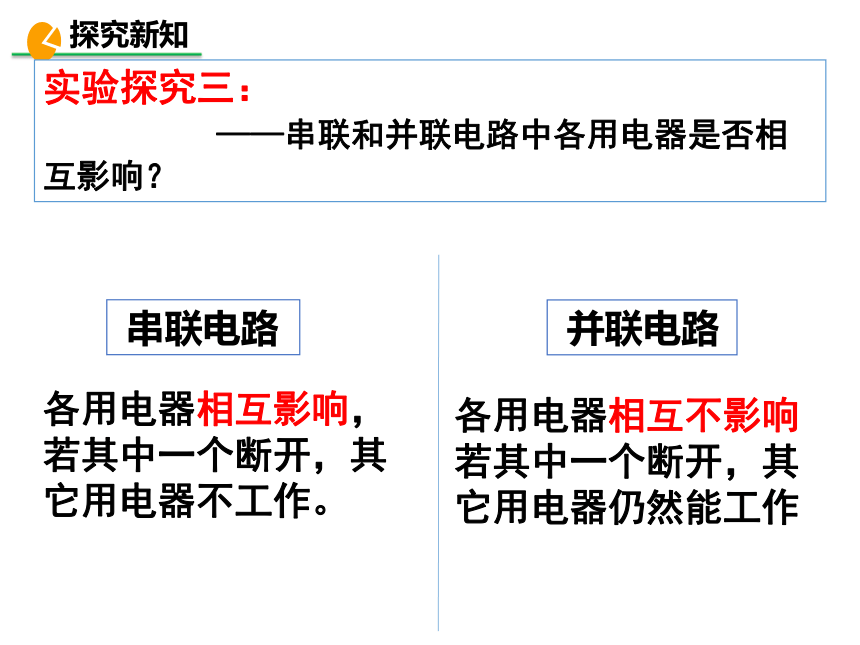

实验探究三：
——串联和并联电路中各用电器是否相互影响？
串联电路
并联电路
2.电路图：
1.连接特点：
顺次连接
并列连接
3.电流路径：
一条
两条或多条
4.用电器工作:
相互影响
互不影响
探究新知
串联电路
并联电路
S
L2
S1
S2
L1
c
b
a
探究新知
实验探究四：
——探究串联和并联电路中开关的作用？
串联电路
并联电路
一个开关控制整个电路，开关的作用和位置无关。
干路开关控制所有用电器，支路开关只控制所在支路上的用电器。
探究新知
实验探究四：
——探究串联和并联电路中开关的作用？
串联电路
并联电路
2.电路图：
1.连接特点：
顺次连接
并列连接
3.电流路径：
一条
两条或多条
4.用电器工作:
相互影响
互不影响
5.开关作用：
控制整个电路
干路开关控制整个电路，
支路开关控制所在支路
探究新知
L2
L1
L1
L2
S
L1
L2
●
●
L1
L2
S
巩固练习
巩固练习
巩固练习
1.如下图所示的电路叫 电路,图中开关S1用来控制 ,开关S2用来控制 ,而开关S接在 路中,它可以同时控制 .
S
L2
干
并联
L1
L2
L1、L2
S1
S2
L1
巩固练习
2.如果电路中有两个灯泡,下列说法中正确的是: （ ）
A. 闭合开关S后,两灯同时亮的一定是串联.
B. 闭合开关S后,两灯同时亮的一定是并联.
C. 闭合开关S后,两灯同时亮的可能是并联,也可能是串联.
D. 条件不足,无法判定.
C
巩固练习
３.路灯是如何连接的？
并联，因为灯独立工作，互相不影响发光
巩固练习
４．请判断家里的这些用电器是串联的还是并联的？
答：是并联的。因为各用电器能够独立工作，互不影响。
巩固练习
5.根据电路图连接实物电路。
L1
L2
S1
S2
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
先串
后并
巩固练习
L1
L2
S1
S2
6. 根据实物电路画电路图。
L2
S1
L1
S2
课堂检测
