§ 电流和电路

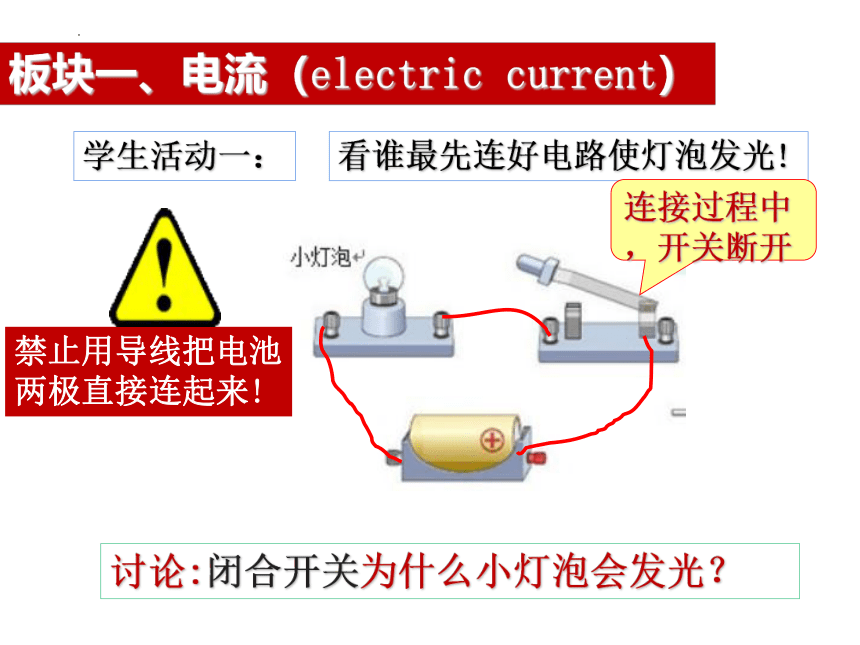

看谁最先连好电路使灯泡发光!
连接过程中，开关断开
禁止用导线把电池两极直接连起来!
板块一、电流（electric current）
学生活动一：
讨论:闭合开关为什么小灯泡会发光？
水朝同一个方向运动形成水流
如果电荷朝一个方向运动呢？
电流
思考：水流是如何形成的？
板块一、电流（electric current）

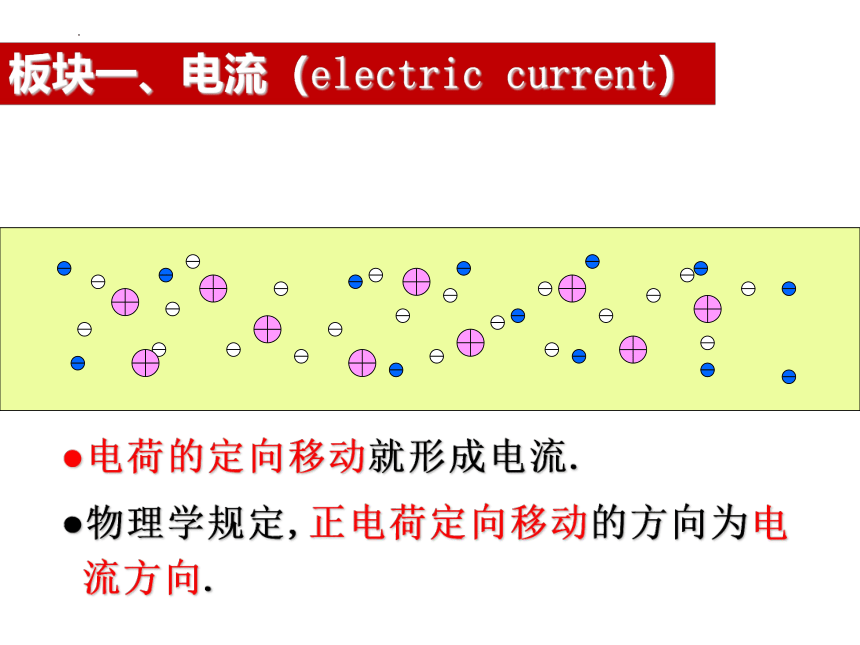

电荷的定向移动就形成电流.
物理学规定,正电荷定向移动的方向为电流方向.
电流方向的判断:
如图,移动的电荷是______,电荷移动方向为________.电流方向为_______.
B
A
从A到B
从B到A
负电荷
板块一、电流（electric current）

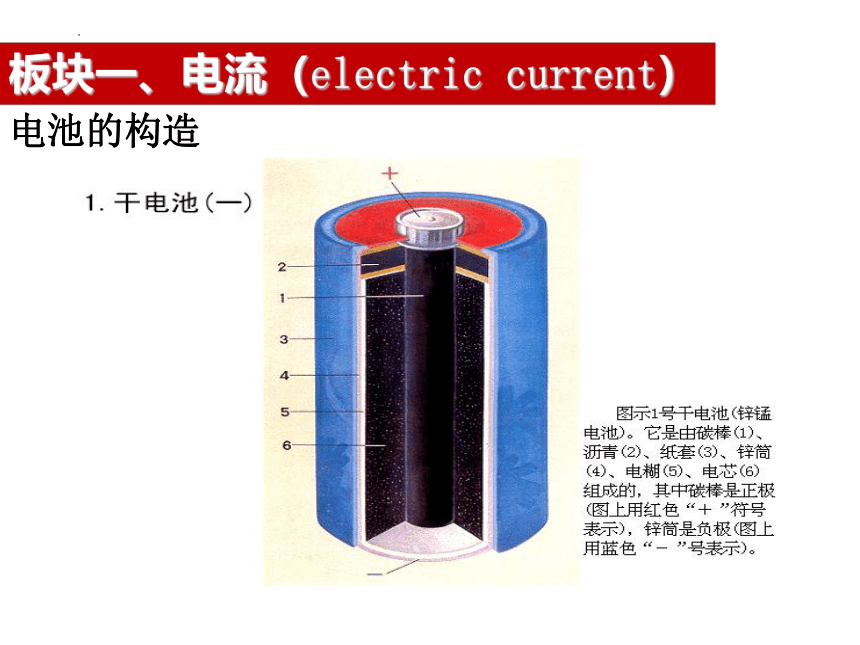

电池的构造
板块一、电流（electric current）
板块一、电流（electric current）
电池有 两个极，
在电池外部，电流从 极流出，从 极流回；
在电池内部，电流方向从 极流向 极。
正、负
正
负
负
正

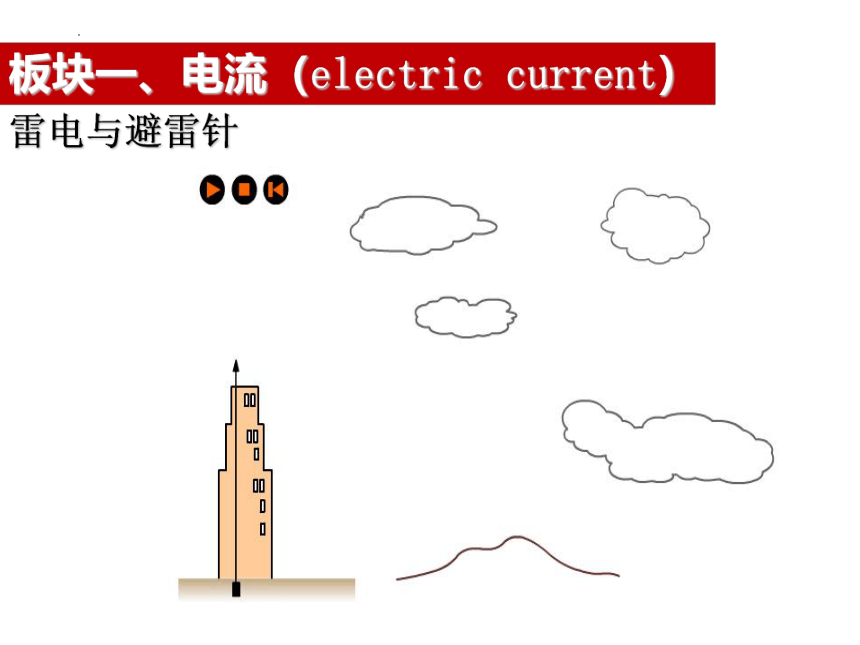

雷电与避雷针
板块一、电流（electric current）

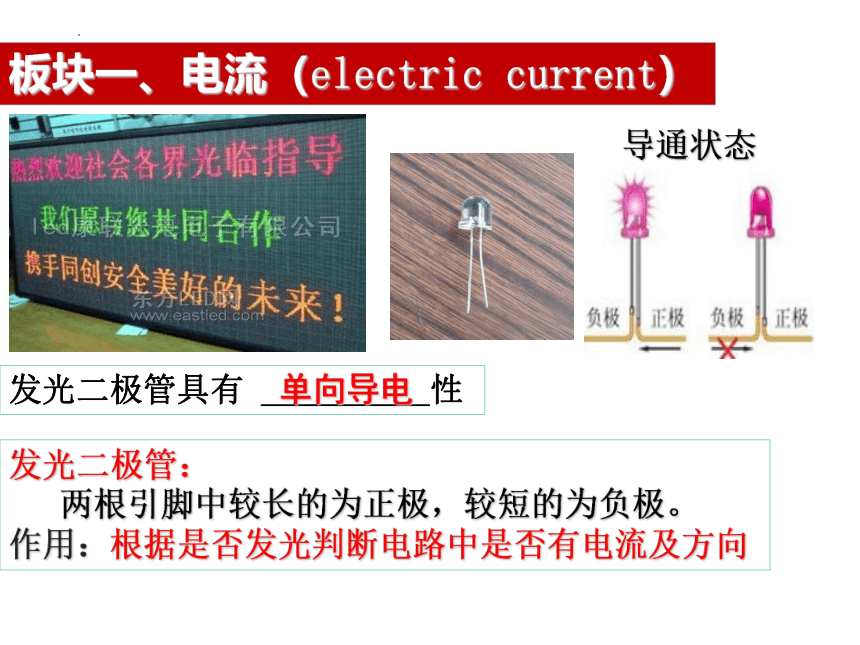

发光二极管具有 性
发光二极管：
两根引脚中较长的为正极，较短的为负极。
作用：根据是否发光判断电路中是否有电流及方向
单向导电
导通状态
板块一、电流（electric current）
一个完整的电路由电源、用电器、导线、开关四部分构成。组成的电流可以流过的路径叫做电路(缺一不可)
电源
导线
用电器
开关
1．电路的组成
板块二、电路的构成
2、作用
（1）电源
提供电能的装置
电池组 蓄电池
实验室常用
干电池：金属帽为正极,锌铜为负极，一节电压为：1.5V
蓄电池：2V
充电：电能转化为化学能
放电：化学能转化为电能
板块二、电路的构成
家庭电路电压220V
工作时：电能转化为各种形式的能
板块二、电路的构成
2、作用
（2）用电器
消耗电能的装置
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
板块二、电路的构成
2、作用
（3）开关
控制电路通断
3、形成持续电流的条件：
A：
B：
电路中有电源
电路闭合
板块二、电路的构成
2、作用
（4）导线
连接线路，输送电能
1.用统一规定符号表示电路连接的图，叫做电路图
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
　　图2是电饭锅下面的电路。是不是眼花缭乱？
板块三、电路图
2、常见元件符号
板块三、电路图
3、根据实物图画电路图的方法：
电流流向法
根据电流的流向，从电源的正极出发，依次画出各电路元件，直到连回电源的负极
实物图
电路图
板块三、电路图
（2）元件位置安排要适当，分布要均匀；
这样好看吗？
（1）要用统一符号表示。（切不可自造)
注意事项：
板块三、电路图
3、画电路图
（3）整个电路图最好呈长方形，有棱有角，导线要横平竖直。相连处不可有空隙。
这样行吗？
板块三、电路图
3、画电路图
（4）元件不要画在拐角处（滑动变阻器除外）
这样正确吗？
（5） 要与实物一一对应，元件次序不可颠倒。
板块三、电路图
3、画电路图
画出电路图
处处连通，电路中有电流，用电器正常工作
1.通路
电路特点：
板块四、三种电路
（如断开开关、导线松脱、电灯等烧坏……等）
电路中无电流，用电器不工作
定义：某处断开的电路
电路特点：
板块四、三种电路
2.断路（开路）
直接把导线接在电源两极或用电器的两端
电路会有极大的电流，可能把电源烧坏，这种情况是绝不允许的
(1)电源短路：
(2)用电器短路：
电路中有电流，被短路的用电器不工作
用电器短路分析
板块四、三种电路
3.短路
1、下面正确的电路图是（ ）
D
B
A
C
C
