地理人教版（2019）必修第一册1.4 地球的圈层结构（共30张ppt）

(共30张PPT)
如何挑选成熟的西瓜？

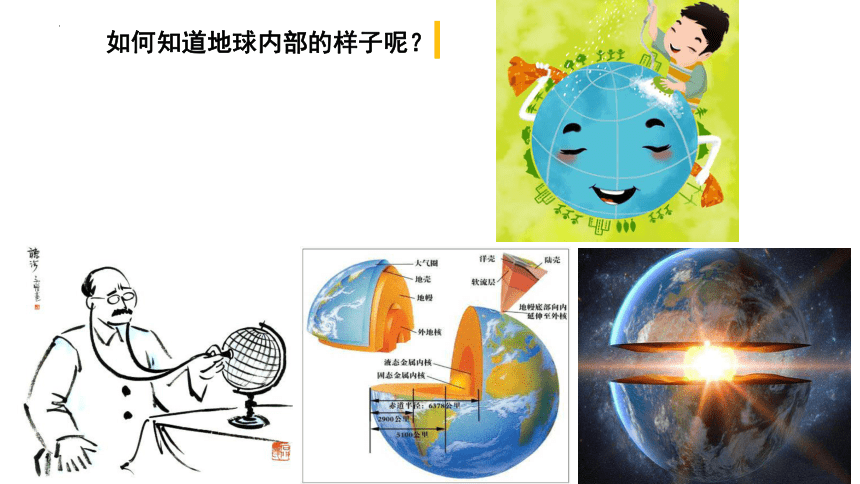

如何知道地球内部的样子呢？
目前，世界最深的矿井不超过3千米
最深的钻井，不过13千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
地球的平均半径是6371千米
我们该如何获取地区内部的信息呢？
地球的圈层结构
地球的内部圈层
01
6
地震波
据中国地震台网正式测定，9月5日12时52分在四川甘孜州泸定县发生6.8级地震，震源深度16千米，震中位于北纬29.59度，东经102.08度。震中5公里范围内平均海拔约2684米。
地壳岩层受力超过所能承受的限度时，岩层突然发生断裂或错位，急剧释放长期积累起来的能量，并以地震波的形式向四周传播，使地面发生震动，称为地震。
7

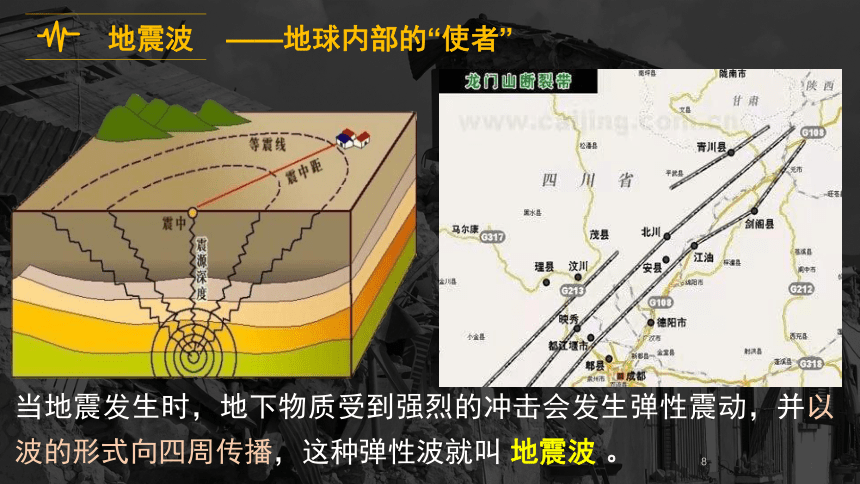

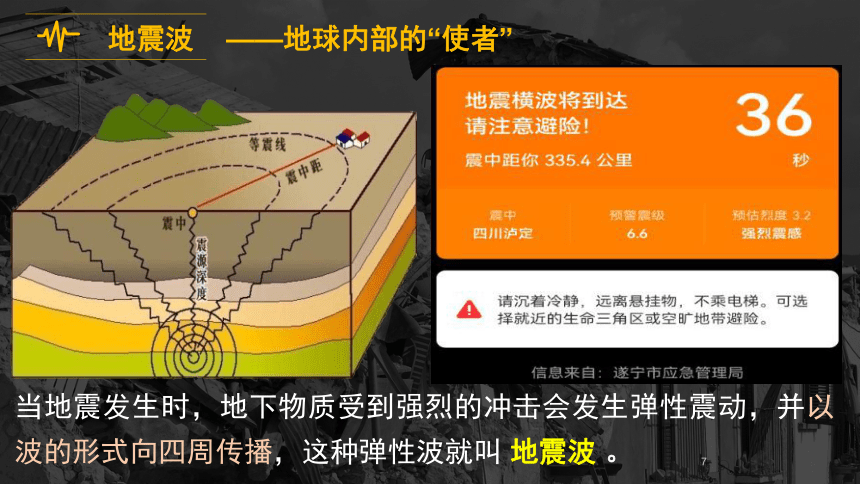

当地震发生时，地下物质受到强烈的冲击会发生弹性震动，并以波的形式向四周传播，这种弹性波就叫 地震波 。
地震波 ——地球内部的“使者”
8
当地震发生时，地下物质受到强烈的冲击会发生弹性震动，并以波的形式向四周传播，这种弹性波就叫 地震波 。
地震波 ——地球内部的“使者”
传播方向与振动方向垂直，让人感觉左右摇晃。
思考：据图判断图中哪个是横波，哪个是纵波？
纵波
横波
传播方向与振动方向一致，让人感觉上下颠簸。
地球内部的“使者”
地震波（横波、纵波）
分类 特点
传播速度 所经物质状态
纵波 Primary 较快 固、液、气
横波 Secondary 较慢 固

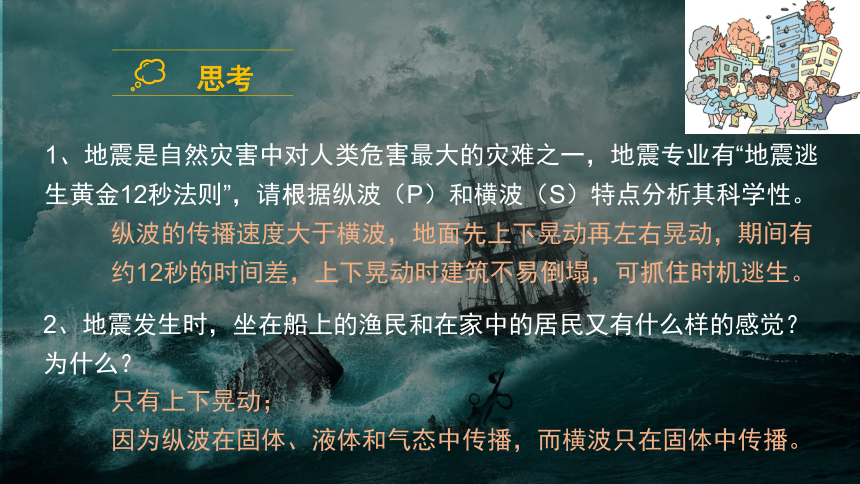

1、地震是自然灾害中对人类危害最大的灾难之一，地震专业有“地震逃生黄金12秒法则”，请根据纵波（P）和横波（S）特点分析其科学性。
2、地震发生时，坐在船上的渔民和在家中的居民又有什么样的感觉？为什么？
纵波的传播速度大于横波，地面先上下晃动再左右晃动，期间有约12秒的时间差，上下晃动时建筑不易倒塌，可抓住时机逃生。
只有上下晃动；
因为纵波在固体、液体和气态中传播，而横波只在固体中传播。
思考
12
观察下图，找出地震波的传播速度变化的节点，描述节点处地震波速度的变化趋势，这一现象对地球内部构成物质的研究有何作用？
地下33km附近，P波和S波向下速度增速加快；900km附近，向下增速减缓；
2900km附近，P波速度骤减，S波消失；5100km附近，P波速度增快。
地震波传播速度变化说明节点上下的物质性质不同，由此划出地球内部圈层。
不连续面：波速突然变化的面。
思考：地震多发生在地球内部圈层的哪一层？
读“某地地震波速度随深度的变化图”，完成：
练习：
2、莫霍界面大约位于该地地下（ ）
A、5Km处
B、17Km处
C、33Km处
D、2900Km处
名称 划分 主要特点
地壳 地表至莫霍面 （33km） a.主要由岩石组成
b.厚度不一，大陆厚，海洋薄
地幔 莫霍面至古登堡面 （2900km） a.分为上地幔和下地幔
b.上地幔上部存在软流层，是岩浆发源地
c.上地幔顶部与地壳由坚硬岩石组成，合称岩石圈
地核 古登堡面至地心 （6371km） a.主要由铁、镍组成
b.外核可能为熔融状态，物质运动形成地球磁场
c.内核为受到巨大的挤压力，是固态金属球
地球内部圈层特点
5
6
7
8
9
10
11
12
13
14
1
2
3
4
15
动手绘图：
（参考教材22页深度的数据）
1、找处软流层的深度，并用铅笔在图上表示；
2、描述岩石圈的范围；
3、说明岩石圈和地壳的关系；
思考：岩石圈的表面高低不平，被哪些圈层覆盖？
岩石圈被大气圈、水圈和生物圈覆盖，共同构成地球的外部圈层。
地球的外部圈层
02
思考: 图中哪些地方有水？
水圈是地表和近地面的各种形态水体的总称。是连续但不规则的。
液态水
水汽
固态水
组成：海洋（主体）、河流、湖泊、沼泽、冰川、地下水、土壤水、大气水
作用：形成不同的自然带和自然景观类型；
活跃的自然要素之一，促进物质迁移和能量转换；
1、水圈
概念：地表和近地表各种形态水体的总称
思考:生物圈分布在哪里？
生物圈存在在大气圈的底部，岩石圈的上部，水圈的全部。
（1）概念：是地球生物及其生存环境的总称
（2）分布：存在于水圈（全部）、大气圈（底部）、岩石圈（上部）
2、生物圈
（3）作用：转化能量，生成能源；改变大气圈和水圈组成；塑造地表形态；
　
①
②
③
大气圈
（3）作用：转化能量，生成能源；改变大气圈和水圈组成；塑造地表形态；
思考：如果没有大气圈，地球上的生物会怎样？
大气圈使地球上的温度变化和缓，同时提供了生物生存所必需的氧气，如果没有大气，地球上将没有生命。
原始大气成分：CO2、CO、CH4、NH4等
3、大气圈的组成
悬浮物
气 体
氮 78%
氧 21%
作用：天气现象影响人类；削弱作用与保温作用；地球的保护罩
说出图中大气圈、水圈、生物圈、岩石圈的代表性地物，说明它们之间的关系。
大气圈
岩石圈
生物圈
水
圈
云
积雪
河流
看图分析植被如何联系着其他圈层？
云
积雪
湖泊
山
植被
空气
叶片蒸腾,使大气获得了水汽
吸收CO2,放出O2，改变大气成分
枯枝落叶进入土壤，为土壤提供养分
岩石风化形成土壤
大气圈、水圈、生物圈与岩石圈是相互联系、相互渗透的整体，共同构成人类赖以生存和发展的自然环境。
地球的圈层结构
外部圈层
内部圈层
划分依据
分层
岩石圈：内部圈层与外部圈层交接过渡的一个圈层
生物圈
大气圈
水圈
地壳
地幔
地核
莫霍界面
古登堡界面
纵波
横波
地震波
一波二面三层四圈
