七下科学第二章第6节 透镜与视觉(第1课时)

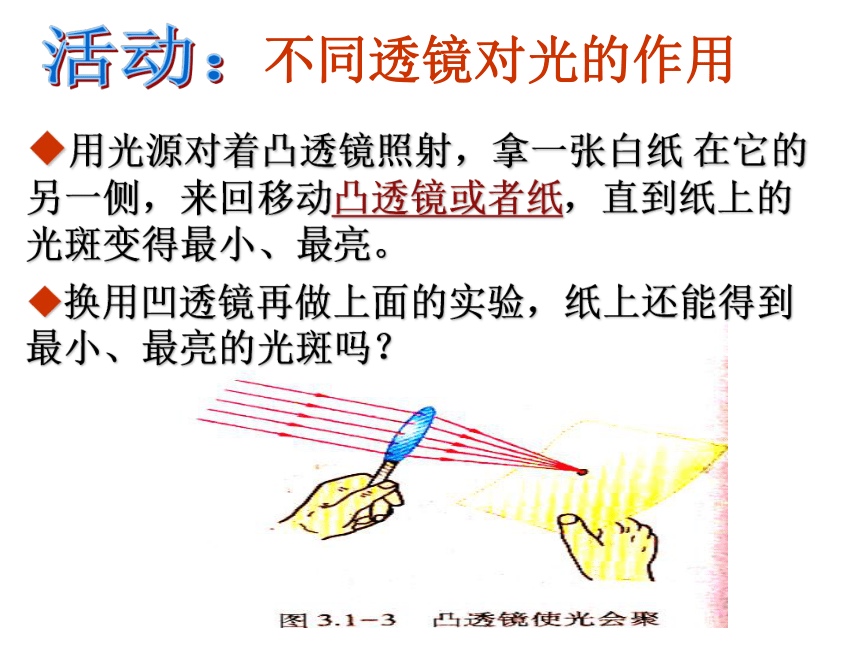

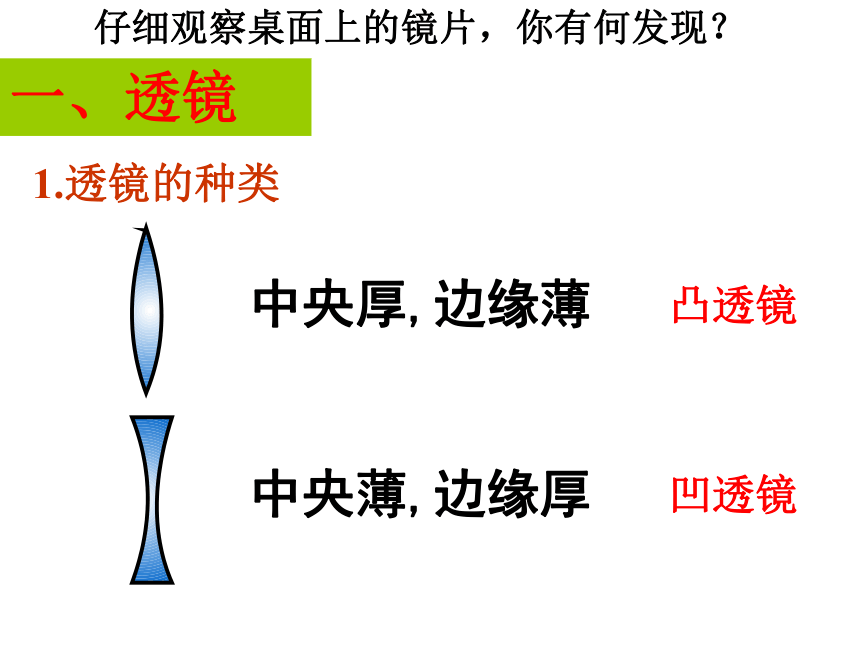

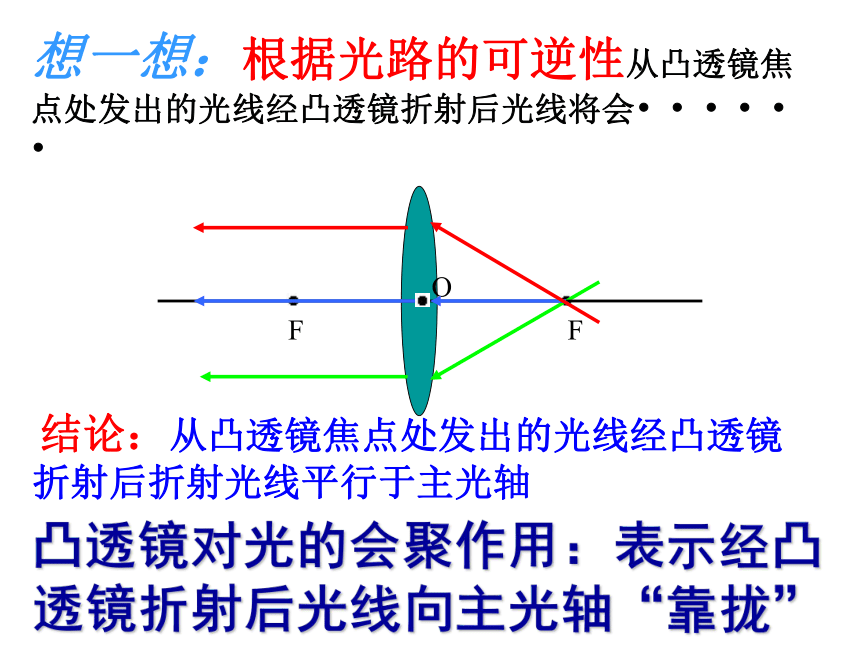

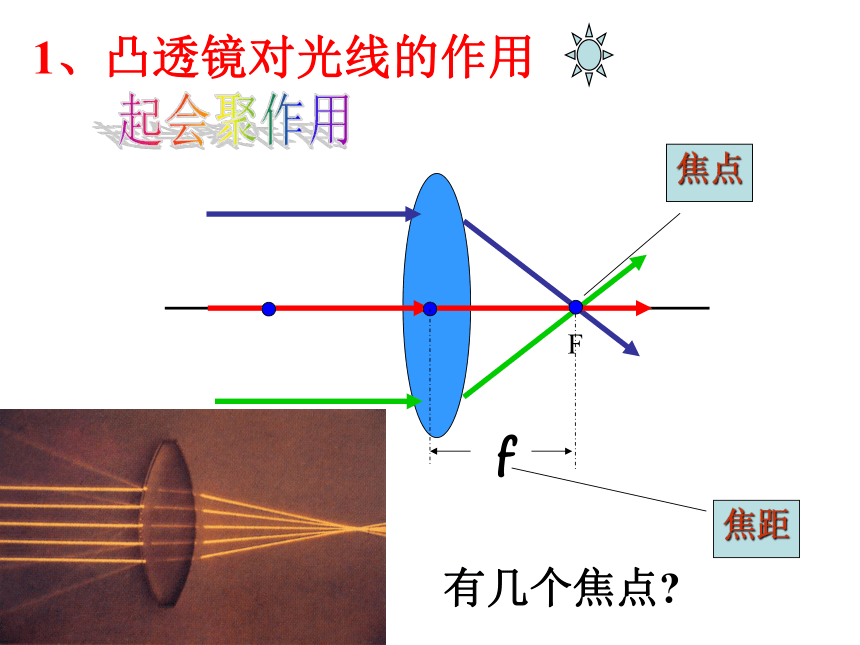

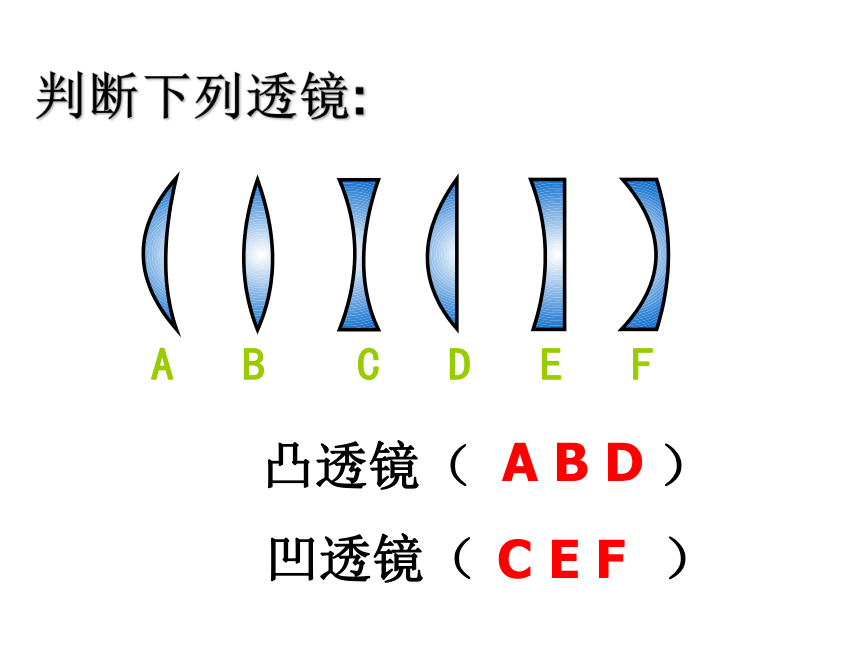

课件22张PPT。古文物鉴定说“透”讲“镜”近视眼镜、老花镜(远视眼镜) 放大镜、望远镜、显微镜 第6节 透镜（1）中央厚,边缘薄中央薄,边缘厚凸透镜凹透镜一、透镜1.透镜的种类仔细观察桌面上的镜片，你有何发现？判断下列透镜:凸透镜（ ）凹透镜（ ）A B DC E F◆用光源对着凸透镜照射，拿一张白纸 在它的 另一侧，来回移动凸透镜或者纸，直到纸上的光斑变得最小、最亮。活动：不同透镜对光的作用◆换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？焦点有几个焦点?F焦距f1、凸透镜对光线的作用起会聚作用 结论：从凸透镜焦点处发出的光线经凸透镜折射后折射光线平行于主光轴OF F想一想：根据光路的可逆性从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?凸透镜对光的会聚作用：表示经凸透镜折射后光线向主光轴“靠拢”凸透镜的三条特殊光线(1)平行主光轴入射的光经凸透镜折射后过焦点射出(2)过焦点的入射光经凸透镜折射后平行主光轴射出(3)过光心的光经凸透镜折射后光的传播方向不变★F FFF完成下列光路图：FFFF试一试凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，因此凹透镜也叫发散透镜起发散作用凹透镜的介绍焦点
o f
焦距焦点
o f
焦距凹透镜的三条特殊光线F★F1）平行于主光轴的光线经凹透镜折射后
折射光线的反向延长线过虚焦点2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴3）通过光心的光线，传播方向不变。 完成下列光路图：

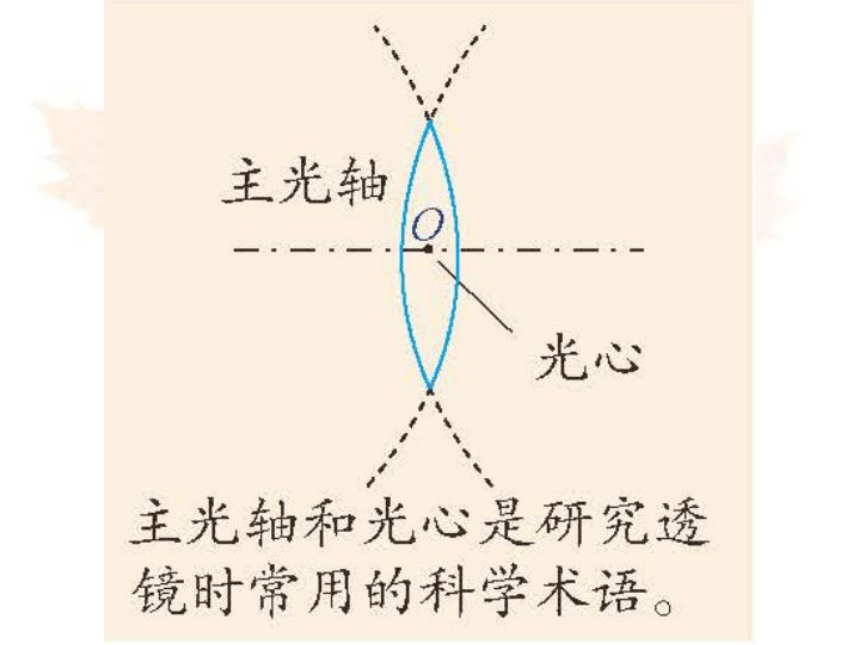

········FFFF错错判断折射光线的正误12对对5.图中填上适当类型的透镜符号一、分类： 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距三、透镜对光线的作用：
1、凸透镜对光线起会聚作用，也叫会聚透镜 2、凹透镜对光线起发散作用，也叫发散透镜凸透镜和凹透镜小结　1．画出图中光线通过透镜后的传播方向 检查自己　2．图中画出了光线通过透镜前后的传播方向， 试在图中填上适当类型的透镜 检查自己 ？ ？123.正确选择透镜自我挑战!趣味暗箱题（暗箱内放哪种透镜）凸透镜凹透镜
