电流做功的快慢 同步练习（无答案）

电流做功的快慢 同步练习
知识*能力练 夯实基础 培养能力
知识点一 电功率的概念及单位
1、电功率是描述 的物理量，其国际主单位是 ，常用单位是 。
2、下列单位中与电功率单位相符的是 （ ）
A、 A2·Ω B、KW·h C、A·V D、V2/Ω
知识点二 应用电功率公式进行有关的分析和计算
3、某同学用一个电压表和两个电流表测电路中 ( http: / / www.21cnjy.com )的电压和电流如图15—2—1，请在图中"○"里填入电表的符号。若测出两灯都发光时，电压表的示数3.0V，两只电流表的示数分别为0.3A，0.2A，则灯泡L1的功率是 ，则灯泡L2的功率是 ．
HYPERLINK "http://www.21cnjy.com"
图15—2—1
4、某同学用甲、乙两只灯泡做如图15—2— ( http: / / www.21cnjy.com )2所示的串、并联电路的探究实验，他发现两种不同的现象并记录在表格(二)中，请帮他分析一下产生这些现象的原因(要有文字和公式说明)。
连接方式 甲灯 乙灯
串联 亮 暗
并联 暗 亮
HYPERLINK "http://www.21cnjy.com"
图15—2—2
知识点三 额定功率与实际功率
5、在一电路中有两个小灯泡，观察它们的发光情况后，发现亮度不同，对亮度较强的小灯泡，下面讨论正确的是（ ）
A．通过它的电流一定大 B．它的电阻一定大
C．它的额定功率一定大 D．它的实际功率一定大
6、根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6安的用电器是 （ ）
7、夏天常拉闸限电，给生活 ( http: / / www.21cnjy.com )和学习带来很多不便．聪明的王磊想：电动自行车上有36 V的 电瓶，不是可以用它来当电源提供照明吗 他找来“6．3V 0．2A”和“4．5V 0．3A”两 种规格的小灯泡各10个．你认为他应选用多少个、哪种规格的灯泡、如何连接，才能使连人电路的灯泡都能正常发光 电路的总电阻是多少 连人电路中的灯泡的总功率是多少
8、某农村学校食堂一个电热箱的电热丝烧 ( http: / / www.21cnjy.com )断了，检修时发现电热箱的铭牌模糊不清，只能隐约看到“……额定电压220V……电阻48.4Ω……”等字样。电子器材商店只有两种规格为"220V 500W”、“220V 2000W”的电热丝。小琼同学提出一个想法：将"220V 500W”的电热丝截取一半替换烧断的电热丝，电热箱即可使用。
通过计算说明，接入这样的电热丝，能符合电热箱额定功率的要求吗？并分析电热箱能否正常工作。
请你再提出一种想法，帮助学校食堂换上合适的电热丝。
方法*技巧练 巧练方法 事半功倍
方法技巧一 根据用电器的铭牌分析解决实际问题
9、右表是小明家新买的电冰箱铭牌上 ( http: / / www.21cnjy.com )的部分数据.小明所在地区每度电按0.4元收费，正常使用这台电冰箱30天，消耗的电能是多少焦？应付的电费是多少元？
冷冻室容积 86L
冷藏室容积 120L
额定电压 ～220V
额定频率 50Hz
输入总功率 125W
耗电量 0.55kw·h/24h
方法与技巧二 在电源电压一定的情况下， 串联电路中各用电器发挥的实际功率与用电器的电阻成正比；电路发挥的总功率与总电阻成反比
10、如图15—2—3所示，灯L1 ( http: / / www.21cnjy.com )上标有“36V 16W”字样，L2上标有“220V 100W”字样，A1、A2和V都是大量程电表，电源电压为220V.将开关S闭合，待各电表示数稳定后，将会看到 ( )
　　A.电压表示数为220V
　　B.电流表A1的示数大于A2的示数
　　C.电流表A1的示数小于A2的示数
D.电流表A1的示数等于A2的示数
11、如图15—2—5所示的电路，电源电压保持不变， 图15—2—3
滑动变阻器R2滑片向右滑动时，电压表的示数_ ( http: / / www.21cnjy.com )_______,电阻R1消耗的功率__________,电路消耗的总功率_________.(填“变大”、“不变”或“变小”)
HYPERLINK "http://www.21cnjy.com" HYPERLINK "http://www.21cnjy.com"
图15—2—4 图15—2—5
12、在综合实践活动中，同学小杨自制了亮度可调节的小台灯，其电路图及灯泡规格如图15—2—5所示，电源电压U=12V保持不变。
（1）调节开关从触点O依次转动到触点3的过程中，灯泡的亮度将如何变化？写出分析依据。
（2）假设灯泡电阻为RL，且不因温度变化而变化，已知R1=RL/3。如果调节开关转到触点1时，灯泡的实际功率是多少？
方法与技巧三 串联电路中的电流总是处处相等，各用电器都有分压作用
13、有一只小灯泡，它正常 ( http: / / www.21cnjy.com )发光时灯丝的电阻是7.6 ，正常工作时的电压是3.8V，如果我们只有电压为6V的电源，要使小灯泡正常工作，需_______联一个_____ 的电阻，连入电路中的电阻消耗的功率是________.
14、现有两个灯泡L1、 ( http: / / www.21cnjy.com )L2，分别标有“10V 10W”和“9V 5.4W”的字样．当将它们串联使用时，电路两端允许加的最大电压是______V；当将他们并联使用时，干路允许通过的最大电流是______A，电路消耗的最大功率是_______W．
方法技巧四 在电源电压一定的情况下，用电器发挥的总功率其电阻成反比。
15、一条电阻丝接在电压为U的电路中，它的功率是P，下列措施可以使电阻丝的功率变为2P的是（　　）
A、两条相同的电阻丝串联起来； B、该电阻丝改接在电压是2U的电路中；
C、将电流调大到原来的2倍； D、将该电阻丝剪去一半接在原电路中
综合*创新练 拓展思维 提升素质
能力点一 综合应用学科内知识分析和解决实际问题
16、如图18所示的电路，电源电压保持 ( http: / / www.21cnjy.com )不变。当闭合开关S1、S2，断开S3时，电流表示数为1.5A；当闭合S1，断开S2、S3时，电流表示数变化了0.5A；当闭合S2，断开S1、S3时，R2消耗功率为2W。求：
⑴ 电阻R2的阻值？
⑵ 电源电压是多少？
⑶ 在图15—2—6中，如果将R2换 ( http: / / www.21cnjy.com )成“50 2.5A” 的滑动变阻器，电流表量程为“3A”，当闭合S1、S3，断开S2时，滑动变阻器连入电路中的电阻最小值为多少
HYPERLINK "http://www.21cnjy.com"
图15—2—6
能力点二 利用开放性问题培养发散思维能力
17、如图15—2—7所示，灯L1 ( http: / / www.21cnjy.com )与灯L2串联，已知灯L1的电阻值为R1=5Ω，灯L2两端电压为U2=2V。若补充一个已知量：______________________，则可以计算出的物理量为：______________________________（只写出一个物理量即可，不必计算出具体的数值）。
HYPERLINK "http://www.21cnjy.com"
图15—2—7
18、现有“6V 4W”的灯泡—个，“6 ( http: / / www.21cnjy.com )V 2W”的灯泡两个，开关一个，导线若干，只有15V的电源一个，怎样设计电路能让这三个灯炮都正常发光 文文和丰中丰初步 研究之后认为，必须还要有一个电阻，现只增加一个电阻，结果他们设计了两种不同的能满足上述要求的电路。
(1)你能设计出这两种电路吗 试画出电路图．
(2)爱动脑筋的丰丰认真比较了两种设计方案之后，认为其中一种设计方案更省电，试通过计算说明，哪一种电路没计更节约电能．

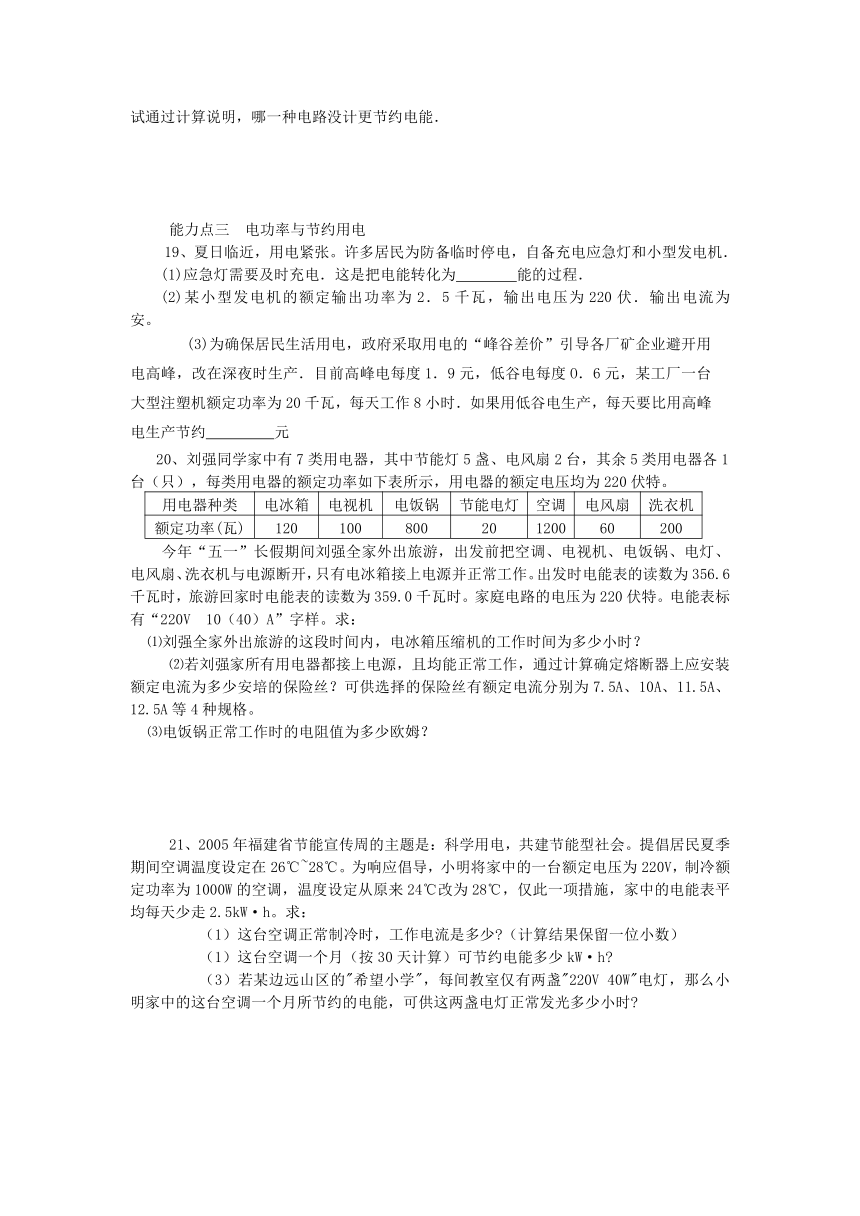

能力点三 电功率与节约用电
19、夏日临近，用电紧张。许多居民为防备临时停电，自备充电应急灯和小型发电机．
(1)应急灯需要及时充电．这是把电能转化为 能的过程．
(2)某小型发电机的额定输出功率为2．5千瓦，输出电压为220伏．输出电流为 安。
(3)为确保居民生活用电，政 ( http: / / www.21cnjy.com )府采取用电的“峰谷差价”引导各厂矿企业避开用电高峰，改在深夜时生产．目前高峰电每度1．9元，低谷电每度O．6元，某工厂一台大型注塑机额定功率为20千瓦，每天工作8小时．如果用低谷电生产，每天要比用高峰电生产节约 元
20、刘强同学家中有7类用电器，其中节 ( http: / / www.21cnjy.com )能灯5盏、电风扇2台，其余5类用电器各1台（只），每类用电器的额定功率如下表所示，用电器的额定电压均为220伏特。
用电器种类 电冰箱 电视机 电饭锅 节能电灯 空调 电风扇 洗衣机
额定功率(瓦) 120 100 800 20 1200 60 200
今年“五一”长假期间刘强全家外 ( http: / / www.21cnjy.com )出旅游，出发前把空调、电视机、电饭锅、电灯、电风扇、洗衣机与电源断开，只有电冰箱接上电源并正常工作。出发时电能表的读数为356.6千瓦时，旅游回家时电能表的读数为359.0千瓦时。家庭电路的电压为220伏特。电能表标有“220V 10（40）A”字样。求：
⑴刘强全家外出旅游的这段时间内，电冰箱压缩机的工作时间为多少小时？
⑵若刘强家所有用电器都接上电源，且均能 ( http: / / www.21cnjy.com )正常工作，通过计算确定熔断器上应安装额定电流为多少安培的保险丝？可供选择的保险丝有额定电流分别为7.5A、10A、11.5A、12.5A等4种规格。
⑶电饭锅正常工作时的电阻值为多少欧姆？
21、2005年福建省节能宣传周的主题是： ( http: / / www.21cnjy.com )科学用电，共建节能型社会。提倡居民夏季期间空调温度设定在26℃~28℃。为响应倡导，小明将家中的一台额定电压为220V，制冷额定功率为1000W的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少走2.5kW·h。求：
（1）这台空调正常制冷时，工作电流是多少 （计算结果保留一位小数）
（1）这台空调一个月（按30天计算）可节约电能多少kW·h
（3）若某边远山区的 ( http: / / www.21cnjy.com )"希望小学"，每间教室仅有两盏"220V 40W"电灯，那么小明家中的这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时
能力点四 根据用电器的功率分析和解决实际问题
22、每个家庭都有需要照明灯泡，目前市 ( http: / / www.21cnjy.com )场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学"STS"研究小组的同学进行了调查，了解到在正常工作时，25W的白炽灯与5W的电子节能灯、45W的白炽灯与9W的电子节能灯，60W的白炽灯与11W的电子节能灯……的发光效果相当，他们选择其中的一组进行研究，收集了有关数据如下表：
HYPERLINK "http://www.21cnjy.com"
根据上表数据，在照明效果相当，若以节能 ( http: / / www.21cnjy.com )灯使用到寿终正寝时间计算，60W白炽灯和11W节能灯的成本加电费分别为______________元和_____________元，因此可见你的选择。
23、如图是一条电热毯电路的示意图，R0 ( http: / / www.21cnjy.com )是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有“220V 40W”字样。问（不考虑温度对
电阻值的影响）：
⑴、要使电热毯处于低温挡时，开关S应处于什么状态？
⑵、发热电阻丝R0的阻值是多大？
⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内
电阻丝R0产生的热量是多少？
24、置于“2”．电阻R1为线圈电阻，它的功率为发热功率，电动机对外做功的功率可用电阻R2的功率代替．
HYPERLINK "http://www.21cnjy.com"
图15—2—8
(1)当给它加0.3伏电压时，电动机不转，电路中的电流为0．3安，求电阻R1的阻值．
(2)当给它加3伏电压时，电动机正常工作，电路中的电流为0．4安，求电动机的发热功率及对外做功的功率．
(3)当给它加3伏电压而电动机被卡住(电动机不转)时，求发热功率．
(4)比较(2)、(3)两个电动机的发热功率，你认为电动机正常工作时若被卡住，对电动机会产生 什么危害
25、炎热的夏天到了，小军的父亲想添置一台1 ( http: / / www.21cnjy.com )000W的空调机，他要小军从安全用电方面考虑，帮助解决这一问题. 为此小军对家中的用电情况进行了调查，记录如右表.（1）试通过计算说明小军家中原有电路上再安装这样一台空调是否安全？
( http: / / www.21cnjy.com )
（2）为了保证小军家能安装这台空调机，请你从安全用电的角度考虑，帮助小军提出合理的解决办法.
参考答案
1、电流做功快慢 瓦特（或W） ( http: / / www.21cnjy.com ) 千瓦（或KW ） 2、ACD 3、1、电流表 2、电压表 3、电流表 0.3W 0.6W 4、造成这些现象的原因，是由于甲灯电阻大于乙灯电阻 (或R甲>R乙) ， 当两灯串联时，因两灯电流相等，据P=I2R可知，甲灯的电阻大于乙灯电阻，故甲灯的功率比乙灯大，所以在串联时，甲灯比乙灯亮。当两灯并联时，因两灯电压相等，据P=U2／R可知，甲灯的电阻大于乙灯电阻，故甲灯的功率比乙灯小，所以在并联时，甲灯比乙灯暗。 5、D 6、B 7、灯泡，串联起来接在电瓶上 120 10.8w
8、（1）小琼的设计符合电热箱功率要求，理由略。
（2）其他设计方案
方法一：将两根500W的电热丝并联接人电热箱
方法二：将两根2000W的电热丝串联接入电热箱也可
9、解：由题意得
　　　　　W=· HYPERLINK "http://www.21cnjy.com" ×30×24h=16.5kw·h=16.5×3.6×106J=5.94×107J　　　　　
应付电费=16.5kw·h×0.4元/(kw·h)=6.6元
　　答：正常使用这台电冰箱30天，消耗的电能是5.94×107J，应付电费是6.6元.
10、AD 11、变大 变小 变小
12、
HYPERLINK "http://www.21cnjy.com"
13、串 4.4 1.1W 14、 15 1.5 13.5 15、D
16、
HYPERLINK "http://www.21cnjy.com"
17、
HYPERLINK "http://www.21cnjy.com"
18、
HYPERLINK "http://www.21cnjy.com"
19、（1）化学能 （2）11.4（或11.36、11） （3）208
20、⑴20h ⑵12.5A ⑶60.5Ω
21、 HYPERLINK "http://www.21cnjy.com"
22、31．5 52
23、⑴开关应处于断开状态
⑵R0 = HYPERLINK "http://www.21cnjy.com" = HYPERLINK "http://www.21cnjy.com" =1210（ HYPERLINK "http://www.21cnjy.com" ）
⑶电阻丝10s内产生的热量Q = I2R0t = (0.1A)2×1210 HYPERLINK "http://www.21cnjy.com" ×10s=121J
24、
HYPERLINK "http://www.21cnjy.com"
25、解：（1）电能表允许负载最大功率P最大=UI=220V×10A=2200W
现有用电器总功率：
P现有=40W×8＋100W＋150W＋100W＋750W=1420W
如果再装上空调机，总功率为1420W＋ ( http: / / www.21cnjy.com )1000W=2420W＞2200W，超过电能表允许负载最大电功率，所以不能再安装一台1000W的空调机.
（2） ①换用允许通过电流更大的电流表；
②另外拉一对电线供空调机专用；
③换用熔断电流更大的保险丝，同时应考虑电线的安全性.
OK—1.5C电热水器
额定电压220V
工作频率50Hz
额定功率880W
C5422电视机
额定电压220V
工作频率50Hz
额定功率70W
B
A
C
D
FS—69电风扇
额定电压220V
工作频率50Hz
额定功率65W
KFR-35G空调机
额定电压220V
工作频率50Hz
制冷额定功率1320W
