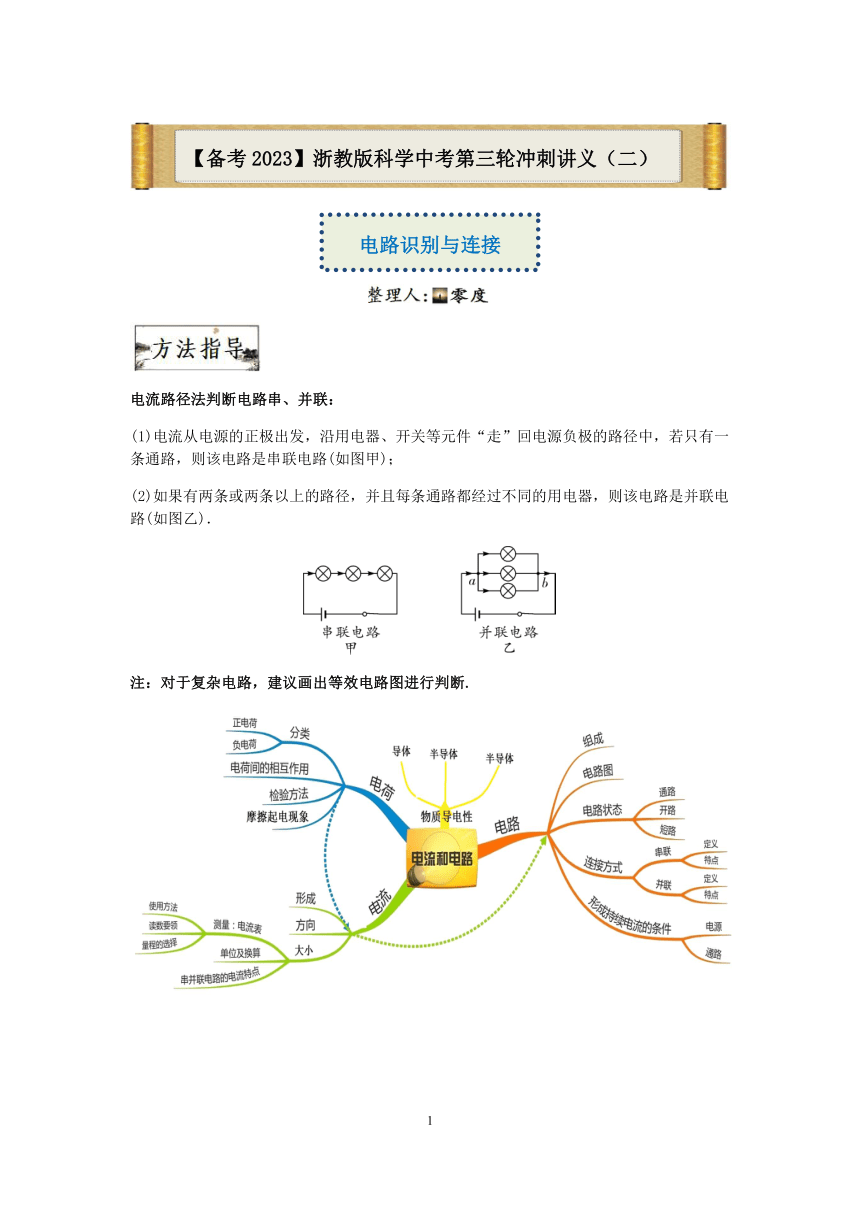

电流路径法判断电路串、并联：
(1)电流从电源的正极出发，沿用电器、开关等元件“走”回电源负极的路径中，若只有一条通路，则该电路是串联电路(如图甲)；
(2)如果有两条或两条以上的路径，并且每条通路都经过不同的用电器，则该电路是并联电路(如图乙)．
注：对于复杂电路，建议画出等效电路图进行判断.

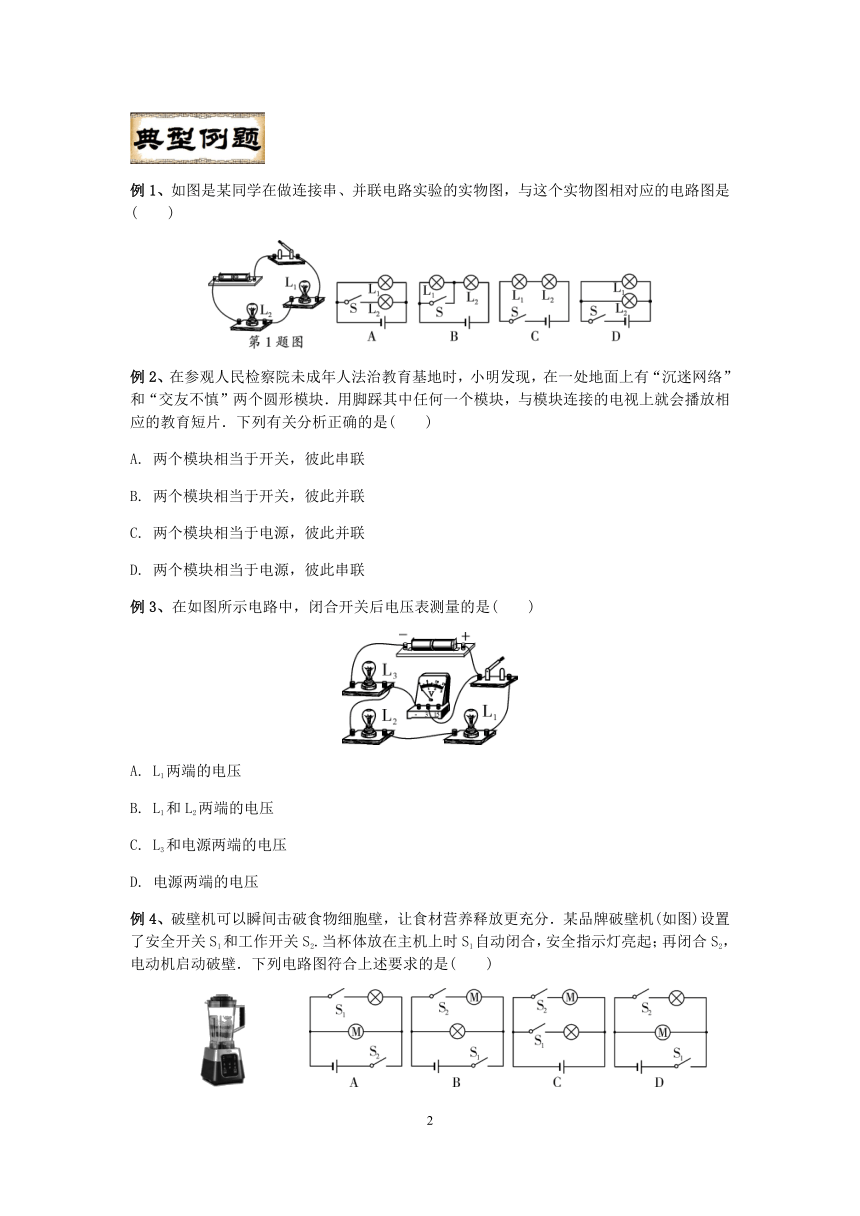

例1、如图是某同学在做连接串、并联电路实验的实物图，与这个实物图相对应的电路图是( )
例2、在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是( )
A. 两个模块相当于开关，彼此串联
B. 两个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联
D. 两个模块相当于电源，彼此串联
例3、在如图所示电路中，闭合开关后电压表测量的是( )
A. L1两端的电压
B. L1和L2两端的电压
C. L3和电源两端的电压
D. 电源两端的电压
例4、破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分．某品牌破壁机(如图)设置了安全开关S1和工作开关S2.当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁．下列电路图符合上述要求的是( )
eq \a\vs4\al()

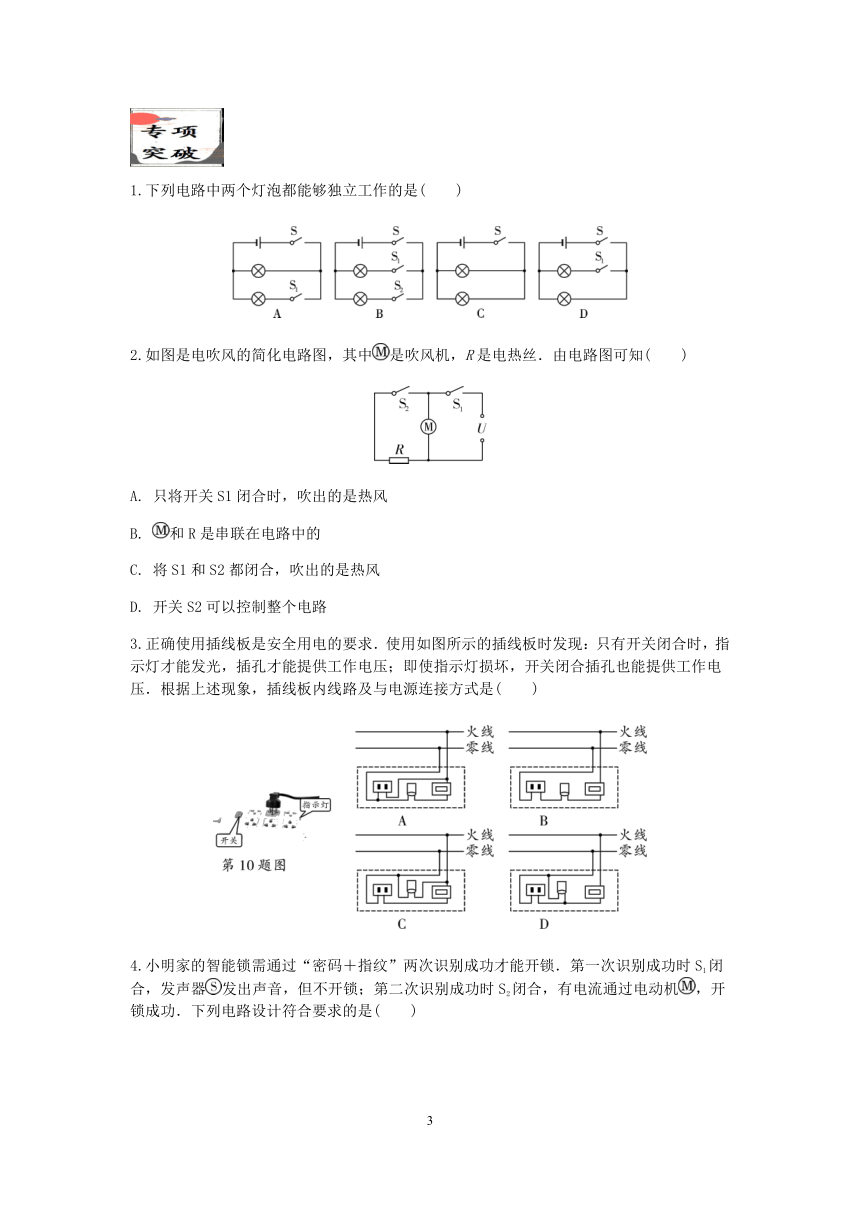

1.下列电路中两个灯泡都能够独立工作的是( )
2.如图是电吹风的简化电路图，其中是吹风机，R是电热丝．由电路图可知( )
A. 只将开关S1闭合时，吹出的是热风
B. 和R是串联在电路中的
C. 将S1和S2都闭合，吹出的是热风
D. 开关S2可以控制整个电路
3.正确使用插线板是安全用电的要求．使用如图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压．根据上述现象，插线板内线路及与电源连接方式是( )
4.小明家的智能锁需通过“密码＋指纹”两次识别成功才能开锁．第一次识别成功时S1闭合，发声器发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机，开锁成功．下列电路设计符合要求的是( )
1.下列操作能使图中的小灯泡L1和L2组成串联电路的是( )
A. 闭合开关S1、S2和S3 B. 只闭合开关S1和S2
C. 只闭合开关S2和S3 D. 只闭合开关S3
2.某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的的是( )
3.小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是( )
4.高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要．青少年科技创新大赛的获奖作品《5G高铁轨道螺丝警报器》，设计了检测螺丝松动的报警方案．其主要的科学原理是：螺丝(螺丝在电路图中用虚线框表示，其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理．下列符合题意的电路图是( )
5.在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门．用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是( )
参考答案
例1、 C 【解析】实物图中，两灯泡串联，和实物图一致的是C.故选C.
例2、B 【解析】两个模块分别独立控制播放电视上的相应教育短片，互不影响，则两个模块相当于开关，并联连接．故选B.
例3、 B 【解析】由题图可知，L1、L2与L3串联，电压表接在L1、L2的两端，测量的是L1和L2两端的电压，故选B.
例4、 B
1. B 【解析】要使灯泡能独立工作，两灯泡并联，且每条支路都需要串联一个开关来控制，则B正确，故选B.
2. C 【解析】只将开关S1闭合时，只有吹风机连入电路，此时吹出的是冷风，A错误；将开关S1、S2闭合时，吹风机和电阻能同时工作，是并联的且吹出的是热风，B错误、C正确；开关S2只能控制电热丝R，D错误．故选C.
3. D 【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，即使指示灯损坏，开关闭合时插孔也能正常通电，说明开关同时控制指示灯和插座，且指示灯和插座之间是并联的，开关接在指示灯、插座和火线之间，故A、B、C错误，D正确．故选D.
4. A 【解析】由题意可知，当只闭合S1时，发声器接通，但电动机并没有接通；当再闭合S2时，电动机才接通，由此判断A正确．故选A.
1. D 【解析】由题图可知，要使灯泡L1和L2组成串联电路，应使电流只有一条路径，则应只闭合开关S3，同时断开开关S1、S2，对照选项可知，D正确．故选D.
2. D 【解析】两只灯泡并联，电流表串联在干路中，测量的是通过两只灯泡的总电流，故A错误；电流表把灯泡L2短路，电流表测量通过L1的电流，B错误；两只灯泡并联，电流表与灯泡L1串联，测量通过L1支路的电流，C错误；两只灯泡并联，电流表与灯泡L2串联，测量通过L2支路的电流，D正确．故选D.
3. B 【解析】闭合任何一个开关时，电动机都会工作，说明这两个开关可以独立工作、互不影响，即两开关并联，电动机在干路中，符合这一要求的是B选项，故选B.
4. D 【解析】A图螺丝松动后，电路断路，电灯不亮，A错误；B图中螺丝不松动时，电源短路，B错误；C图中无论螺丝松动与否，电灯都亮，C错误；D图中螺丝不松动，电灯被短路，不发光，螺丝松动后，电灯接入电路，灯泡发光，D正确．故选D.
5. D
