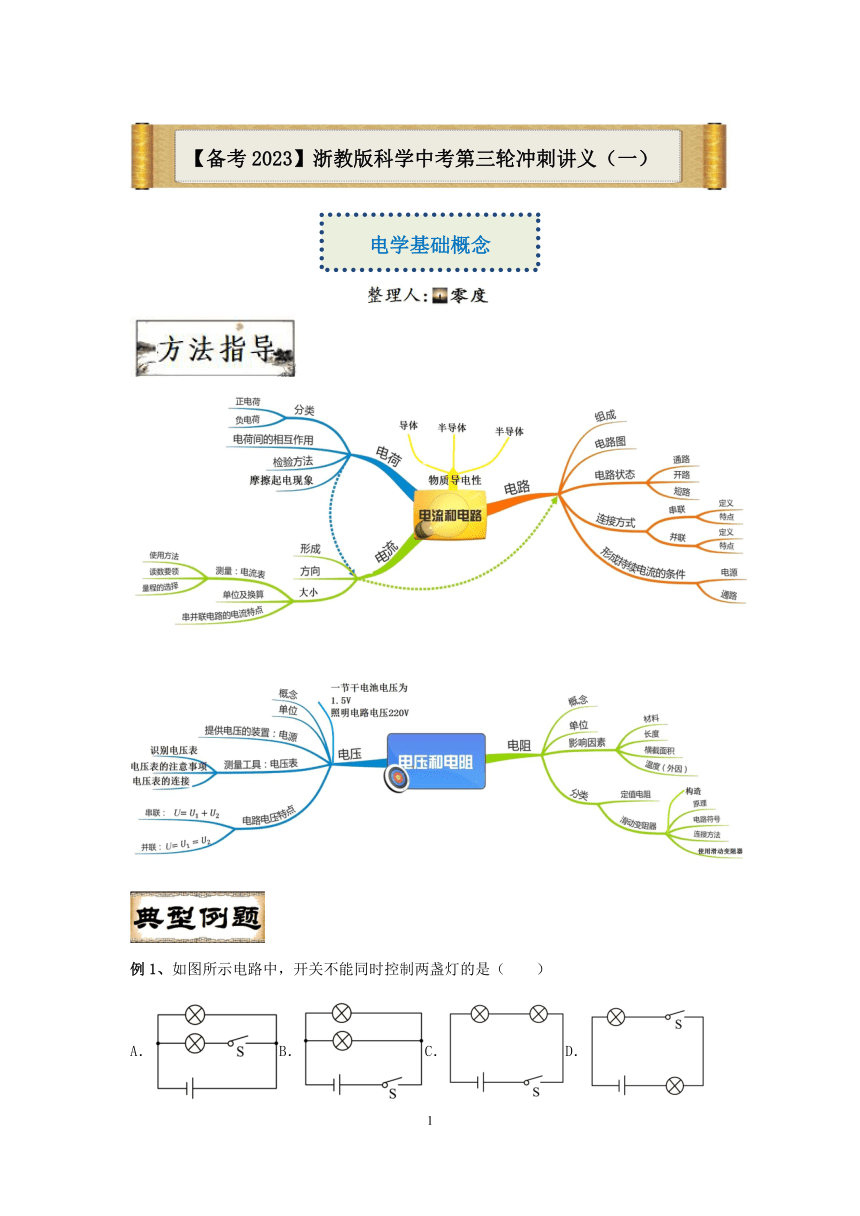

【备考2023】浙教版科学中考第三轮冲刺讲义（一）：电学基础概念【word，含答案】

例1、如图所示电路中，开关不能同时控制两盏灯的是（　　）
A．B．C．D．

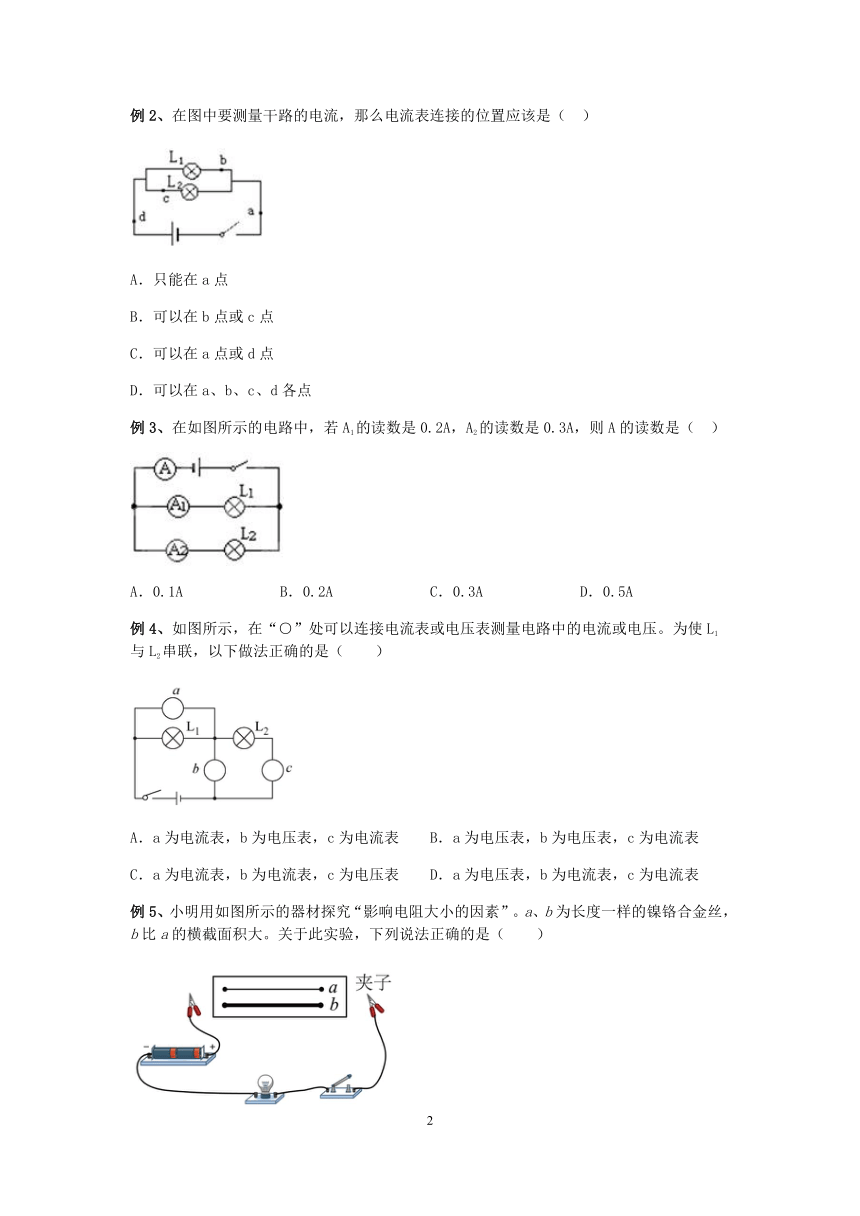

例2、在图中要测量干路的电流，那么电流表连接的位置应该是（ ）
A．只能在a点
B．可以在b点或c点
C．可以在a点或d点
D．可以在a、b、c、d各点
例3、在如图所示的电路中，若A1的读数是0.2A，A2的读数是0.3A，则A的读数是（ ）
A．0.1A B．0.2A C．0.3A D．0.5A
例4、如图所示，在“○”处可以连接电流表或电压表测量电路中的电流或电压。为使L1与L2串联，以下做法正确的是（　　）
A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表 D．a为电压表，b为电流表，c为电流表
例5、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）
A．小灯泡的亮度越亮，表示接入的合金丝电阻越大
B．把镍铬合金丝换成铜丝或银丝，实验效果会更好
C．利用此装置能探究导体电阻大小与导体横截面积及长度的关系
D．为了准确比较两根合金丝的电阻，最好串联一个电压表和变阻器

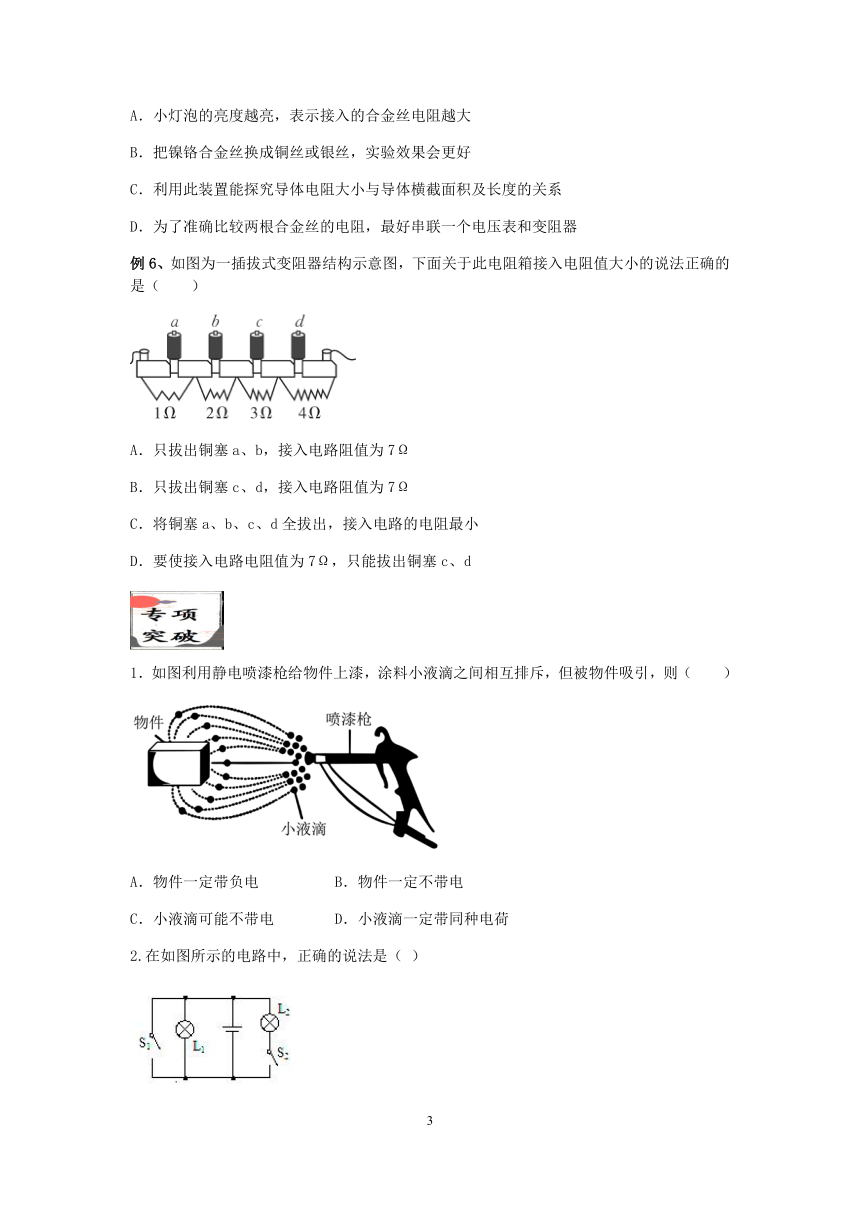

例6、如图为一插拔式变阻器结构示意图，下面关于此电阻箱接入电阻值大小的说法正确的是（　　）
A．只拔出铜塞a、b，接入电路阻值为7Ω
B．只拔出铜塞c、d，接入电路阻值为7Ω
C．将铜塞a、b、c、d全拔出，接入电路的电阻最小
D．要使接入电路电阻值为7Ω，只能拔出铜塞c、d
1．如图利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引，则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
2.在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光

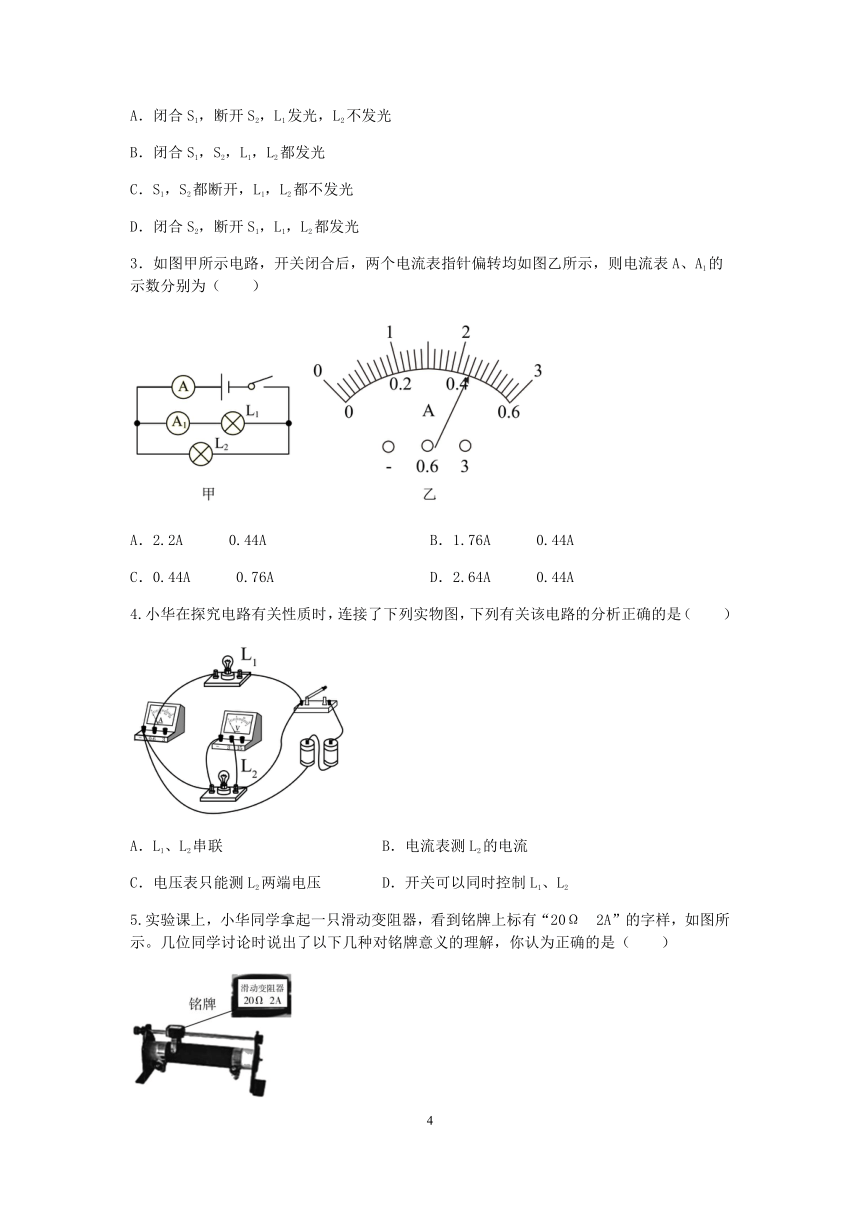

3．如图甲所示电路，开关闭合后，两个电流表指针偏转均如图乙所示，则电流表A、A1的示数分别为（　　）
A．2.2A 0.44A B．1.76A 0.44A
C．0.44A 0.76A D．2.64A 0.44A
4.小华在探究电路有关性质时，连接了下列实物图，下列有关该电路的分析正确的是（　　）
A．L1、L2串联 B．电流表测L2的电流
C．电压表只能测L2两端电压 D．开关可以同时控制L1、L2
5.实验课上，小华同学拿起一只滑动变阻器，看到铭牌上标有“20Ω　2A”的字样，如图所示。几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（　　）
A．电阻的最小值是20Ω，允许通过的最大电流是2A
B．电阻的最小值是20Ω，允许通过的最小电流是2A
C．电阻的最大值是20Ω，允许通过的最大电流是2A
D．电阻的最大值是20Ω，允许通过的最小电流是2A

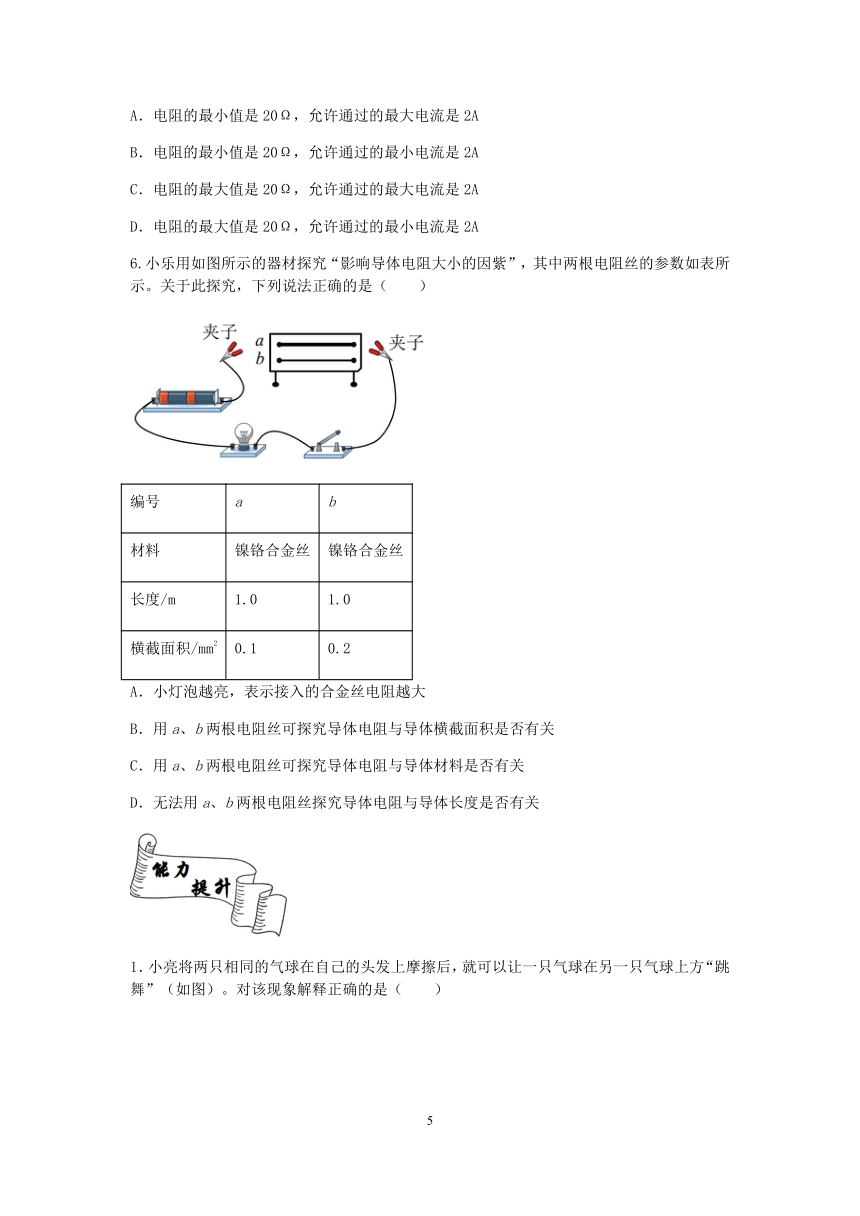

6.小乐用如图所示的器材探究“影响导体电阻大小的因紫”，其中两根电阻丝的参数如表所示。关于此探究，下列说法正确的是（　　）
编号 a b
材料 镍铬合金丝 镍铬合金丝
长度/m 1.0 1.0
横截面积/mm2 0.1 0.2
A．小灯泡越亮，表示接入的合金丝电阻越大
B．用a、b两根电阻丝可探究导体电阻与导体横截面积是否有关
C．用a、b两根电阻丝可探究导体电阻与导体材料是否有关
D．无法用a、b两根电阻丝探究导体电阻与导体长度是否有关
1．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（　　）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
2.在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，则下列说法中正确的是(　　)
A．电流表A1的示数是1.5A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.5A
D．电路的总电流为1.8A
3．图（a）所示电路，当闭合开关S后，两个电流表指针偏转均为图（b）所示，则通过电灯L1和L2的电流分别为（　　）
A．1.04A 0.26A B．1.3A 0.26A
C．0.26A 1.04A D．0.26A 1.3A
4.如图所示电路中，甲、乙、丙是连接在电路中的三只电学仪表，闭合开关S后，灯、均正常发光，则（　　）
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
5.小应同学用如图所示的电路探究“影响金属丝电阻大小的因素”。他手边除了电路中的器材外，还有一根镍铬合金丝。现有下列探究任务：①电阻大小与金属丝长度的关系：②电阻大小与材料的关系；③电阻大小与金属丝横截面积的关系，其中能完成的有(　　)
A．①② B．②③ C．①③ D．①②③
6.电加热眼罩对缓解眼疲劳有一定效果。小金阅读了某款市场上的电加热眼罩开关的外观说明，设计了开关控制电路，通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用，且不能出现短路；②滑片OP顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是（　　）
A．B．C．D．
答案及解析
例1、A
【解析】
A．由图可知，两盏灯并联，开关S在支路上不能够同时控制两盏灯，故A符合题意。
B．由图可知，两盏灯并联，开关S在干路上，能够同时控制两盏灯，故B不符合题意。
CD．由图可知，两盏灯串联，开关能同时控制两盏灯，故CD不符合题意。
例2、C
【解析】
由电路图知：两只灯泡并联，要测量干路电流，需要电流表串联在干路中。因为b、c两点都在支路，a、d两点都在干路，所以电流表不能串联在b、c两点，而干路电流都相等，所以电流表串联在a、d两点都可以。
例3、D
【解析】
因两灯并联，故两支路中的电流之和等于A中的电流，即I=0.2A+0.3A=0.5A
例4、B
【解析】
L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表，故B符合题意。
例5、C
【解析】
A．小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．其他条件相同时铜丝或银丝的电阻很小，如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，电路中电流变化不大，灯泡的亮度变化不明显，即实验效果不明显，故B错误；
C．利用此装置中的一根电阻丝，用移动夹子来改变接入电阻丝的长度，也可以探究导体电阻大小和长度的关系；已知a、b为长度一样的镍铬合金丝，b比a的横截面积大，所以利用此装置能探究导体电阻大小和横截面积的关系，故C正确；
D．为了准确测量两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D错误。
例6、B
【解析】
A．只拔出铜塞a、b，即a、b两铜塞所对应的电阻丝接入电路，故接入电路电阻为3欧，故A错误；
B．只拔出铜塞c、d，即c、d两铜塞所对应的电阻丝接入电路，接入电路电阻为7欧，故B正确；
C．将铜塞a、b、c、d全拔出，接入电路的电阻最大，即最大为10欧，故C错误；
D．要使接入电路电阻为7欧姆，拔出铜塞c、d或同时拔出铜塞a、b、d也可以，故D错误。
1．D
【解析】
A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意。
B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意。
C．由于小液滴相互排斥，故小液体肯定带电，故C不符合题意。
D．由于小液滴相互排斥，故小液体肯定带同种电荷，故D符合题意。
2.D
【解析】
A. 闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；
B. 闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B错误；
C. S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；
D. 闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确。
3．A
【解析】
分析电路可知：两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；已知两个完全相同的电流表指针偏转均如图乙所示，由于并联电路中，干路中的电流等于各支路电流之和，所以A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为
I总=2.2A
电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表A1的示数为
I1=0.44A
4.D
【解析】
A．如下图所示，两个灯泡并联连接在A、B两点之间，为并联，故A错误。
B．电流表与L1串联，则L1的电流，故B错误。
C．电压表虽然与L2并联，但是由于并联，所以它测L2、L1和总电压，故C错误。
D．开关在干路上，同时控制L1和L2， 故D正确。
5.C
【解析】
铭牌上“20Ω　2A”的字样表示滑动变阻器的最大阻值为20Ω，其电阻变化范围是0～20Ω，允许通过的最大电流为2A。
6.B
【解析】
A．实验中通过灯泡的亮度反映电阻的大小，小灯泡越亮，表示接入的合金丝电阻越小，故A错误；
BC．由a、b两根电阻丝可知，两者的材料和长度相同、横截面积不同，所以选用a、b两根电阻丝可以探究电阻与导体的横截面积是否有关，故B正确，C错误；
D．用夹子夹住其中一根合金丝不同部位，改变它的长度，可以探究导体电阻与导体长度是否有关，故D错误。
1．C
【解析】
AB.摩擦的方法使头发与气球里的电子发生转移，而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误。
CD.两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C正确，D错误。
2.A
【解析】
由图可知：两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
因为并联电路中干路电流大于任一支路的电流，且电流表A1、A2的指针位置相同，
所以，电流表A1选用大量程，由图乙可知电流表A1的示数是1.5A，即电路的总电流I=1.5A；
电流表A2选用小量程,则通过灯L2的电流为I2=0.3A，故A正确、CD错误；
因为I=I1+I2，所以,通过灯L1的电流：
I1=I I2=1.5A 0.3A=1.2A，
故B错误。
3．A
【解析】
根据a图可知，灯泡L1与L2并联，电流表A1测总电流，A2测L2的电流。
根据并联电路的电流规律可知，A1的示数大于A2。
根据b图可知，当使用量程为0~3A时，分度值为0.1A，示数为1.3A；
当使用量程为0~0.6A时，分度值为0.02A，示数为0.26A；
则总电流为1.3A，L2的电流为0.26A；
则通过L1的电流为 I1=I总-I2=1.3A-0.26A=1.04A
4.B
【解析】
A．如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误。
B．如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确。
C．如果丙是电压表，则电路断路，两灯都不能发光，故C错误。
D．如果乙是电压表，则灯L2断路，不能发光，故D错误。
5.C
【解析】
因为实验器材中的电阻丝只有一根，所以材料只有一种，不能改变，所以不能研究电阻与材料之间的关系；将电阻丝全部接在两夹子之间，再将电阻丝的一半接在两夹子之间，两次接入电阻丝的长度不同，通过观察电流表示数的变化可探究电阻与电阻丝长度的关系；再将电阻丝对折后接在两夹子之间，与上面第2次实验相比，长度相同而横截面积不同，通过比较电流的示数即可得出电阻与电阻丝横截面积的关系；故能进行探究的是①③。
6.C
【解析】
A．AB为电阻，BC为导线，当滑片位于“关闭”位置时电路断开，滑片顺时针旋转时，接入电路的电阻变短，阻值减小，电流增大。但当滑片位于B点时电源被短路，故A不符合题意；
B．滑片顺时针旋转时，接入电路的电阻变长，阻值增大，电流减小，故B不符合题意；
C．AB、BC都为电阻，当滑片位于“关闭”位置时电路断开，滑片顺时针旋转时，接入电路的电阻变短，阻值减小，电流增大。且当滑片位于B点时电源不会被短路，故C符合题意；
D．当滑片位于“关闭”位置时，电路仍然接通，故D不符合题意。
