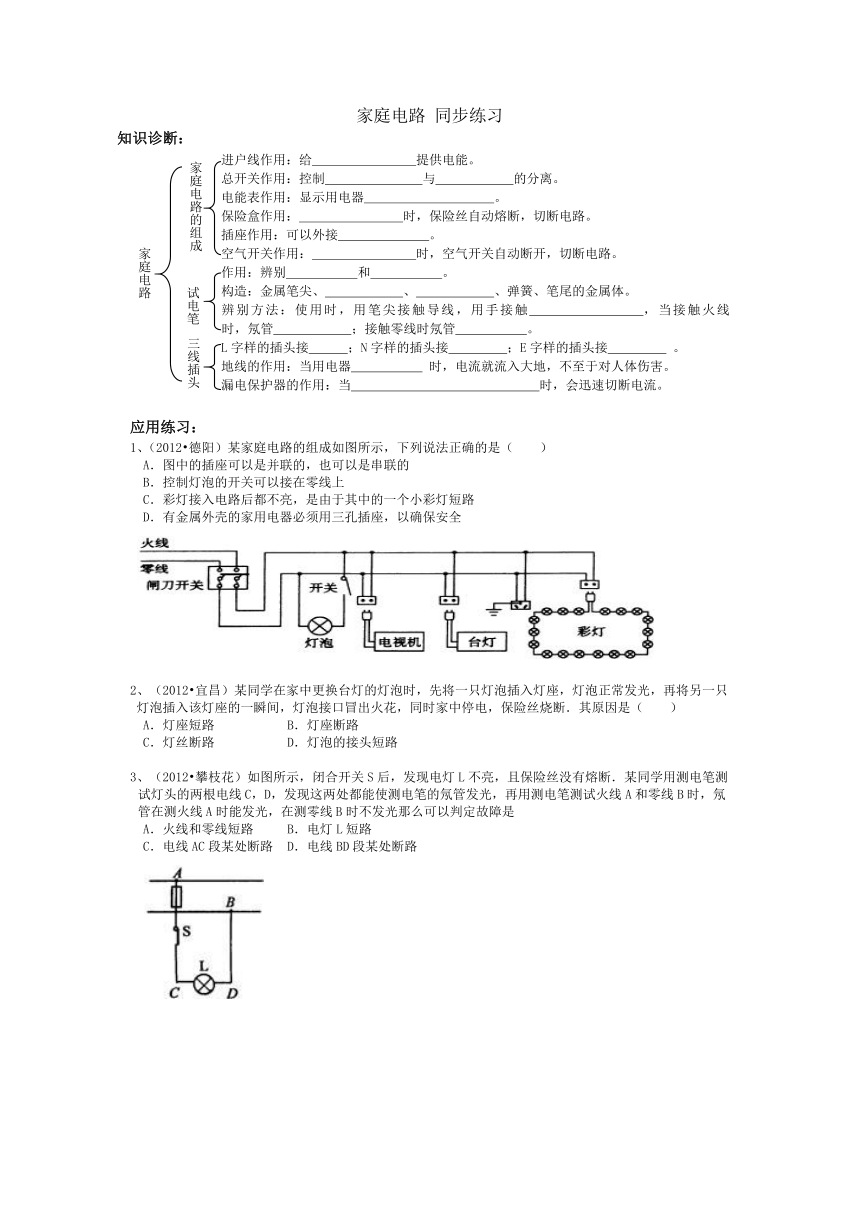

家庭电路 同步练习

家庭电路 同步练习
知识诊断：
(
家庭电路的组成
) 进户线作用：给 提供电能。
总开关作用：控制 与 的分离。
电能表作用：显示用电器 。
保险盒作用： 时，保险丝自动熔断，切断电路。
(
家庭电路
)插座作用：可以外接 。
空气开关作用： 时，空气开关自动断开，切断电路。
作用：辨别 和 。
(
试电笔
) 构造：金属笔尖、 、 、弹簧、笔尾的金属体。
(
三线插头
)辨别方法：使用时，用笔尖接触导线，用手接触 ，当接触火线 时，氖管 ；接触零线时氖管 。
L字样的插头接 ；N字样的插头接 ；E字样的插头接 。
地线的作用：当用电器 时，电流就流入大地，不至于对人体伤害。
漏电保护器的作用：当 时，会迅速切断电流。
应用练习：
1、（2012 德阳）某家庭电路的组成如图所示，下列说法正确的是（　　）
A．图中的插座可以是并联的，也可以是串联的
B．控制灯泡的开关可以接在零线上
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须用三孔插座，以确保安全
2、（2012 宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（　　）
A．灯座短路 B．灯座断路
C．灯丝断路 D．灯泡的接头短路
3、（2012 攀枝花）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光那么可以判定故障是
A．火线和零线短路 B．电灯L短路
C．电线AC段某处断路 D．电线BD段某处断路
4、（多选题）（2012 贵港）对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
达标检测：
1、家庭电路的组成如下，顺序正确的是（　　）
A．电灯、总开关、电能表、保险装置、插座
B．总开关、保险装置、插座、电灯、电能表
C．电能表、总开关、保险装置、插座、电灯
D．保险装置、插座、总开关、电能表、电灯
2、（2013 齐齐哈尔）图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（ ）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断
3、（2012 常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（　　）
A．L1灯头接线处断路
B．L1灯头接线处短路
C．L2灯头接线处断路
D．L2灯头接线处短路
4、（2009 天津）一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”．他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（ ）
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
