从三个方向看（1）[下学期]

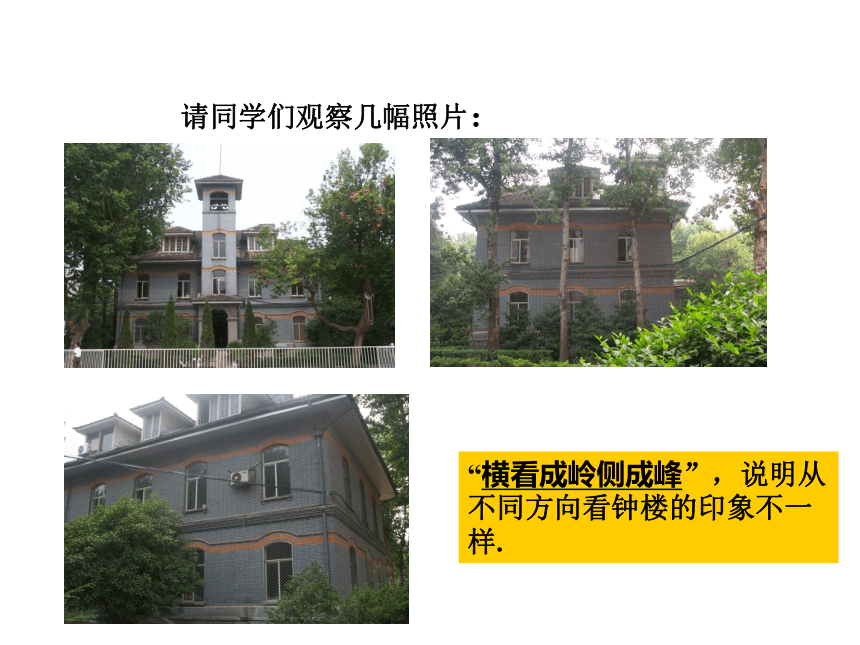

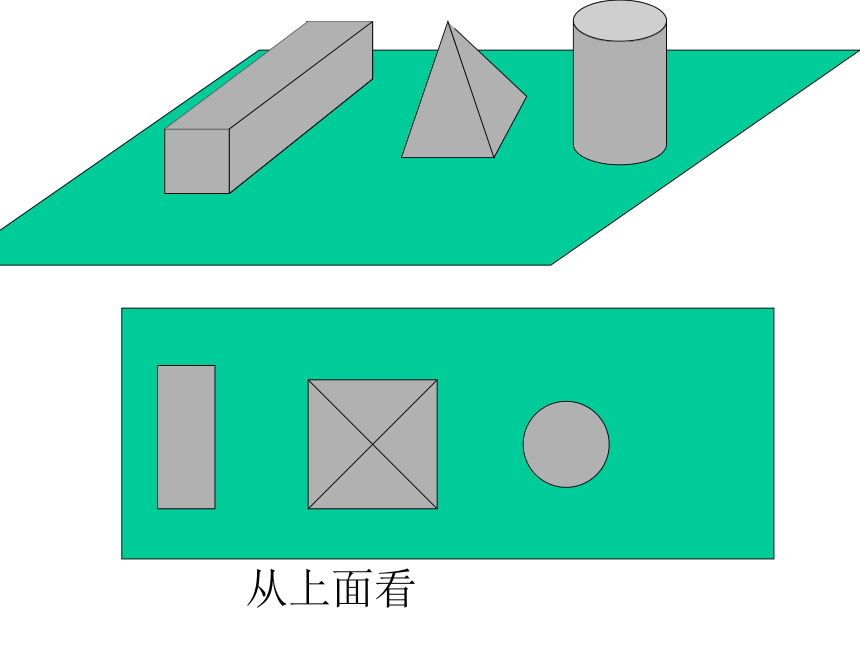

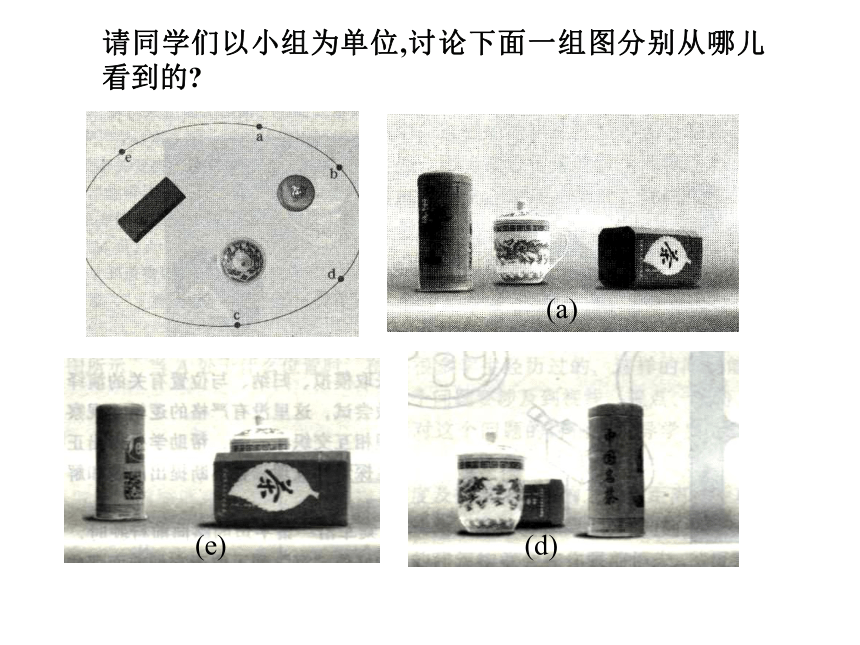

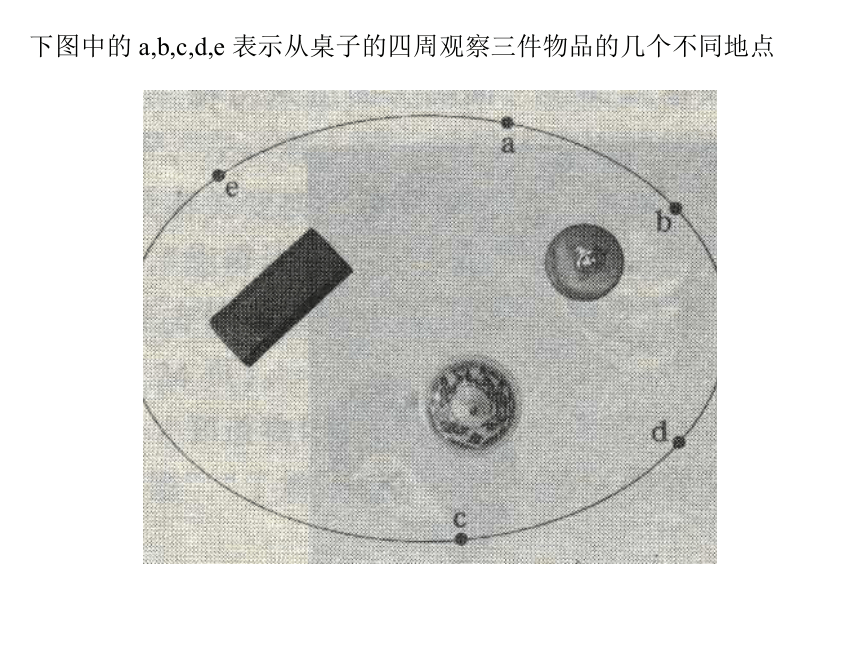

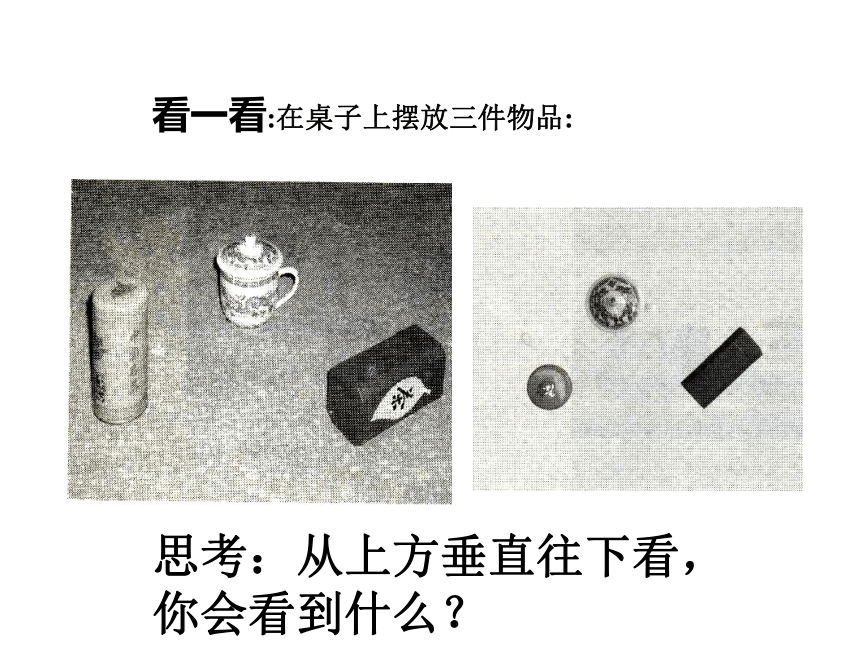

课件27张PPT。“横看成岭侧成峰”，说明从不同方向看钟楼的印象不一样.请同学们观察几幅照片： 从不同方向看(一)看一看:在桌子上摆放三件物品:思考：从上方垂直往下看，你会看到什么？请同学们以小组为单位,讨论下面一组图分别从哪儿看到的?

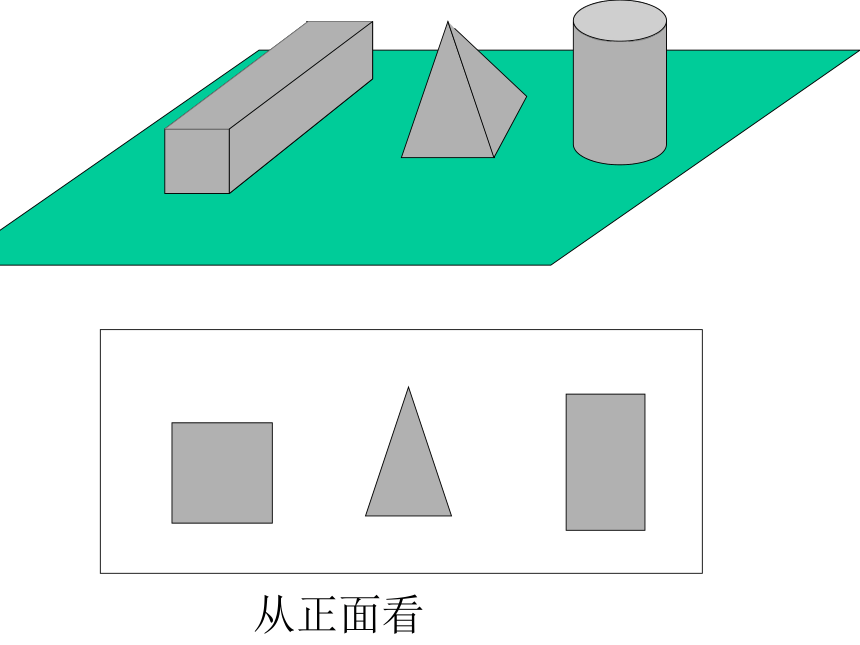

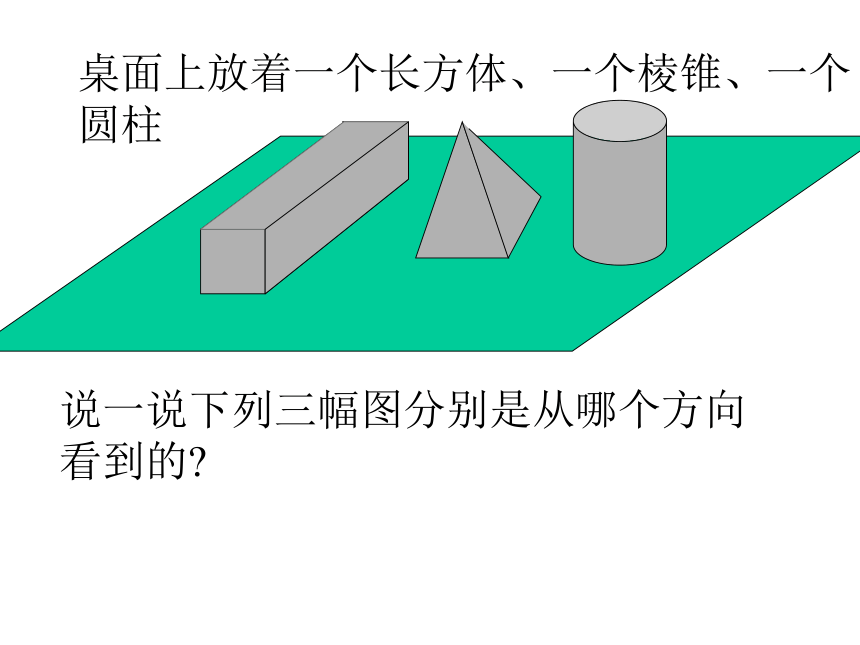

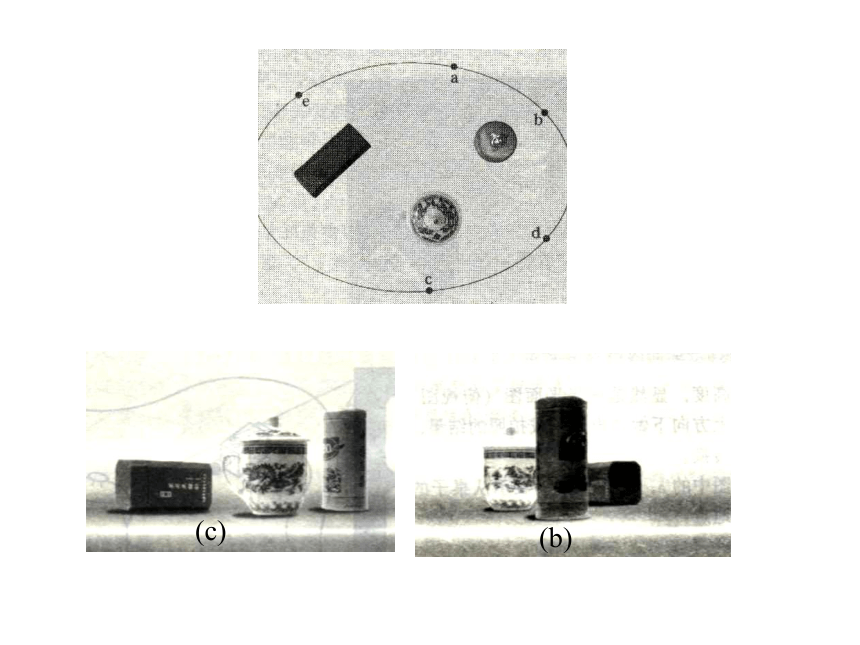

(a)(e)(d)(c)(b)桌面上放着一个长方体、一个棱锥、一个
圆柱
说一说下列三幅图分别是从哪个方向
看到的?从上面看从正面看从左面看随堂练习：下面是一辆汽车从小明的面前经过而拍摄的一组照片,请同学们思考汽车进入镜头的先后顺序应是怎样?（1）（2）（3）（4）（5）可以是（2）（1）（5）（4）（3）议一议:
请同学们观察下图，想一想，从不同方向看到的是什么？请同学们研究给出的五幅图分别从什么方向看到的?想一想:请同学们根据投影屏幕上图, 观察长方体和圆柱,然后说出三幅图分别从哪个方向看到的. 从正面看从左面看从上面看请同学们根据下图堆放好的立方体块,颜色分别为红、蓝、绿、粉红、黄。然后从三个方向看,思考分别看到哪些图象?并画出你所看到的图形。
从正面看从左面看从上面看从正面看从左面
看 从上面看主视图左视图俯视图从上面的活动中可以体会到从不同的方向看同一物体时,可能看到不同的图形.其中从正面看到的图叫主视图,从左面看到的图叫左视图,从上面看到的图叫俯视图,即物体的三视图.从正面看从左面看
从上面看
问题1:下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出哪一个是主视图?哪一个是左视图?哪一个是俯视图?
主视图左视图俯视图问题2:请同学们画出下列几何体的三视图思考题:1.一个玻璃正方体如图所示,红线表示两根嵌在正方体内的铁丝,请画出它的主视图、左视图和俯视图,并用彩色笔标明铁丝的位置.
2.如图，甲、乙、丙、丁四人分别面对面坐在
一张桌子旁边，桌子一张纸上写着数字“9”，甲
说他看到的是“6”，乙说他看到的是“ ” 丙说
他看到的是“ ”丁说他看到的是“9”，则下列
说法正确的是 ：
A.甲在丁的对面，乙在甲的左边，丙在丁的右边
B.丙在乙的对面，丙的左边是甲，右边是乙
C.甲在乙的对面，甲的右边是丙，左边是丁
D.甲在丁的对面，乙在甲的右边，丙在丁的右边
669甲丁乙丙3.指出图(1)、 (2)、 (3) 三个平面图形(4)这个物体
的三视图中的哪一个视图。俯视图主视图左视图4.下面是一个空心圆柱体在指定方向上的三视图，
正确的有：1234有一个物体的主视图如图(1),左视图如图(2),
俯视图如图(3),想一想,该物体是由什么
构成的?(1)(2)(3)5.6.举出三视图是圆、长方形、三角形的例子小结:
请同学们思考通过本节课的学习有什么体会?小结:1.从不同方向看同一物体的感受不一样,结果不一样;2.经历从空间物体到立体图形的抽象过程,体会立体图形与平面图形的关系;3.会画正方体及简单组合体的三视图.五.课堂作业
1课本P103 习题3.4的第1、2、3题；
