2.2法拉第电磁感应定律
人教版(2019)高中物理必修第二册

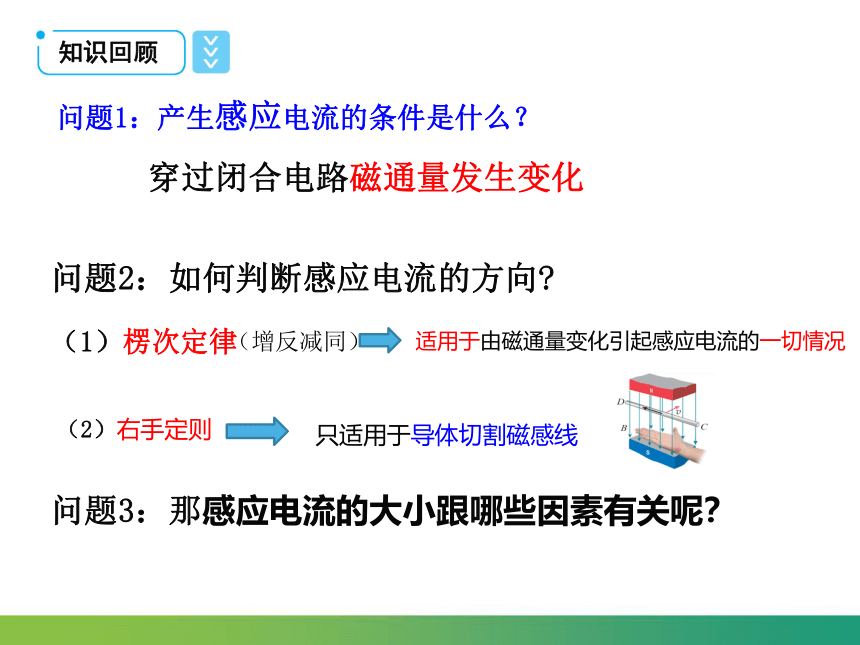

问题1:产生感应电流的条件是什么?
穿过闭合电路磁通量发生变化
问题2:如何判断感应电流的方向
(1)楞次定律
知识回顾
问题3:那感应电流的大小跟哪些因素有关呢?
(2)右手定则
适用于由磁通量变化引起感应电流的一切情况
只适用于导体切割磁感线
(增反减同)

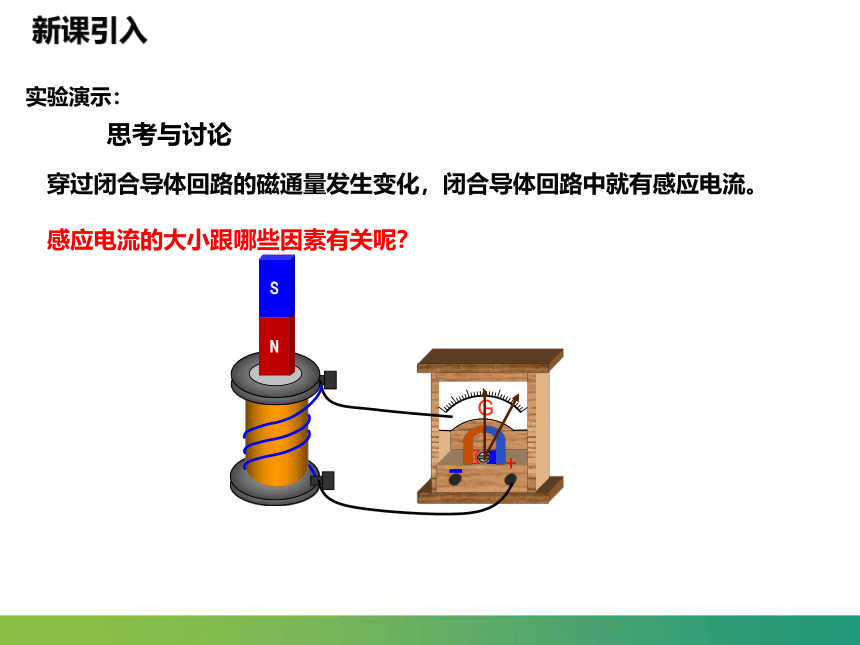

穿过闭合导体回路的磁通量发生变化,闭合导体回路中就有感应电流。
感应电流的大小跟哪些因素有关呢?
实验演示:
思考与讨论
+
G
N
S
新课引入
部分导体切割磁感线
实验探究
感应电流的关系与哪些因素有关
线圈中插入条形磁铁
实验结论:
磁通量变化的越快,产生的感应电流就越大
乙
问题2:试从本质上比较甲、乙两电路有何异同?
既然闭合电路中有电流,这个电路中就一定有什么?
磁通量发生变化的螺旋管相当于电源
问题1、初中的时候学过电路中产生持续电流的条件是么?
有闭合电路,有电源
甲
新课讲授
相同点:两电路都是闭合的,有电流
不同点:甲中有电池(电源),乙中有螺线管(相当于电源)
N
S
电动势

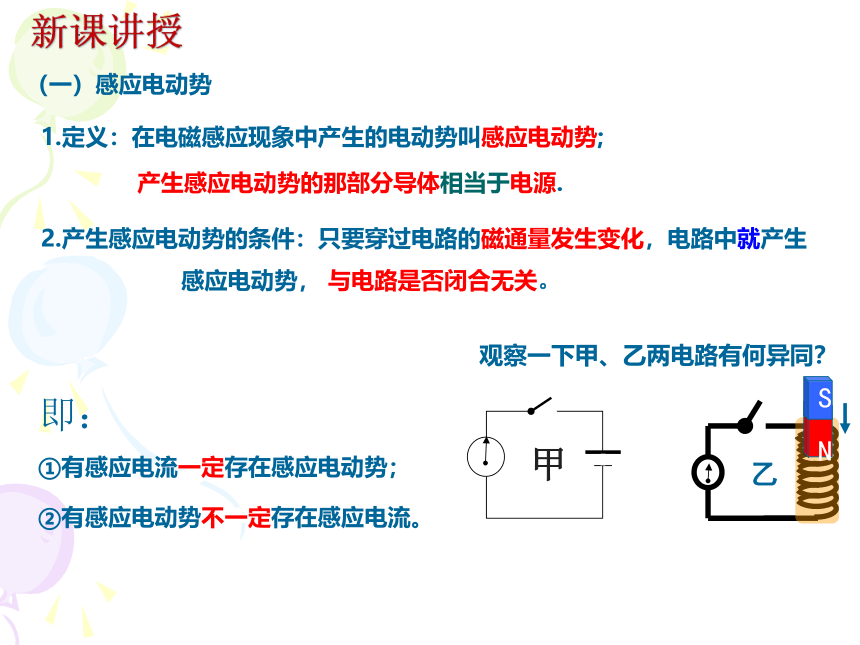

1.定义:在电磁感应现象中产生的电动势叫感应电动势;
2.产生感应电动势的条件:只要穿过电路的磁通量发生变化,电路中就产生感应电动势, 与电路是否闭合无关。
产生感应电动势的那部分导体相当于电源.
(一)感应电动势
①有感应电流一定存在感应电动势;
②有感应电动势不一定存在感应电流。
新课讲授
即:
乙
N
S
甲
观察一下甲、乙两电路有何异同?
由闭合电路的欧姆定律可知感应电流与感应电动势的关系:
新课讲授
总电阻一定时,感应电动势E 越大,感应电流 I也越大
2.感应电动势的大小跟哪些因素有关?
影响感应电动势的大小的因素:
(1)磁通量变化的快慢(也叫磁通量的变化率)
磁通量变化越快,产生的感应电流I 越大 感应电动势越大
感应电动势的大小跟螺线管的线圈匝数有没有关系?
1.感应电流和感应电动势有什么样的关系?
探究感应电动势与线圈匝数的关系
实验结论:磁通量变化的快慢相等时,线圈匝数越多,
感应电动势越大
观察一下磁通量变化的快慢一样的情况下,感应电动势与线圈匝数的关系:
实验探究结论:
影响感应电动势大小的因素:
(1)磁通量变化的快慢(磁通量的变化率)
(2)线圈匝数
感应电动势的大小跟磁通量的变化率和线圈匝数之间有什么定量的关系?
问题?
B
S
时刻t1时穿过闭合电路的磁通量为φ1,
时刻t2时穿过闭合电路的磁通量为φ2,
在时间 △t=t2-t1 内的磁通量的变化量为:
△φ=φ2 –φ1
磁通量的变化率为:
B
S
时刻t1时:
时刻t2时
感应电动势的大小跟磁通量的变化率和线圈匝数之间的定量的关系:
磁通量的变化率
线圈匝数
线圈匝数越多感应电动势越大
线圈匝数用n来表示
1、内容:闭合电路中感应电动势的大小,跟穿过这一电路的磁通量的变化率成正比.
线圈有n匝
2.公式:
二、法拉第电磁感应定律
3.注意:公式中Δφ取绝对值,不涉及正负,感应电流的方向另行判断。
G
法拉第
德国物理学家纽曼、韦伯在对理论和实验资料进行严格分析后,于1845年和1846年先后指出电磁感应的规律。后人把它叫作法拉第电磁感应定律。
式中k 是比例常量。在国际单位制中,电动势E 的单位是 伏(V)、磁通量Φ 的单位是韦伯(Wb)、时间t 的单位是 秒(s),这时 k =1。 于是
表达式:
物理意义
与感应电动势的关系
磁通量Ф
穿过回路磁感线的条数多少
无直接关系
磁通量变化△Ф
穿过回路磁通量变化了多少
产生感应电动势的条件
磁通量变化率
ΔΦ/Δt
穿过回路磁通量变化的快慢
决定感应电动势的大小
理解:Φ、△Φ、ΔΦ/Δt的意义
磁通量Φ、磁通量变化量△Φ、磁通量变化率ΔΦ/Δt ,感应电动势E
速度v, 速度变化量△v, 速度变化率Δv/Δt, 加速度a
可以类比:
1、 一个闭合电路产生的感应电动势较大,是因为穿过这个闭合电路的( )
A.磁感应强度大
B.磁通量较大
C.磁通量的变化量较大
D.磁通量的变化较快
D
课堂练习
2、关于电路中感应电动势的大小,下列说法中正确的是( )
A.穿过线圈的磁通量越大,感应电动势越大
B.穿过线圈的磁通量为零,感应电动势一定为零
C.穿过线圈的磁通量变化越大,感应电动势越大
D.穿过线圈的磁通量变化越快,感应电动势越大
D
课堂练习
例题4:一个匝数为100、面积为0.02m2的线圈垂直磁场放置,在0.5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。
例题3:一个100匝的线圈,在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。
课堂练习
16v
24v
一.感应电动势
二.法拉第电磁感应定律
1.内容:闭合电路中感应电动势的大小跟穿过这一电路的磁通量的变化率成正比。
2.公式
课堂小结
(一匝线圈)
(n匝线圈)
1.定义:在电磁感应现象中产生的电动势叫感应电动势E;
2.产生感应电动势的条件:只要穿过电路的磁通量发生变化,电路中就产生感应电动势, 与电路是否闭合无关。
作业布置:
33页课后练习第1,第2道题写在作业本上。
