第五节 串、并联电路的电流规律ppt

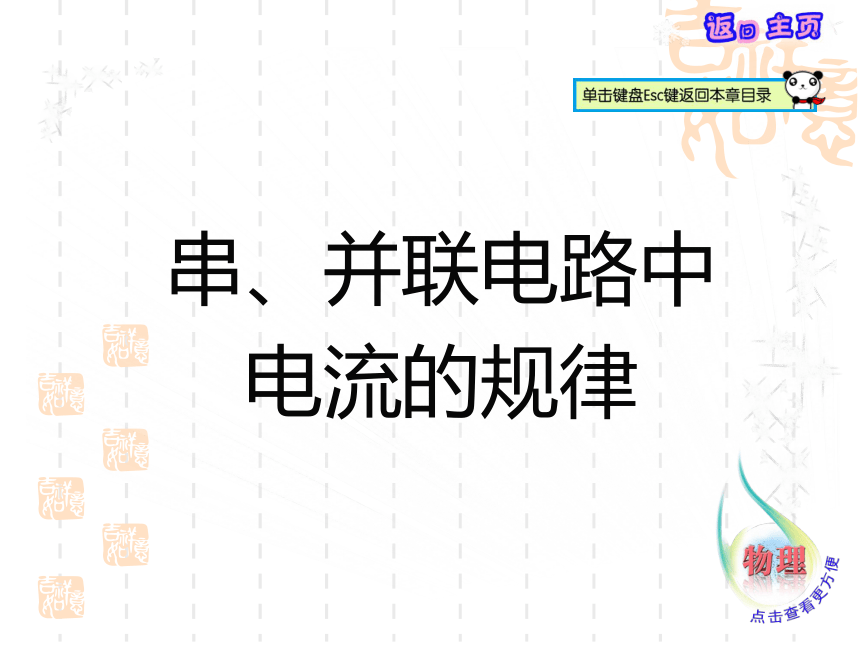

课件13张PPT。串、并联电路中

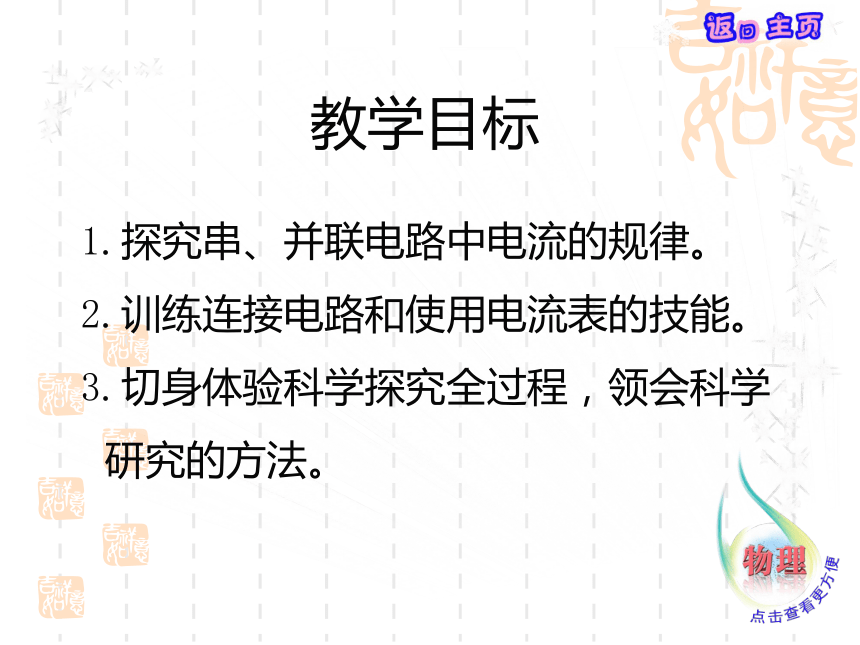

电流的规律教学目标1.探究串、并联电路中电流的规律。
2.训练连接电路和使用电流表的技能。
3.切身体验科学探究全过程，领会科学

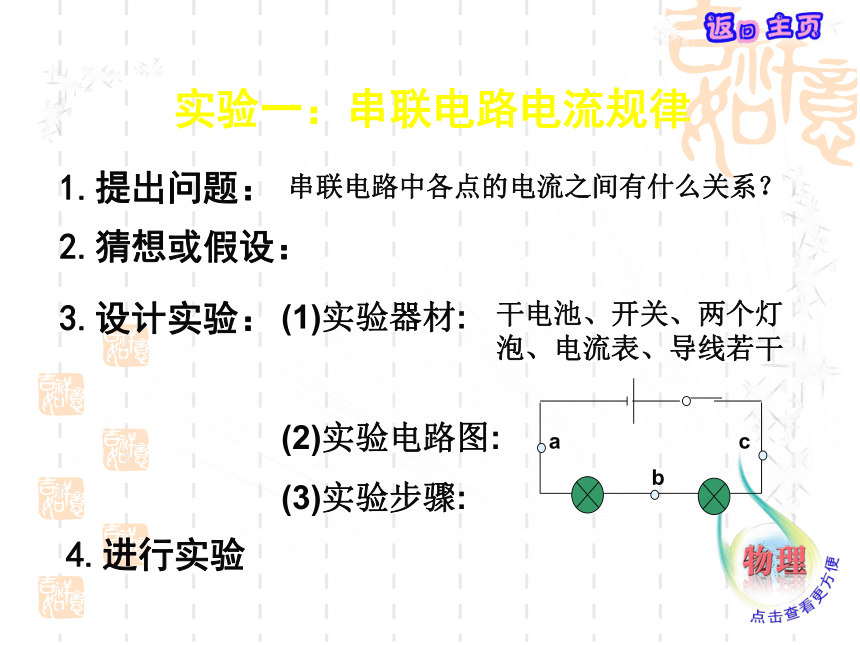

研究的方法。1.提出问题：串联电路中各点的电流之间有什么关系？2.猜想或假设：3.设计实验：4.进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干实验一：串联电路电流规律1.提出问题：并联电路中各点的电流之间有什么关系？2.猜想或假设：3.设计实验：4.进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干实验二：并联电路电流规律1.如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic。2.如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic。abc= == +3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1
很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小CL1L1L2L2A2A11.2A0.5A0.7A并联电路图实物图将下图中给出的实物连接起来。
要求：L1，L2并联，S控制干路， 测量干路的电流， 测L2中的电流。已知L1和L2中的电流均为0.4A 。思考题？如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 。L1L21.8A0.36A1.44A
