第三节 电阻.ppt

(共17张PPT)
电 阻
教学目标
1.知道电阻及其单位。
2.知道影响电阻大小的因素。
3.知道电阻是导体本身的一种性质。
4.加深对控制变量法的认识。

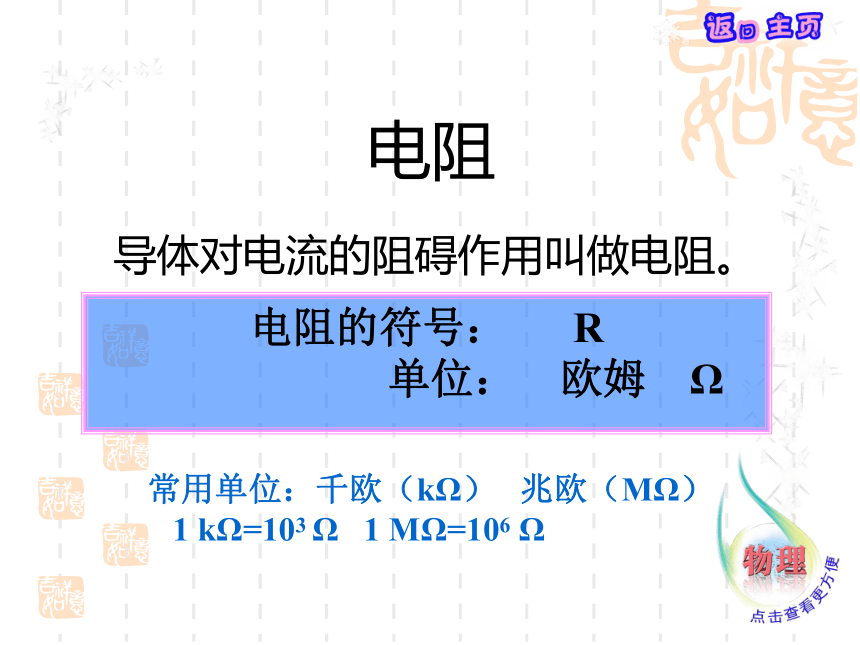

导体对电流的阻碍作用叫做电阻。
电阻
电阻的符号： R
单位： 欧姆 Ω
常用单位：千欧（kΩ） 兆欧（MΩ）
1 kΩ=103 Ω 1 MΩ=106 Ω

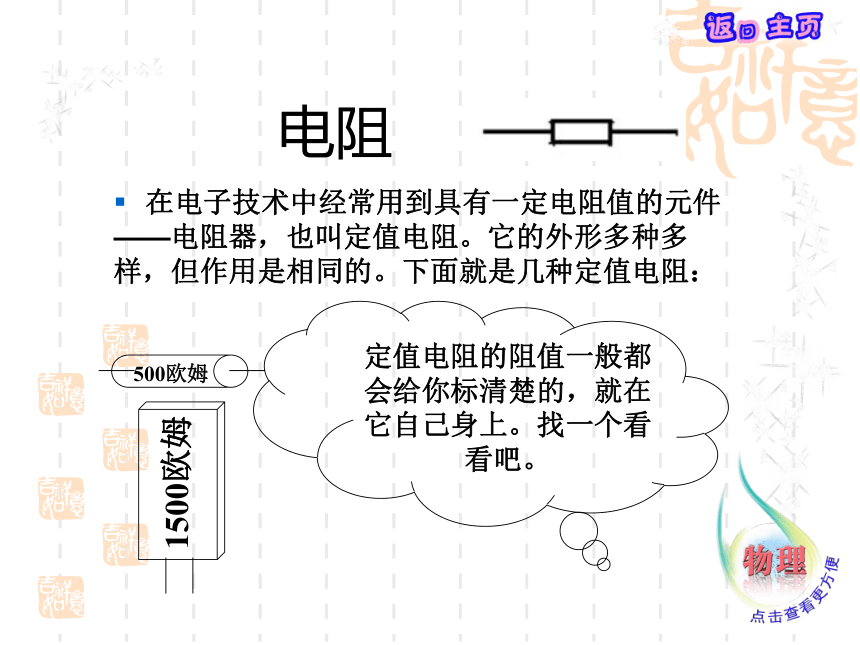

在电子技术中经常用到具有一定电阻值的元件
——电阻器，也叫定值电阻。它的外形多种多

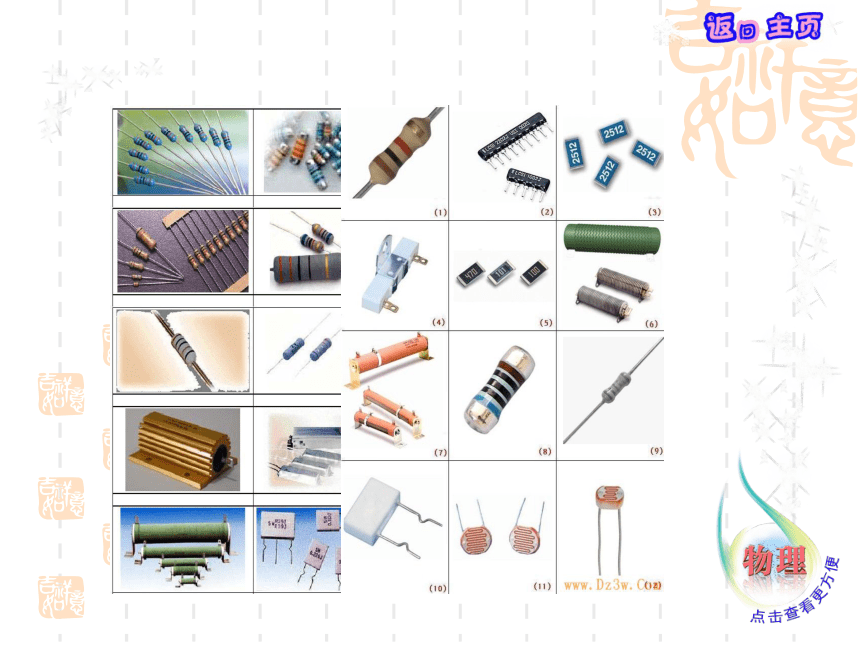

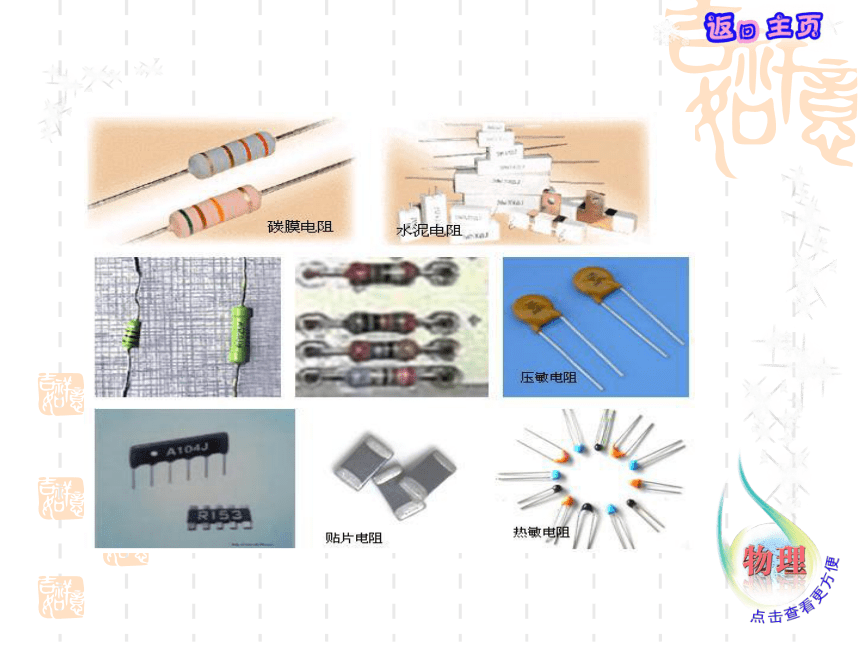

样，但作用是相同的。下面就是几种定值电阻：
电阻
1500欧姆
500欧姆
定值电阻的阻值一般都会给你标清楚的，就在它自己身上。找一个看看吧。
导体能让电流通过，同时对电流
又有阻碍作用；
绝缘体不能让电流通过，对电流
有很大的阻碍
导体和绝缘体
实验用小灯泡的电阻是每根导线电阻的500倍。
导线的电阻是不是可以忽略不考虑呢？
请思考
决定导体电阻大小的因素
导体的电阻
材料
长度
横截面积
“控制变量法”：一个物理量可能与多个因素有关，我们必须一个一个因素来研究。研究时，只让其中一个因素改变，其余因素要保持不变。
让我们用“控制变量法”来研究
导体的电阻
★导体的电阻由导体的材料、长度和横截面积决定。
★电阻是导体本身的一种特性。
同种材料的粗细相同的导线，越长电阻越大；
同种材料的长度相同的导线，越细电阻越大。
电压表的电阻很大，它接近绝缘体，所以电压表可以直接接在电源的两极。 有电压表存在的某段电路，一般被认为是开路的。
你知道吗？
电压表的导电性是接近导体还是绝缘体？
电压表——电阻很大，可以看做断
路，R=∞Ω
导线、开关、电流表——电阻很小，
可以看做没有电阻，R=0Ω
注 意
