第四节 变阻器ppt

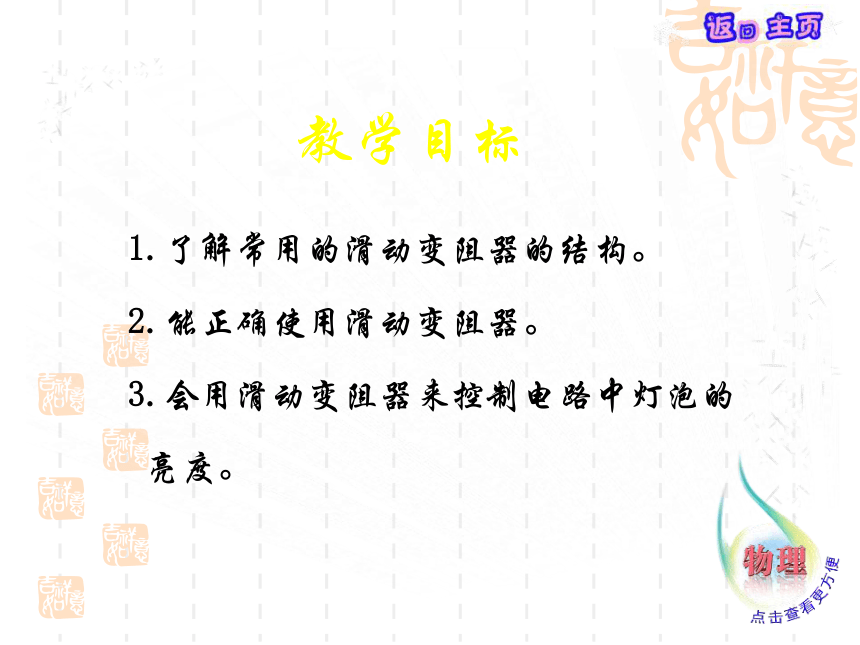

课件25张PPT。变 阻 器教学目标1.了解常用的滑动变阻器的结构。
2.能正确使用滑动变阻器。
3.会用滑动变阻器来控制电路中灯泡的
亮度。 舞台剧要开始了，舞台的照明灯由明变暗，把
人们带入剧情。现在请同学们设想一下，在不改变
电压的情况下，有没有什么方法使灯泡由亮变暗？

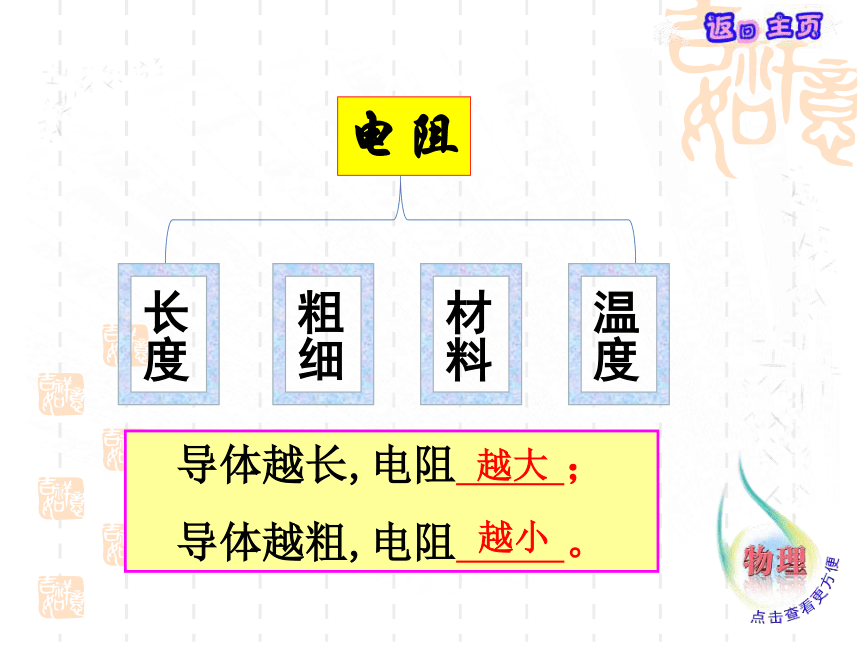

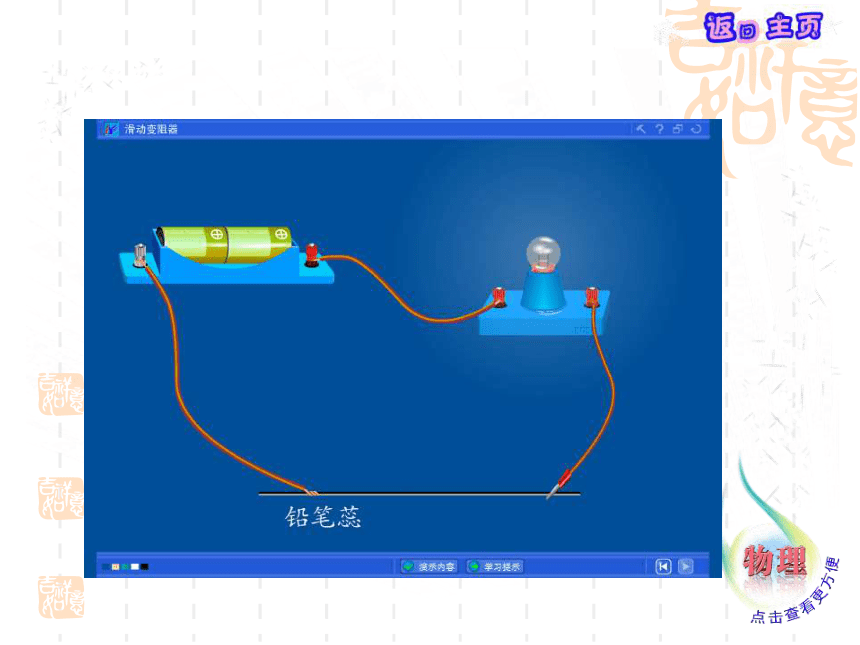

长度粗细材料温度导体越长,电阻 ；
导体越粗,电阻 。越大越小电阻变阻器定义：

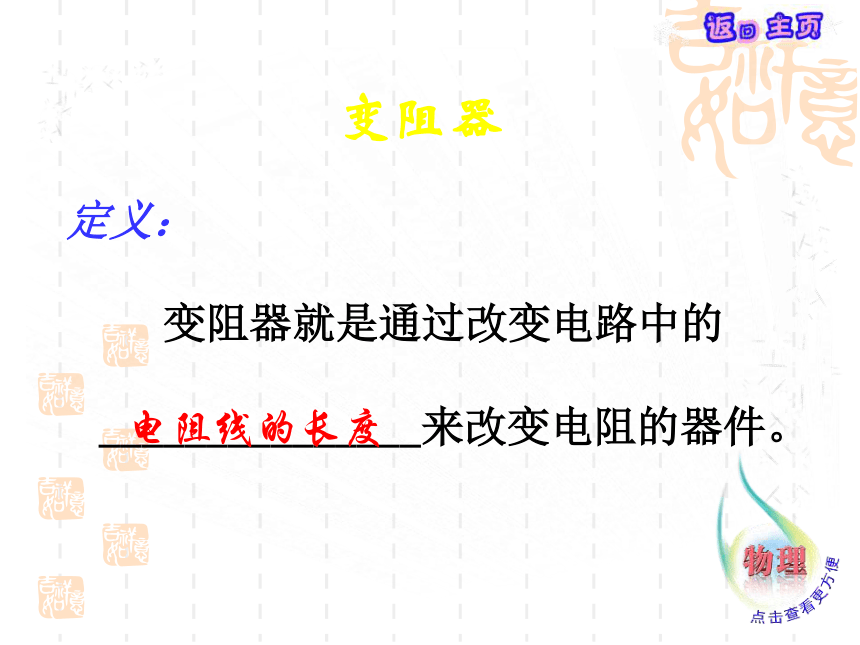

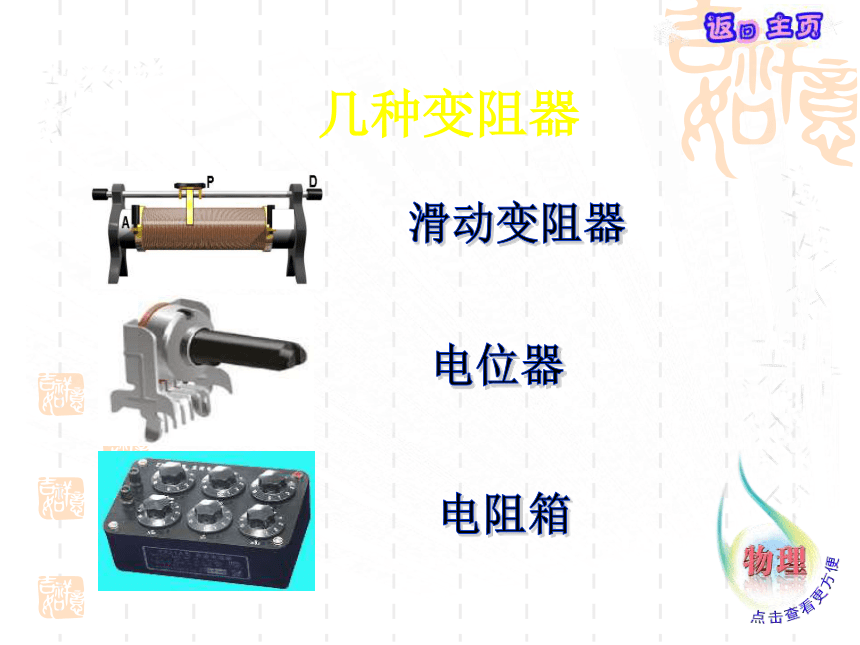

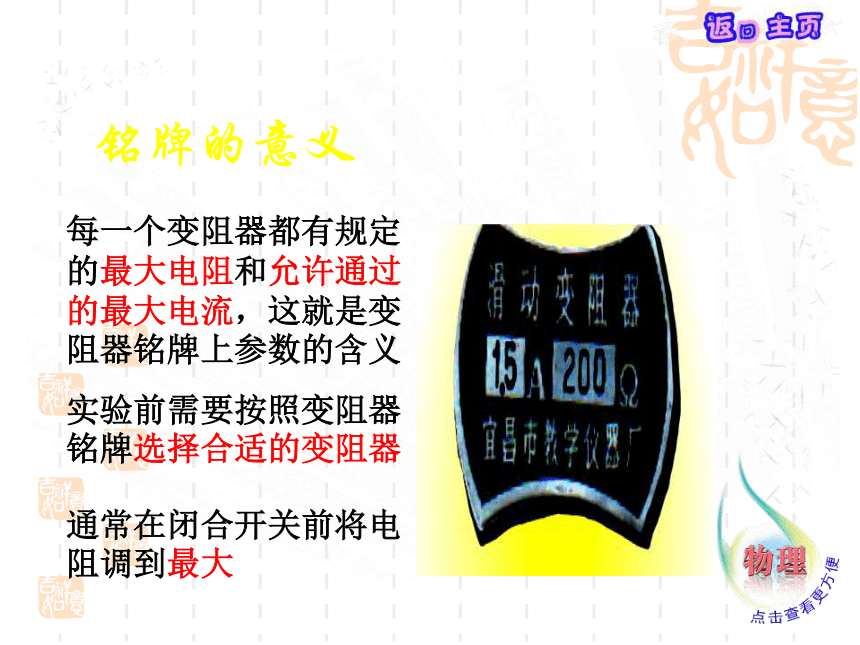

变阻器就是通过改变电路中的_______________来改变电阻的器件。电阻线的长度几种变阻器滑动变阻器电位器电阻箱滑动变阻器铭牌的意义每一个变阻器都有规定的最大电阻和允许通过的最大电流，这就是变阻器铭牌上参数的含义实验前需要按照变阻器铭牌选择合适的变阻器通常在闭合开关前将电阻调到最大滑动变阻器的结构示意图和符号P 相当于接入一根导线 相当于接入一个定值电阻滑动变阻器的正确连接方法1.串联在电路中
2.连接“一上一下”两个接线柱 规格：如：“50Ω 1.5A”、 “10Ω 2A” 最大阻值允许通过的最大电流规格及使用注意事项：在闭合开关之前，应将滑片置于阻值最大处。注意事项：变阻器思考：
要使灯泡和变阻器中的电流大小相同，变阻器应该与灯泡串联还是并联？
要使灯泡由暗变亮，接通电路前应将滑片放到什么位置上？把你设计的实验电路图画在下面。串联。接通电路前滑片应放在阻值最大处。变阻器的应用调光台灯调温电熨斗调速器等 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大CAC（2）接入哪两个接线柱，无论怎样移动滑片，
电阻都几乎为零？（1）接入哪两个接线柱，移动滑片，电阻是不
变的?即滑动变阻器相当于一个定值电阻。（3）接入哪两个接线柱，移动滑片，电阻随着
滑片的移动而改变？向哪个方向移动电阻
是变大？小 结一、滑动变阻器的构造和原理
二、滑动变阻器的铭牌上所标数值的意义和电
路中的符号
三、滑动变阻器的接线方法及电阻的变化情况
四、变阻器的应用工作原理:改变电阻丝在电路中的长短来改变电阻，从而改变电路中电流的大小。

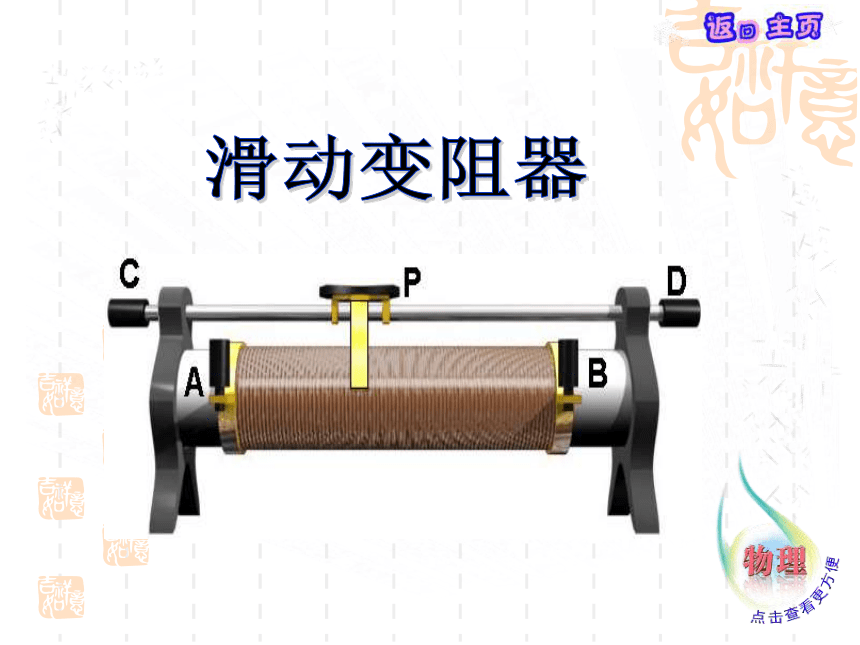

构造：四个接线柱、金属滑片、金属棒、瓷筒、电阻丝线圈。
符号:
使用规则：1.串联在电路中 2.接线“一上一下”
铭牌的意义:最大电阻和允许通过的最大电流
注意：实验前需要按照变阻器铭牌选择合适的变阻器；通常在闭合开关前应将电阻调到最大小结:你学会了什么？
