12.2波的图象

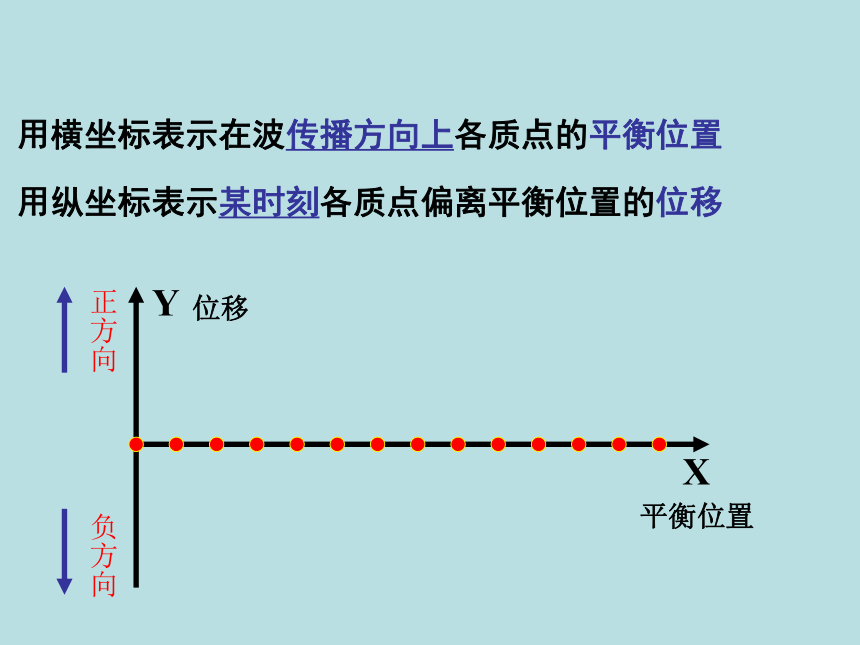

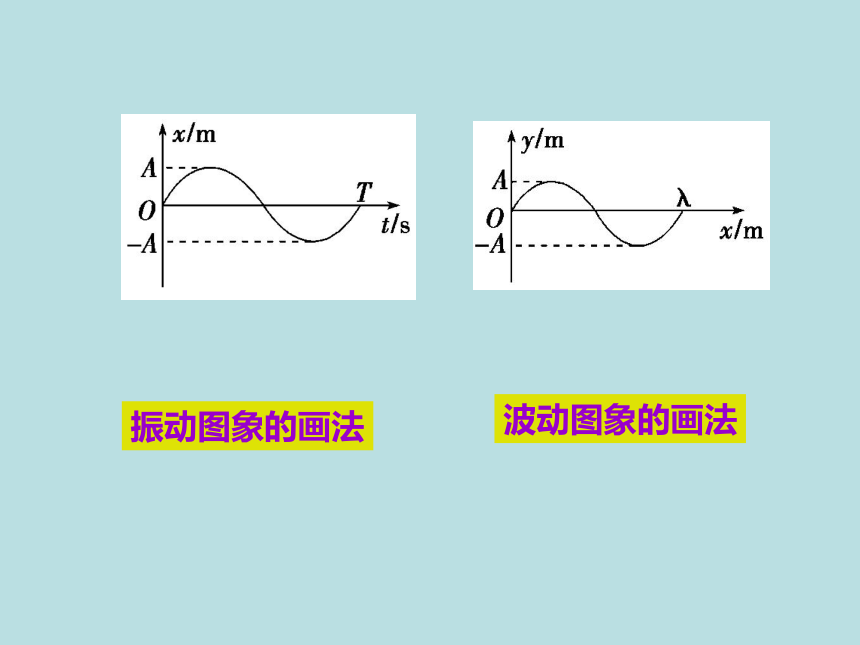

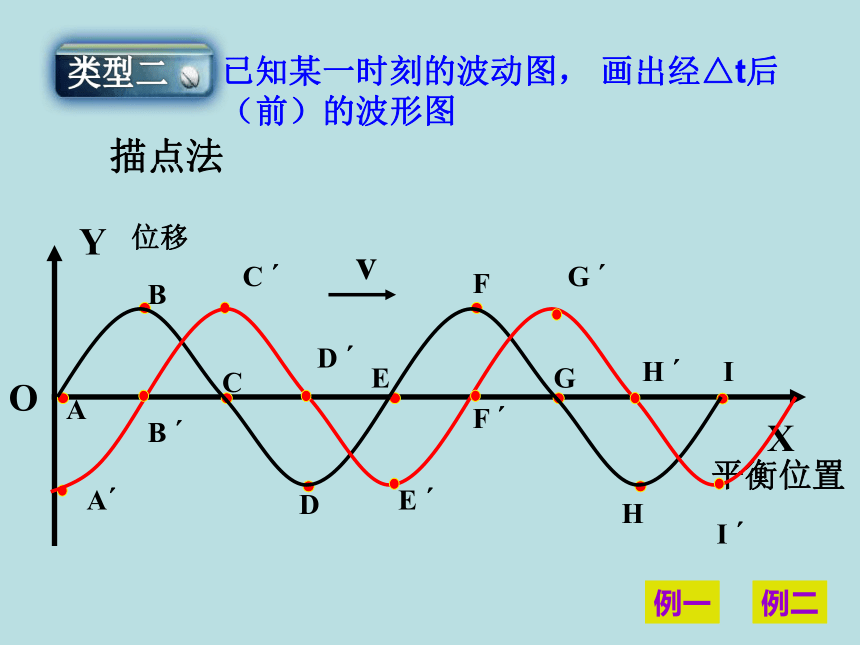

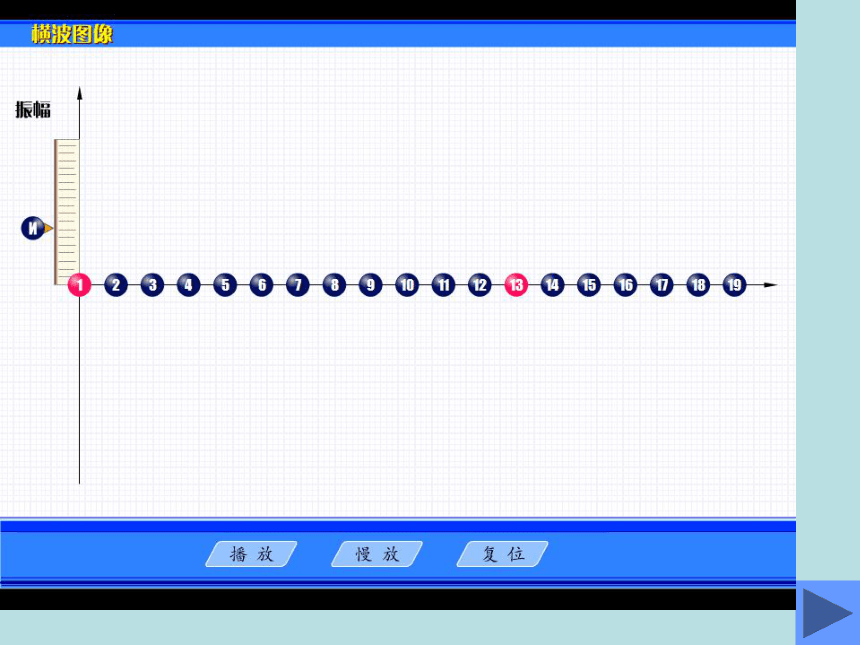

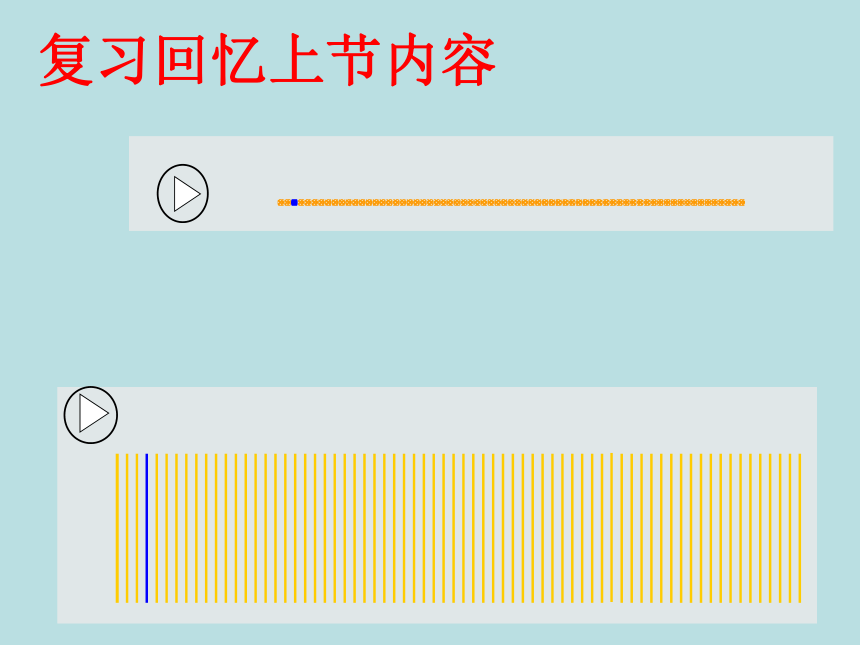

课件23张PPT。复习回忆上节内容12.2 波 的 图 象用横坐标表示在波传播方向上各质点的平衡位置用纵坐标表示某时刻各质点偏离平衡位置的位移横波动画展示B ′A′C ′G ′D ′F ′E ′H ′I ′描点法例一例二振动图象的画法波动图象的画法某时刻的波动图像，判断其中一质点的振动图像
或已知某质点的振动图像，在波动图像上找对应的点例一例二波的传播方向ABCD如果这列波是向左传播的，则这四个质点的振动方向又如何？

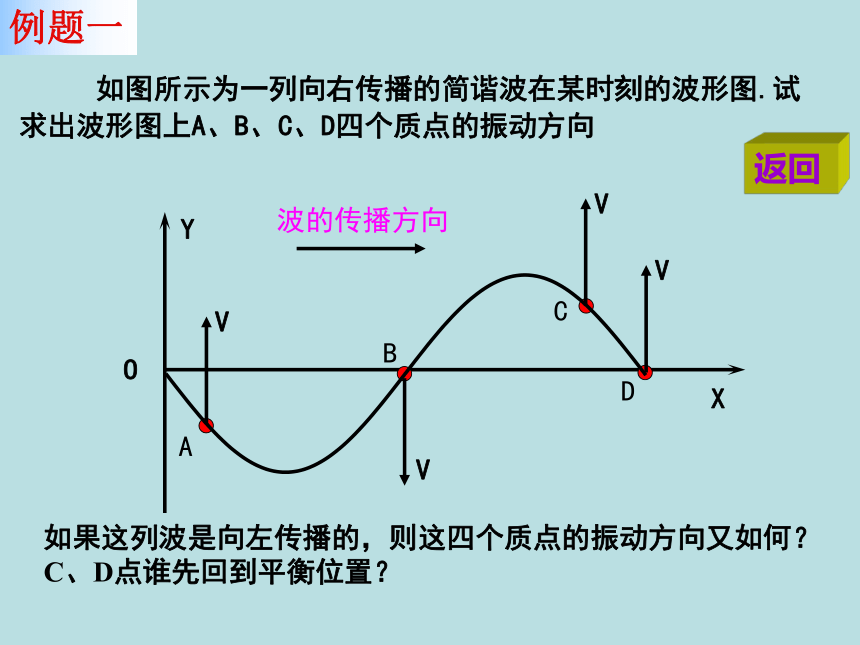

C、D点谁先回到平衡位置？例题一 如图所示为一列向右传播的简谐波在某时刻的波形图.试求出波形图上A、B、C、D四个质点的振动方向返回向左传播如果这个质点的振动方向向上，则波的传播方向又如何？如果已知这个质点做减速运动，则波的传播方向又如何？例题二： 如图所示为一列简谐波在某时刻的波形图，已知图形上某点的振动方向如图所示。试求这列波的传播方向向右传播向右传播返回试画出该时刻前T/4、3T/4和5T/4时刻的波形图例题一：如图所示为一列向右传播的简谐波在某时刻的波形图试画出再经过T/4、3T/4和5T/4时的波形图波的传播方向T/43T/4返回如果已知这个质点做减速运动，则波形图又如何？返回例一：
如图，为一简谐波t=0时刻的波形图，试画出介质中的A质点在此后一段时间内的振动图象。B. 一列简谐波在t=0时刻的波形图如图（a）所示，图(b)表示该波传播的媒质中某质点此后一段时间内的振动图象，则
(1)若波沿x轴正方向传播，
(b)图应为 点的振动图象
（2）若波沿x轴负方向传播，
(b)图应为 点的振动图象
例二：返回bd拓展： （a）图是t=T/4时刻的波

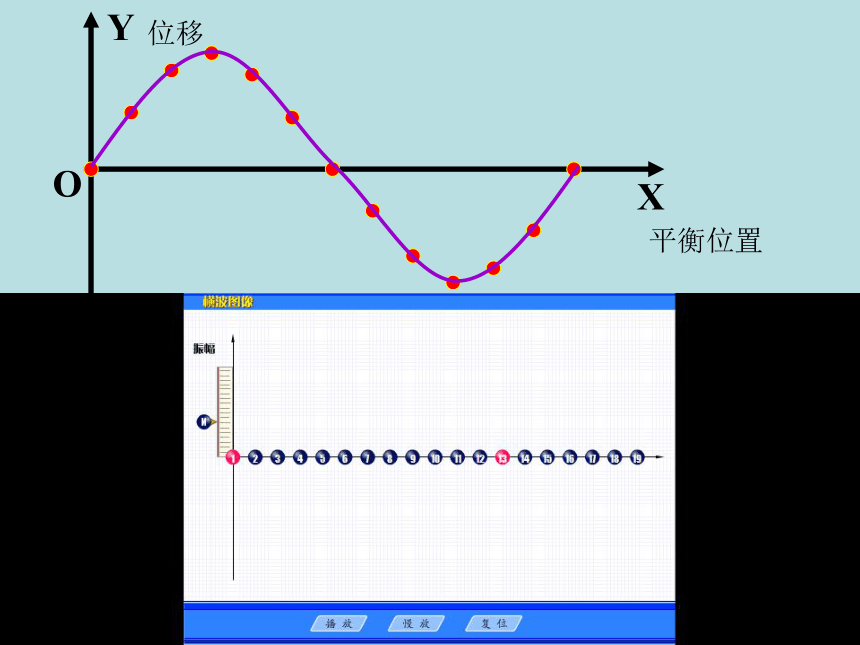

形图，重新回答（1）、（2）问OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法OXt振动图象的画法------描点法返回
