第一节 家庭电路

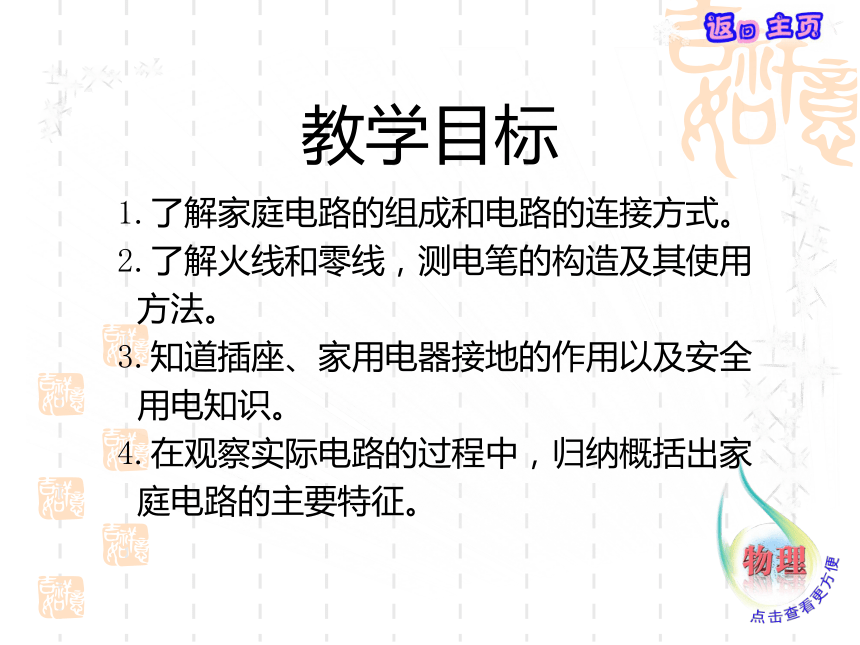

课件8张PPT。家 庭 电 路教学目标1.了解家庭电路的组成和电路的连接方式。
2.了解火线和零线，测电笔的构造及其使用
方法。
3.知道插座、家用电器接地的作用以及安全
用电知识。
4.在观察实际电路的过程中，归纳概括出家

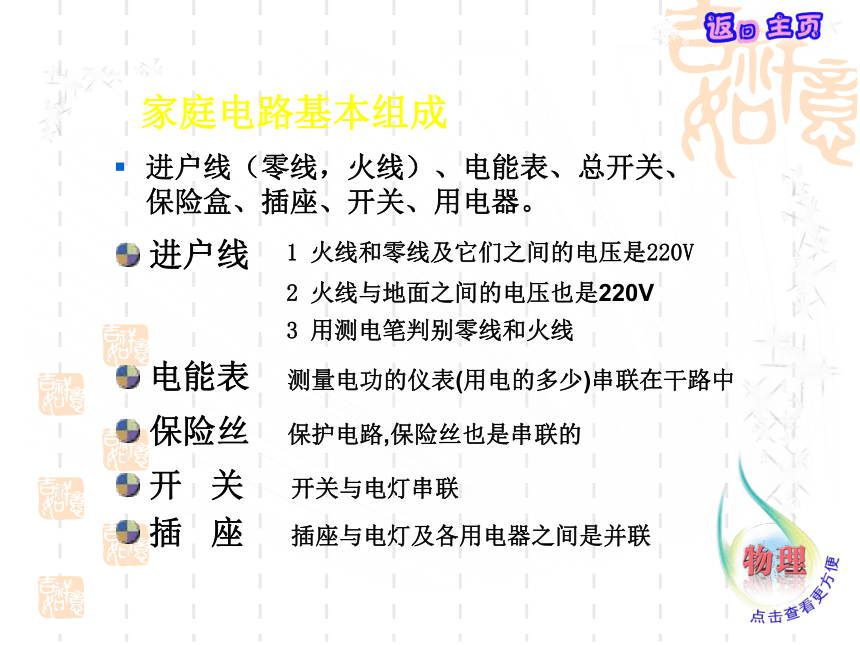

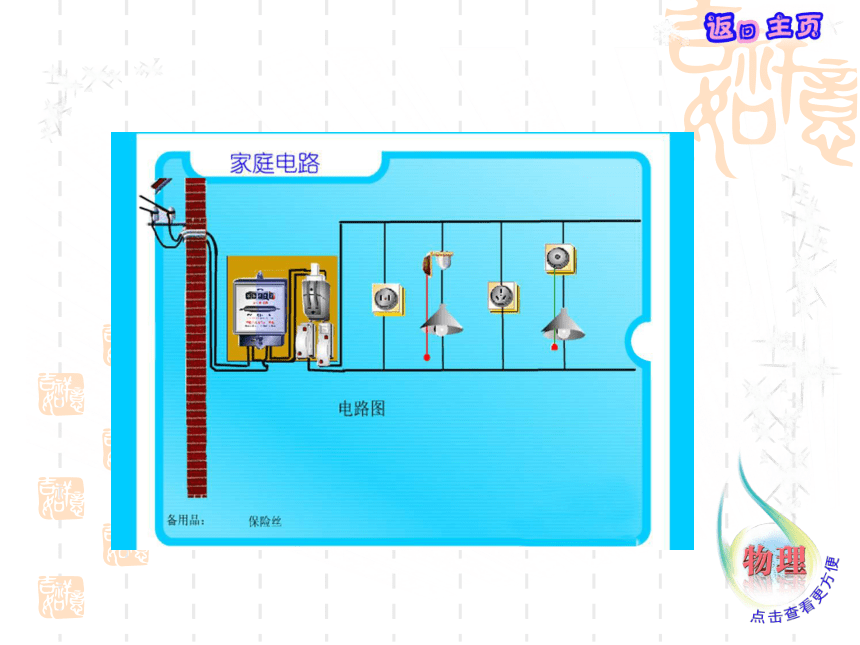

庭电路的主要特征。 进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。1 火线和零线及它们之间的电压是220V 2 火线与地面之间的电压也是220V 进户线 电能表 测量电功的仪表(用电的多少)串联在干路中 保险丝 保护电路,保险丝也是串联的 插 座 插座与电灯及各用电器之间是并联 开 关 开关与电灯串联3 用测电笔判别零线和火线 家庭电路基本组成 思考：
家庭电路中的两根电线，一根叫 线，另一根叫 线。火线和零线之间
有 伏的电压，零线和地之间 电压。测
电
笔三线插头和漏电保护器
