给我一个支点，我能撬动整个地球
-----阿基米德
人教版物理八年级下册
杠杆

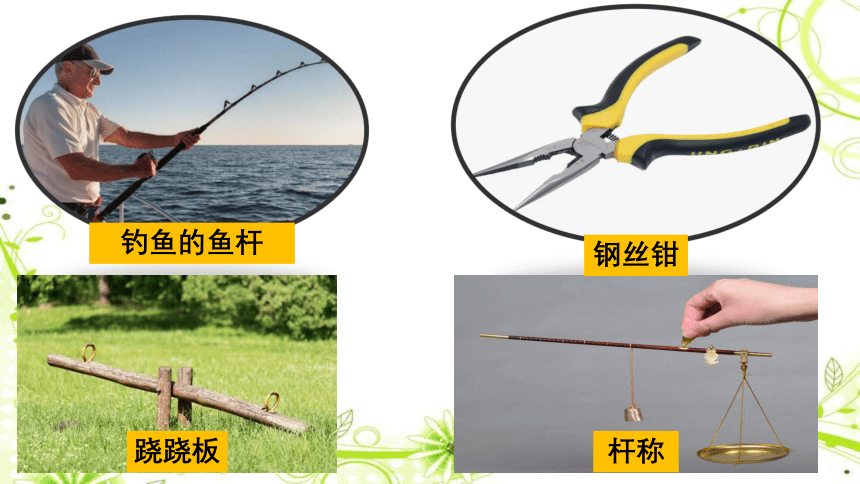

钓鱼的鱼杆
钢丝钳
跷跷板
杆称

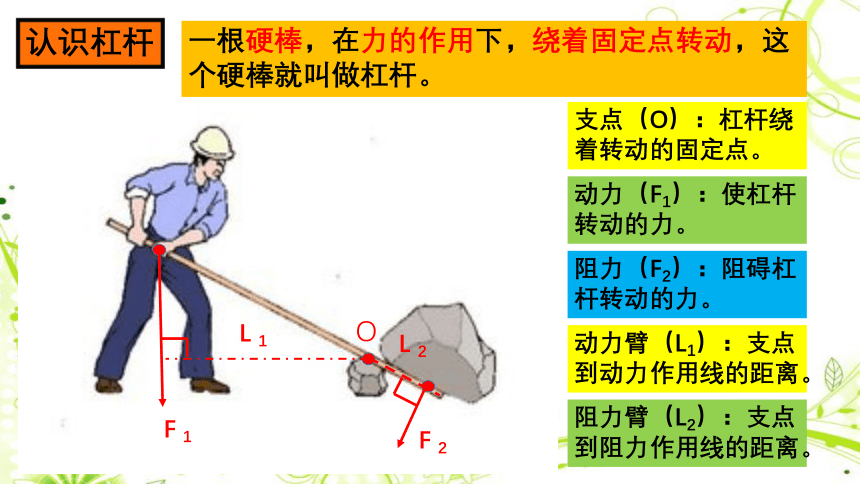

认识杠杆
一根硬棒，在力的作用下，绕着固定点转动，这个硬棒就叫做杠杆。
支点（O）：杠杆绕着转动的固定点。
动力（F1）：使杠杆转动的力。
阻力（F2）：阻碍杠杆转动的力。
动力臂（L1）：支点到动力作用线的距离。
阻力臂（L2）：支点到阻力作用线的距离。
O
F 2
F 1
L 2
L 1

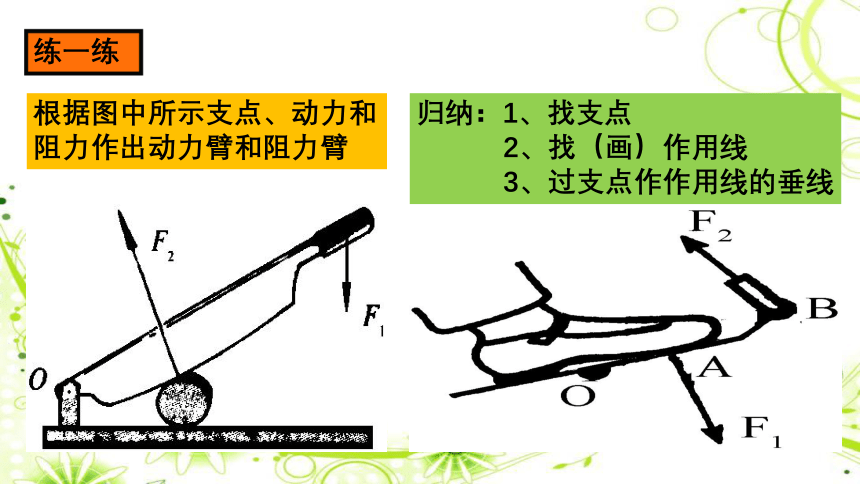

练一练
根据图中所示支点、动力和阻力作出动力臂和阻力臂
归纳：1、找支点
2、找（画）作用线
3、过支点作作用线的垂线

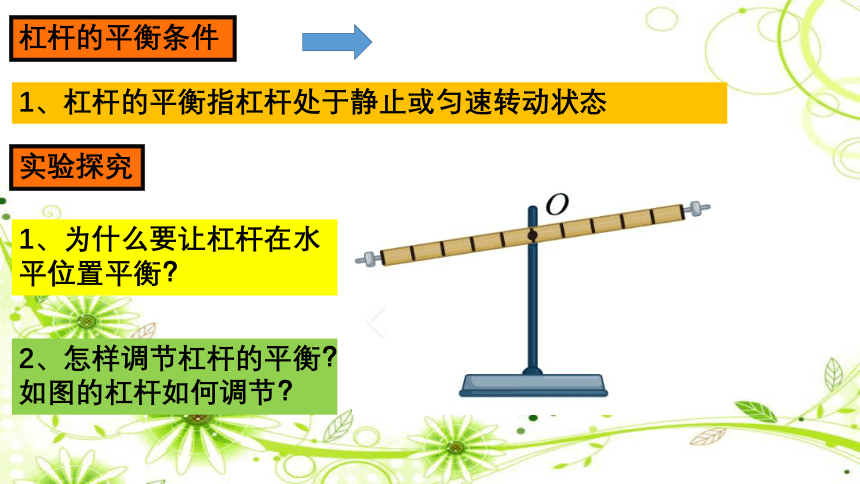

杠杆的平衡条件
1、杠杆的平衡指杠杆处于静止或匀速转动状态
实验探究
1、为什么要让杠杆在水平位置平衡？
2、怎样调节杠杆的平衡？如图的杠杆如何调节？

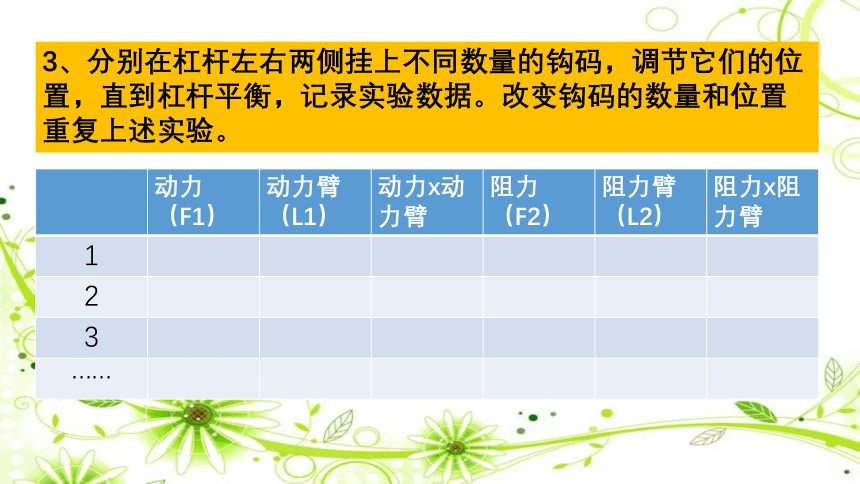

3、分别在杠杆左右两侧挂上不同数量的钩码，调节它们的位置，直到杠杆平衡，记录实验数据。改变钩码的数量和位置重复上述实验。
动力（F1） 动力臂（L1） 动力x动力臂 阻力（F2） 阻力臂（L2） 阻力x阻力臂
1
2
3
……
实验结论：
动力X动力臂=阻力X阻力臂
F1L1=F2L2
例题1：小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向 端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为________。
O
A
C
B
例题2：一把杆秤不计自重，提纽到秤钩距离是4cm，秤砣质量250g．用来称质量是2kg的物体，秤砣应离提纽多远，秤杆才平衡？若秤杆长60cm，则这把秤最大能称量多少kg的物体？
省力杠杆
观察上面这三种杠杆，在使用时有何特点？
动力臂大于阻力臂，动力小于阻力，但费距离。
费力杠杆
动力臂小于阻力臂，动力大于阻力，但省距离。
等臂杠杆
动力臂等于阻力臂，动力等于阻力，不省力不费力。
学到了什么？
0
F1
F2
L1
L2
练习1
0
F1
F2
L1
L2
练习2
0
F1
F2
省力杠杆
0
F1
F2
费力杠杆
三个杠杆“一省二费”，
力的总体效果是省力杠杆。
F1
F2
费力杠杆
练习3
如图所示，杠杆AOB用细线悬挂起来，分别在A、B两端分别挂上质量为m1、m2的重物时,杠杆平衡，此时AO恰好处于水平位置，AO=BO，不计杠杆重力，则m1、m2的关系为（ ）
A. m1>m2 B. m1C. m1=m2 D.无法判断
B
F1
l1
l2
F2
练习4
　如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
练习5
