力学作图专题训练（含答案）

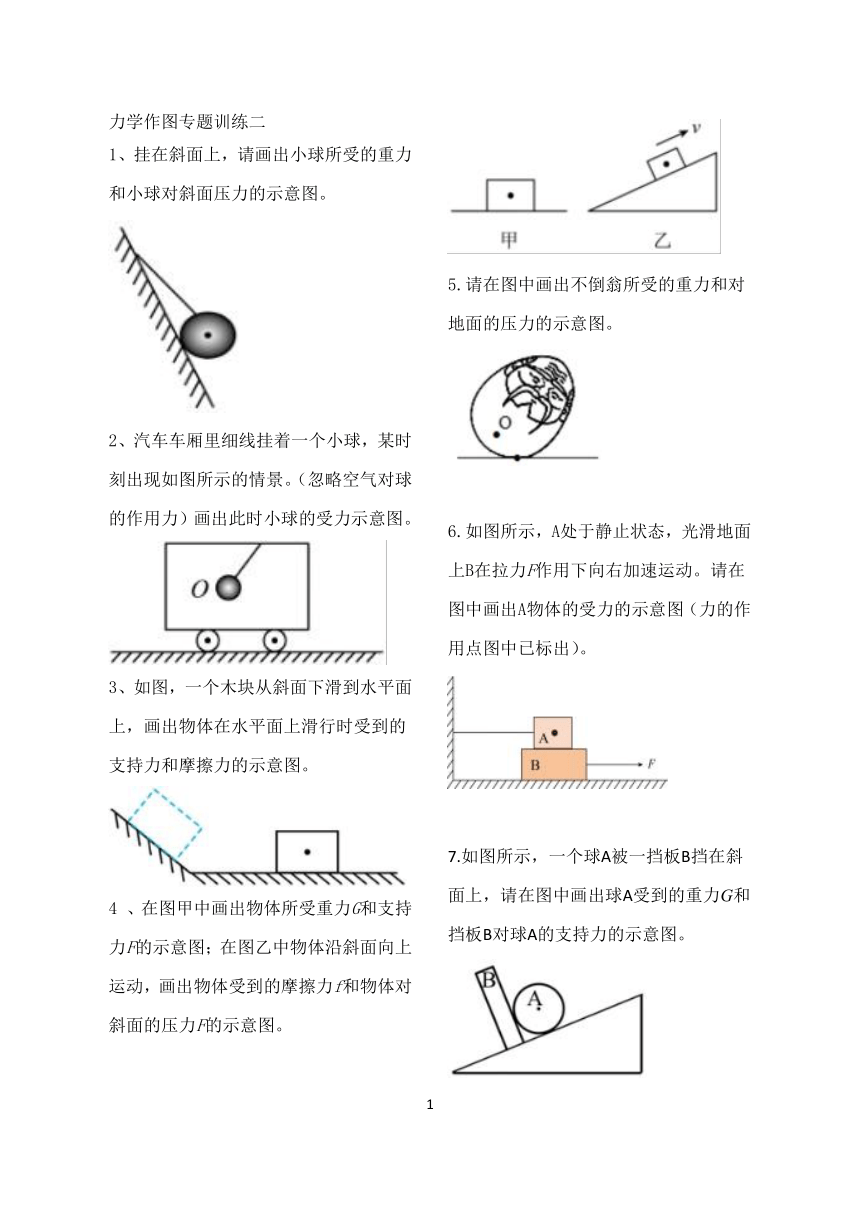

力学作图专题训练二
1、挂在斜面上，请画出小球所受的重力和小球对斜面压力的示意图。
2、汽车车厢里细线挂着一个小球，某时刻出现如图所示的情景。（忽略空气对球的作用力）画出此时小球的受力示意图。
3、如图，一个木块从斜面下滑到水平面上，画出物体在水平面上滑行时受到的支持力和摩擦力的示意图。
4 、在图甲中画出物体所受重力G和支持力F的示意图；在图乙中物体沿斜面向上运动，画出物体受到的摩擦力f和物体对斜面的压力F的示意图。
5.请在图中画出不倒翁所受的重力和对地面的压力的示意图。
6.如图所示，A处于静止状态，光滑地面上B在拉力F作用下向右加速运动。请在图中画出A物体的受力的示意图（力的作用点图中已标出）。
7.如图所示，一个球A被一挡板B挡在斜面上，请在图中画出球A受到的重力G和挡板B对球A的支持力的示意图。

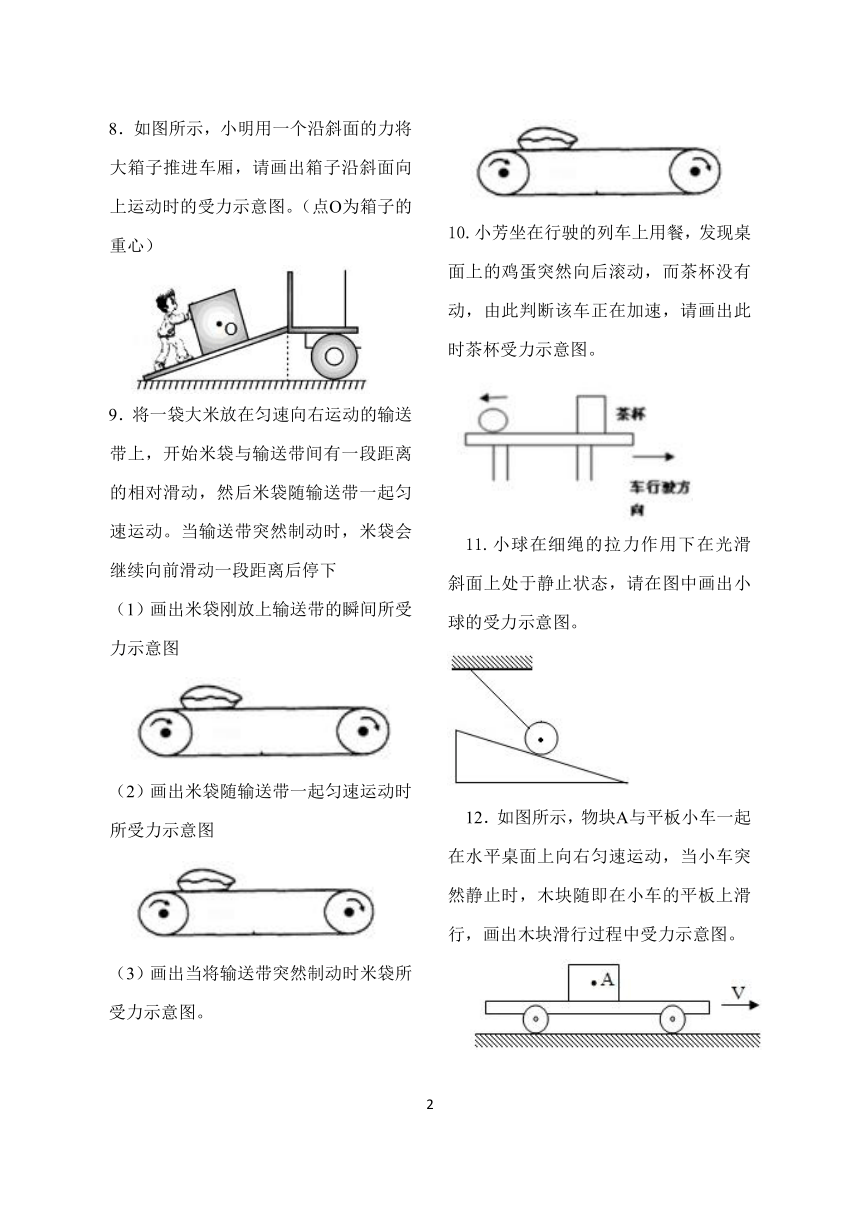

8．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。（点O为箱子的重心）
9．将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动。当输送带突然制动时，米袋会继续向前滑动一段距离后停下
（1）画出米袋刚放上输送带的瞬间所受力示意图
（2）画出米袋随输送带一起匀速运动时所受力示意图
（3）画出当将输送带突然制动时米袋所受力示意图。
10.小芳坐在行驶的列车上用餐，发现桌面上的鸡蛋突然向后滚动，而茶杯没有动，由此判断该车正在加速，请画出此时茶杯受力示意图。
11.小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。
12．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图。
答案：
1、
2、
3、
4、
5、
6、
7、
8、
9、
10、
11、
12、
1
