中考一轮复习---光现象作图
光的直线传播作图

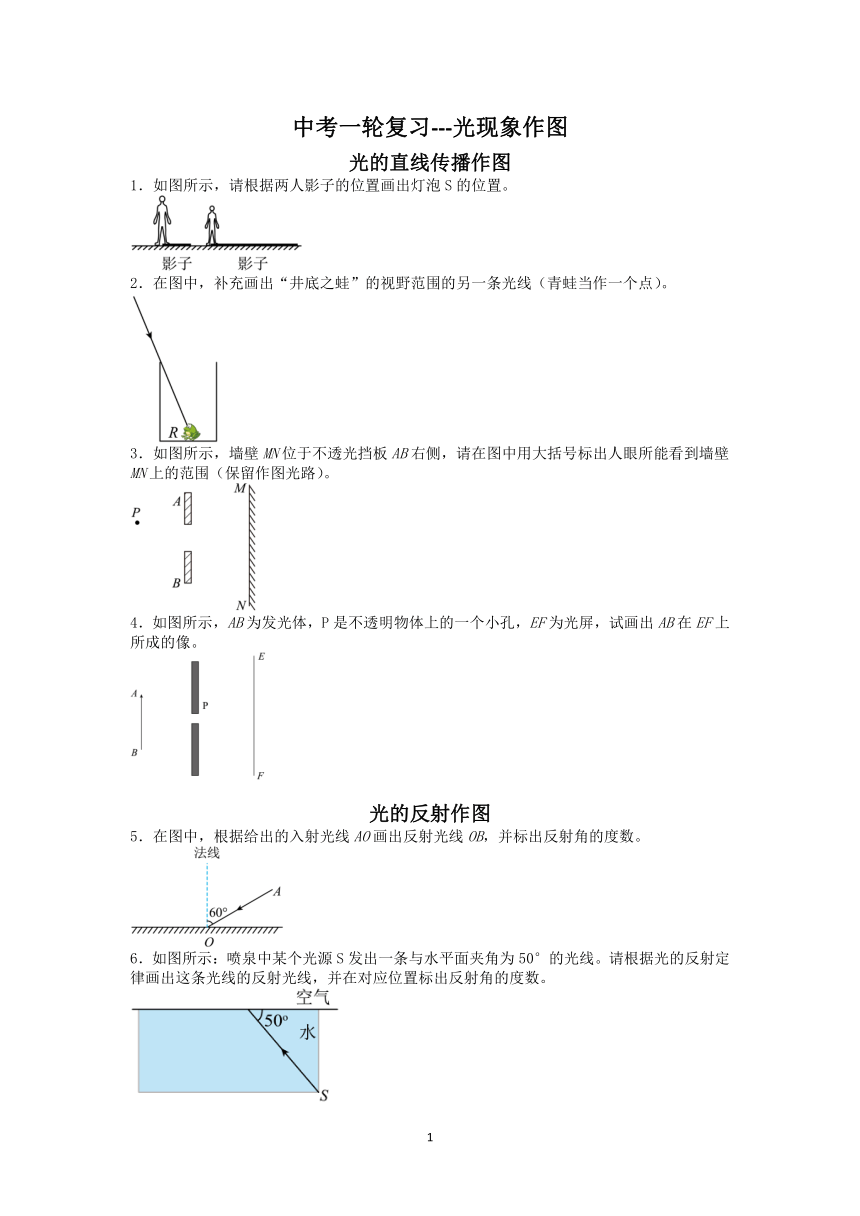

1.如图所示,请根据两人影子的位置画出灯泡S的位置。
2.在图中,补充画出“井底之蛙”的视野范围的另一条光线(青蛙当作一个点)。
3.如图所示,墙壁MN位于不透光挡板AB右侧,请在图中用大括号标出人眼所能看到墙壁MN上的范围(保留作图光路)。
4.如图所示,AB为发光体,P是不透明物体上的一个小孔,EF为光屏,试画出AB在EF上所成的像。
光的反射作图
5.在图中,根据给出的入射光线AO画出反射光线OB,并标出反射角的度数。
6.如图所示:喷泉中某个光源S发出一条与水平面夹角为50°的光线。请根据光的反射定律画出这条光线的反射光线,并在对应位置标出反射角的度数。

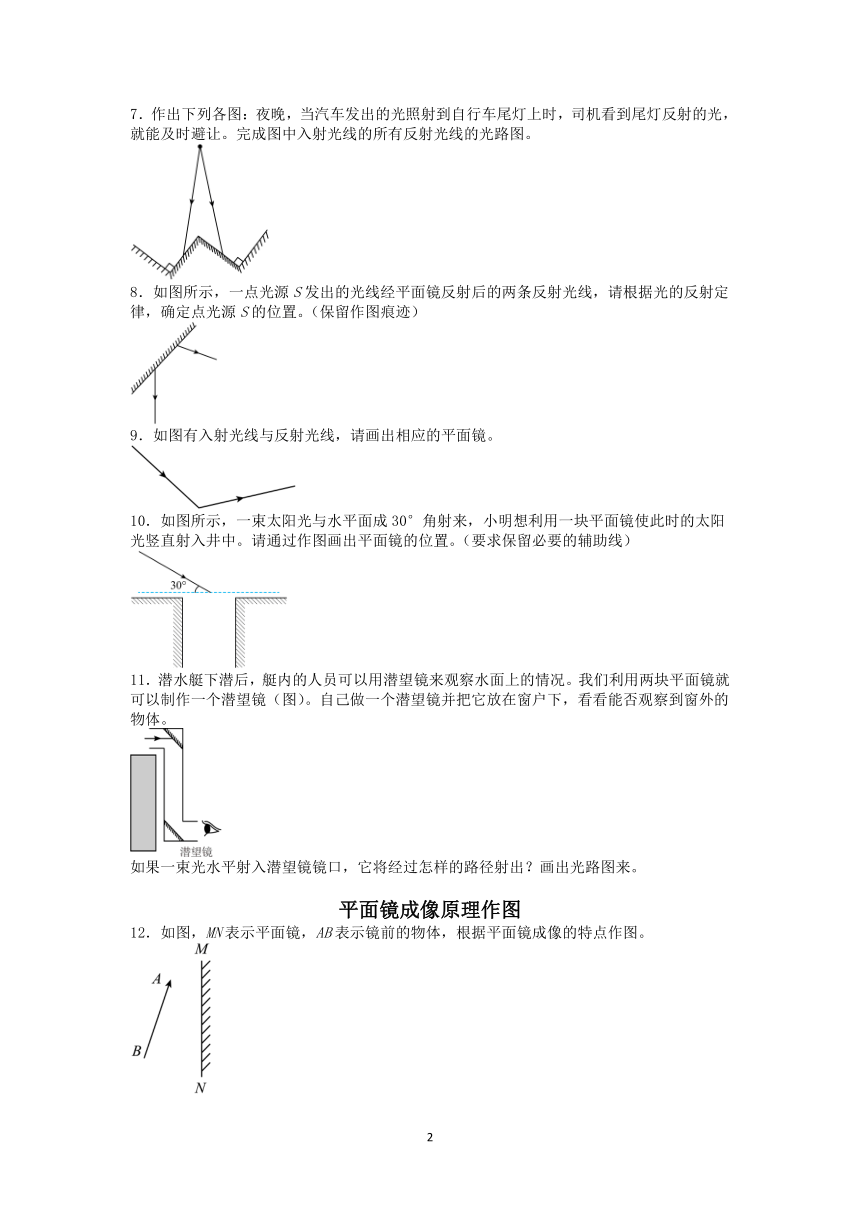

7.作出下列各图:夜晚,当汽车发出的光照射到自行车尾灯上时,司机看到尾灯反射的光,就能及时避让。完成图中入射光线的所有反射光线的光路图。
8.如图所示,一点光源S发出的光线经平面镜反射后的两条反射光线,请根据光的反射定律,确定点光源S的位置。(保留作图痕迹)
9.如图有入射光线与反射光线,请画出相应的平面镜。
10.如图所示,一束太阳光与水平面成30°角射来,小明想利用一块平面镜使此时的太阳光竖直射入井中。请通过作图画出平面镜的位置。(要求保留必要的辅助线)
11.潜水艇下潜后,艇内的人员可以用潜望镜来观察水面上的情况。我们利用两块平面镜就可以制作一个潜望镜(图)。自己做一个潜望镜并把它放在窗户下,看看能否观察到窗外的物体。
如果一束光水平射入潜望镜镜口,它将经过怎样的路径射出?画出光路图来。
平面镜成像原理作图
12.如图,MN表示平面镜,AB表示镜前的物体,根据平面镜成像的特点作图。

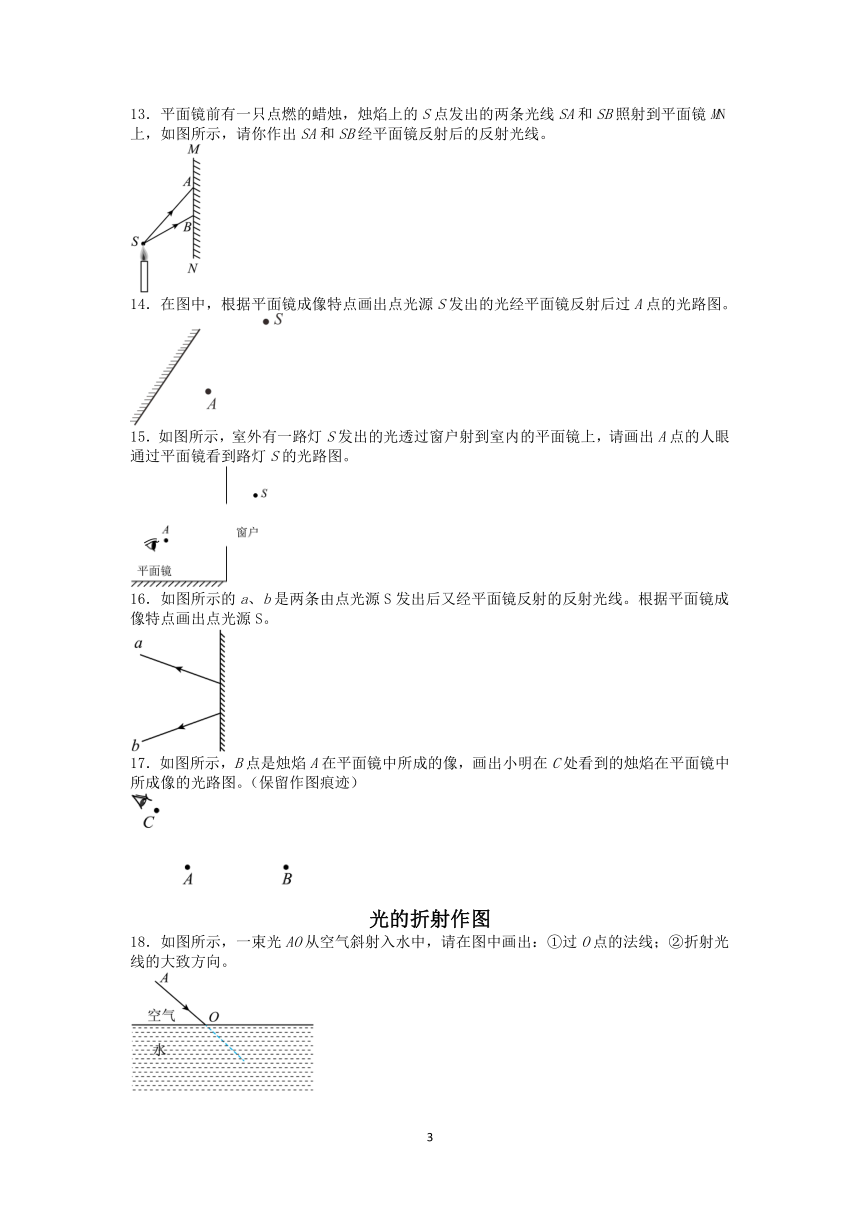

13.平面镜前有一只点燃的蜡烛,烛焰上的S点发出的两条光线SA和SB照射到平面镜MN上,如图所示,请你作出SA和SB经平面镜反射后的反射光线。
14.在图中,根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。
15.如图所示,室外有一路灯S发出的光透过窗户射到室内的平面镜上,请画出A点的人眼通过平面镜看到路灯S的光路图。
16.如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。根据平面镜成像特点画出点光源S。
17.如图所示,B点是烛焰A在平面镜中所成的像,画出小明在C处看到的烛焰在平面镜中所成像的光路图。(保留作图痕迹)
光的折射作图
18.如图所示,一束光AO从空气斜射入水中,请在图中画出:①过O点的法线;②折射光线的大致方向。

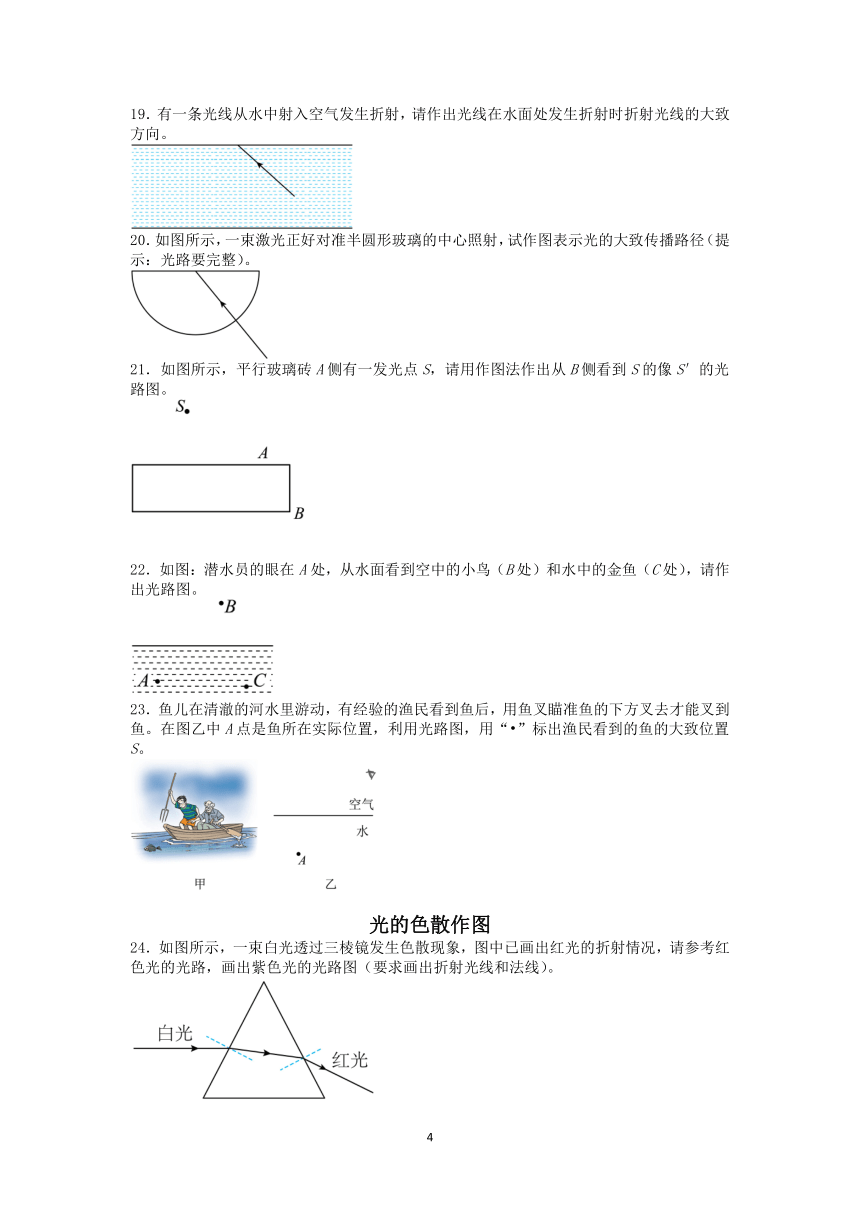

19.有一条光线从水中射入空气发生折射,请作出光线在水面处发生折射时折射光线的大致方向。
20.如图所示,一束激光正好对准半圆形玻璃的中心照射,试作图表示光的大致传播路径(提示:光路要完整)。
21.如图所示,平行玻璃砖A侧有一发光点S,请用作图法作出从B侧看到S的像S′的光路图。
22.如图:潜水员的眼在A处,从水面看到空中的小鸟(B处)和水中的金鱼(C处),请作出光路图。
23.鱼儿在清澈的河水里游动,有经验的渔民看到鱼后,用鱼叉瞄准鱼的下方叉去才能叉到鱼。在图乙中A点是鱼所在实际位置,利用光路图,用“ ”标出渔民看到的鱼的大致位置S。
光的色散作图
24.如图所示,一束白光透过三棱镜发生色散现象,图中已画出红光的折射情况,请参考红色光的光路,画出紫色光的光路图(要求画出折射光线和法线)。
光现象综合作图
25.如图离水面某高度有一光点A,它发出的一束光从空气射到水面O点。
(1)画出入射光线及对应的反射光线;
(2)大致画出该入射光线进入水中的折射光线;
(3)标出入射角i和折射角r;
(4)画出A点在水中的像。
26.如图,一束光从右往左水平射向平面镜上的A点,经过平面镜反射以后,反射光线射向水面上的O点,请大家画出。
(1)画出反射光线;
(2)确定平面镜的位置;
(3)画出光在水中大致的传播路径。
27.如图所示,S为平面镜下方的一个点光源,它射向水面A点的一条光线经过
折射后进入水中,请画出:
(1)S在平面镜中的像S′;
(2)S发出的另一条光线经平面镜反射后射向A点并进入水中的光路。
28.如图所示,光线垂直射入水面,水里有个平面镜,请画出光线经平面镜反射后又返回空气的大致光路。
29.如图所示,水池的侧壁上安装了一盏小射灯A,站在水池旁边上的小杰(眼睛在C点)看到小射灯的像在水中B点的位置。请你画出:
①水面的位置;
②小射灯A发出的一条光线经过水面反射后进入小杰眼睛(即图中的C点)的光路图(请保留必要的作图痕迹);
③②中的入射光线经水面折射后的大致光路。
