第一章 宇宙中的地球
第四节 地球的圈层结构

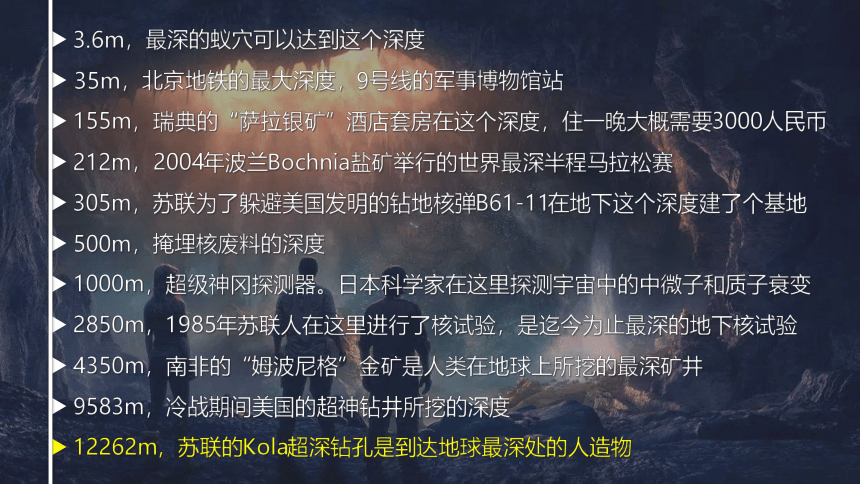

3.6m，最深的蚁穴可以达到这个深度
155m，瑞典的“萨拉银矿”酒店套房在这个深度，住一晚大概需要3000人民币
212m，2004年波兰Bochnia盐矿举行的世界最深半程马拉松赛
305m，苏联为了躲避美国发明的钻地核弹B61-11在地下这个深度建了个基地
500m，掩埋核废料的深度
1000m，超级神冈探测器。日本科学家在这里探测宇宙中的中微子和质子衰变
2850m，1985年苏联人在这里进行了核试验，是迄今为止最深的地下核试验
4350m，南非的“姆波尼格”金矿是人类在地球上所挖的最深矿井
9583m，冷战期间美国的超神钻井所挖的深度
12262m，苏联的Kola超深钻孔是到达地球最深处的人造物
35m，北京地铁的最大深度，9号线的军事博物馆站
人类通过什么方式认识地球的内部结构？地球的内部结构究竟是怎样的呢
地球的中心点位于我们脚下6000公里深处，相比之下，人类迄今钻探的最深记录12.2公里（前苏联的科拉钻井）显得微不足道。人类至今仍未放弃对地球内部的探索。
阅读材料
思考
地震波
基础认知
地震波

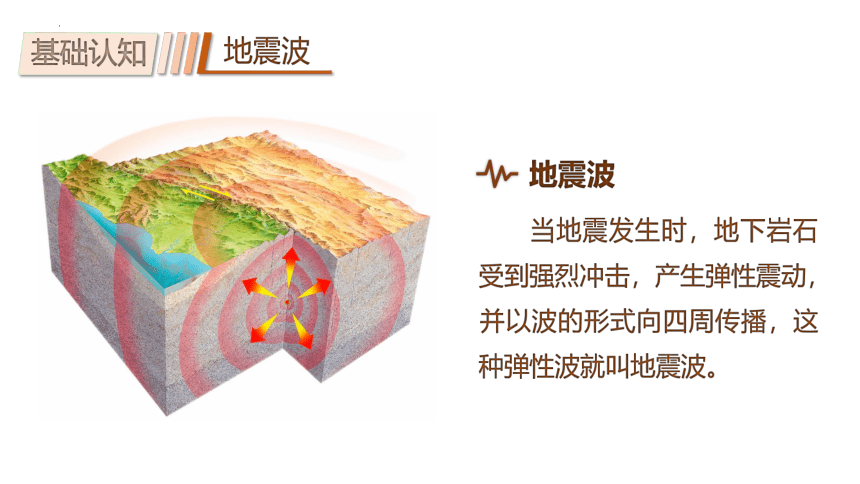

当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波。
地震波
观察归纳

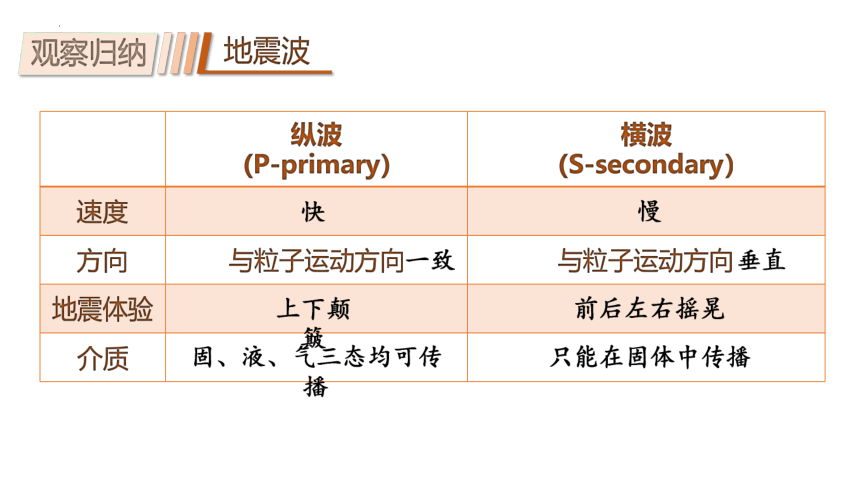

纵波 （P-primary） 横波
（S-secondary）
速度
方向 与粒子运动方向 与粒子运动方向
地震体验
介质
快
慢
一致
垂直
上下颠簸
前后左右摇晃
固、液、气三态均可传播
只能在固体中传播
地球内部圈层
活动探究
结合地球内部地震波传播速度与圈层结构示意图，探究下列问题：
1．纵波和横波波速变化有什么不同？
2．什么叫不连续面？
3．判读不连续面出现的深度并说明依据。
4．不连续面附近地震波波速的变化说明了什么？
地球内部圈层
活动探究
圈层名称 不连续面 深度 特征
地壳
地幔 上地幔
下地幔 地核 外核
内核
莫霍界面
33km
古登堡
界面
2900km
由岩石组成的固体外壳；厚度不一，洋壳薄、陆壳厚
占地球总体积的80%，上地幔上部有软流层（80~400km），可能是岩浆发源地；上地幔顶部和地壳均由岩石构成，合称为岩石圈
外核是熔融状态的金属物质
密度极大的固体金属球
地球外部圈层
阅读分析
水圈
大气圈
生物圈
地球外部圈层
归纳整理
大气圈 水圈 生物圈
概念
组成
作用
由气体和悬浮物质组成的复杂系统
地球表层生物的总称
地表和近地表的各种形态水体的总称
大气的主要成分是氮气和氧气
海洋、河流、湖沼、冰川、地下水等
生物及其生活环境
调温、供氧、制造各种各样的天气
地表物质迁移和能量转换的重要纽带；人类和其他生物的生存发展不可或缺的物质
生物从环境中获取物质和能量，同时促进太阳能转化、改变大气圈和水圈组成、改造地表形态
地球外部圈层
活动思考
结合自然景观图片，思考下列问题：
1．将山、云、山顶积雪、河流、草、树木等主要事物分别归类到大气圈、水圈、生物圈和岩石圈。
2．以某一地理事物为例，描述其与其他事物之间的联系。
3．以图中树木为例，分析它所在圈层与其他外部圈层之间的联系。
地球外部圈层
活动探究
大气圈、水圈、生物圈是地球的外部圈层。“落红不是无情物，化作 春泥更护花”反映了外部圈层间相互联系、相互制约的关系。下图是地球 圈层间的物质交换示意图，图中序号①②③代表外部圈层。
1．下图中①②③分别代表哪个外部圈层？________________________________________。
2．连接地球内部圈层结构和外层圈层结构的是哪个圈层？“落红不是 无情物，化作春泥更护花”反映的是哪两个圈层之间的关系？ ________________________________________________________________。
3．在外部圈层中，最活跃的圈层是________。
①为水圈，②为生物圈，③为大气圈
连接内外部圈层结构的是岩石圈。反映岩石圈和生物圈的关系
生物圈
地球的圈层结构
课堂小结
地球的圈层结构
内部圈层
结构
依据
地震波
横波
纵波
地壳
地幔
地核
波速慢，通过固体
波速快，通过三态
莫霍界面
古登堡界面
上地幔上部软流层
铁镍金属物质
洋壳薄、陆壳厚
岩石圈
外部圈层
大气圈
气体和悬浮物组成
调温、供氧、制造天气
水圈
海洋水、陆地水等
最活跃物质、生命必需
生物圈
生物与生活环境
能量转化、改变成分、改造地表形态
自然环境
地球的圈层结构
演练提升
2019年6月17日，四川省南部宜宾市的长宁县发生里氏6.0级地震，震源深度为16千米。如图为地球圈层结构示意图。据此完成1~2题。
1．地震发生以后，建筑物并不会马上倒塌，一般都要间隔约12秒，这就是地震救援领域所说的“黄金12秒”。据此推断“黄金12秒”确定的依据是（ ）
A．建筑物的抗震系数
B．人体对紧急事件的生理反应能力
C．横波和纵波的传播介质差异
D．横波和纵波传播速度的差异
2．此次地震的震源最可能位于（ ）
A．莫霍界面以下 B．古登堡界面以下
C．Ⅱ圈层 D．Ⅳ圈层
D
C
地球的圈层结构
演练提升
天空、海洋和地球深部，是远远没有进行有效开发利用的巨大资源宝库，是关系可持续发展和国家安全的战略领域，与初期上天、下海、入地的“为进入而进入”相比，在资源紧缺的压力下，当前新兴战略资源的探索显得越来越迫切。据此回答3~4题。
3．下列有关在上天的过程中所经地球大气圈的叙述，正确的是（ ）
A．该圈层只是由气体组成的圈层 B．该圈层中没有生物生存
C．该圈层是不连续且不规则的 D．该圈层使得地球温度变化和缓
D
解析：大气圈是由气体和悬浮物组成的复杂的系统，A错误；大气圈的底部有生物的生存，B错误；大气圈是连续的，C错误；大气圈白天能够削弱一部分太阳辐射，使地球温度不会过高，夜晚又通过保温作用使地球温度不会过低，从而使得地球温度变化和缓，D正确。故选D。
地球的圈层结构
演练提升
天空、海洋和地球深部，是远远没有进行有效开发利用的巨大资源宝库，是关系可持续发展和国家安全的战略领域，与初期上天、下海、入地的“为进入而进入”相比，在资源紧缺的压力下，当前新兴战略资源的探索显得越来越迫切。据此回答3~4题。
4．如果人类有能力一直进入到地心，则下列有关在入地的过程中所见现象的叙述，正确的是（ ）
A．地球内部各圈层的密度是均匀的
B．可以发现地球内部存在物质性质有较大差异的不连续面
C．地球的外核为液态物质，该层物质是火山活动中岩浆的来源
D．自地表至地心都是由坚硬的岩石组成
B
解析：地震波波速在地球内部各圈层不相同，说明各圈层的密度是不均匀的，A错误；可以发现莫霍界面和古登堡界面，B正确；岩浆的来源于上地幔上部的软流层，C错误；自地表至软流层以上是由坚硬的岩石组成，D错误。故选B。
地球的圈层结构
演练提升
读地理环境圈层示意图，完成5~7题。
5．图中厚度最大的圈层是（ ）
A．岩石圈 B．大气圈
C．生物圈 D．水圈
6．四大圈层相互联系的主要方式是（ ）
A．物质与能量交换 B．大气环流
C．水循环 D．生物循环
7．下列描述正确的是（ ）
A．大气圈由各种纯净气体组成
B．水圈由海水组成
C．生物圈由各种动植物组成
D．岩石圈由各种岩石组成
B
A
第7题解析：大气圈包括水汽、杂质与干洁空气（纯净气体），A错误；按照水体存在的方式可以将水圈划分为海洋、河流、地下水、冰川、湖泊等五种主要类型，B错误；生物圈是各种动植物及其生存环境的总称，C错误；岩石圈是相对于软流圈而言的坚硬的岩石圈层，包括地壳的全部和上地幔的顶部，D正确。故选D。
D
