课件12张PPT。第五章 交变电流第四节 变压器

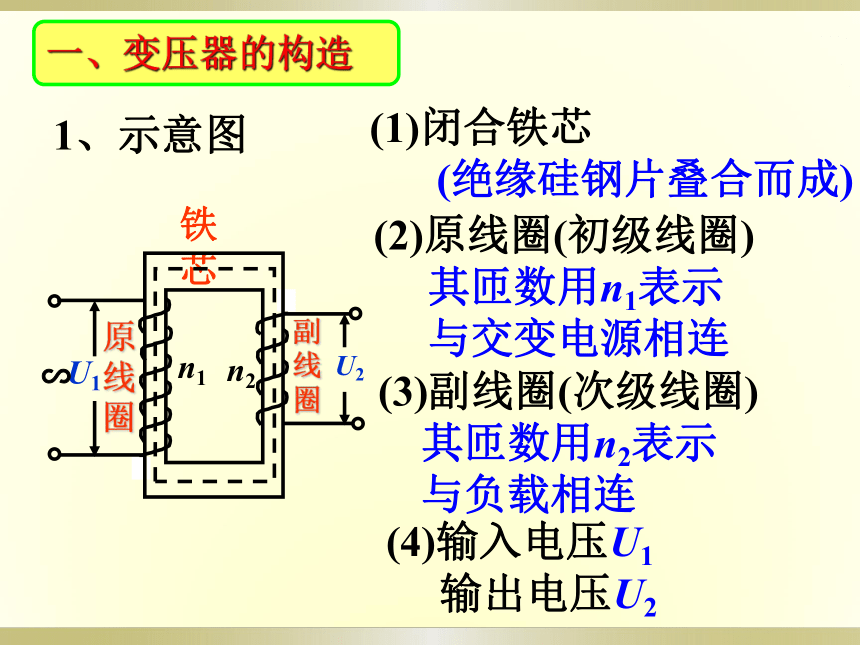

海南洋浦中学 吴湘杰1、示意图(1)闭合铁芯
(绝缘硅钢片叠合而成)(2)原线圈(初级线圈)
其匝数用n1表示
与交变电源相连(3)副线圈(次级线圈)
其匝数用n2表示
与负载相连(4)输入电压U1
输出电压U2一、变压器的构造原线圈副线圈铁芯U1U2 ——互感现象 变压器通过闭合铁芯，利用互感现象实现了：
电能 → 磁场能 → 电能转化
(U1、I1) (变化的磁场) ( U2、I2)二、变压器的工作原理线圈两端的电压与
线圈匝数有什么关系？三、变压器的变压规律猜想假设：设计实验方案：
1、实验目的是什么？
2、输出电压大小除了与线圈匝数有关，还与什么因素有关？
3、我们应该采用什么实验方法？
4、在实验过程中，我们需要测量的物理量是什么？需要改变的物理量是什么？

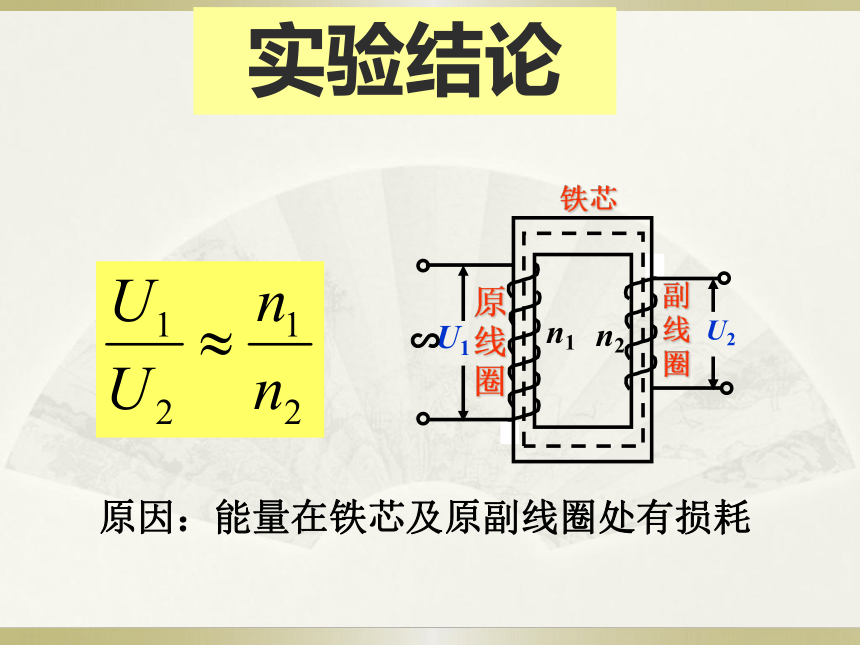

记录数据实验结论原因：能量在铁芯及原副线圈处有损耗四、理想变压器——没有能量损失的变压器 P入＝P出1、n2 >n1 U2>U1——升压变压器2、n2 C 0V D 6V 2、一台理想变压器原线圈的匝数为4400匝,与220V的交流电源相连,当副线圈接入额定电压为36V的灯泡时,能够正常发光.则变压器副线圈的匝数为( )
A、36匝 B、72匝

C、720匝 D、1440匝C3、如图所示，理想变压器原、副线圈匝数之比为20 ∶1，原线圈接正弦交流电源，副线圈接入“200V　60W”灯泡一只，且灯泡正常发光。则(　　)
A．电源输入功率为60W
B．电流表的示数为6A
C．电流表的示数为0.015A
D．原线圈端电压为10VAC一、变压器的构造
1．示意图
2．符号
二、变压器的工作原理：
1、互感现象：变压器只能改变交流电的电压和电流
2、能量转化：电能→磁场能→电能
3、理想变压器：三、理想变压器的变压规律：5.4 变压器 小结P入＝P出
