七下科学第三章第2节地球仪与地图（课时2）

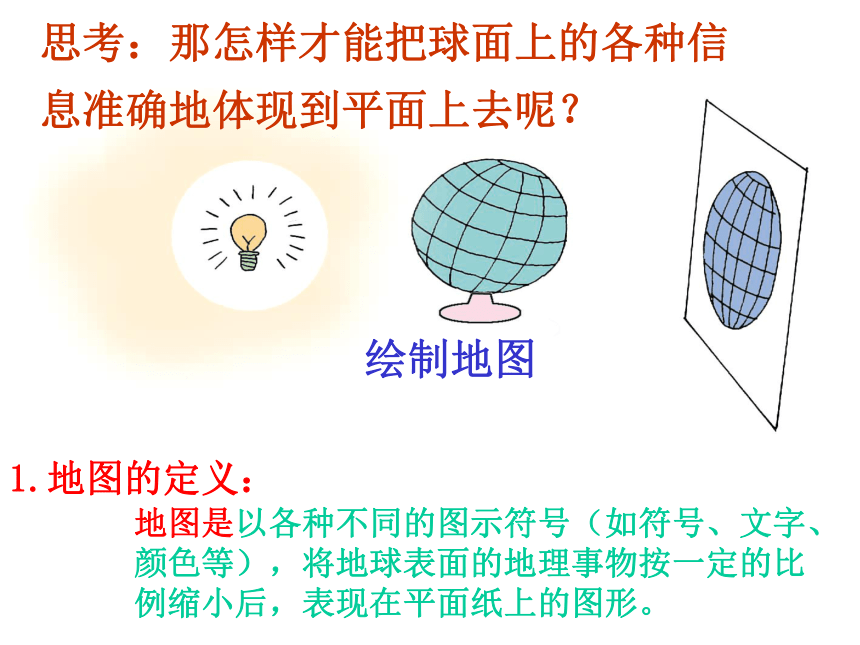

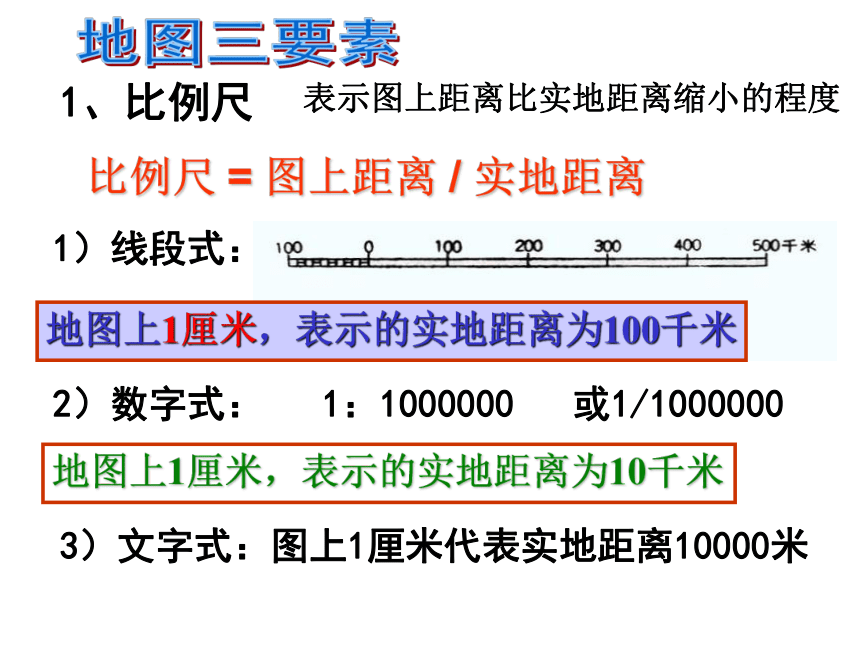

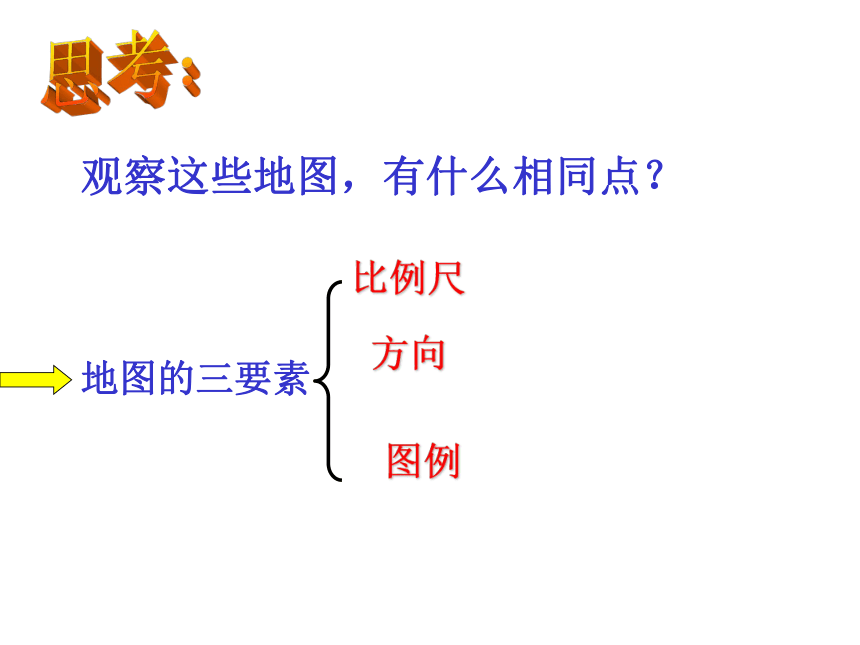

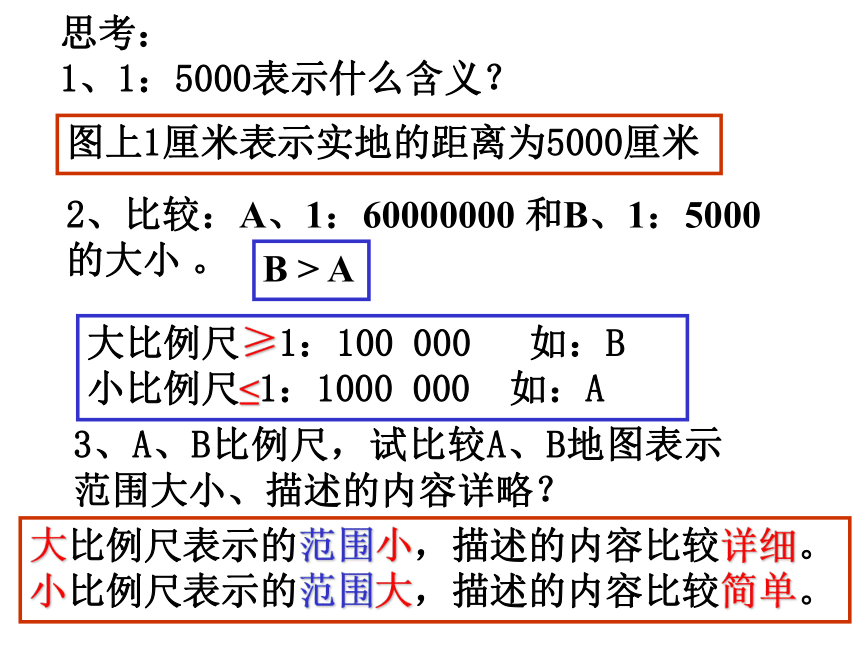

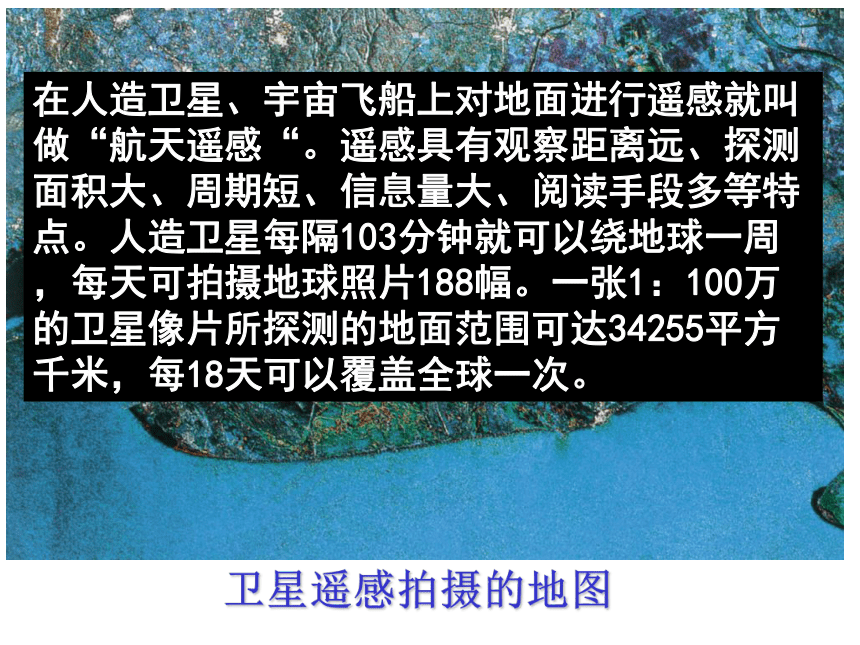

课件28张PPT。第二节 地球仪和地图1.地图的定义：绘制地图地图是以各种不同的图示符号（如符号、文字、颜色等），将地球表面的地理事物按一定的比例缩小后，表现在平面纸上的图形。思考：那怎样才能把球面上的各种信息准确地体现到平面上去呢？政区图旅游图平面示意图北1:5000江苏交通图中国地形立体图卫星遥感拍摄的地图在人造卫星、宇宙飞船上对地面进行遥感就叫做“航天遥感“。遥感具有观察距离远、探测面积大、周期短、信息量大、阅读手段多等特点。人造卫星每隔103分钟就可以绕地球一周，每天可拍摄地球照片188幅。一张1：100万的卫星像片所探测的地面范围可达34255平方千米，每18天可以覆盖全球一次。 观察这些地图，有什么相同点？ 思考：地图的三要素比例尺方向图例地图三要素1、比例尺比例尺 = 图上距离 / 实地距离2）数字式： 1：1000000 或1/10000003）文字式：图上1厘米代表实地距离10000米1）线段式：地图上1厘米，表示的实地距离为100千米地图上1厘米，表示的实地距离为10千米表示图上距离比实地距离缩小的程度思考：
1、1：5000表示什么含义？ 图上1厘米表示实地的距离为5000厘米 2、比较：A、1：60000000 和B、1：5000的大小 。大比例尺≥1：100 000 如：B
小比例尺≤1：1000 000 如：AB > A3、A、B比例尺，试比较A、B地图表示范围大小、描述的内容详略？大比例尺表示的范围小，描述的内容比较详细。小比例尺表示的范围大，描述的内容比较简单。 例：

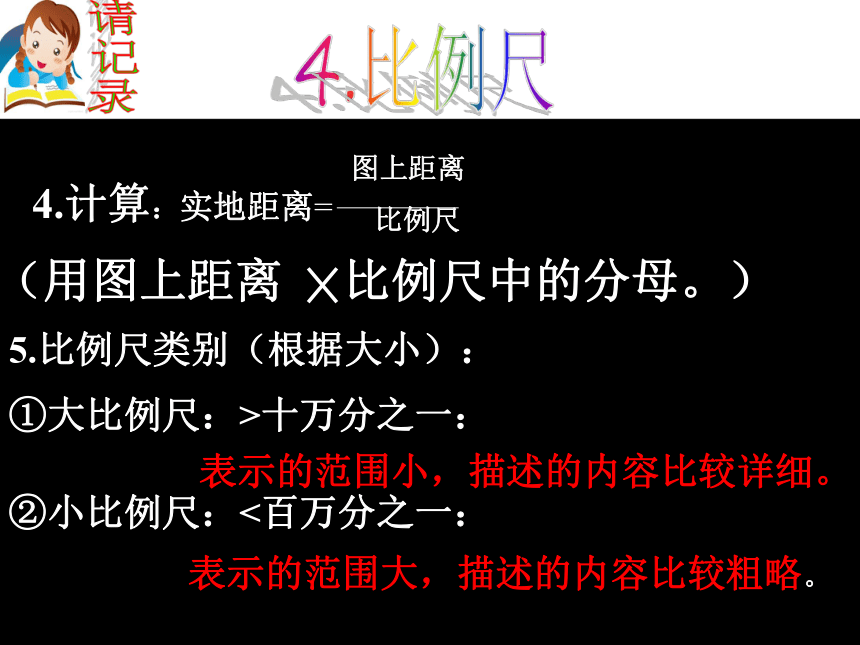

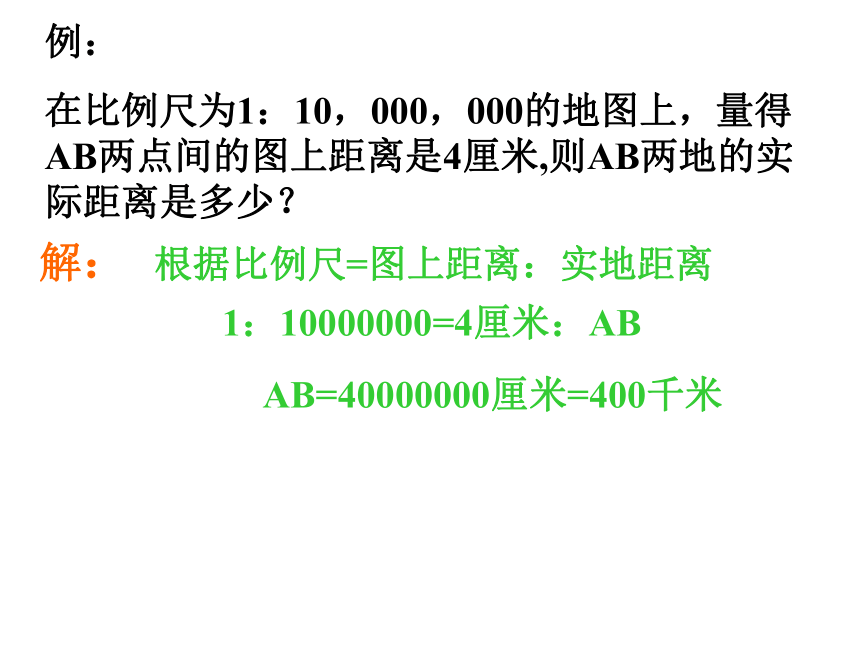

在比例尺为1：10，000，000的地图上，量得AB两点间的图上距离是4厘米,则AB两地的实际距离是多少？解：根据比例尺=图上距离：实地距离1：10000000=4厘米：ABAB=40000000厘米=400千米4.比例尺4.计算：实地距离=图上距离
比例尺（用图上距离 比例尺中的分母。）5.比例尺类别（根据大小）：②小比例尺：<百万分之一：①大比例尺：>十万分之一：表示的范围小，描述的内容比较详细。表示的范围大，描述的内容比较粗略。练习：A1:500000001:50000001、下列三种比例尺中，最大的是： 2、 看书本中的中国政区图和浙江旅游图完成下表：小大简单大小复杂图上1厘米代表实地距离60千米1：25000，000图上1厘米代表实地距离250千米1：3000，000地图上的方向如何在下面几幅图中确定方向？一般地图指向标地图经纬网地图思考2、方向指示地图上的方向。ｂ、方向标定向法；ｃ、一般定向法，即上北下南、左西右东 经线表示南北方向，纬线表示东西方向。ａ、经纬网定向法：通常用一个指向北的方向标表示北方。一般地图的定向面对地图，
上北下南，
左西右东练一练：
1.犀牛馆在熊猫馆的什么方向？
2.象馆在狮虎山的什么方向？
3.假如我们从南大门进入，要参观袋鼠、大象、北极熊和狮子，应选择什么样的路线西北东南 4、测得虎山与象馆图上直线距离为 厘米，则实际直线距离是300米；
5、测得犀牛馆到熊猫馆的图上直线距离为5.75厘米，则两地实际直线距离是_____米。1.51150指向标地图定向练一练：
1.a在b的什么方向？
2.b在c的什么方向？还是刚才的问题，你能再做一次吗？东北东南房屋学校医院工厂邮局公路乡村路铁路河流桥山池塘思考：地球表面有各种各样的地理事物，地图上是用什么方法来表示的？3、图例包括各种符号和它们的文字说明、地理名称、数字。地图上用来表示地理事物或地理现象的符号首都省会、直辖市、首府一般城市洲界国界未定国界省、直辖市、自治区界地区界铁路公路长城运河河流、湖泊季节性河流、湖泊水库渠道井泉山脉山峰隘口沙漠沼泽图例与注记地图上还有用做说明地理事物的文字或数字图例大多有象征意义，且稳定。
注记文字的字体、大小、位置大有讲究叫注记用于军事地图的作用:用于历史研究用于农业用于交通旅游用于预测天气用于预测天气、用于交通旅游、用于农业、用于历史研究、用于军事等问题：你还知道哪些类型的地图？地图的种类：4、14世纪的航海图和现代的卫星全息摄影、电视图像地图。3、按用途分类的政区图、交通图、旅游图、军事地图和经济建设地图等2、按内容分类的普通地图和专业地图。1、按比例尺大小分类的大、中、小比例尺地图。小 结地图定义作用种类三要素比例尺图例方向线段式数字式文字式经纬网定向法指向标定向法一般定向法给自己家绘制一张平面图（新居布置）绘制平面图的方法：1、用简单的办法将建筑物、道路、绿化带等的大小测量出来，确定它们的方位及相互关系。2、寻找适当的比例尺画到纸上，把实际距离转化为图上距离。3、用图例表示地理事物，没有常用的图例，可自行设计。4、把测量获取的数据通过比例尺计算，绘制到地图上去。5、再用适当的比例尺画到墙上。（1）图中河流的流向是 流，公路在进入张家村前的方向为 向，林地在李家村的 向
（2）按比例尺大小分类，此图属于 比例尺。
（3）小李家到张家村小张家的图上距离为4厘米实际距离为 米向北正西东南大480
下面四幅等高线地形图中，水平比例尺不同，那么坡度最陡的示意图是：（ ）


Ａ．1：10万 B．1：20万　
　　
Ｃ．1：30万　　　Ｄ．1：40万A
