沪科版九年级下学期中考物理模拟试卷（含答案）

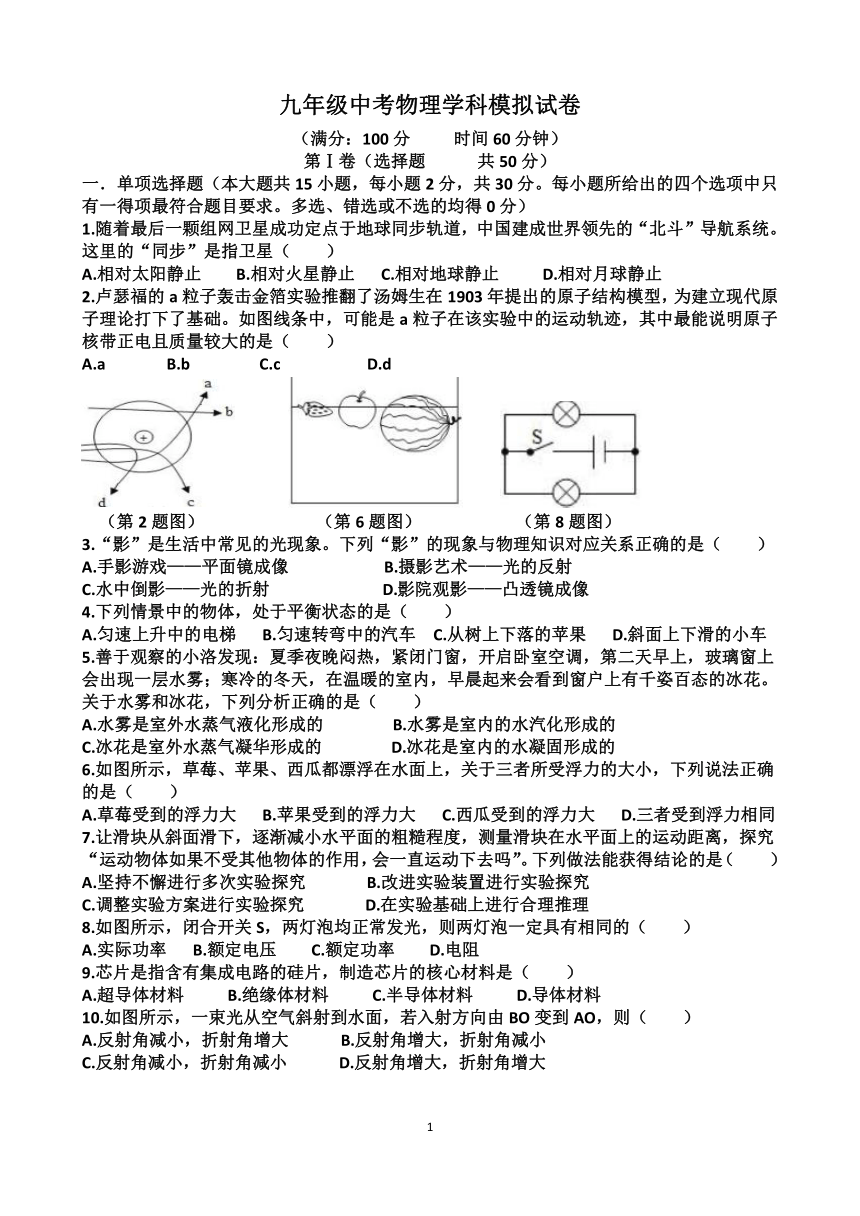

九年级中考物理学科模拟试卷
（满分：100分 时间60分钟）
第Ⅰ卷（选择题 共50分）
一．单项选择题（本大题共15小题，每小题2分，共30分。每小题所给出的四个选项中只有一得项最符合题目要求。多选、错选或不选的均得0分）
1.随着最后一颗组网卫星成功定点于地球同步轨道，中国建成世界领先的“北斗”导航系统。这里的“同步”是指卫星（ ）
A.相对太阳静止 B.相对火星静止 C.相对地球静止 D.相对月球静止
2.卢瑟福的a粒子轰击金箔实验推翻了汤姆生在1903年提出的原子结构模型，为建立现代原子理论打下了基础。如图线条中，可能是a粒子在该实验中的运动轨迹，其中最能说明原子核带正电且质量较大的是（ ）
A.a B.b C.c D.d
（第2题图） （第6题图） （第8题图）
3.“影”是生活中常见的光现象。下列“影”的现象与物理知识对应关系正确的是（ ）
A.手影游戏——平面镜成像 B.摄影艺术——光的反射
C.水中倒影——光的折射 D.影院观影——凸透镜成像
4.下列情景中的物体，处于平衡状态的是（ ）
A.匀速上升中的电梯 B.匀速转弯中的汽车 C.从树上下落的苹果 D.斜面上下滑的小车
5.善于观察的小洛发现：夏季夜晚闷热，紧闭门窗，开启卧室空调，第二天早上，玻璃窗上会出现一层水雾；寒冷的冬天，在温暖的室内，早晨起来会看到窗户上有千姿百态的冰花。关于水雾和冰花，下列分析正确的是（ ）
A.水雾是室外水蒸气液化形成的 B.水雾是室内的水汽化形成的
C.冰花是室外水蒸气凝华形成的 D.冰花是室内的水凝固形成的
6.如图所示，草莓、苹果、西瓜都漂浮在水面上，关于三者所受浮力的大小，下列说法正确的是（ ）
A.草莓受到的浮力大 B.苹果受到的浮力大 C.西瓜受到的浮力大 D.三者受到浮力相同
7.让滑块从斜面滑下，逐渐减小水平面的粗糙程度，测量滑块在水平面上的运动距离，探究“运动物体如果不受其他物体的作用，会一直运动下去吗”。下列做法能获得结论的是（ ）
A.坚持不懈进行多次实验探究 B.改进实验装置进行实验探究
C.调整实验方案进行实验探究 D.在实验基础上进行合理推理
8.如图所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（ ）
A.实际功率 B.额定电压 C.额定功率 D.电阻
9.芯片是指含有集成电路的硅片，制造芯片的核心材料是（ ）
A.超导体材料 B.绝缘体材料 C.半导体材料 D.导体材料
10.如图所示，一束光从空气斜射到水面，若入射方向由BO变到AO，则（ ）
A.反射角减小，折射角增大 B.反射角增大，折射角减小
C.反射角减小，折射角减小 D.反射角增大，折射角增大
（第10题图） （第11题图） （第12题图）

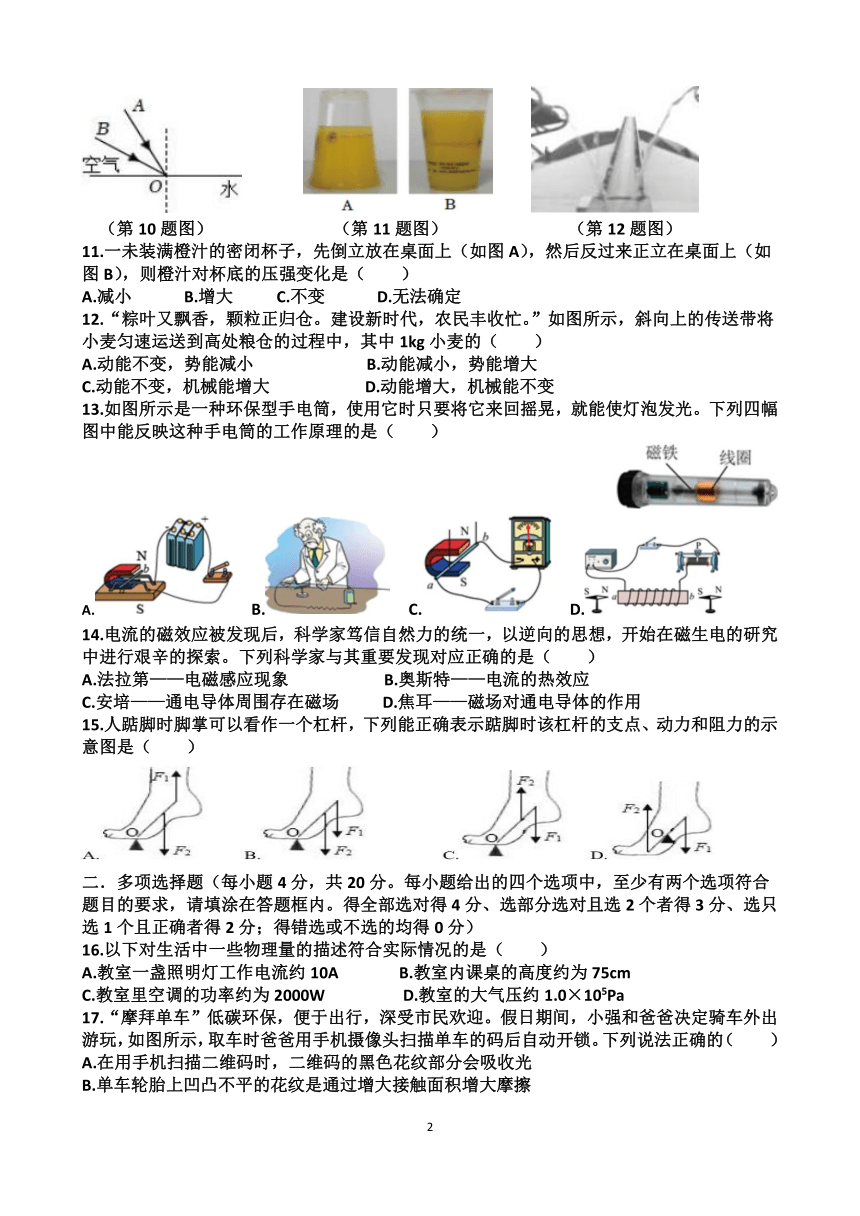

11.一未装满橙汁的密闭杯子，先倒立放在桌面上（如图A），然后反过来正立在桌面上（如图B），则橙汁对杯底的压强变化是（ ）
A.减小 B.增大 C.不变 D.无法确定
12.“粽叶又飘香，颗粒正归仓。建设新时代，农民丰收忙。”如图所示，斜向上的传送带将小麦匀速运送到高处粮仓的过程中，其中1kg小麦的（ ）
A.动能不变，势能减小 B.动能减小，势能增大
C.动能不变，机械能增大 D.动能增大，机械能不变
13.如图所示是一种环保型手电筒，使用它时只要将它来回摇晃，就能使灯泡发光。下列四幅图中能反映这种手电筒的工作原理的是（ ）
A. B. C. D.
14.电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（ ）
A.法拉第——电磁感应现象 B.奥斯特——电流的热效应
C.安培——通电导体周围存在磁场 D.焦耳——磁场对通电导体的作用
15.人踮脚时脚掌可以看作一个杠杆，下列能正确表示踮脚时该杠杆的支点、动力和阻力的示意图是（ ）
二．多项选择题（每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求，请填涂在答题框内。得全部选对得4分、选部分选对且选2个者得3分、选只选1个且正确者得2分；得错选或不选的均得0分）
16.以下对生活中一些物理量的描述符合实际情况的是（ ）
A.教室一盏照明灯工作电流约10A B.教室内课桌的高度约为75cm
C.教室里空调的功率约为2000W D.教室的大气压约1.0×105Pa
17.“摩拜单车”低碳环保，便于出行，深受市民欢迎。假日期间，小强和爸爸决定骑车外出游玩，如图所示，取车时爸爸用手机摄像头扫描单车的码后自动开锁。下列说法正确的（ ）
A.在用手机扫描二维码时，二维码的黑色花纹部分会吸收光
B.单车轮胎上凹凸不平的花纹是通过增大接触面积增大摩擦
C.当骑行遇到上坡时，小强要加紧用力蹬车是为了增大惯性
D.摩拜单车的尾灯是利用光的反射原理达到警示提醒的目的
18.五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律。下面是晓华同学对部分诗句中蕴物理知识的理解，其中正确的是（ ）
A.“孤帆一片日边来”——“孤帆”运动，是以江岸为参照物的
B.“不敢高声语”——“高声语”，是指声音的特征“音调”高
C.“潭清疑水浅”——“水浅”，是由于光的反射而形成的现象
D.“北风卷地白草折”——“白草折”是因为力改变了物体形状
19.近年来，我国科技创新能力日益凸显，各种新技术、新能源、新材料、新装置等科技成果不断涌现。例如：2017 年，我国海域“可燃冰”天然气水合物首次开采成功；2020 年，深海潜水器“奋斗者”号实现海底水声定位；2021 年，我国磁约束核聚变装置“东方超环在7000万摄氏度下运行17.6分钟；2022年，冬奥园区无人驾驶车辆实现基于北斗提供的厘米级高精度定位服务……关于上述新科技成果，下列说法中正确的是（ ）
A.可燃冰（天然气水合物）属于不可再生能源 B.水声定位主要是利用声音传递能量实现的
C.核聚变获得核能的方式与普通核电站不同 D.北斗卫星与导航系统通过电磁波传播信号

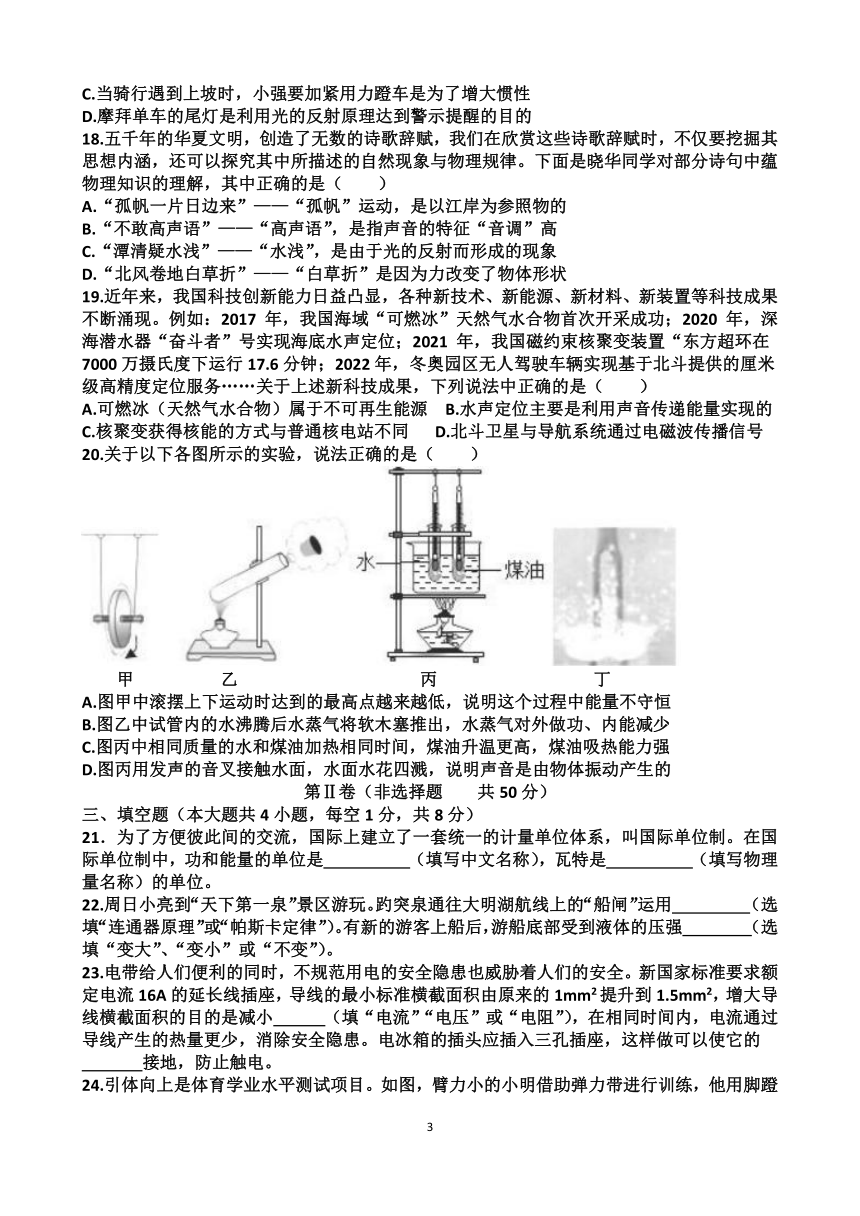

20.关于以下各图所示的实验，说法正确的是（ ）
甲 乙 丙 丁
A.图甲中滚摆上下运动时达到的最高点越来越低，说明这个过程中能量不守恒
B.图乙中试管内的水沸腾后水蒸气将软木塞推出，水蒸气对外做功、内能减少
C.图丙中相同质量的水和煤油加热相同时间，煤油升温更高，煤油吸热能力强
D.图丙用发声的音叉接触水面，水面水花四溅，说明声音是由物体振动产生的
第Ⅱ卷（非选择题 共50分）
三、填空题（本大题共4小题，每空1分，共8分）
21．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，功和能量的单位是 （填写中文名称），瓦特是 （填写物理量名称）的单位。
22.周日小亮到“天下第一泉”景区游玩。趵突泉通往大明湖航线上的“船闸”运用 （选填“连通器原理”或“帕斯卡定律”）。有新的游客上船后，游船底部受到液体的压强 （选填“变大”、“变小”或“不变”）。
23.电带给人们便利的同时，不规范用电的安全隐患也威胁着人们的安全。新国家标准要求额定电流16A的延长线插座，导线的最小标准横截面积由原来的1mm2提升到1.5mm2，增大导线横截面积的目的是减小 （填“电流”“电压”或“电阻”），在相同时间内，电流通过导线产生的热量更少，消除安全隐患。电冰箱的插头应插入三孔插座，这样做可以使它的
接地，防止触电。

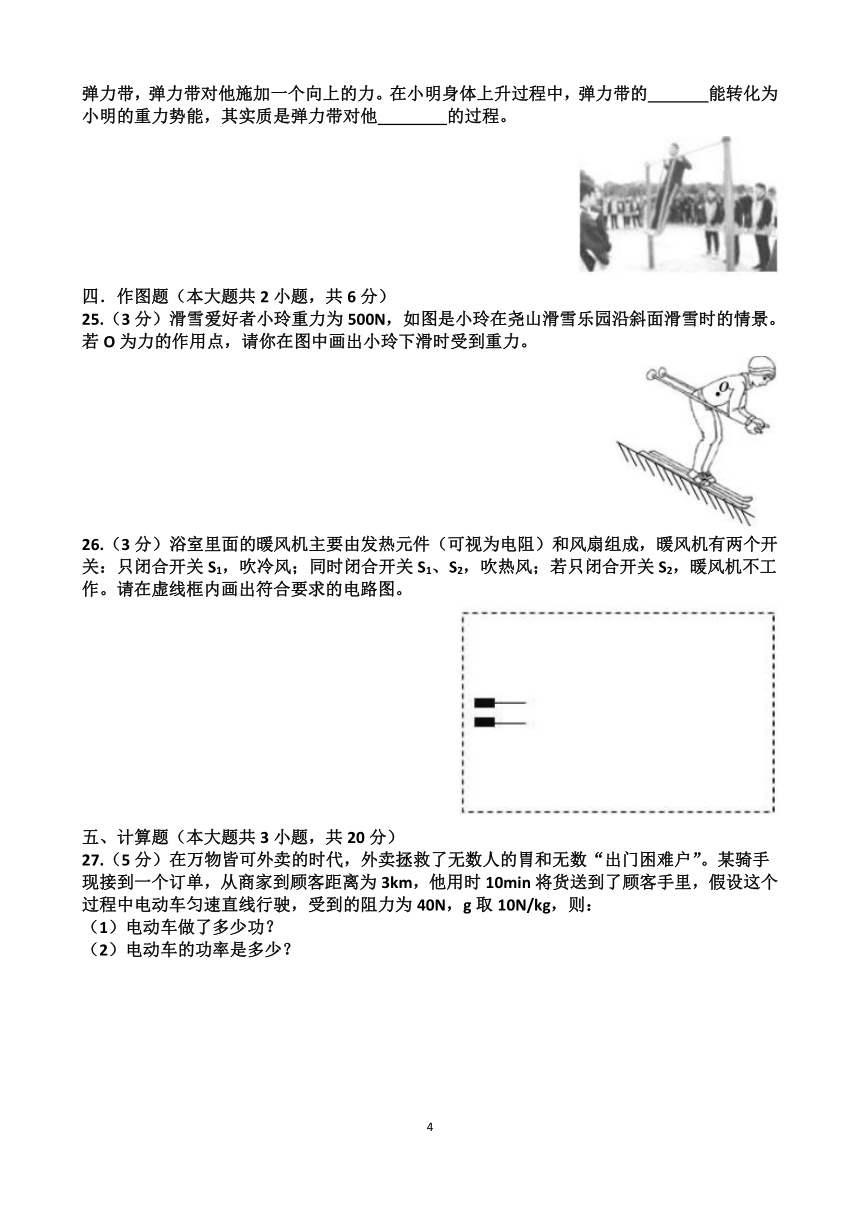

24.引体向上是体育学业水平测试项目。如图，臂力小的小明借助弹力带进行训练，他用脚蹬弹力带，弹力带对他施加一个向上的力。在小明身体上升过程中，弹力带的 能转化为小明的重力势能，其实质是弹力带对他 的过程。
四．作图题（本大题共2小题，共6分）
25.（3分）滑雪爱好者小玲重力为500N，如图是小玲在尧山滑雪乐园沿斜面滑雪时的情景。若O为力的作用点，请你在图中画出小玲下滑时受到重力。
26.（3分）浴室里面的暖风机主要由发热元件（可视为电阻）和风扇组成，暖风机有两个开关：只闭合开关S1，吹冷风；同时闭合开关S1、S2，吹热风；若只闭合开关S2，暖风机不工作。请在虚线框内画出符合要求的电路图。
五、计算题（本大题共3小题，共20分）
27.（5分）在万物皆可外卖的时代，外卖拯救了无数人的胃和无数“出门困难户”。某骑手现接到一个订单，从商家到顾客距离为3km，他用时10min将货送到了顾客手里，假设这个过程中电动车匀速直线行驶，受到的阻力为40N，g取10N/kg，则：
（1）电动车做了多少功？
（2）电动车的功率是多少？

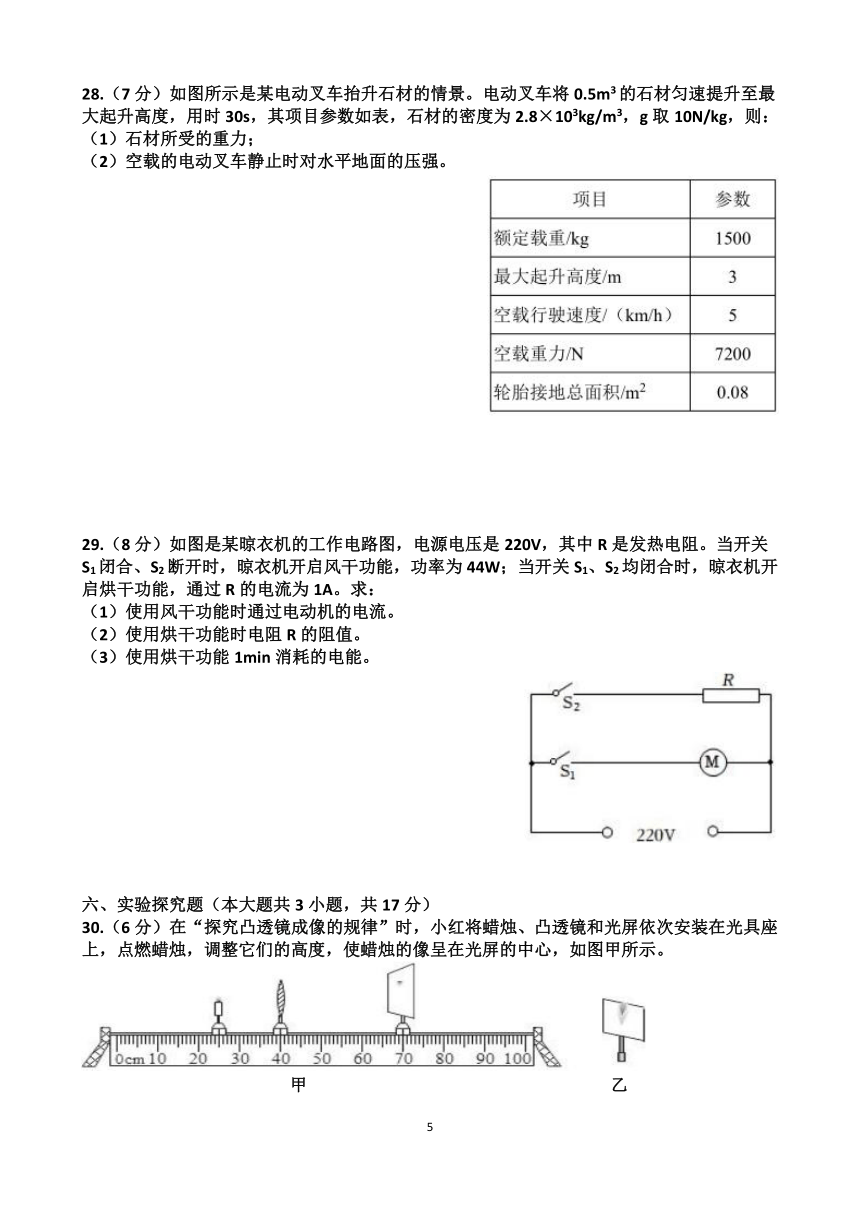

28.（7分）如图所示是某电动叉车抬升石材的情景。电动叉车将0.5m3的石材匀速提升至最大起升高度，用时30s，其项目参数如表，石材的密度为2.8×103kg/m3，g取10N/kg，则：
（1）石材所受的重力；
（2）空载的电动叉车静止时对水平地面的压强。
29.（8分）如图是某晾衣机的工作电路图，电源电压是220V，其中R是发热电阻。当开关S1闭合、S2断开时，晾衣机开启风干功能，功率为44W；当开关S1、S2均闭合时，晾衣机开启烘干功能，通过R的电流为1A。求：
（1）使用风干功能时通过电动机的电流。
（2）使用烘干功能时电阻R的阻值。
（3）使用烘干功能1min消耗的电能。
六、实验探究题（本大题共3小题，共17分）
30.（6分）在“探究凸透镜成像的规律”时，小红将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度，使蜡烛的像呈在光屏的中心，如图甲所示。
甲 乙
实验数据如表所示：
（1）由表中数据可知，凸透镜成实像的条件是 。
（2）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。能让像重新回到光屏中心的操作是 。
①光屏下调 ②蜡烛上调 ③透镜上调
（3）保持图甲所示的凸透镜位置不变，将蜡烛向左移动10.0cm，仍要在光屏上得到清晰的像，光屏应向 移动一段距离(选填“左”或“右”)，然后可在光屏上得到一个清晰倒立的实像。日常生活中， (选填“照相机”“投影仪”或“放大镜”)就是利用这一原理制成的。
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜，光屏上也能成清晰的像。这说明凹透镜对光具有 作用。
31.（5分）如图所示，小艾用完全相同的长方体木块，探究影响滑动摩擦力大小的因素。
（1）他沿水平方向匀速直线拉动木块，使摩擦力与 平衡；
（2）比较甲、乙两图可知，滑动摩擦力的大小与 有关；支持该结论的实验现象是 ；
（3）比较甲、丙两次实验，可得正确实验结论： ；
（4）同组其他同学对实验进行评估时，下列说法正确的是 。
A.滑动摩擦力的大小与重力有关
B.在甲图中用2N的力拉木块时，摩擦力等于2N
C.在甲图中水平向左加速拉动木块时，摩擦力大小不变
D.在乙图中将木块侧放，再匀速直线拉动时，弹簧测力计示数会变大
32.（6分）小刚同学利用图甲所示的电路“探究电流与电压、电阻的关系”，所选择的器材有新干电池、不同阻值的定值电阻、滑动变阻器、电压表、电流表、开关、导线等。
（1）图甲是连接的部分电路，请用笔画线代替导线，将电路连接完整，使滑动变阻器的滑片往右移时，电流表示数变大；
（2）正确连接后，闭合开关，发现电流表有示数，电压表无示数，故障可能是 ；
（3）排除故障后，小刚闭合开关，探究电流与电压的关系。为了得到普遍结论，以下实验步骤中正确且最合理的顺序是 ；
①缓慢移动滑片，调节电压表示数为2V，记下电流表示数；
②更换不同阻值的定值电阻，再次改变3次电压表示数，并记下电流表示数；
③缓慢移动滑片，调节电压表示数依次为1.5V、2V、3V，并记下电流表示数；
④更换不同阻值的定值电阻，缓慢移动滑片，调节电压表示数为 2V，并记下电流表示数；
⑤分析数据，得出结论；
（4）小刚继续探究电流与电阻的关系。某次测量中，不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转。为弄清原因，他查看了电流表说明书，表头结构示意图如图乙。电流表的工作原理是：通电线圈 。当反接时，电流方向改变， ，于是指针反偏。
答案解析
一．单项选择题（本大题共15小题，每小题2分，共30分。每小题所给出的四个选项中只有一得项最符合题目要求。多选、错选或不选的均得0分）
1.随着最后一颗组网卫星成功定点于地球同步轨道，中国建成世界领先的“北斗”导航系统。这里的“同步”是指卫星（ C ）
A.相对太阳静止 B.相对火星静止 C.相对地球静止 D.相对月球静止
2.卢瑟福的a粒子轰击金箔实验推翻了汤姆生在1903年提出的原子结构模型，为建立现代原子理论打下了基础。如图线条中，可能是a粒子在该实验中的运动轨迹，其中最能说明原子核带正电且质量较大的是（ D ）
A.a B.b C.c D.d
（第2题图） （第6题图） （第8题图）
3.“影”是生活中常见的光现象。下列“影”的现象与物理知识对应关系正确的是（ D ）
A.手影游戏——平面镜成像 B.摄影艺术——光的反射
C.水中倒影——光的折射 D.影院观影——凸透镜成像
4.下列情景中的物体，处于平衡状态的是（ A ）
A.匀速上升中的电梯 B.匀速转弯中的汽车 C.从树上下落的苹果 D.斜面上下滑的小车
5.善于观察的小洛发现：夏季夜晚闷热，紧闭门窗，开启卧室空调，第二天早上，玻璃窗上会出现一层水雾；寒冷的冬天，在温暖的室内，早晨起来会看到窗户上有千姿百态的冰花。关于水雾和冰花，下列分析正确的是（ A ）
A.水雾是室外水蒸气液化形成的 B.水雾是室内的水汽化形成的
C.冰花是室外水蒸气凝华形成的 D.冰花是室内的水凝固形成的
6.如图所示，草莓、苹果、西瓜都漂浮在水面上，关于三者所受浮力的大小，下列说法正确的是（ C ）
A.草莓受到的浮力大 B.苹果受到的浮力大 C.西瓜受到的浮力大 D.三者受到浮力相同
7.让滑块从斜面滑下，逐渐减小水平面的粗糙程度，测量滑块在水平面上的运动距离，探究“运动物体如果不受其他物体的作用，会一直运动下去吗”。下列做法能获得结论的是（ D ）
A.坚持不懈进行多次实验探究 B.改进实验装置进行实验探究
C.调整实验方案进行实验探究 D.在实验基础上进行合理推理
8.如图所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（ B ）
A.实际功率 B.额定电压 C.额定功率 D.电阻
9.芯片是指含有集成电路的硅片，制造芯片的核心材料是（ C ）
A.超导体材料 B.绝缘体材料 C.半导体材料 D.导体材料
10.如图所示，一束光从空气斜射到水面，若入射方向由BO变到AO，则（ C ）
A.反射角减小，折射角增大 B.反射角增大，折射角减小
C.反射角减小，折射角减小 D.反射角增大，折射角增大
（第10题图） （第11题图） （第12题图）
11.一未装满橙汁的密闭杯子，先倒立放在桌面上（如图A），然后反过来正立在桌面上（如图B），则橙汁对杯底的压强变化是（ B ）
A.减小 B.增大 C.不变 D.无法确定
12.“粽叶又飘香，颗粒正归仓。建设新时代，农民丰收忙。”如图所示，斜向上的传送带将小麦匀速运送到高处粮仓的过程中，其中1kg小麦的（ C ）
A.动能不变，势能减小 B.动能减小，势能增大
C.动能不变，机械能增大 D.动能增大，机械能不变
13.如图所示是一种环保型手电筒，使用它时只要将它来回摇晃，就能使灯泡发光。下列四幅图中能反映这种手电筒的工作原理的是（ B ）
A. B. C. D.
14.电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（ A ）
A.法拉第——电磁感应现象 B.奥斯特——电流的热效应
C.安培——通电导体周围存在磁场 D.焦耳——磁场对通电导体的作用
15.人踮脚时脚掌可以看作一个杠杆，下列能正确表示踮脚时该杠杆的支点、动力和阻力的示意图是（ A ）
二．多项选择题（每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求，请填涂在答题框内。得全部选对得4分、选部分选对且选2个者得3分、选只选1个且正确者得2分；得错选或不选的均得0分）
16.以下对生活中一些物理量的描述符合实际情况的是（ BCD ）
A.教室一盏照明灯工作电流约10A B.教室内课桌的高度约为75cm
C.教室里空调的功率约为2000W D.教室的大气压约1.0×105Pa
17.“摩拜单车”低碳环保，便于出行，深受市民欢迎。假日期间，小强和爸爸决定骑车外出游玩，如图所示，取车时爸爸用手机摄像头扫描单车的码后自动开锁。下列说法正确的（ AD ）
A.在用手机扫描二维码时，二维码的黑色花纹部分会吸收光
B.单车轮胎上凹凸不平的花纹是通过增大接触面积增大摩擦
C.当骑行遇到上坡时，小强要加紧用力蹬车是为了增大惯性
D.摩拜单车的尾灯是利用光的反射原理达到警示提醒的目的
18.五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律。下面是晓华同学对部分诗句中蕴物理知识的理解，其中正确的是（ AD ）
A.“孤帆一片日边来”——“孤帆”运动，是以江岸为参照物的
B.“不敢高声语”——“高声语”，是指声音的特征“音调”高
C.“潭清疑水浅”——“水浅”，是由于光的反射而形成的现象
D.“北风卷地白草折”——“白草折”是因为力改变了物体形状
19.近年来，我国科技创新能力日益凸显，各种新技术、新能源、新材料、新装置等科技成果不断涌现。例如：2017 年，我国海域“可燃冰”天然气水合物首次开采成功；2020 年，深海潜水器“奋斗者”号实现海底水声定位；2021 年，我国磁约束核聚变装置“东方超环在7000万摄氏度下运行17.6分钟；2022年，冬奥园区无人驾驶车辆实现基于北斗提供的厘米级高精度定位服务……关于上述新科技成果，下列说法中正确的是（ ACD ）
A.可燃冰（天然气水合物）属于不可再生能源 B.水声定位主要是利用声音传递能量实现的
C.核聚变获得核能的方式与普通核电站不同 D.北斗卫星与导航系统通过电磁波传播信号
20.关于以下各图所示的实验，说法正确的是（ BD ）
甲 乙 丙 丁
A.图甲中滚摆上下运动时达到的最高点越来越低，说明这个过程中能量不守恒
B.图乙中试管内的水沸腾后水蒸气将软木塞推出，水蒸气对外做功、内能减少
C.图丙中相同质量的水和煤油加热相同时间，煤油升温更高，煤油吸热能力强
D.图丙用发声的音叉接触水面，水面水花四溅，说明声音是由物体振动产生的
第Ⅱ卷（非选择题 共50分）
三、填空题（本大题共4小题，每空1分，共8分）
21．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，功和能量的单位是 焦耳 （填写中文名称），瓦特是 功率 （填写物理量名称）的单位。
22.周日小亮到“天下第一泉”景区游玩。趵突泉通往大明湖航线上的“船闸”运用 连通器原理 （选填“连通器原理”或“帕斯卡定律”）。有新的游客上船后，游船底部受到液体的压强 变大 （选填“变大”、“变小”或“不变”）。
23.电带给人们便利的同时，不规范用电的安全隐患也威胁着人们的安全。新国家标准要求额定电流16A的延长线插座，导线的最小标准横截面积由原来的1mm2提升到1.5mm2，增大导线横截面积的目的是减小 电阻 （填“电流”“电压”或“电阻”），在相同时间内，电流通过导线产生的热量更少，消除安全隐患。电冰箱的插头应插入三孔插座，这样做可以使它的 金属外壳 接地，
防止触电。
24.引体向上是体育学业水平测试项目。如图，臂力小的小明借助弹力带进行训练，他用脚蹬弹力带，弹力带对他施加一个向上的力。在小明身体上升过程中，弹力带的 弹性势 能转化为小明的重力势能，其实质是弹力带对他 做功 的过程。
四．作图题（本大题共2小题，共6分）
25.（3分）滑雪爱好者小玲重力为500N，如图是小玲在尧山滑雪乐园沿斜面滑雪时的情景。若O为力的作用点，请你在图中画出小玲下滑时受到重力。
26.（3分）浴室里面的暖风机主要由发热元件（可视为电阻）和风扇组成，暖风机有两个开关：只闭合开关S1，吹冷风；同时闭合开关S1、S2，吹热风；若只闭合开关S2，暖风机不工作。请在虚线框内画出符合要求的电路图。
五、计算题（本大题共3小题，共20分）
27.（5分）在万物皆可外卖的时代，外卖拯救了无数人的胃和无数“出门困难户”。某骑手现接到一个订单，从商家到顾客距离为3km，他用时10min将货送到了顾客手里，假设这个过程中电动车匀速直线行驶，受到的阻力为40N，g取10N/kg，则：
（1）电动车做了多少功？
（2）电动车的功率是多少？
（1）1.2×105N
（2）200W
28.（7分）如图所示是某电动叉车抬升石材的情景。电动叉车将0.5m3的石材匀速提升至最大起升高度，用时30s，其项目参数如表，石材的密度为2.8×103kg/m3，g取10N/kg，则：
（1）石材所受的重力；
（2）空载的电动叉车静止时对水平地面的压强。
（1）1.4×104N
（2）9×104Pa
29.（8分）如图是某晾衣机的工作电路图，电源电压是220V，其中R是发热电阻。当开关S1闭合、S2断开时，晾衣机开启风干功能，功率为44W；当开关S1、S2均闭合时，晾衣机开启烘干功能，通过R的电流为1A。求：
（1）使用风干功能时通过电动机的电流。
（2）使用烘干功能时电阻R的阻值。
（3）使用烘干功能1min消耗的电能。
（1）0.2A
（2）220Ω
（3）15840J
六、实验探究题（本大题共3小题，共17分）
30.（6分）在“探究凸透镜成像的规律”时，小红将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度，使蜡烛的像呈在光屏的中心，如图甲所示。
甲 乙
实验数据如表所示：
（1）由表中数据可知，凸透镜成实像的条件是 物距大于一倍焦距 。
（2）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。能让像重新回到光屏中心的操作是 ② 。
①光屏下调 ②蜡烛上调 ③透镜上调
（3）保持图甲所示的凸透镜位置不变，将蜡烛向左移动10.0cm，仍要在光屏上得到清晰的像，光屏应向 左 移动一段距离(选填“左”或“右”)，然后可在光屏上得到一个清晰倒立的实像。日常生活中， 照相机 (选填“照相机”“投影仪”或“放大镜”)就是利用这一原理制成的。
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜，光屏上也能成清晰的像。这说明凹透镜对光具有 发散 作用。
31.（5分）如图所示，小艾用完全相同的长方体木块，探究影响滑动摩擦力大小的因素。
（1）他沿水平方向匀速直线拉动木块，使摩擦力与 拉力 平衡；
（2）比较甲、乙两图可知，滑动摩擦力的大小与 接触面粗糙程度 有关；支持该结论的实验现象是 图乙中弹簧测力计示数比甲大 ；
（3）比较甲、丙两次实验，可得正确实验结论： 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 ；
（4）同组其他同学对实验进行评估时，下列说法正确的是 C 。
A.滑动摩擦力的大小与重力有关
B.在甲图中用2N的力拉木块时，摩擦力等于2N
C.在甲图中水平向左加速拉动木块时，摩擦力大小不变
D.在乙图中将木块侧放，再匀速直线拉动时，弹簧测力计示数会变大
32.（6分）小刚同学利用图甲所示的电路“探究电流与电压、电阻的关系”，所选择的器材有新干电池、不同阻值的定值电阻、滑动变阻器、电压表、电流表、开关、导线等。
（1）图甲是连接的部分电路，请用笔画线代替导线，将电路连接完整，使滑动变阻器的滑片往右移时，电流表示数变大；
（2）正确连接后，闭合开关，发现电流表有示数，电压表无示数，故障可能是 电阻R短路 ；
（3）排除故障后，小刚闭合开关，探究电流与电压的关系。为了得到普遍结论，以下实验步骤中正确且最合理的顺序是 ③②⑤ ；
①缓慢移动滑片，调节电压表示数为2V，记下电流表示数；
②更换不同阻值的定值电阻，再次改变3次电压表示数，并记下电流表示数；
③缓慢移动滑片，调节电压表示数依次为1.5V、2V、3V，并记下电流表示数；
④更换不同阻值的定值电阻，缓慢移动滑片，调节电压表示数为 2V，并记下电流表示数；
⑤分析数据，得出结论；
（4）小刚继续探究电流与电阻的关系。某次测量中，不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转。为弄清原因，他查看了电流表说明书，表头结构示意图如图乙。电流表的工作原理是：通电线圈 在磁场中受力而转动 。当反接时，电流方向改变， 线圈受力方向改变 ，于是指针反偏。
