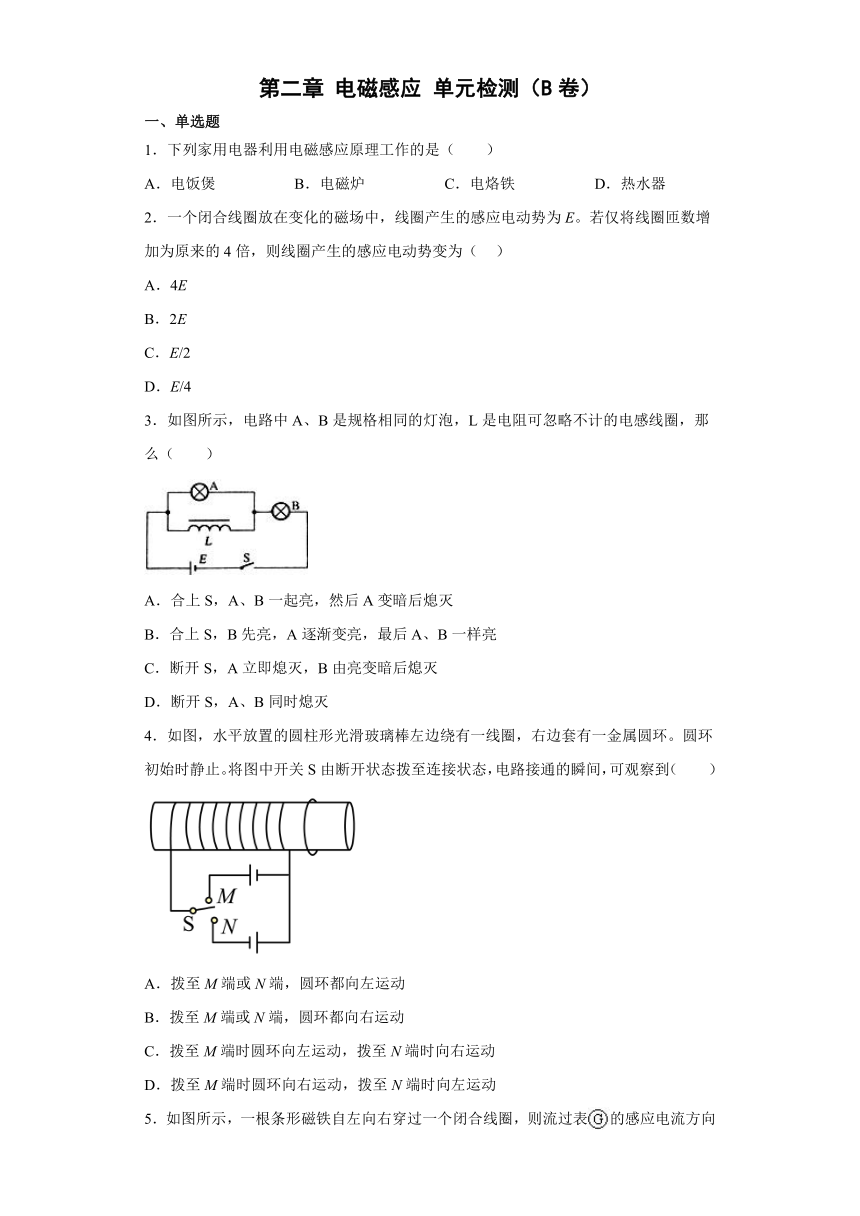

第二章 电磁感应 单元检测（B卷）
一、单选题
1．下列家用电器利用电磁感应原理工作的是（ ）
A．电饭煲 B．电磁炉 C．电烙铁 D．热水器
2．一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为E。若仅将线圈匝数增加为原来的4倍，则线圈产生的感应电动势变为（ ）
A．4E
B．2E
C．E/2
D．E/4
3．如图所示，电路中A、B是规格相同的灯泡，L是电阻可忽略不计的电感线圈，那么（ ）
A．合上S，A、B一起亮，然后A变暗后熄灭
B．合上S，B先亮，A逐渐变亮，最后A、B一样亮
C．断开S，A立即熄灭，B由亮变暗后熄灭
D．断开S，A、B同时熄灭
4．如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。圆环初始时静止。将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到（ ）
A．拨至M端或N端，圆环都向左运动
B．拨至M端或N端，圆环都向右运动
C．拨至M端时圆环向左运动，拨至N端时向右运动
D．拨至M端时圆环向右运动，拨至N端时向左运动

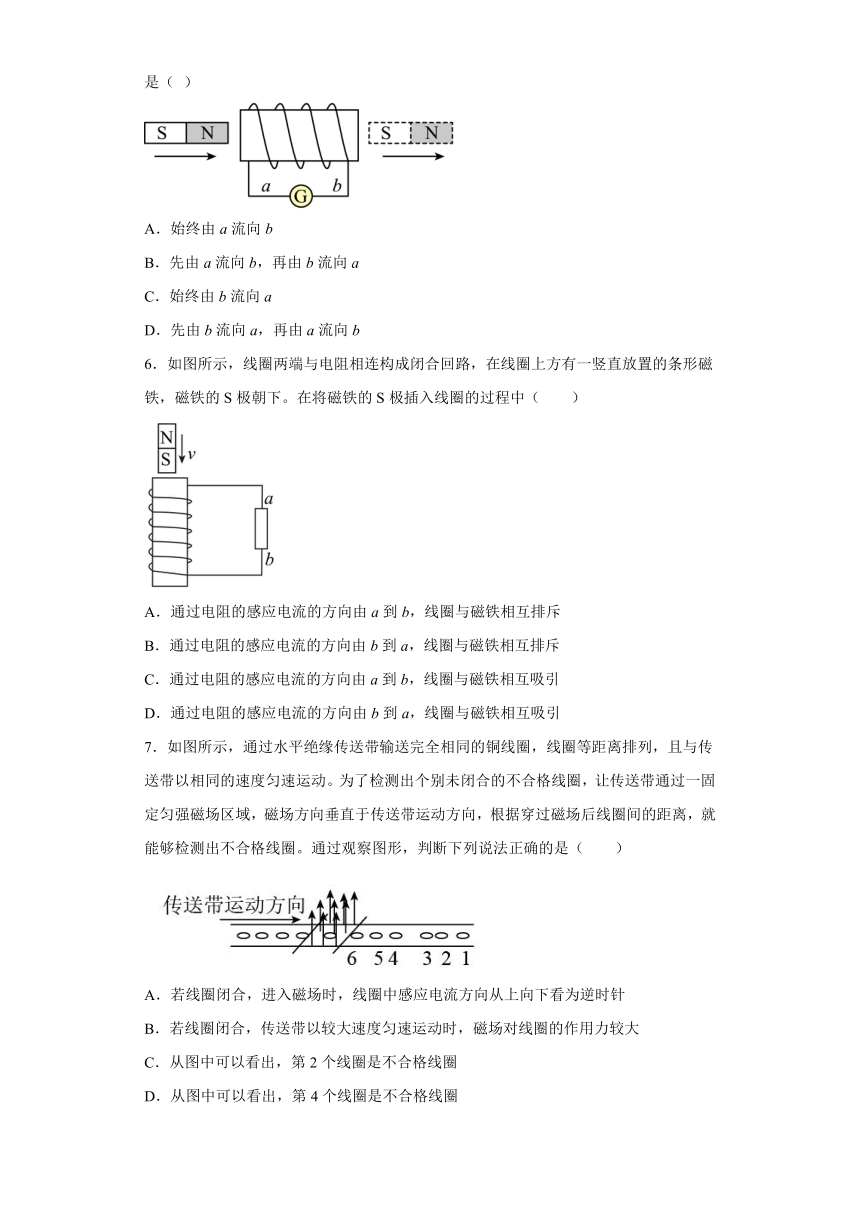

5．如图所示，一根条形磁铁自左向右穿过一个闭合线圈，则流过表的感应电流方向是（ ）
A．始终由a流向b
B．先由a流向b，再由b流向a
C．始终由b流向a
D．先由b流向a，再由a流向b
6．如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下。在将磁铁的S极插入线圈的过程中（ ）
A．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥
B．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥
C．通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引
D．通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引
7．如图所示，通过水平绝缘传送带输送完全相同的铜线圈，线圈等距离排列，且与传送带以相同的速度匀速运动。为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带运动方向，根据穿过磁场后线圈间的距离，就能够检测出不合格线圈。通过观察图形，判断下列说法正确的是（ ）
A．若线圈闭合，进入磁场时，线圈中感应电流方向从上向下看为逆时针
B．若线圈闭合，传送带以较大速度匀速运动时，磁场对线圈的作用力较大
C．从图中可以看出，第2个线圈是不合格线圈
D．从图中可以看出，第4个线圈是不合格线圈
二、多选题

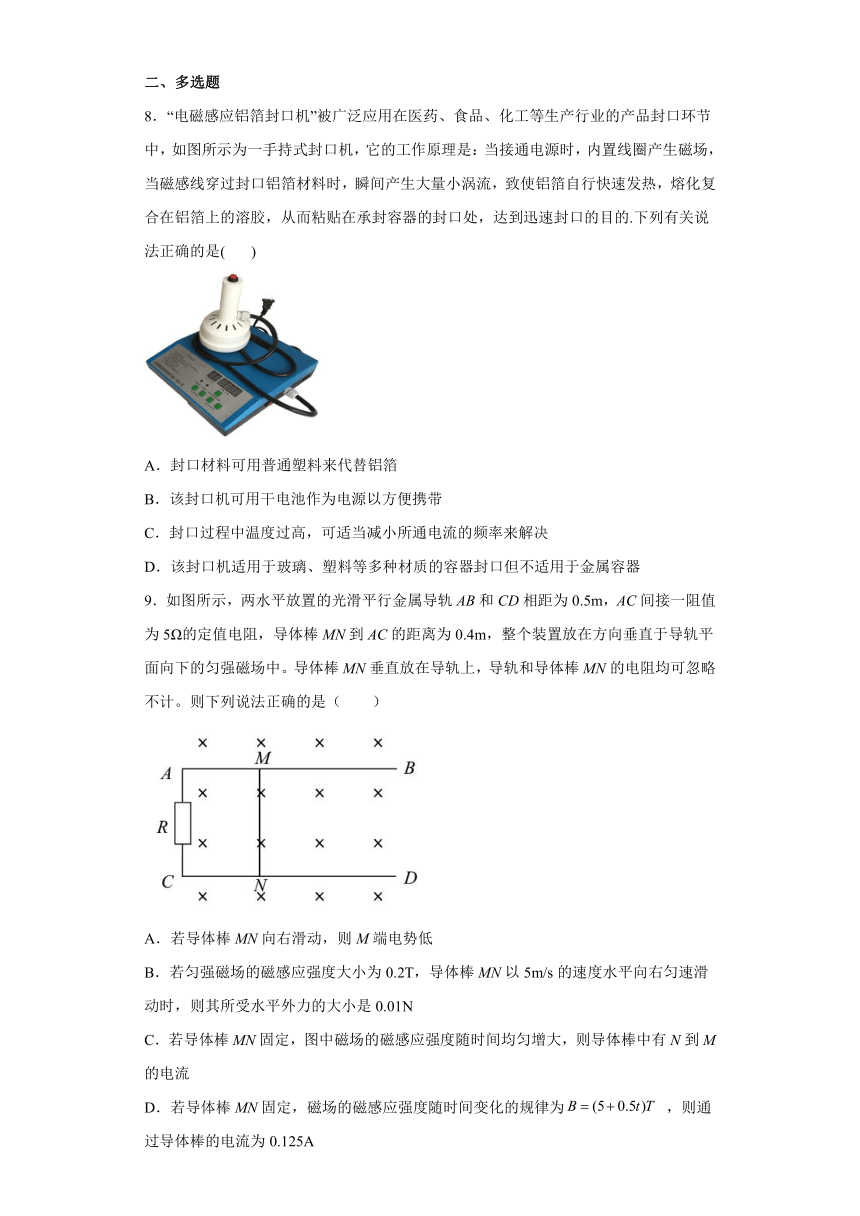

8．“电磁感应铝箔封口机”被广泛应用在医药、食品、化工等生产行业的产品封口环节中，如图所示为一手持式封口机，它的工作原理是：当接通电源时，内置线圈产生磁场，当磁感线穿过封口铝箔材料时，瞬间产生大量小涡流，致使铝箔自行快速发热，熔化复合在铝箔上的溶胶，从而粘贴在承封容器的封口处，达到迅速封口的目的.下列有关说法正确的是( )
A．封口材料可用普通塑料来代替铝箔
B．该封口机可用干电池作为电源以方便携带
C．封口过程中温度过高，可适当减小所通电流的频率来解决
D．该封口机适用于玻璃、塑料等多种材质的容器封口但不适用于金属容器
9．如图所示，两水平放置的光滑平行金属导轨AB和CD相距为0.5m，AC间接一阻值为5Ω的定值电阻，导体棒MN到AC的距离为0.4m，整个装置放在方向垂直于导轨平面向下的匀强磁场中。导体棒MN垂直放在导轨上，导轨和导体棒MN的电阻均可忽略不计。则下列说法正确的是（ ）
A．若导体棒MN向右滑动，则M端电势低
B．若匀强磁场的磁感应强度大小为0.2T，导体棒MN以5m/s的速度水平向右匀速滑动时，则其所受水平外力的大小是0.01N
C．若导体棒MN固定，图中磁场的磁感应强度随时间均匀增大，则导体棒中有N到M的电流
D．若导体棒MN固定，磁场的磁感应强度随时间变化的规律为 ，则通过导体棒的电流为0.125A

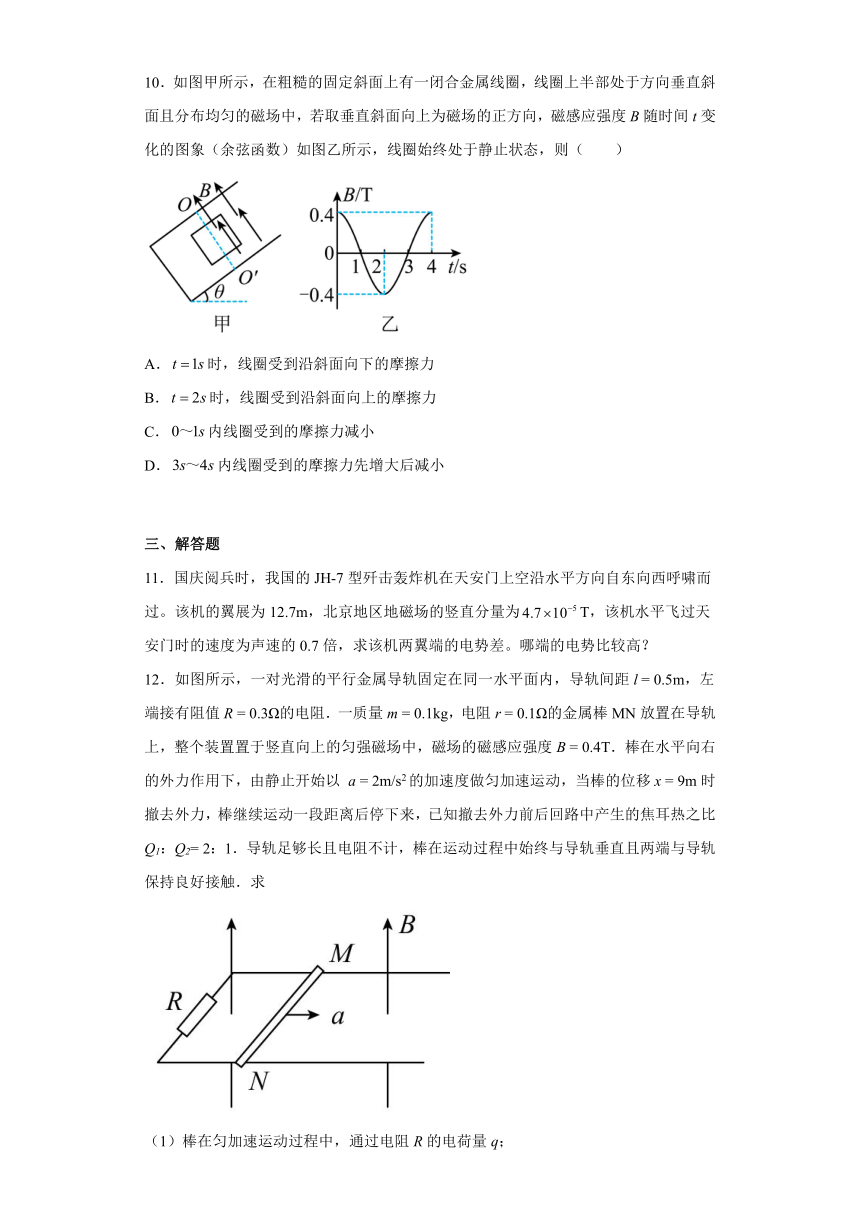

10．如图甲所示，在粗糙的固定斜面上有一闭合金属线圈，线圈上半部处于方向垂直斜面且分布均匀的磁场中，若取垂直斜面向上为磁场的正方向，磁感应强度B随时间t变化的图象（余弦函数）如图乙所示，线圈始终处于静止状态，则（ ）
A．时，线圈受到沿斜面向下的摩擦力
B．时，线圈受到沿斜面向上的摩擦力
C．内线圈受到的摩擦力减小
D．内线圈受到的摩擦力先增大后减小
三、解答题
11．国庆阅兵时，我国的JH-7型歼击轰炸机在天安门上空沿水平方向自东向西呼啸而过。该机的翼展为12.7m，北京地区地磁场的竖直分量为T，该机水平飞过天安门时的速度为声速的0.7倍，求该机两翼端的电势差。哪端的电势比较高？
12．如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l = 0.5m，左端接有阻值R = 0.3Ω的电阻．一质量m = 0.1kg，电阻r = 0.1Ω的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B = 0.4T．棒在水平向右的外力作用下，由静止开始以 a = 2m/s2的加速度做匀加速运动，当棒的位移x = 9m时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q1：Q2= 2：1．导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求
（1）棒在匀加速运动过程中，通过电阻R的电荷量q；
（2）撤去外力后回路中产生的焦耳热Q2；
（3）外力做的功WF．

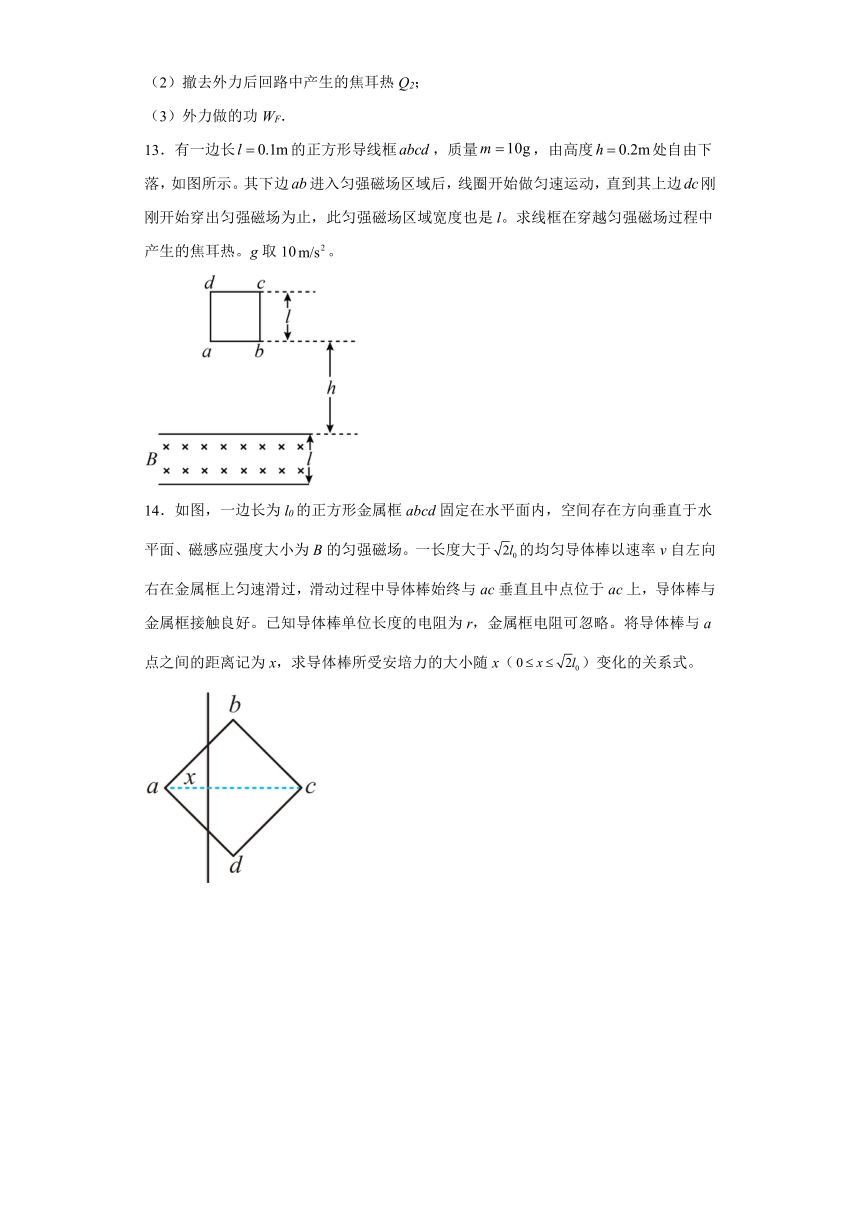

13．有一边长的正方形导线框，质量，由高度处自由下落，如图所示。其下边进入匀强磁场区域后，线圈开始做匀速运动，直到其上边刚刚开始穿出匀强磁场为止，此匀强磁场区域宽度也是l。求线框在穿越匀强磁场过程中产生的焦耳热。g取10。
14．如图，一边长为l0的正方形金属框abcd固定在水平面内，空间存在方向垂直于水平面、磁感应强度大小为B的匀强磁场。一长度大于的均匀导体棒以速率v自左向右在金属框上匀速滑过，滑动过程中导体棒始终与ac垂直且中点位于ac上，导体棒与金属框接触良好。已知导体棒单位长度的电阻为r，金属框电阻可忽略。将导体棒与a点之间的距离记为x，求导体棒所受安培力的大小随x（）变化的关系式。
参考答案：
1．B
【详解】热水器、电饭煲、电烙铁利用了电流的热效应，电磁炉是利用电磁感应原理工作。
故选B。
2．A
【详解】根据法拉第电磁感应定律：
E=n，
可知仅将磁通量的变化率增加为原来的4倍时，线圈中的感应电动势变为4E，故BCD错误，A正确。
故选A。
3．A
【详解】合上S，线圈中电流要增加，会产生自感电动势，故只能缓慢增加，所以A、B一起亮，然后A变暗后熄灭，B更亮，故A正确，B错误；断开S，线圈中电流要减小，会产生自感电动势，故只能缓慢减小，通过电灯A构成回路放电，所以B立即熄灭，A闪亮一下后熄灭，故CD错误．
4．B
【详解】无论开关S拨至哪一端，当把电路接通一瞬间，左边线圈中的电流从无到有，电流在线圈轴线上的磁场从无到有，从而引起穿过圆环的磁通量突然增大，根据楞次定律（增反减同），右边圆环中产生了与左边线圈中方向相反的电流，异向电流相互排斥，所以无论哪种情况，圆环均向右运动。
故选B。
5．B
【详解】条形磁铁从左向右进入螺线管的过程中，原磁场方向向右，且磁通量在增加，根据楞次定律，感应电流的磁场阻碍原磁场磁通量的变化，所以感应电流的磁场向左，由安培定则知，感应电流的方向a→G→b；条形磁铁从左向右离开螺线管的过程中，原磁场方向向右，且磁通量在减少，根据楞次定律，感应电流的磁场阻碍原磁场磁通量的变化，所以感应电流的磁场向右，由安培定则知，感应电流的方向b→G→a，故ACD错误，B正确．
6．A
【详解】将磁铁的S极插入线圈的过程中，由楞次定律知，通过电阻的感应电流的方向由a到b，据推论“来拒去留”可知线圈与磁铁相互排斥，A正确。
故选A。
7．B
【详解】A．若线圈闭合，进入磁场时，穿过线圈的磁通量向上增大，由楞次定律可知，线圈中的感应电流的磁场方向向下，所以感应电流的方向从上向下看是顺时针，故A错误；
B．根据法拉第电磁感应定律，传送带以较大速度匀速运动时，线圈中产生的感应电动势较大，则感应电流较大，磁场对线圈的作用力较大，故B正确；
CD．由题图知第1、2、4、5、6个线圈位置均匀，则都发生了相对滑动，而第3个线圈没有向后滑动，则第3个线圈不闭合，没有产生感应电流，是不合格线圈，故CD错误。
故选B。
8．CD
【详解】AB.由于封口机利用了电磁感应原理，故封口材料必须是金属类材料，而且电源必修是交流电，故A、B错误；
C.减小内置线圈中所通过电流的频率可以降低封口过程中产生的热量，即控制温度，故C正确；
D.封口材料应是金属类材料，但对应被封口的容器不能是金属，否则同样被熔化，只能是玻璃、塑料等材质，故D正确。
9．BC
【详解】A．由右手定则判断知导体棒MN中的感应电流方向由N→M，M端相当于电源的正极，电势较高，A错误；
B．导体棒MN产生的感应电动势为
感应电流为
MN棒所受的安培力
棒匀速运动，由平衡条件知水平外力
B正确；
C．若导体棒MN固定，图中磁场的磁感应强度随时间均匀增大，穿过回路的磁通量增加，由楞次定律知导体棒中有N到M的电流，C正确；
D．根据法拉第电磁感应定律得回路产生的感应电动势为
通过导体棒的电流为
D错误。
故选BC。
10．BD
【详解】由图乙所示图象可知，t=1s时B=0，由F=BIL可知，线圈受到的安培力为零，线框在重力作用下有向下的运动趋势，线框受到的摩擦力平行于斜面向上，故A错误；由图乙所示图象可知，t=2s时磁感应强度的变化率为零，穿过线框的磁通量变化率为零，由法拉第电磁感应定律可知，线框产生的感应电动势为零，线框中没有感应电流，线框不受安培力作用，线框受到沿斜面向上的摩擦力作用，故B正确；由图乙所示图象可知，t=0s时磁通量变化率为零，感应电动势为零，线框中没有感应电流，线框所受安培力作用，t=1s时B=0，线框所受安培力为零，0～1s时间内，线框受到的安培力先增大后减小，由楞次定律与左手定则可知，线框所受安培力平行于斜面向上，由平衡条件得：mgsinθ=f+F，由于安培力F先增大后减小，则摩擦力：f=mgsinθ-F先减小后增大，故C错误； 由图乙所示图象可知，t=3s时B=0，线框所受安培力为零，t=4s时磁通量变化率为零，感应电动势为零，线框中没有感应电流，线框所受安培力作用，3～4s时间内，线框受到的安培力先增大后减小，由楞次定律与左手定则可知，线框所受安培力平行于斜面向下，由平衡条件得：mgsinθ+F=f，由于安培力F先增大后减小，则摩擦力：f=mgsinθ+F先增大后减小，故D正确．所以BD正确，AC错误．
11．0.14V，左端的电势较高
【详解】根据地球磁场方向判断，北京第五磁场的竖直分量方向为竖直向下，飞机在水平自东向西飞过天安门上空，可看作为该机的机翼做导体切割磁感线运动，根据右手定则，可以判断感应电流方向为右指向左，则左端的电势较高，该机两翼端的电势差
12．（1）4.5C （2）1.8J （3）5.4J
【详解】（1）设棒匀加速运动的时间为Δt，回路的磁通量变化量为：ΔΦ=BLx，
由法拉第电磁感应定律得，回路中的平均感应电动势为：
由闭合电路欧姆定律得，回路中的平均电流为：
通过电阻R的电荷量为：q = IΔt
联立以上各式，代入数据解得：q =4.5C
（2）设撤去外力时棒的速度为v，棒做匀加速运动过程中，由运动学公式得：
设撤去外力后的运动过程中安培力做功为W，由动能定理得：
W = 0－mv2
撤去外力后回路中产生的焦耳热：Q2= －W
联立以上各式，代入数据解得：Q2=1.8J
（3）由题意各，撤去外力前后回路中产生的焦耳热之比Q1:Q2=2:1
可得：Q1=3.6J
在棒运动的整个过程中，由功能关系可得：WF= Q1 + Q2
联立以上各式，代入数据解得：WF=5.4J
13．0.02J
【详解】据题：从下边ab进入匀强磁场到cd刚刚开始穿出匀强磁场为止，线框一直匀速运动，重力势能减小转化为电能，根据能量守恒定律得，线框在穿越匀强磁场过程中发出的焦耳热
Q=2mgl=2×0.01×10×0.1J=0.02J
14．
【详解】当导体棒与金属框接触的两点间棒的长度为l时，由法第电磁感应定律可知导体棒上感应电动势的大小为
由欧姆定律可知流过导体棒的感应电流为
式中R为这一段导体棒的电阻。按题意有
此时导体棒所受安培力大小为
由题设和几何关系有
联立各式得
