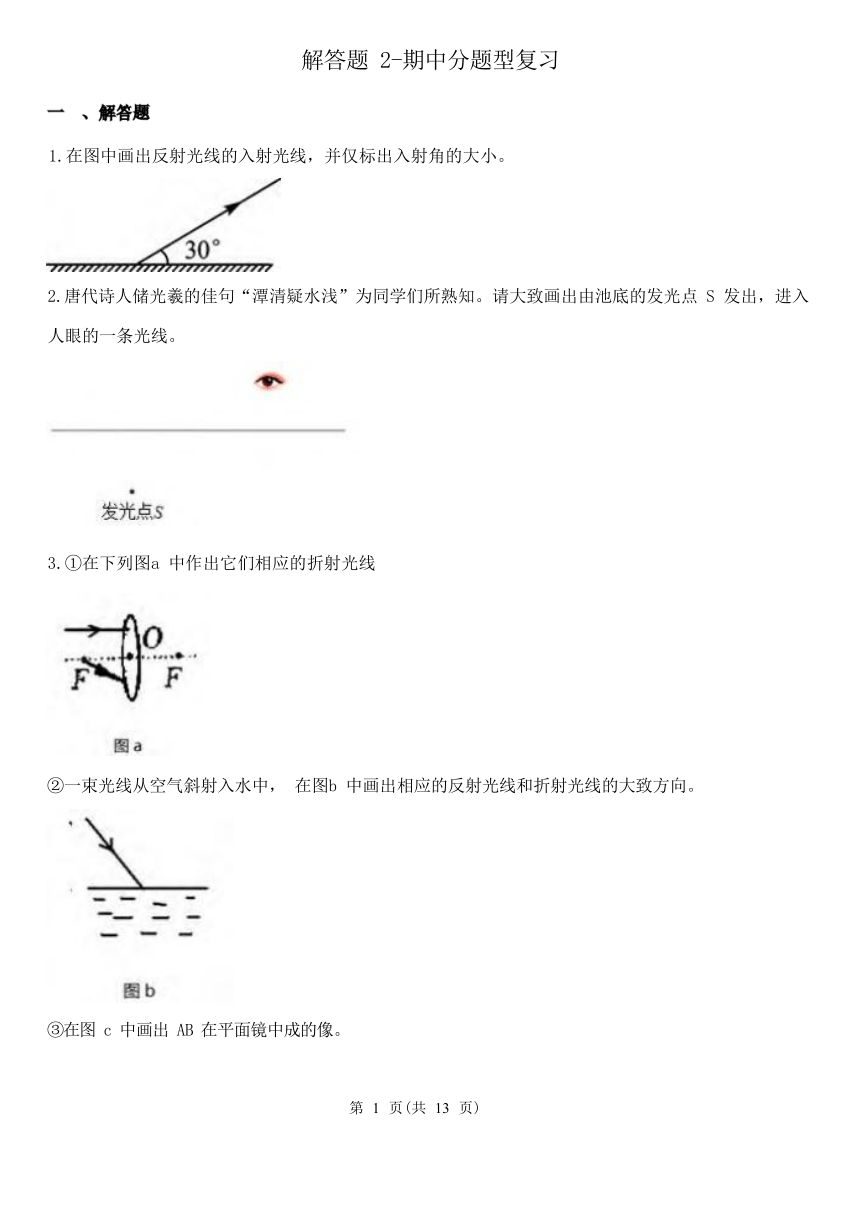

解答题2-期中分题型复习（第2章 对环境的察觉 含解析）

解答题 2-期中分题型复习
一 、解答题
1.在图中画出反射光线的入射光线，并仅标出入射角的大小。
2.唐代诗人储光羲的佳句“潭清疑水浅”为同学们所熟知。请大致画出由池底的发光点 S 发出，进入
人眼的一条光线。
3.①在下列图a 中作出它们相应的折射光线
②一束光线从空气斜射入水中， 在图b 中画出相应的反射光线和折射光线的大致方向。
③在图 c 中画出 AB 在平面镜中成的像。
第 1 页(共 13 页)
4.在平静的湖水中，看到鱼在云中游动．看到的这些鱼和云是实物还是它们的虚像？ 请你作出判断， 并简要说说它们的形成涉及光的什么现象．
5. (2008 春 南浔区期中) 2005 年春节晚会上， 一群风华少女用精美绝伦的舞蹈把我国佛文化中的“千 手观音“演绎得淋漓尽致，给人以美的熏陶， 善的启迪。
(1) 如图所示， 观众看不见邰丽华(领舞者) 身后站着的其她舞蹈者， 这是因为光的 的缘故。 (2) 佛光普照， 梵音如丝，聆听脱俗乐音，我们能分辨出究竟是何种乐器在发声， 因为不同的乐器发 声，其 是不同的。
(3) 聋哑少女听不清声音，她们是如何感知音乐节奏的？训练中， 技术人员通过加大音量， 使音箱、 舞台产生 ，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化。
6.缩小的像和像变小含义相同吗？
7.根据平面镜成像特点，在图中 画出物体 AB 所成的像。
8.在图中填上合适的透镜．
第 2 页(共 13 页)

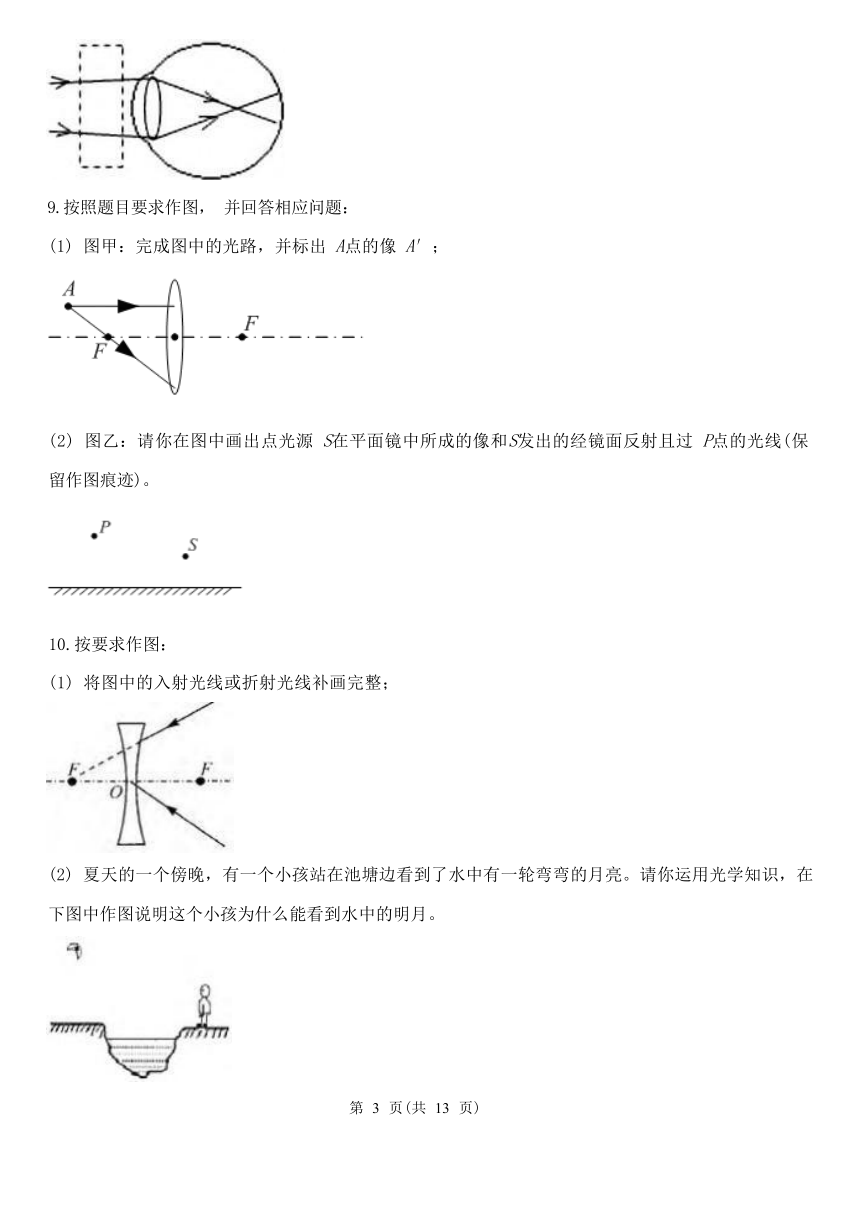

9.按照题目要求作图， 并回答相应问题：
(1) 图甲：完成图中的光路，并标出 A点的像 A′；
(2) 图乙：请你在图中画出点光源 S在平面镜中所成的像和S发出的经镜面反射且过 P点的光线(保 留作图痕迹)。
10.按要求作图：
(1) 将图中的入射光线或折射光线补画完整；
(2) 夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识，在
下图中作图说明这个小孩为什么能看到水中的明月。
第 3 页(共 13 页)

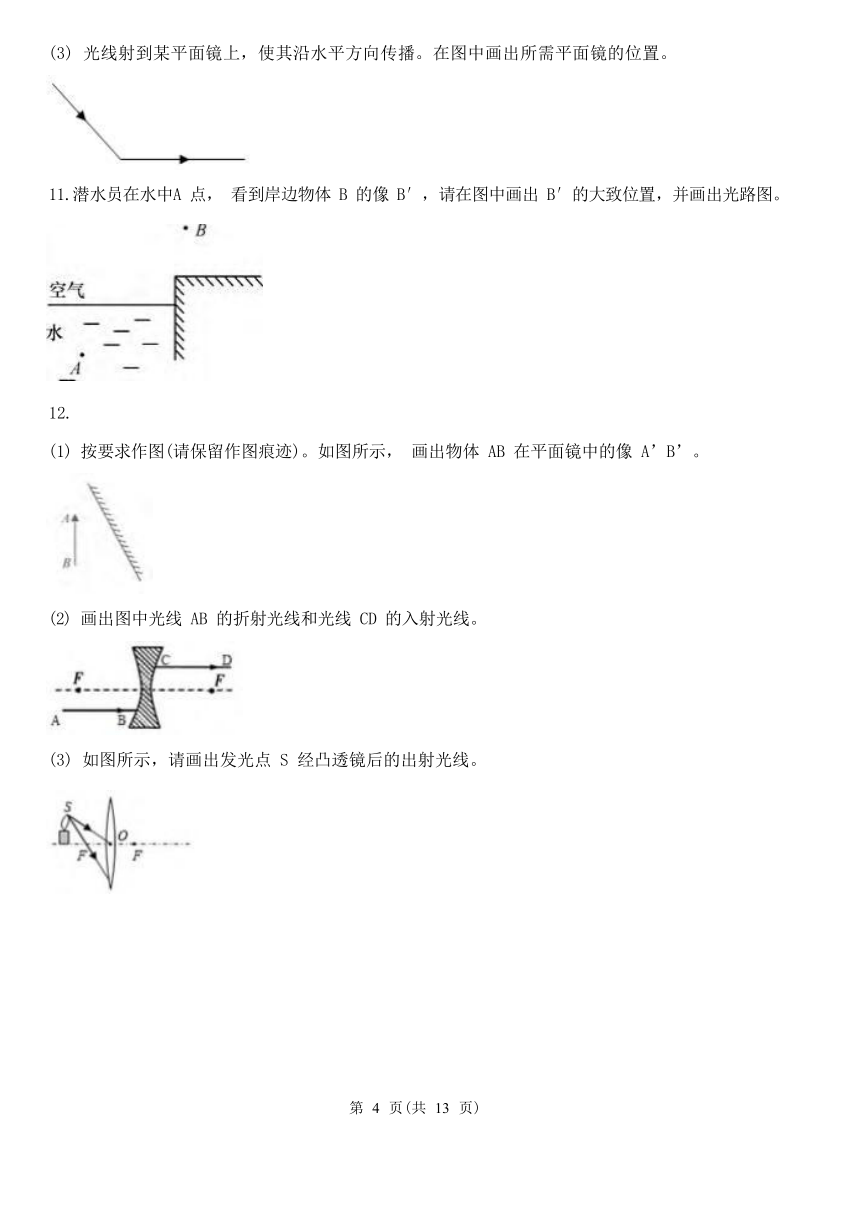

(3) 光线射到某平面镜上，使其沿水平方向传播。在图中画出所需平面镜的位置。
11.潜水员在水中A 点， 看到岸边物体 B 的像 B′，请在图中画出 B′的大致位置，并画出光路图。
12.
(1) 按要求作图(请保留作图痕迹)。如图所示， 画出物体 AB 在平面镜中的像 A’B’。
(2) 画出图中光线 AB 的折射光线和光线 CD 的入射光线。
(3) 如图所示，请画出发光点 S 经凸透镜后的出射光线。
第 4 页(共 13 页)

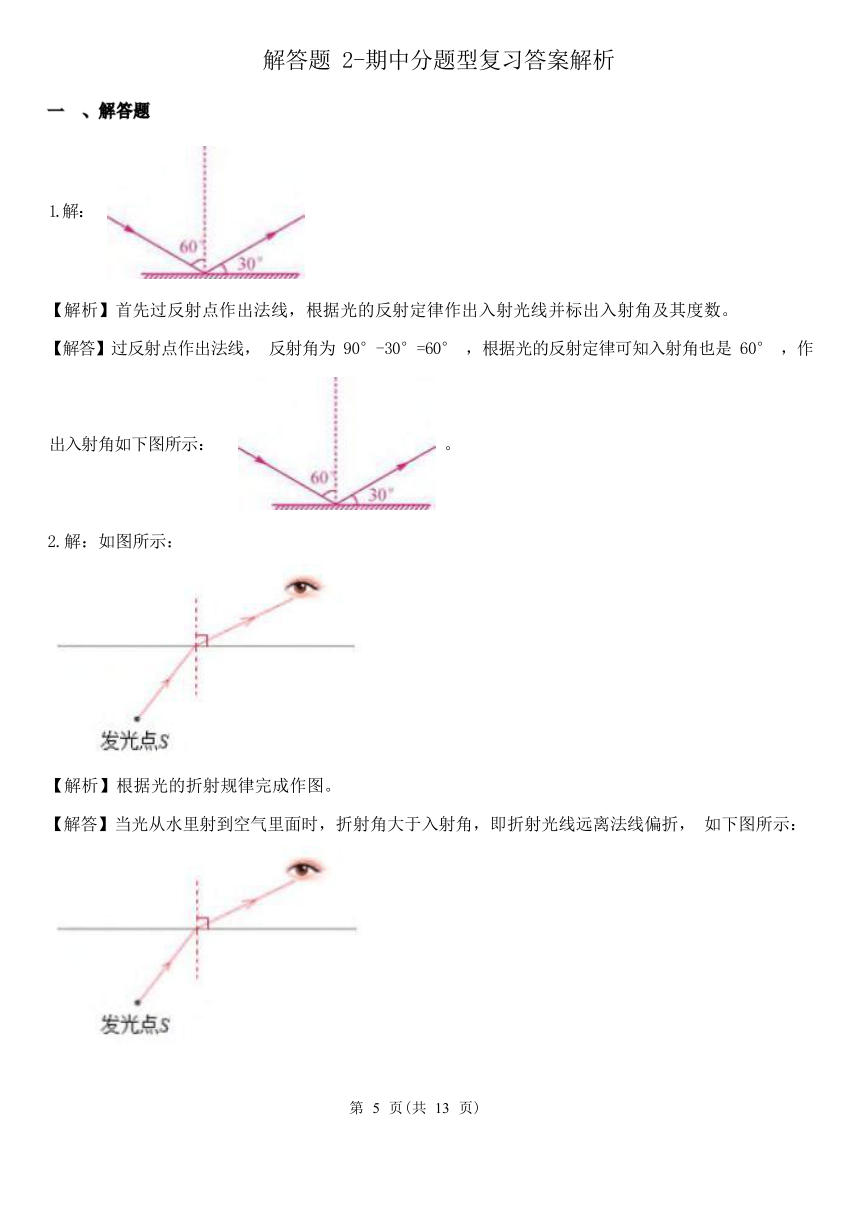

0.解答题 2-期中分题型复习答案解析
一 、解答题
1.解：
【解析】首先过反射点作出法线，根据光的反射定律作出入射光线并标出入射角及其度数。
【解答】过反射点作出法线， 反射角为 90°-30°=60° ，根据光的反射定律可知入射角也是 60° ，作
出入射角如下图所示： 。
2.解：如图所示：
【解析】根据光的折射规律完成作图。
【解答】当光从水里射到空气里面时，折射角大于入射角，即折射光线远离法线偏折， 如下图所示：
第 5 页(共 13 页)
3. | | 【解析】①根据凸透镜的三条特殊光线作图；
②根据光的反射定律和折射规律作图；
③根据平面镜成像的对称性作图即可。
【解答】①a.平行于主光轴的光线， 经过凸透镜后，折射光线经过另一侧的焦点； b.从焦点发出的光线，经过凸透镜后，折射光线与主光轴平行，如下图：
(2) 首先通过入射点作法线垂直于水面， 然后根据“反射角等于入射角”在法线右侧做出反射光线；
解下来在水里法线右侧根据“折射角小于入射角”作出折射光线， 如下图所示：
(3) 首先通过 A 点做镜面的垂线，然后在镜子的下面根据“物像等距”找到对应的像点 A'；同理，找 到 B 点的像 B'，最后用虚线将二者连接起来即可， 如下图：
第 6 页(共 13 页)
4.解： (1)因为鱼儿是在水中的实际物体， 是由于光线从水中通过空气折射进入了人的眼睛， 我们看 到水中的鱼，看到的是鱼的虚像，是由光的折射形成的．(2) 水中的白云， “白云”是在水中形成的 像，即平面镜成像， 故看到水中的白云是由光的反射形成的与物体等大的虚像
【解析】(1)要解决此题，需要掌握平面镜成的像是与物体等大的虚像，知道平面镜成像是由于光的 反射形成的．(2)要掌握光的折射现象． 我们看到水中的物体，其实看到的是物体的虚像， 是由光的
折射形成的． 5. 【分析】(1)观众看不见领舞者身后站着的其他人，是因为光是沿直线传播的；
(2) 不同乐器发出的声音，音色是不同的；
(3) 声音都是由发声体的振动产生的。
【解答】解：(1)光在同种均匀介质中是沿直线传播的，光不能穿过不透明的物体，所以观众看不见 领舞者身后站着的其他人
(2) 不同发声体的材料、结构不同， 发出声音的品质和特色也就不同。因此不同的乐器它们发出的音 色也不同。
(3) 发声的物体都要振动，聋哑少女可以通过感知音箱、舞台的振动知道音乐节奏的变化。 故答案为： (1) 直线传播；(2) 音色； (3)振动。
6.答： 缩小的像缩小的像是相对于物体而言的， 例如凸透镜成像规律及其应用之一中的， u＞2f，成倒 立缩小的实像， 这个倒立缩小的实像是相对于物体而言的；而像变小是相对原来的像而言的，例如凸 透镜成实像时， 物远像近，像变小． 所以说缩小的像和像变小含义是不相同的
【解析】解答此题的关键是要明确缩小的像是相对于物体而言的， 而像变小是相对原来的像而言的．
第 7 页(共 13 页)
7.解：如图所示：
【解析】根据平面镜成像的特点完成作图。
【解答】根据平面镜成像的特点可知，像和物体关于平面镜所在的直线对称。
①通过 A 点作镜面的垂线，然后在这条直线上根据“物像点等距”找到对应的像点 A'；
②同理，找到 B 点对应的像点 B'；
③ 将像点 A'和 B'连接起来，得到物体 AB 的像， 如下图所示：
8.解：如图所示．
【解析】(1)正常人眼的晶状体的焦距调节功能很强，所以物体的像总能成像在视网膜上， 当晶状体 的凸度过大，其焦距变短，像落在视网膜的前方， 应戴凹透镜进行矫正．(2)根据凸透镜对光有会聚 作用， 凹透镜对光有发散作用， 判断出光线折射的变化情况， 再填入适当的透镜即可．
【解答】解：近视眼看远处的物体时，将像成在视网膜的前面；为了使像正好成在视网膜上，应使光
第 8 页(共 13 页)
线推迟会聚，使所成的像相对于晶状体后移， 所以应佩戴发散透镜即凹透镜．如图所示．
9. (1)
(2)
【解析】(1)根据凸透镜的“三条特殊光线”分别作出对应的折射光线，两条折射光线的交点就是 A 点的像；
(2) 如果 S 点的反射光线经过 P 点，那么在 P 点肯定能够看到 S 点的虚像。将虚像和 P 点连接就可以 确定入射点的位置，将入射点和发光点相连就是入射光线，将入射点和 P 点相连就是对应的反射光线。
【解答】(1)平行主轴的光线经过凸透镜后， 折射光线经过另一侧的焦点； 通过焦点的光线经过凸透
镜后， 折射光线与主轴平行；两条折射光线的交点就是 A 点的像 A’；
(2) 根据平面镜成的像和物体关于平面镜对称作出 S 点的像 S'，然后将 PS'连接起来与镜面相交，交
点就是入射点 O。连接 SO 就是入射光线， 连接 OP 就是对应的反射光线。如下图：
第 9 页(共 13 页)
10. (1)
(2)
(3)
【解析】(1)要补出入射光线或折射光线，要知道过凹透镜光心的光线其传播方向不变；平行于主光 轴的光线经凹透镜折射后折射光线反向延长通过焦点，根据内容和图示完成光路图，凹透镜有三条特 殊光线：过光心的光线其传播方向不变； 指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光 轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点； (2) 由于光在水面上发生镜面 反射， 所以形成的像和原来的月亮是关于水面轴对称的． 根据平面镜成像特点，做出月亮在水面的像， 连接像与小孩的眼睛即可；(3) 作图方法： (1)作反射光线和入射光线夹角的角平分线， 即法线； (2) 作法线的垂线， 就是平面镜。
【解答】(1)过光心的光线入射光线与折射光线在一条直线上，且入射光线与折射光线方向一致；入 射光在焦点与入射点连线的直线上， 折射光线平行于主光轴， 如图所示：
第 10 页(共 13 页)
(2)根据平面镜成像特点中的物距等于像距，做出月亮在水面的像，连接像与小孩的眼睛即为入射点， 再连接月亮和入射点即为入射光线， 如图所示：
(3) 由光反射定律知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再 过入射点作这个角平分线的垂线即可．如图：
11.解：
【解析】岸边物体 B 反射的光斜射入水中时， 发生光的折射， 折射角小于入射角， 折射光线进入潜水 员的眼睛，潜水员看到岸边的物体 B 是折射光反向延长线相交形成的虚像 B′，看到的是变高了的虚像 B′。
【解答】潜水员看到岸边物体 B 的像 B′应该在 B 点的正上方，大致画出虚像B′位置，连接 A 点和 B′，
第 11 页(共 13 页)
与水面交于 O 点，O 点为入射点；再连接 BO 即为入射光线，OA 为折射光线。
如图所示： 。
12. (1) 解： 如图所示：
(2) 解： 如图所示：
(3) 解： 如图所示：
【解析】(1)根据平面镜成像的特点完成作图；
(2) 根据凹透镜的特殊光线完成作图；
(3) 根据凸透镜的特殊光线完成作图。
【解答】(1) ①首先通过 A 点作镜面的垂线， 然后在镜面右侧这条直线上根据“物像等距”找到像点 A'的位置；
②同理，找到 B 点的像点 B'的位置；
③连接像点 A'B'即可， 如下图所示：
第 12 页(共 13 页)
(2) ①与主轴平行的光线，经过凹透镜后，折射光线的反向延长线经过入射光线同侧的虚焦点；
②射向另一侧虚焦点的光线，经过凹透镜后， 折射光线与主轴平行，如下图所示：
(3) ①射向光心的光线，经过凸透镜后传播方向不变；
②通过焦点的光线， 经过凸透镜后， 折射光线与主轴平行，如下图所示：
第 13 页(共 13 页)
