解答题3（第2章 对环境的察觉 含解析）

解答题 3-期中分题型复习

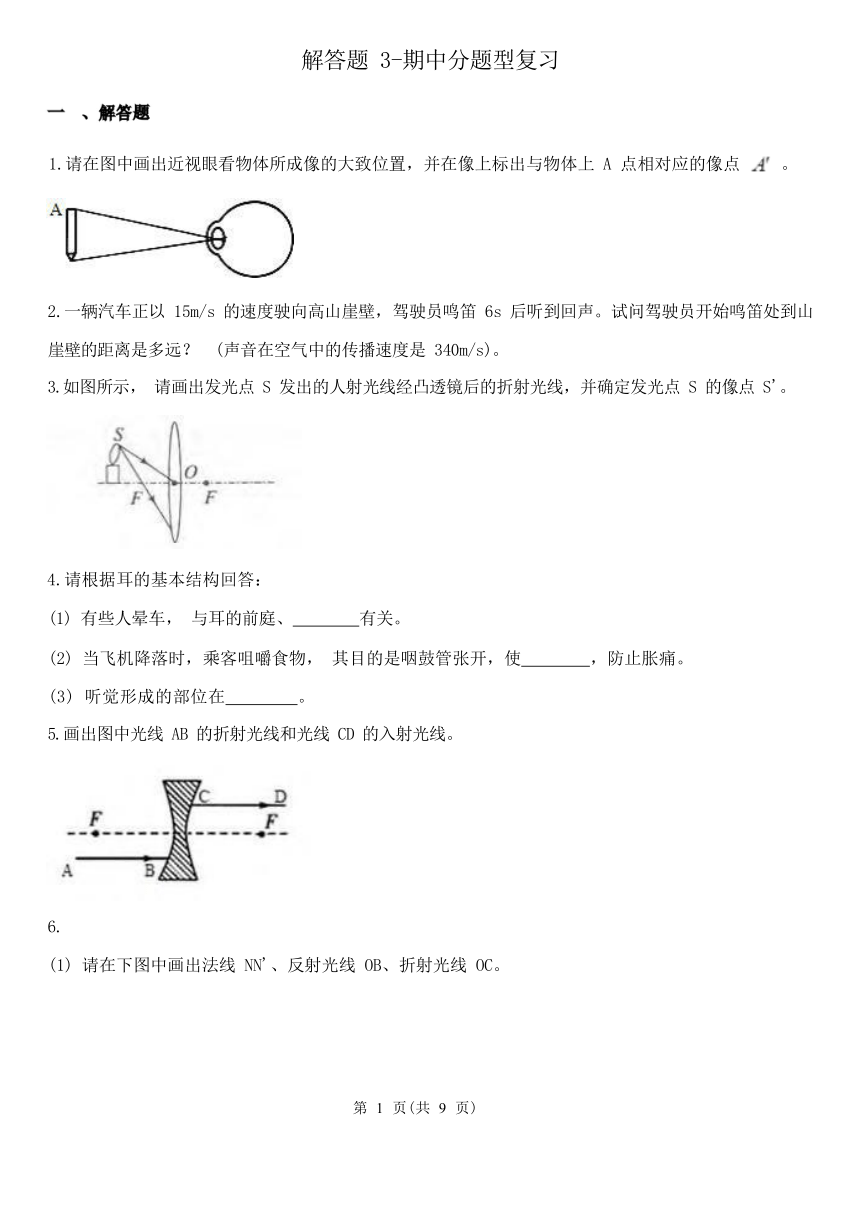

一 、解答题
1.请在图中画出近视眼看物体所成像的大致位置，并在像上标出与物体上 A 点相对应的像点 。
2.一辆汽车正以 15m/s 的速度驶向高山崖壁，驾驶员鸣笛 6s 后听到回声。试问驾驶员开始鸣笛处到山 崖壁的距离是多远？ (声音在空气中的传播速度是 340m/s)。
3.如图所示， 请画出发光点 S 发出的人射光线经凸透镜后的折射光线，并确定发光点 S 的像点 S'。
4.请根据耳的基本结构回答：
(1) 有些人晕车， 与耳的前庭、 有关。
(2) 当飞机降落时，乘客咀嚼食物， 其目的是咽鼓管张开，使 ，防止胀痛。 (3) 听觉形成的部位在 。
5.画出图中光线 AB 的折射光线和光线 CD 的入射光线。
6.
(1) 请在下图中画出法线 NN'、反射光线 OB、折射光线 OC。
第 1 页(共 9 页)
(2) 作出下图中线段 AB 在平面镜中所成的像。
7.老花镜的“度数”等于它的焦距的倒数乘 100，请设计一个测老花镜度数的简单方法， 要求写出所用 器材、操作步骤和计算公式。
8. (2022 春 萧山区校级期中) 根据回声定位的原理，科学家发明了声呐，利用声呐系统，人们可以探 知海洋的深度，绘出水下数千米处的地形图。若用超声测位仪向海底垂直发射声波，如图所示，经过
4s 后收到回波。求此处海底有多深？ (已知声音在海水中传播速度是 1500m/s)
9.按要求完成光路作图(保留作图痕迹)，并答题。
如图， 一束光从空气射到水面 O 点， 反射光线在容器壁上形成一光点 A．
第 2 页(共 9 页)

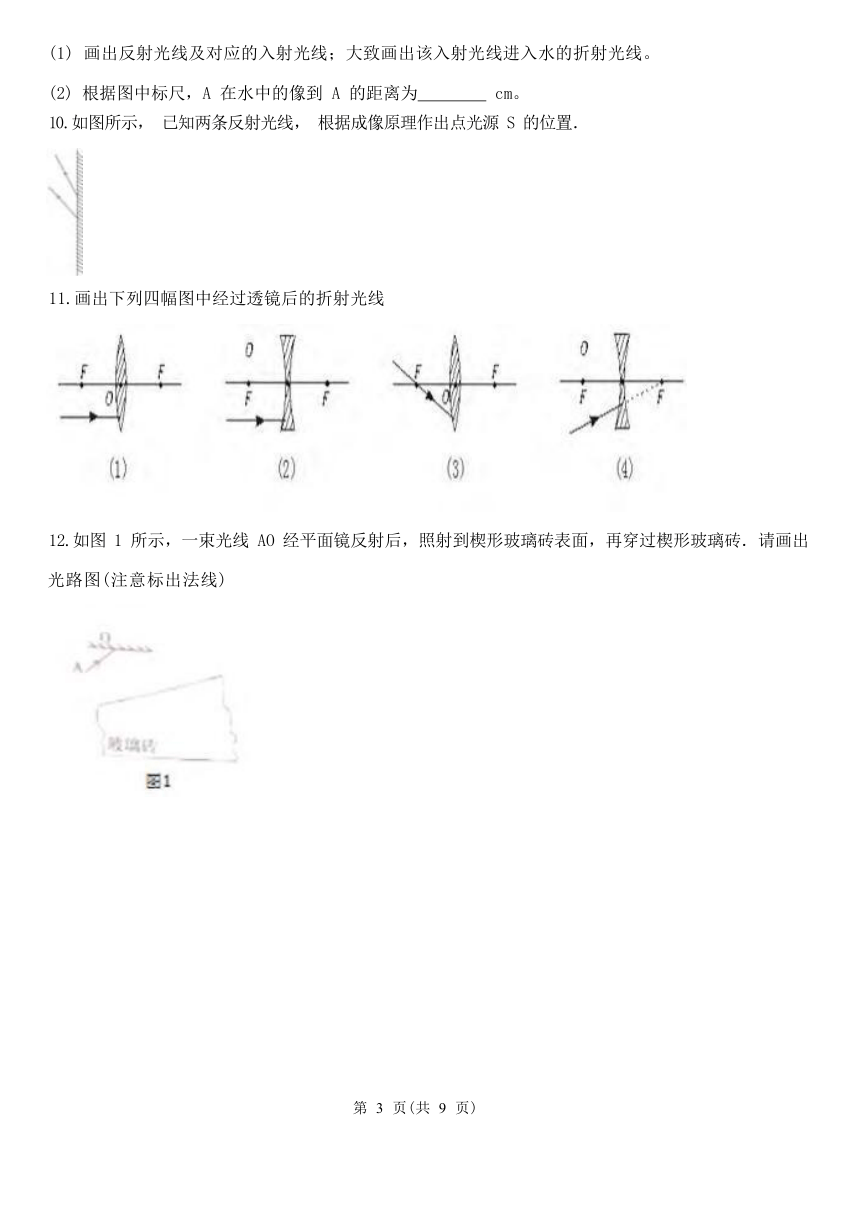

(1) 画出反射光线及对应的入射光线；大致画出该入射光线进入水的折射光线。
(2) 根据图中标尺，A 在水中的像到 A 的距离为 cm。 10.如图所示， 已知两条反射光线， 根据成像原理作出点光源 S 的位置．
11.画出下列四幅图中经过透镜后的折射光线
12.如图 1 所示，一束光线 AO 经平面镜反射后，照射到楔形玻璃砖表面，再穿过楔形玻璃砖．请画出
光路图(注意标出法线)
第 3 页(共 9 页)
0.解答题 3-期中分题型复习答案解析
一 、解答题
1.如图：
【解析】【解答】由图中和物理知识可知：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，
像呈在视网膜的前方，如下图所示：
需掌握近视眼是晶状体会聚能力增强，像呈在视网膜的前方， 应佩戴凹透镜矫正。 2. 【分析】驾驶员按喇叭后，声音传到山崖返回汽车时，汽车以 15m/s 的速度已经前行了 6s，在这段 时间内，声音和汽车两者行驶的路程之和是按喇叭时汽车与山脚距离的 2 倍，根据速度公式求出两者 的路程即可解题。
【解答】解：6s 内汽车行驶的路程 s＝vt＝15m/s×6s＝90m；
6s 内声音传播的路程 s′＝v′t＝340m/s×6s＝2040m，
那么鸣笛时到高山的距离 s″＝ (s+s′) ＝×(90m+2040m)＝1065m。
答：驾驶员开始鸣笛处到山崖壁的距离是 1065m。
3.解：如图所示：
【解析】根据凸透镜的三条特殊光线画出对应的折射光线，两条折射光线的交点就是对应的像点。 【解答】①射向光心的光线，传播方向不变；
②从焦点射出的光线，经过凸透镜后，折射光线与主轴平行；
③两条折射光线的交点就是对应的像点S'，如下图所示：
第 4 页(共 9 页)
4.【分析】耳的结构包括外耳、中耳和内耳。外耳包括耳郭和外耳道；中耳包括鼓膜、鼓室和听小骨； 内耳包括半规管、前庭和耳蜗。
【解答】解：(1) 半规管和前庭内有感受头部位置变动的位觉(平衡觉) 感受器， 前者引起旋转感觉， 后者引起位置感觉和变速感觉。前庭及半规管过敏的人，在直线变速及旋转变速运动时， 传入冲动引 起中枢有关部位过强的反应，导致头晕、恶心、呕吐、出汗等，这就是有些人晕船、晕车的原因。 (2) 当吞咽食物和打呵欠时咽鼓管的管口开放，空气由此进入鼓室，可以保持鼓膜内外的气压平衡， 若一方压力过大，鼓膜就会被震破，听力受损。在飞机降落时， 乘务员要求乘客咀嚼口香糖都是这个 道理。
(3) 外界的声波经过外耳道传到鼓膜，引起鼓膜的振动； 振动通过听小骨传到内耳，刺激耳蜗内的听 觉感受器，产生神经冲动；神经冲动通过与听觉有关的神经传递到大脑皮层听觉中枢，形成听觉。因
此听觉的形成部位在大脑皮层的听觉中枢。
故答案为：
(1) 半规管。
(2) 鼓膜内外的气压保持平衡。
(3) 大脑皮层的听觉中枢。
5.解：如图所示：
【解析】根据凹透镜的三条特殊光线完成作图。
【解答】(1)射向凹透镜另一侧虚焦点的光线，经过凹透镜后，折射光线与主轴平行；
(2) 与主轴平行的光线，经过凹透镜后， 折射光线的反向延长线经过同侧的虚焦点，如下图所示：
第 5 页(共 9 页)
6. (1) 解： 如图所示：
(2) 解： 如图所示：
【解析】(1)本题考查光的反射和折射， 过入射点 O 垂直水面作出法线，根据反射角等于入射角。 (2) 本题考查平面镜成像的特点。
【解答】 (1)、 过入射点 O 垂直水面作出法线，根据反射角等于入射角， 在法线的右侧的空气中画出 反射光线 OB，然后再根据折射角小于入射角在画出折射光线 OC，如图所示：
第 6 页(共 9 页)
(2)、 先作出端点 A．B 关于平面镜的对称点 A'，B'，用虚线连接 A'，B 即为 AB 的像， 如图所示：
7.器材： 老花镜、太阳光(平行光源)、刻度足。步骤：用老花镜会聚太阳光，调整距离直到出现小光 斑．用刻度尺量出小光斑到凸透镜的距离，即为该凸透镜的焦距， 记为 f，计算公式： 度数=100／f。
【解析】根据凸透镜对光线的会聚作用以及主光轴、光心、焦点和焦距之间的关系和规律， 可设计此 实验。
【解答】(1)晴天把镜片放在阳光下，使光线与镜片垂直；
(2) 调整镜片与地面的距离，使地面上的光点(或光斑) 最小、最清楚；
(3) 以米为单位用刻度尺测量镜面到地面上光点的距离， 用 f 表示，镜片的度数D=100/f。 8.【分析】先算出声波从海面传到海底的时间，再根据速度公式 v＝的变形式就可求出此处海底的深 度。
【解答】解：声波从海面传到海底的时间为 t＝×4s＝2s，
那么此处海底的深度为 s＝vt＝2s×1500m/s＝3000m，
答：此处海底的深度为 3000m。
9. (1)
(2) 30
【解析】(1)根据光的反射定律和折射规律完成作图；
第 7 页(共 9 页)
(2) 根据平面镜成像的对称性解答。
【解答】(1) ①接入射点 O 与 A，此为反射光线，然后在法线左侧根据“反射角等于入射角”作出对应 的入射光线；
②光从空气斜射入水中时，折射角小于入射角，如下图所示：
(2) 根据图片可知，A 点到水面的距离为：25cm-10cm=15cm。根据平面镜成像的对称性可知， A 点的 像 A'到水面的距离为 15cm，则 A 到像点 A'的距离为：15cm+15cm=30cm。
10.解： 先将两条反射光线反向延长交于一点S′，再通过平面镜作出 S′ 的对称点 S，即为发光点的位
置．如图所示：
【解析】【解答】根据反射光线反向延长过像点，作出发光点的像点 S′，再根据平面镜成像的特点： 像与物关于平面镜对称作出发光点 S 的位置．
根据平面镜成像的特点完成本题较为直观、准确， 因此建议同学们用平面镜成像的特点作图．
11.
【解析】(1)平行于主光轴的入射光线经凸透镜后，折射光线过焦点。入射光线过凸透镜焦点， 折射
光线平行于主光轴；
第 8 页(共 9 页)
(2) 平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线过焦点。入射光线的正向延长线过 凹透镜焦点，折射光线平行于主光轴。
12.①先画出法线， 然后根据反射角等于入射角作出反射光线；
②当光从空气斜射入玻璃时，画出法线， 入射光线和折射光线分居法线的两侧，折射角小于入射角．
③当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角．如下图所示：
【解析】【解答】①先画出法线， 然后根据反射角等于入射角作出反射光线；
②当光从空气斜射入玻璃时，画出法线， 入射光线和折射光线分居法线的两侧，折射角小于入射角．
③当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角．如下图所示：
解： ①根据光的反射定律画出反射光线；
②当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角．
③当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角．
第 9 页(共 9 页)
