实验题2-期中分题型复习（第2章 对环境的察觉 含解析）

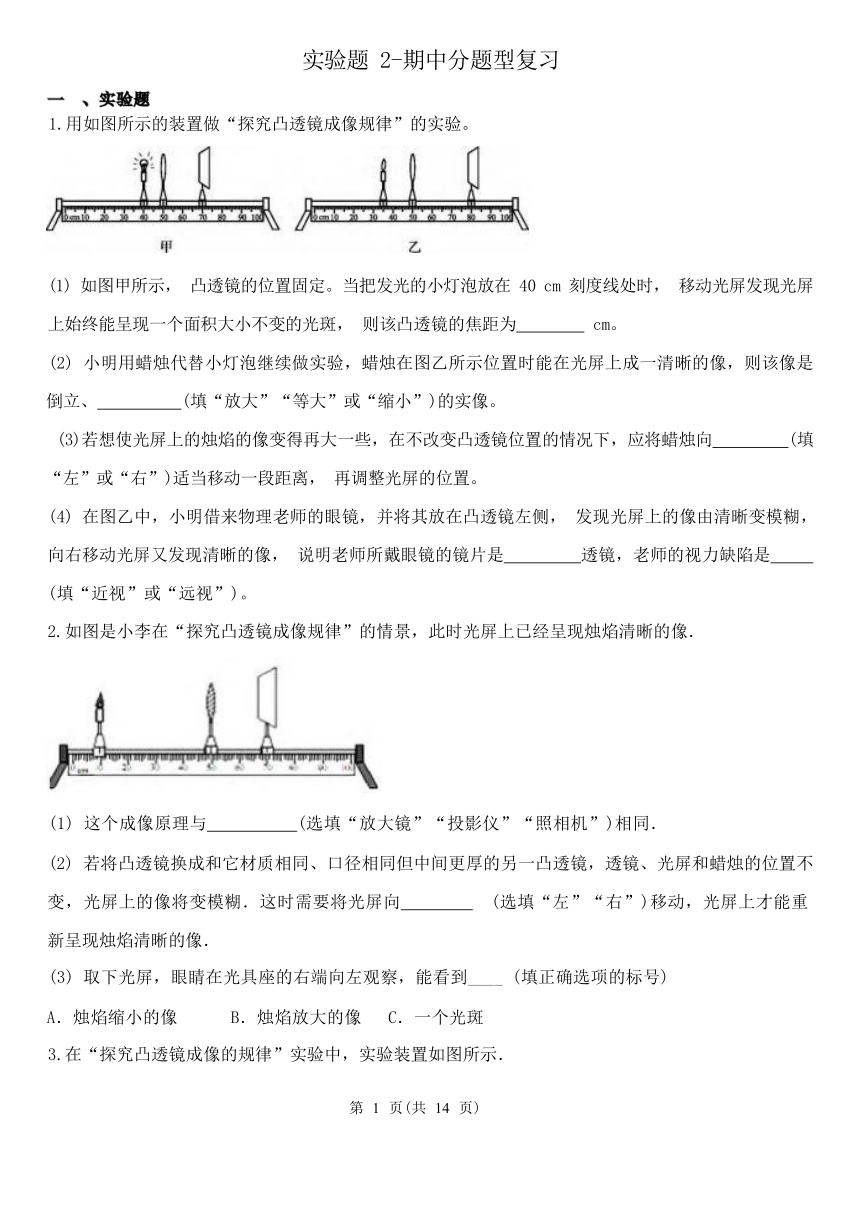

实验题 2-期中分题型复习
一 、实验题
1.用如图所示的装置做“探究凸透镜成像规律”的实验。
(1) 如图甲所示， 凸透镜的位置固定。当把发光的小灯泡放在 40 cm 刻度线处时， 移动光屏发现光屏 上始终能呈现一个面积大小不变的光斑， 则该凸透镜的焦距为 cm。
(2) 小明用蜡烛代替小灯泡继续做实验，蜡烛在图乙所示位置时能在光屏上成一清晰的像，则该像是 倒立、 (填“放大”“等大”或“缩小”)的实像。 (3)若想使光屏上的烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向 (填 “左”或“右”)适当移动一段距离， 再调整光屏的位置。
(4) 在图乙中，小明借来物理老师的眼镜，并将其放在凸透镜左侧， 发现光屏上的像由清晰变模糊， 向右移动光屏又发现清晰的像， 说明老师所戴眼镜的镜片是 透镜，老师的视力缺陷是 (填“近视”或“远视”)。 2.如图是小李在“探究凸透镜成像规律”的情景，此时光屏上已经呈现烛焰清晰的像．
(1) 这个成像原理与 (选填“放大镜”“投影仪”“照相机”)相同．
(2) 若将凸透镜换成和它材质相同、口径相同但中间更厚的另一凸透镜，透镜、光屏和蜡烛的位置不 变，光屏上的像将变模糊．这时需要将光屏向 (选填“左”“右”)移动，光屏上才能重 新呈现烛焰清晰的像．
(3) 取下光屏，眼睛在光具座的右端向左观察，能看到____ (填正确选项的标号)
A．烛焰缩小的像 B．烛焰放大的像 C．一个光斑
3.在“探究凸透镜成像的规律”实验中，实验装置如图所示．
第 1 页(共 14 页)
(1) 为了能使像清晰地成在光屏的中心位置， 要调整蜡烛、凸透镜和光屏的高度， 使烛焰、凸透镜和 光屏的中心大致在 ．实验过程中， 随着蜡烛的燃烧， 光屏上的像已不在光屏中心， 为 了使像重新回到光屏中心，应向 (选填“上”或“下”)移动光屏．
(2) 图示位置光屏上得到了一个清晰的像，在不改变蜡烛和光屏位置的前提下，把凸透镜向 (选填“左”或“右”) 移动， 光屏上会再次出现一个清晰的烛焰的像．新出现的像是 立 的实像，此成像规律常应用在 (选填“照相机”或“投影仪”) 上
4.实验桌上有 A．B、C 三个凸透镜，其中凸透镜 A 的焦距为 10cm，凸透镜 B 的焦距为 50cm，凸透镜 C
的焦距未知。光具座上标尺的刻度范围如图所示。
(1) 小刚想探究凸透镜成实像的规律，应选用 凸透镜(选填 “A”或“B” )。实验过程中， 他将点燃的蜡烛放置在距凸透镜 25cm 处时， 移动光屏，直到光屏上呈现出烛焰清晰的像，则该像 是 、 的实像。
(2) 小刚将凸透镜 C 固定在光具座上 50cm 刻线处，当烛焰在光具座上 30cm 到 40cm 刻线之间时，烛 焰的像是放大、倒立的实像； 当烛焰在光具座上 0cm 到 30cm 刻线之间时， 烛焰的像是缩小、倒立的实 像。由此可判断烛焰在光具座上 45cm 刻线处时， 烛焰的像是 、 的 像。 5.如图是学校科学兴趣小组探究平面镜成像特点的实验装置，A 是点燃的蜡烛， B 是与 A 完全相同但未 点燃的蜡烛。
(1) 小陆将蜡烛 A 垂直放在水平桌面的白纸上，点燃蜡烛 A，她观察发现： 平板玻璃中蜡烛 A 的像偏
高且倾斜。你认为在图乙所示的①、②、③三幅图中， 图是产生以上实验现象的原因。 第 2 页(共 14 页)
(2) 能说明平面镜成的是虚像的实验操作步
骤：
。
(3) 小组同学进行了正确的实验操作后， 得到的实验数据如下表：
实验次数 1 2 3 4
蜡烛到玻璃板的距离(cm) 6.20 8.68 10.35 13.52
像到玻璃板的距离(cm) 6.20 8.73 10.35 13.48
实验数据中，像和蜡烛到玻璃板的距离不是都相等的原因可能是： (写出一条 即可)。
6.在做“探究凸透镜成像的规律”实验中， 平行于主光轴的光线经凸透镜后会聚在光屏上一点，
如图甲所示。
(1)当把蜡烛放在乙图位置时，移动光屏，在光屏上能成 、缩小的实像；生活中的 就 是利用这个原理制成的。
(2) 凸透镜的位置固定不动，当蜡烛向右(靠近透镜)移动一段距离后，要在光屏上再次成清晰的像， 需将光屏向 (选填“左”或“右”)移动。
(3) 在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的 像，保持凸透镜和光屏的位置不动， 可将蜡烛适当向 (选填“左”或“右”)移动。 7.小欢利用光具座探究凸透镜成像规律。当蜡烛、凸透镜和光屏在如图所示的位置时，光屏的中心恰
好呈现清晰的像。回答问题：
第 3 页(共 14 页)

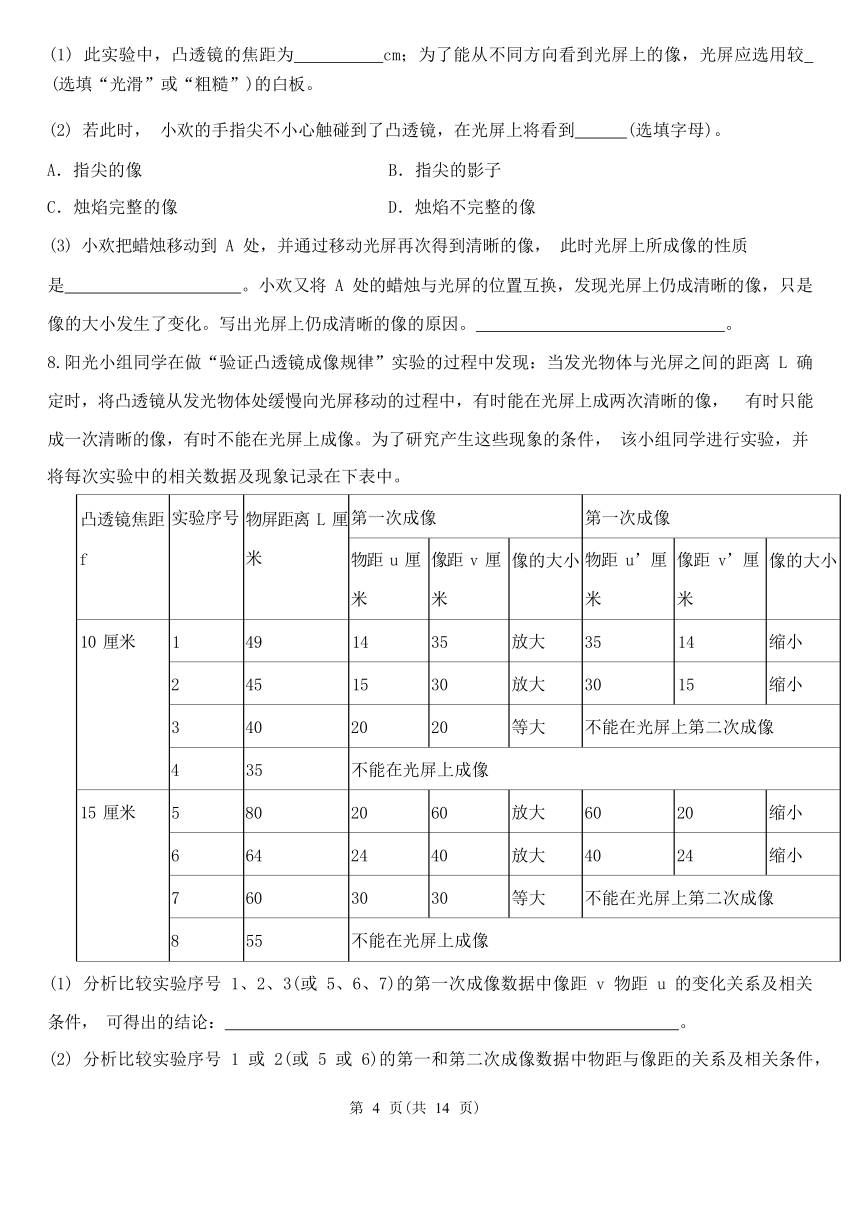

(1) 此实验中，凸透镜的焦距为 cm；为了能从不同方向看到光屏上的像，光屏应选用较 (选填“光滑”或“粗糙”)的白板。
(2) 若此时， 小欢的手指尖不小心触碰到了凸透镜，在光屏上将看到 (选填字母)。
A．指尖的像 B．指尖的影子
C．烛焰完整的像 D．烛焰不完整的像
(3) 小欢把蜡烛移动到 A 处，并通过移动光屏再次得到清晰的像， 此时光屏上所成像的性质
是 。小欢又将 A 处的蜡烛与光屏的位置互换，发现光屏上仍成清晰的像，只是 像的大小发生了变化。写出光屏上仍成清晰的像的原因。 。 8.阳光小组同学在做“验证凸透镜成像规律”实验的过程中发现：当发光物体与光屏之间的距离 L 确 定时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像， 有时只能 成一次清晰的像，有时不能在光屏上成像。为了研究产生这些现象的条件， 该小组同学进行实验，并
将每次实验中的相关数据及现象记录在下表中。
凸透镜焦距 f 实验序号 物屏距离 L 厘 米 第一次成像 第一次成像
物距 u 厘 米 像距 v 厘 米 像的大小 物距 u’厘 米 像距 v’厘 米 像的大小
10 厘米 1 49 14 35 放大 35 14 缩小
2 45 15 30 放大 30 15 缩小
3 40 20 20 等大 不能在光屏上第二次成像
4 35 不能在光屏上成像
15 厘米 5 80 20 60 放大 60 20 缩小
6 64 24 40 放大 40 24 缩小
7 60 30 30 等大 不能在光屏上第二次成像
8 55 不能在光屏上成像
(1) 分析比较实验序号 1、2、3(或 5、6、7)的第一次成像数据中像距 v 物距 u 的变化关系及相关 条件， 可得出的结论： 。
(2) 分析比较实验序号 1 或 2(或 5 或 6)的第一和第二次成像数据中物距与像距的关系及相关条件，
第 4 页(共 14 页)

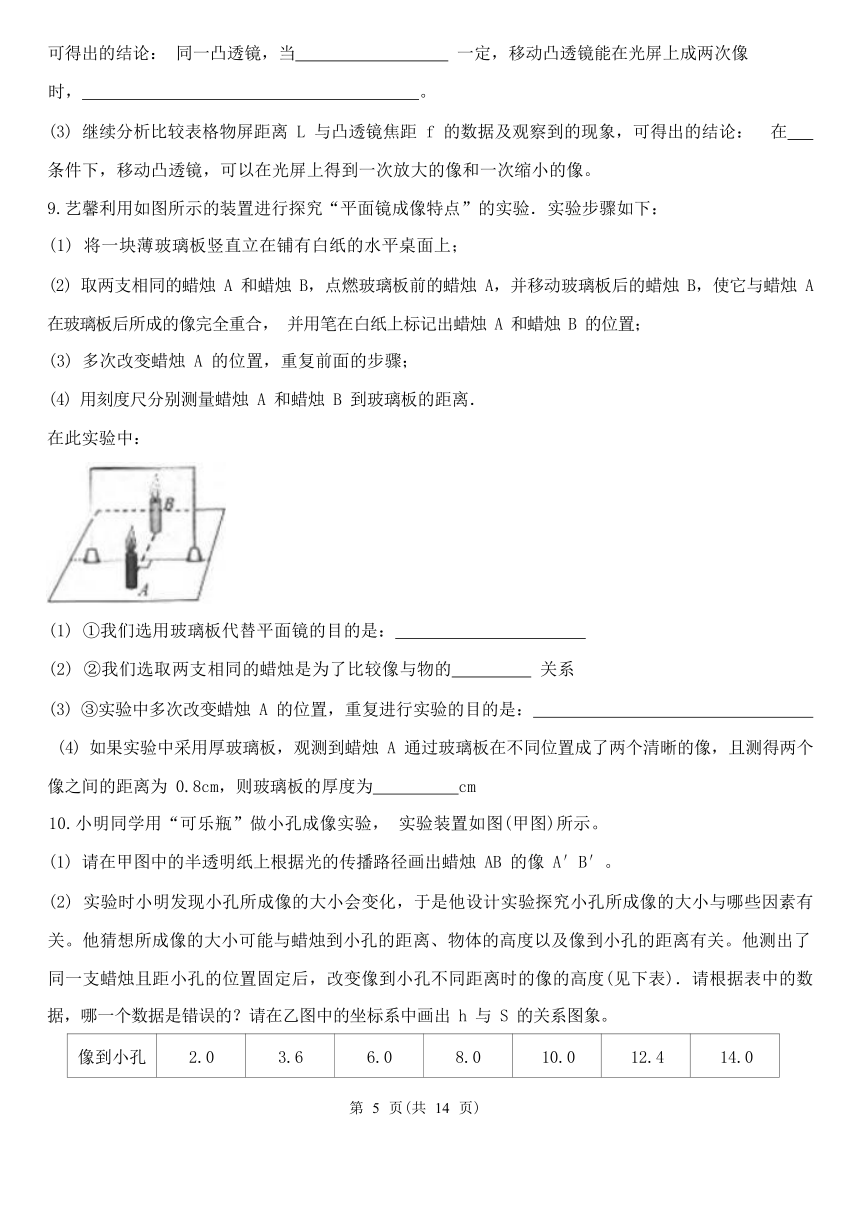

可得出的结论： 同一凸透镜，当 一定，移动凸透镜能在光屏上成两次像
时， 。
(3) 继续分析比较表格物屏距离 L 与凸透镜焦距 f 的数据及观察到的现象，可得出的结论： 在 条件下，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像。 9.艺馨利用如图所示的装置进行探究“平面镜成像特点”的实验．实验步骤如下：
(1) 将一块薄玻璃板竖直立在铺有白纸的水平桌面上；
(2) 取两支相同的蜡烛 A 和蜡烛 B，点燃玻璃板前的蜡烛 A，并移动玻璃板后的蜡烛 B，使它与蜡烛 A 在玻璃板后所成的像完全重合， 并用笔在白纸上标记出蜡烛 A 和蜡烛 B 的位置；
(3) 多次改变蜡烛 A 的位置，重复前面的步骤；
(4) 用刻度尺分别测量蜡烛 A 和蜡烛 B 到玻璃板的距离．
在此实验中：
(1) ①我们选用玻璃板代替平面镜的目的是：
(2) ②我们选取两支相同的蜡烛是为了比较像与物的 关系
(3) ③实验中多次改变蜡烛 A 的位置，重复进行实验的目的是： (4) 如果实验中采用厚玻璃板，观测到蜡烛 A 通过玻璃板在不同位置成了两个清晰的像，且测得两个 像之间的距离为 0.8cm，则玻璃板的厚度为 cm
10.小明同学用“可乐瓶”做小孔成像实验， 实验装置如图(甲图)所示。
(1) 请在甲图中的半透明纸上根据光的传播路径画出蜡烛 AB 的像 A′B′。
(2) 实验时小明发现小孔所成像的大小会变化，于是他设计实验探究小孔所成像的大小与哪些因素有 关。他猜想所成像的大小可能与蜡烛到小孔的距离、物体的高度以及像到小孔的距离有关。他测出了 同一支蜡烛且距小孔的位置固定后，改变像到小孔不同距离时的像的高度(见下表)．请根据表中的数
据，哪一个数据是错误的？请在乙图中的坐标系中画出 h 与 S 的关系图象。
像到小孔 2.0 3.6 6.0 8.0 10.0 12.4 14.0
第 5 页(共 14 页)
的距离 s/cm
像的高度 h/cm 1.0 2.6 3.0 4.0 5.0 6.2 7.0
(3) 根据测得的数据， 可得到的结论是：
11.如图所示， 据图回答：
(1) 图甲中成 、 的 像，是 的工作原理图。
(2) 图乙中成 、 的 像，是 的工作原理图。
(3) 图丙中成 、 的 像，是 的工作原理图。它可通过调节 与 的距离来改变放大倍数。 12.在探究“平面镜成像特点”的实验中，小涛同学选取一块薄平板玻璃、两根完全相同的蜡烛 A 和 B、
刻度尺、白纸、火柴等器材进行实验，如图(a)所示：
(1) 为便于观察， 该实验最好在 (选填“较明亮”或“较黑暗”) 环境中进行。
(2) 用铅笔画出平面镜及蜡烛 A 和蜡烛 B 的位置,并画出蜡烛 A 和蜡烛 B 位置的连线,经测量发现： 两 蜡烛的连线与镜面 ，两蜡烛到镜面的距离相等。
(3) 移去蜡烛 B,将白卡片放在蜡烛 B 的位置上,将一张白卡片竖直放在蜡烛 B 所在的位置， 直接观察 白卡片，观察白卡片上 (填“有”或“没有”) 蜡烛 A 的像， 说明蜡烛 A 经平面镜所成的是 像。
第 6 页(共 14 页)
(4) 小涛将蜡烛 A 竖直放在水平桌面的白纸上，点燃蜡烛 A，她观察发现： 平板玻璃中蜡烛 A 的像偏 高且倾斜。你认为在图(b)所示的甲、乙、丙三幅图中， 图是产生以上实验现象的原因。 (5) 正确做完某次实验后，四个小组将收集和处理的信息记录在白纸上，如图所示。正确的是 (只有一个选项正确，请将正确的选项的字母填写在横线上)。
第 7 页(共 14 页)
0.实验题 2-期中分题型复习答案解析
一 、实验题
1. (1) 10.0
(2) 放大
(3)右
(4) 凹； 近视
【解析】(1)当光从凸透镜的焦点射出时，经过凸透镜后的折射光线与主轴平行；
(2) 当凸透镜成实像时， 如果像距大于物距， 那么成放大的实像； 如果像距小于物距， 那么成缩小的 实像。
(3) 根据“物近像远大，物远像近小”的规律分析；
(4) 根据现象确定放入眼镜后光线是汇聚了还是发散了， 从而确定眼睛的类型即可。
【解答】(1)根据“移动光屏光斑的面积不变”可知，射到光屏上的是与主轴平行的光线， 即左侧的 灯泡应该在凸透镜的焦点上。那么凸透镜的焦距为：f=50cm-40cm=10cm；
(2) 根据图乙可知，此时像距大于物距， 则蜡烛在光屏上成倒立、放大的实像。
(3) 根据“物近像远大”的规律可知，要使像变得更大一些， 就必须减小物距， 增大像距， 即将蜡烛 向右适当移动一段距离。
(4) 根据“向右移动光屏”可知，放入眼镜后像距增大了， 即光线比原来发散了，那么它是凹透镜， 因此老师的视力缺陷是近视眼。
2. (1) 照相机
(2)左
(3) A
【解析】【解答】(1) 由图知， 此时像距小于物距， 根据凸透镜成像的规律， 此时所成的像小于物，即 成倒立、缩小的实像．生活中的照相机就是利用这一原理制成的．
(2) 由题意知， 换成中间更厚的凸透镜， 此时凸透镜的焦距变小， 相对于增大了物距， 要使像成在光 屏上， 就要减小物距，这时需要将光屏向左移动， 光屏上才能重新呈现烛焰清晰的像．
(3) 当把光屏去掉后，眼睛在光屏的位置时实际光线会进入人的眼睛，所以眼睛能看到烛焰倒立缩小 的实像．
第 8 页(共 14 页)
故答案为：(1) 照相机；(2)左；(3) A． (1) 根据凸透镜成实像时，物距和像距的关系， 判断成像性质，凸透镜成实像时，物距大于像距， 成 倒立缩小的实像． (2) 根据透镜的凸度越大折光能力越强， 焦距越小，据此进行分析． (3) 实像可以用光屏接收到，虚像不能用光屏接收到；实像与虚像都可以用眼睛接收到． 3. (1) 同一高度；上 (2) 左； 倒； 放大；投影仪 【解析】【解答】解：(1) 为了能使像清晰的成在光屏的中央位置，要调整蜡烛、凸透镜、光屏的高度， 使烛焰、凸透镜、光屏的中心大致在同一高度； 蜡烛燃烧一段时间后，烛焰中心的高度降低， 烛焰在光屏上的像向上移动， 在光屏的上方． 要想使像 重新回到光屏的中心，应将光屏向上移， 或凸透镜向下方移动． (2) 如图， 在不改变蜡烛和光屏位置的前提下，把凸透镜向左移动，使物距与像距互换，则光屏上会 再次出现一个清晰的烛焰的像． 此时物距小于像距，新出现的像是倒立放大的实像，此成像规律常应 用在投影仪上．
故答案为：(1) 同一高度；上； (2) 左； 倒； 放大；投影仪 (1) 探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的 中心大致在同一高度，像才能呈在光屏的中心；烛焰在光屏上的像偏高，若要使烛焰成像在光屏的中 心，应将蜡烛向上调，这样像会向下移动． (2) 根据光路的可逆性， 当物距与像距互换时，仍能得到清晰的像，则此时成倒立放大的实像， 应用 在投影仪上 4. (1) A；倒立； 缩小 (2) 正立；放大； 虚 【解析】【解答】(1) 探究凸透镜成实像的规律，分别要使物距小于 f、大于 f 而小于 2f、大于 2f，而 光具座的长度为 100cm．所以应选择 f=10cm 的透镜 A．小华将点燃的蜡烛放置在距凸透镜 25cm 处时， 物距 u＞2f。所以成倒立、缩小的实像；(2) 由图知，凸透镜在 50cm 处， 当烛焰在光具座上 30cm 到 40cm 刻线之间时， 烛焰的像是放大、倒立的实像，说明此时蜡烛处于 f 和 2f 之间；当烛焰在光具座上
第 9 页(共 14 页)
0cm 到30cm 刻线之间时，烛焰的像是缩小、倒立的实像， 说明此时蜡烛在 2 倍焦距之外，所以当物体
在 30cm 处时， u=50cm-30cm=20cm 为 2 倍焦距处， 因此 f=10cm；烛焰在光具座上 45cm 刻线处时， u=50cm-45cm=5cm＜f，所以成正立、放大的虚像。
凸透镜成像特点：
u＞2f，成倒立、缩小的实像， 2f＞v＞f．
2f＞u＞f，成倒立、放大的实像，v＞2f．
u＜f，成正立、放大的虚像．
5. (1) ②
(2) 移动 B 蜡烛， 直到与 A 蜡烛的像完全重合，将 B 蜡烛撤掉，拿一张白纸放在刚才 B 蜡烛的位置，
不能承接到 A 蜡烛的像
(3) 测量距离时有误差
【解析】(1)根据平面镜成像的对称性分析即可；
(2) 虚像不是由实际光线会聚而成， 因此它不能成在光屏上； 或者用挡板也不能挡住虚像的存在。 (3) 分析表格数据发现， 虽然每组中对应的像距和物距稍有差异， 但是几乎都是相等的，而这些差异 可能是测量时的实验误差引起的。
【解答】(1)如下图所示：
小陆将蜡烛 A 垂直放在水平桌面的白纸上，点燃蜡烛 A，她观察发现： 平板玻璃中蜡烛 A 的像偏高且倾 斜。 我认为在图乙中的②是产生以上实验现象的原因。
(2) 能说明平面镜成的是虚像的实验操作步骤：移动 B 蜡烛， 直到与 A 蜡烛的像完全重合， 将 B 蜡烛 撤掉， 拿一张白纸放在刚才 B 蜡烛的位置，不能承接到 A 蜡烛的像。
第 10 页(共 14 页)
(3) 实验数据中，像和蜡烛到玻璃板的距离不是都相等的原因可能是：测量距离时有误差 。 6. (1) 倒立；照相机
(2)右
(3)左
【解析】(1)焦距就是凸透镜的焦点到光心的距离，根据甲图确定凸透镜的焦距。根据乙图确定物距 和焦距的大小关系， 从而确定成像的特点。
(2) 根据“物近像远大，物远像近小”的规律分析解答；
(3) 确定近视眼镜的透镜种类， 从而确定对光线的作用； 如果使光线发散， 那么像成在光屏后面；如 果使光线会聚， 那么像成在光屏前面，最后根据“物近像远大，物远像近小”分析蜡烛的移动方向。
【解答】(1)根据甲图可知，该凸透镜的焦距 f=60cm-50cm=10cm。根据乙图可知， 此时物距 u=50cm-20cm=30cm，即 u>2f，成倒立、缩小的实像，生活的照相机就是利用这个原理制成的。
(2) 当蜡烛向右(靠近透镜)移动一段距离后，物距减小，根据“物近像远大”可知， 此时像距增大， 需要将光屏向右移动。
(3) 近视眼镜为凹透镜， 对光线有发散作用， 那么成像在光屏后面，要使像成在光屏上，像必须向前 移动， 即像距减小。根据“物远像近小”可知，物距增大，即蜡烛适当向左移动。
7. (1) 10；粗糙
(2) C
(3) 倒立、缩小的实像；光的折射中光路是可逆的
【解析】(1)在凸透镜成像的实验中，只有当物体在凸透镜的二倍焦距上时，物距等于像距，据此判 断焦距；光线在平滑的表面上发生镜面反射， 在粗糙不平的表面上发生漫反射； (2)当物体在一倍焦距内时，不成实像；凸透镜的大小不会影响成像的完整性，只会影响成像的亮度； (3) 根据“物近像远大，物远像近小”判断成像的性质； 在光的折射现象中，光路是可逆的。
【解答】(1) 根据图片可知， 此时物距 u=50cm-30cm=20cm，像距 70cm-50cm=20cm，物距 u=v=2f，那么 凸透镜的焦距为：f=10cm；为了从不同方向看到光屏上的像， 光屏必须发生漫反射，那么它的表面必 须是粗糙的；
(2) 若此时， 小欢的手指尖不小心触碰到了凸透镜，由于手指在一倍焦距以内， 所以光屏上不能成实 像；此时手指遮住了一部分射到凸透镜上的光，使光屏上的像亮度下降，但成像是完整的， 故选 C；
第 11 页(共 14 页)
(3) 小欢把蜡烛移动到 A 处， 此时物距增大，根据“物远像近小”可知，光屏上成的像是：倒立、缩 小的实像； 小欢又将 A 处的蜡烛与光屏的位置互换，发现光屏上仍成清晰的像，只是像的大小发生了 变化， 因为在光的折射中，光路是可逆的。
8. (1) 同一凸透镜， 成实像时，像距 v 随着物距 u 的增大而减小
(2) 物屏之间的距离； 第一次成像的物距是第二次成像的像距
(3) 物屏之间的距离大于 4 倍焦距
【解析】对相应的实验数据进行比较，从中寻找凸透镜成像的规律。【解答】(1) 通过实验序号 1、2、 3(或 5、6、7)的第一次成像数据可知，物距越小， 而像距越大，所以得到结论： 同一凸透镜， 成实像 时，像距 v 随物距 u 的增大而减小；
(2) 比较实验序号 1 或 2(或 5 或 6)的第一和第二次成像数据可知，物屏距离不变，而物距与像距 交换， 此时都能在光屏上成像， 而且第一次成像的物距是第二次成像的像距。
(3) 根据表格数据可知，只有序号 1、2、5、6 实验中，才可在屏上成两次像，可得出的结论：在物 屏之间的距离大于 4 倍焦距条件下， 移动凸透镜， 可以在光屏上得到一次放大的像和一次缩小的像。 9. (1) 便于确定像的位置
(2) 大小
(3) 为了研究像与物体到镜面距离的普遍规律
(4) 0.4
【解析】【解答】解：(1) 实验时选择透明的玻璃板，能同时观察到像和代替蜡烛 A 的蜡烛 B，便于确 定像的位置．
(2) 实验时选择两支等长的蜡烛，便于比较物像大小关系．
(3)一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律， 避免实验现象的偶然性．
(4) 根据物像到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的 2 倍，即 平面镜的厚度是 0.4cm．
故答案为： ①便于确定像的位置；②大小；③为了研究像与物体到镜面距离的普遍规律；④0.4． (1)实验时选择透明的玻璃板，在物体的一侧， 既能看到物体的像，也能看到代替物体的另一个物体， 便于确定像的位置．
第 12 页(共 14 页)
(2) 实验时选择两个相同的蜡烛，便于比较物像大小关系．
(3) 一次实验不具备代表性， 具有很大的偶然性， 所以应采取同样的实验方案多做几次，才能保证结 论的正确．
(4) 平面镜的前后两面都能起到反射面的作用，根据物体到反射面的距离相等进行判断 10. 【分析】(1)根据小孔成像的原理画出物体的像；
(2)从表格中的数据可以看出， 物体的高度是像距的一半， 而只有第二列数据不符合这个规律，所以， 第二组数据错误；
(3) 得结论时要注意在一定的前提下，即结论是： 其它条件都不变时， 像的高度是像距的一半。
【解答】解：(1)(2)如图所示：
物体的高度是像距的一半，而只有第二列数据不符合这个规律，所以， 第二组数据错误； (3) 其它条件都不变时，像的高度是像距的一半。
11. (1) 倒立；缩小； 实； 照相机
(2) 倒立；放大； 实； 投影仪(或幻灯机)
(3) 正立；放大； 虚； 放大镜； 放大镜； 物体
【解析】根据物体的位置确定成像特点， 据此确定成像特点的应用。
【解答】(1)根据图甲可知，蜡烛在凸透镜的二倍焦距以外， 成倒立、缩小的实像，是照相机的工作 原理图。
(2) 根据乙图可知，蜡烛在一倍焦距和二倍焦距之间，成倒立、放大的实像， 是投影仪(或幻灯机) 的工作原理图。
(3) 根据丙图可知，蜡烛在一倍焦距内，成正立、放大的虚像，是放大镜的工作原理图。它是通过调 节放大镜与物体的距离来改变放大倍数。
12. (1) 较暗
(2) 垂直
第 13 页(共 14 页)
(3) 没有；虚
(4) 乙
(5) c
【解析】(1) 物体越明亮，发出的光线越强，缩成的像越明亮清晰；背景越暗，则物体看起来越明亮。
(2) 根据平面镜成像的对称性解答；
(3) 平面镜所成的像不是由实际光线会聚而成，是反射光线反向延长线的交点， 不能成在光屏上，因 此是虚像；
(4) 根据平面镜成像的对称性分析判断；
(5) 根据平面镜成像的对称性分析。
【解答】(1)为便于观察，该实验最好在较暗环境中进行。
(2) 用铅笔画出平面镜及蜡烛 A 和蜡烛 B 的位置,并画出蜡烛 A 和蜡烛 B 位置的连线，经测量发现： 两蜡烛的连线与镜面垂直，两蜡烛到镜面的距离相等。
(3) 移去蜡烛 B，将白卡片放在蜡烛 B 的位置上,将一张白卡片竖直放在蜡烛 B 所在的位置， 直接观察 白卡片，观察白卡片上没有蜡烛 A 的像， 说明蜡烛 A 经平面镜所成的是虚像。
(4) 根据平面镜成像的对称性作图如下：
平板玻璃中蜡烛 A 的像偏高且倾斜， 我认为在图(b)所示的甲、乙、丙三幅图中， 乙图是产生以上实验 现象的原因。
(5) 根据平面镜成像的对称性可知， A 中上下两条线不对称， 故 A 错误；
B 中物体的开口向上，那么像的开口应该向下，故 B 错误；
C 中物体的开口向下，那么像的开口应该向上，故 C 正确；
D 中物体的开口向左上方，那么像的开口应该向左下， 故 D 错误。
故选 C。
第 14 页(共 14 页)
