实验题3-期中分题型复习（第二单元，含解析）

实验题 3-期中分题型复习
一 、实验题
1.如图甲所示是探究“平面镜成像特点”的实验．
(1) 实验探究的步骤正确的顺序是 。
A 、移动点燃的蜡烛到另一位置，重做上面的实验，在纸上记录物与像的位置 A2、A2 ′ ；A3、A3 ′ B 、拿另一只没有点燃的蜡烛， 竖立着在玻璃板后面移动，直到它与前面的蜡烛的像完全重合。在纸 上记下该蜡烛的位置 A1 ′．
C 、在水平桌面上铺一张白纸， 将一块玻璃板竖立在纸上，在纸上记下玻璃板的位置
D 、选取两支相同大小的蜡烛， 把一支蜡烛点燃放在玻璃板前面， 看到玻璃板后面有蜡烛的像时，在 纸上记下蜡烛的位置 A1．
(2) 步骤 A 的实验目的是
(3) 图乙是物、像的位置实验记录及利用测量工具对乙图的实验记录作出处理。请你写出
相应的规律 。 2.在观察小孔成像特点时，小波发现：光屏到小孔的距离越远，所成的像越大，像的大小与该距离有 什么定量关系？ 于是他在光线较暗的环境中进一步探究： 1.用发光二极管按“F”字样拼装在不透明的纸板上，如图 1 甲所示。 2.将“F”字样纸板、带小孔的不透明纸板、半透明塑料板(光屏) 依次置于光具座的 A．B、C 位置，
使“F”正立面对小孔， 如图 1 乙所示。
第 1 页(共 16 页)

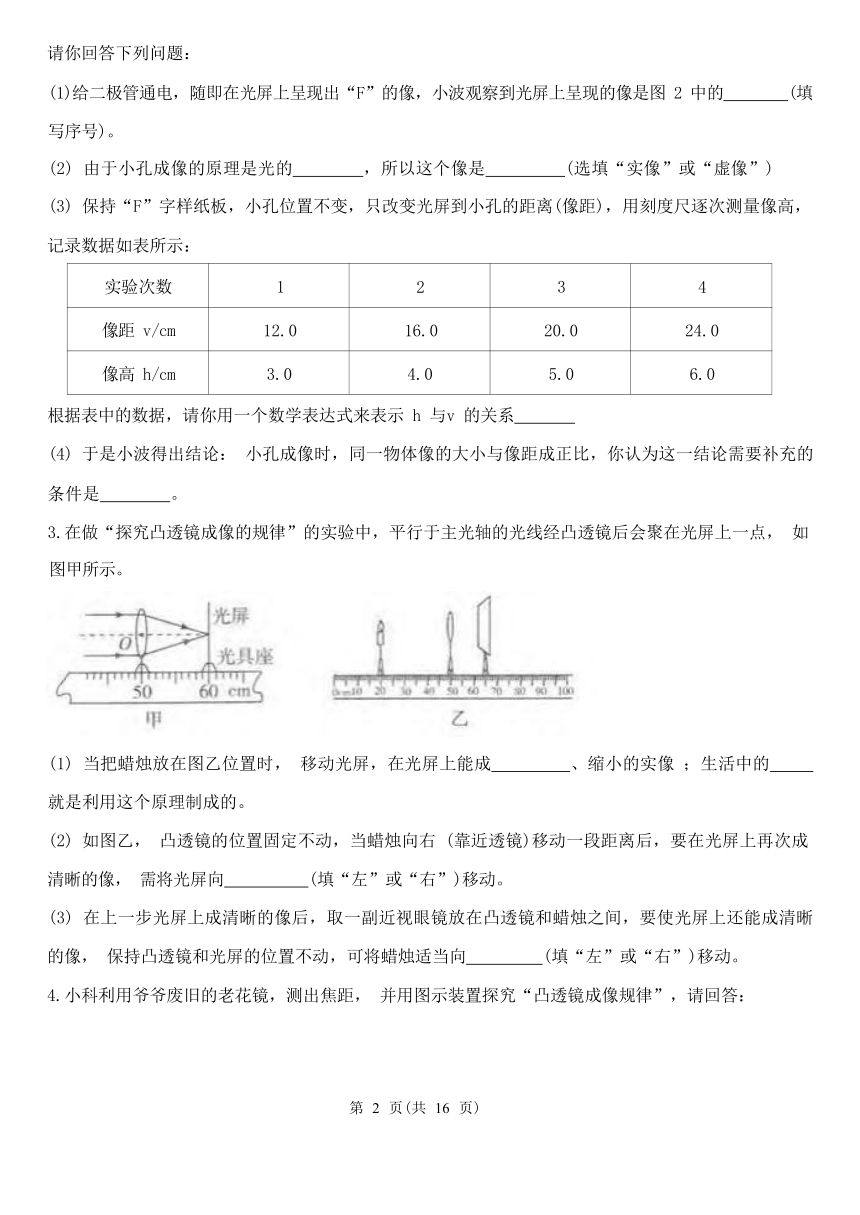

请你回答下列问题：
(1)给二极管通电，随即在光屏上呈现出“F”的像，小波观察到光屏上呈现的像是图 2 中的 (填 写序号)。
(2) 由于小孔成像的原理是光的 ，所以这个像是 (选填“实像”或“虚像”)
(3) 保持“F”字样纸板，小孔位置不变，只改变光屏到小孔的距离(像距)，用刻度尺逐次测量像高，
记录数据如表所示：
实验次数 1 2 3 4
像距 v/cm 12.0 16.0 20.0 24.0
像高 h/cm 3.0 4.0 5.0 6.0
根据表中的数据，请你用一个数学表达式来表示 h 与v 的关系
(4) 于是小波得出结论： 小孔成像时，同一物体像的大小与像距成正比，你认为这一结论需要补充的
条件是 。 3.在做“探究凸透镜成像的规律”的实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点， 如
图甲所示。
(1) 当把蜡烛放在图乙位置时， 移动光屏，在光屏上能成 、缩小的实像 ；生活中的 就是利用这个原理制成的。
(2) 如图乙， 凸透镜的位置固定不动，当蜡烛向右 (靠近透镜)移动一段距离后，要在光屏上再次成 清晰的像， 需将光屏向 (填“左”或“右”)移动。
(3) 在上一步光屏上成清晰的像后，取一副近视眼镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰 的像， 保持凸透镜和光屏的位置不动，可将蜡烛适当向 (填“左”或“右”)移动。 4.小科利用爷爷废旧的老花镜，测出焦距， 并用图示装置探究“凸透镜成像规律”，请回答：
第 2 页(共 16 页)
(
实
验序号
1
2
3
) (
红
光光源
入射
角
i
(度)
折
射角
2
5
1
6.4
50
30.7
7
5
40.1
) (
r
(度
)
)
(1) 小科测老花镜焦距的方法是：将老花镜正对着太阳光，拿一张白纸在它的另一侧来回移动， 直到 纸上的光斑变得： ，此时光斑到老花镜的距离就是焦距；
(2) 当蜡烛、凸透镜、光屏所处的位置如图所示时，可在光屏上得到清晰的像，这个像是倒立、 的实像。若保持凸透镜位置不变，把蜡烛向右移到某处， 要使光屏上的像重新变清晰， 应使光屏向 (填“远离透镜”或“靠近透镜”)的方向移动；
(3) 完成上述实验后，小科同学不小心碰到凸透镜，使安装不牢固的凸透镜在原位置下滑， 致使烛焰 中心、凸透镜中心、光屏中心不在同一水平高度上，此时下列说法中正确的一项是 。 (填字母)
A．凸透镜将不再成像
B．所成像的性质不变
C．将光屏靠近凸透镜会得到一个清晰的像
5.为了寻找光的色散现象产生的原因，某同学进行了如下探究：选用不同颜色的光(红光、黄光和紫光)， 分别以不同的入射角 i 从空气射入玻璃砖中(如图所示)，测出折射光线对应的折射角 r，结果如下表。
(已知：红光在玻璃中的传播速度最快，黄光次之， 紫光最慢。 )
黄光光源 紫光光源
入射角 i (度) 折射角 r(度) 入射角 i (度) 折射角 r(度)
25 15.7 25 15.1
50 29.4 50 28.2
75 38.3 75 36.6
第 3 页(共 16 页)

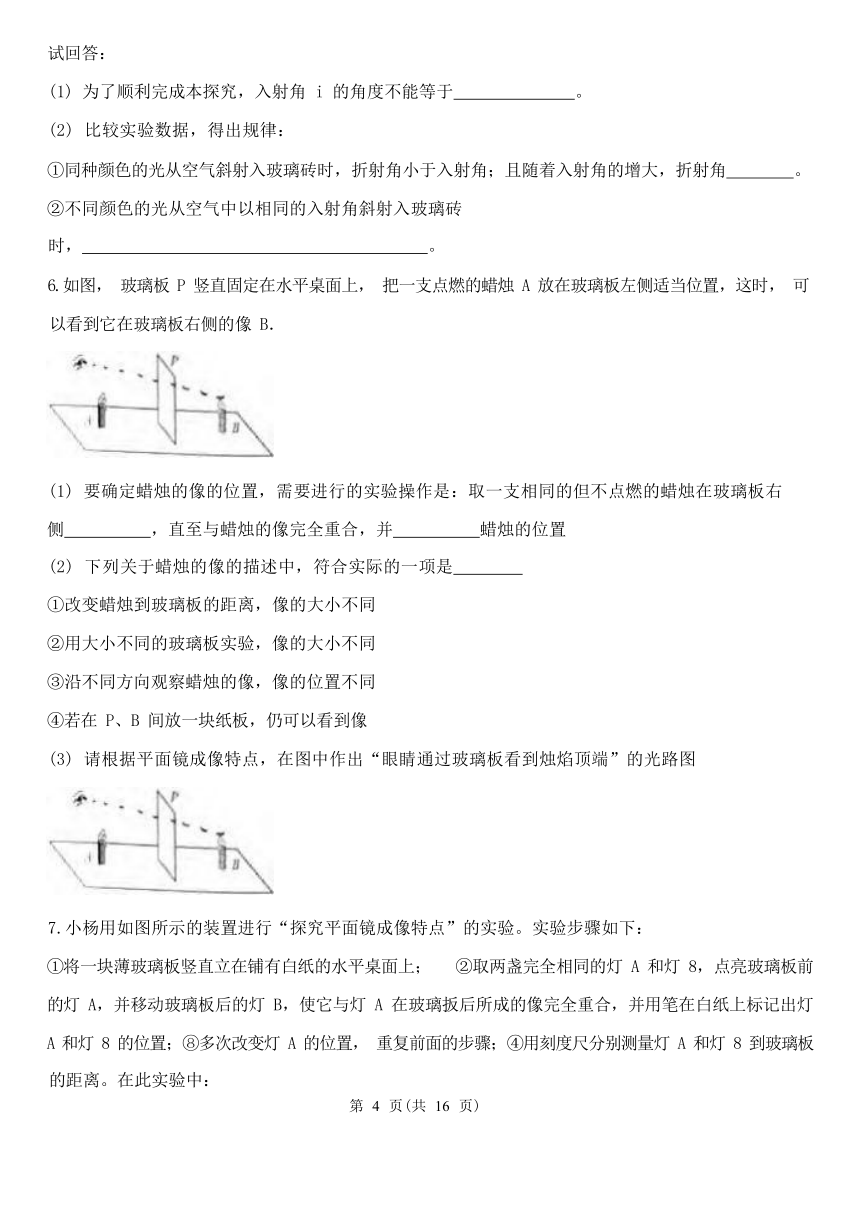

试回答：
(1) 为了顺利完成本探究，入射角 i 的角度不能等于 。
(2) 比较实验数据，得出规律：
①同种颜色的光从空气斜射入玻璃砖时，折射角小于入射角；且随着入射角的增大，折射角 。 ②不同颜色的光从空气中以相同的入射角斜射入玻璃砖
时， 。
6.如图， 玻璃板 P 竖直固定在水平桌面上， 把一支点燃的蜡烛 A 放在玻璃板左侧适当位置，这时， 可 以看到它在玻璃板右侧的像 B．
(1) 要确定蜡烛的像的位置，需要进行的实验操作是：取一支相同的但不点燃的蜡烛在玻璃板右 侧 ，直至与蜡烛的像完全重合，并 蜡烛的位置
(2) 下列关于蜡烛的像的描述中，符合实际的一项是
①改变蜡烛到玻璃板的距离，像的大小不同
②用大小不同的玻璃板实验，像的大小不同
③沿不同方向观察蜡烛的像，像的位置不同
④若在 P、B 间放一块纸板，仍可以看到像
(3) 请根据平面镜成像特点，在图中作出“眼睛通过玻璃板看到烛焰顶端”的光路图
7.小杨用如图所示的装置进行“探究平面镜成像特点”的实验。实验步骤如下： ①将一块薄玻璃板竖直立在铺有白纸的水平桌面上； ②取两盏完全相同的灯 A 和灯 8，点亮玻璃板前 的灯 A，并移动玻璃板后的灯 B，使它与灯 A 在玻璃扳后所成的像完全重合，并用笔在白纸上标记出灯 A 和灯 8 的位置；⑧多次改变灯 A 的位置， 重复前面的步骤；④用刻度尺分别测量灯 A 和灯 8 到玻璃板
的距离。在此实验中：
第 4 页(共 16 页)

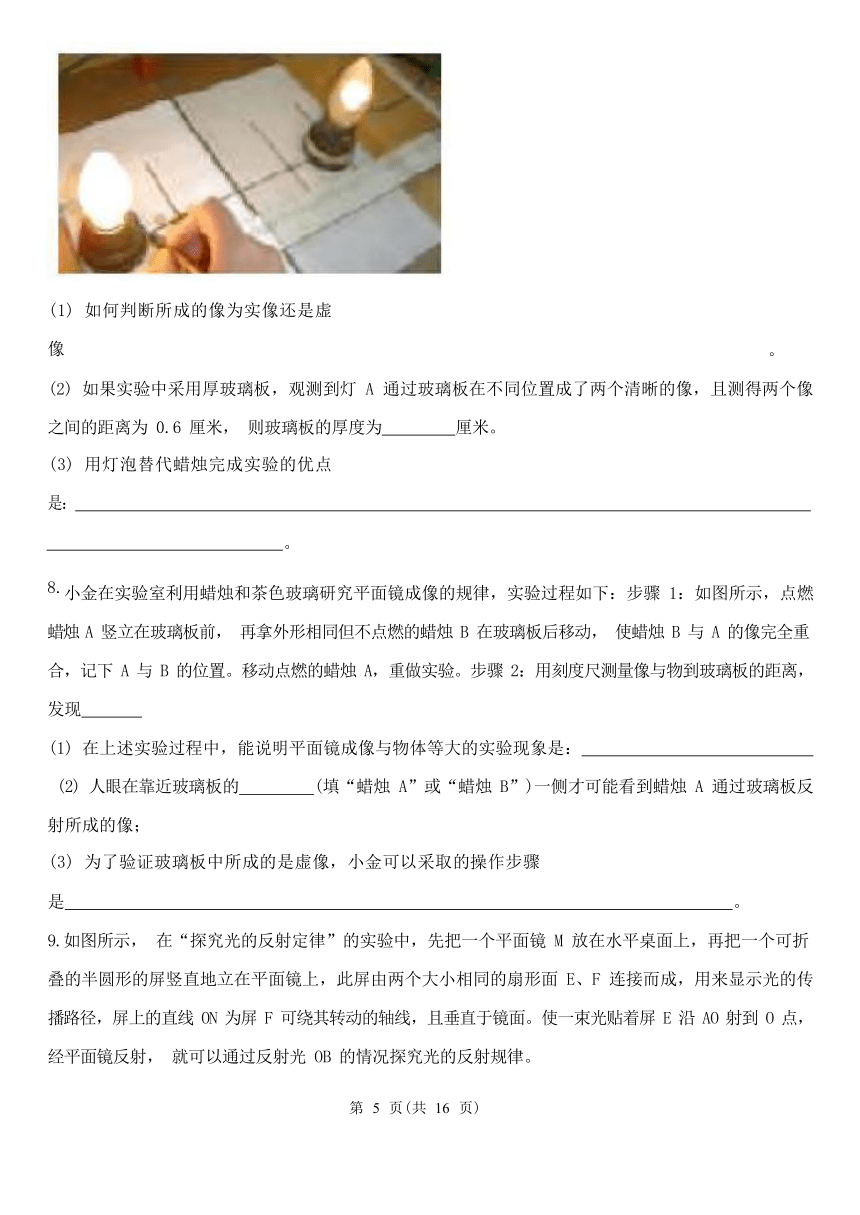

(1) 如何判断所成的像为实像还是虚
(
像
)。
(2) 如果实验中采用厚玻璃板，观测到灯 A 通过玻璃板在不同位置成了两个清晰的像，且测得两个像 之间的距离为 0.6 厘米， 则玻璃板的厚度为 厘米。
(3) 用灯泡替代蜡烛完成实验的优点
是：
。
8.小金在实验室利用蜡烛和茶色玻璃研究平面镜成像的规律，实验过程如下：步骤 1：如图所示，点燃 蜡烛 A 竖立在玻璃板前， 再拿外形相同但不点燃的蜡烛 B 在玻璃板后移动， 使蜡烛 B 与 A 的像完全重 合，记下 A 与 B 的位置。移动点燃的蜡烛 A，重做实验。步骤 2：用刻度尺测量像与物到玻璃板的距离， 发现
(1) 在上述实验过程中，能说明平面镜成像与物体等大的实验现象是： (2) 人眼在靠近玻璃板的 (填“蜡烛 A”或“蜡烛 B”)一侧才可能看到蜡烛 A 通过玻璃板反 射所成的像；
(3) 为了验证玻璃板中所成的是虚像，小金可以采取的操作步骤
是 。 9.如图所示， 在“探究光的反射定律”的实验中，先把一个平面镜 M 放在水平桌面上，再把一个可折 叠的半圆形的屏竖直地立在平面镜上，此屏由两个大小相同的扇形面 E、F 连接而成，用来显示光的传 播路径，屏上的直线 ON 为屏 F 可绕其转动的轴线，且垂直于镜面。使一束光贴着屏 E 沿 AO 射到 O 点， 经平面镜反射， 就可以通过反射光 OB 的情况探究光的反射规律。
第 5 页(共 16 页)
(1) 在图甲所示的情景中，若使一束光贴着屏 F 沿 BO 射到 O 点，则经镜面反射后的光将沿 OA 射出， 这说明了在光的反射现象中，光路是 的(选填“可逆”或“不可逆”)。
(2) 如图乙所示， 若以轴线 ON (法线) 为轴，在水平面内将屏 F 向后转动，则在屏 F 上 (选 填“能”或“不能”)看到反射光。
(3) 为了得到反射角与入射角大小关系的普遍规律，正确的做法
是 。
10.小滨同学看到爸爸晚上开车用导航时，会用到 HUD(抬头显示)投影模式，将手机置于汽车前挡风玻 璃下方，就可以将导航的信息通过前挡风玻璃投影到正前方， 小滨根据所学知识， 绘制如图 1 所示的
原理图，回答下列问题： (假定前挡风玻璃是平面的)
(1) HUD 模式时通过前挡风玻璃所成的像是根据 原理形成的。
(2) 小滨发现手机通过前挡风玻璃所成的像有叠影(如图 2)，分析其原因可能
是 。
(3) 当手机水平放置时， 手机通过前挡风玻璃所成的像刚好在正前方，则手机与前挡风玻璃所成的角 约为 度(填角度大小)。
(4) 如果 HUD 模式时导航显示左转如图 3，那么在手机上显示应该是下列 选项
11.在某次探究凸透镜成像规律的实验中：
第 6 页(共 16 页)
(1) 小明想知道实验中所用透镜的焦距， 做了如图 1 甲实验， 让镜面垂直于阳光， 在透镜下面放上白 纸与镜面平行， 测出透镜与白纸间距 s (单位 cm) 与对应的白纸被烤焦的时间 t (单位 min)，绘出如 图 1 乙所示的图像， 可判断该透镜的焦距 f 为 cm；
(2) 实验前要调整烛焰的焰心、凸透镜和光屏的中心， 使它们位于 。如果实验中固 定 好透镜和蜡烛后，发现无论如何移动光屏，光屏上只有一个与透镜大小几乎相同的光斑，其原因可能 是 ；
(3) 实验过程中， 燃烧的蜡烛在不断缩短，导致光屏上的像向 (选填“上”或“下”) 移 动；为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方
法： ；
(4) 如图 1 丙，把一块焦距为 15cm 的凸透镜固定在 50cm 刻度线位置，蜡烛固定在 15cm 刻度线位置 时， 光屏应在 (选填“Ⅰ”、“Ⅱ”或“Ⅲ” ) 区域内左右移动， 才能在光屏上得到清晰的 (选填“倒立”或“正立”)实像；
(5) 小明在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，该过程中像的大小将 (选 填“变大”、“变小”或“等大”)，物距 u 随时间 t 的变化图像如图 2 所示， 则像距 v 与 t 的大致 变化关系为图中的 (选填“A”、 “B”、 “C”或 “D” )。 12.晓霞为了探究凸透镜的成像规律，进行了如下操作并得到了相关结论．
第 7 页(共 16 页)
(1) 如图所示， 让太阳光正对着凸透镜照射， 把光屏置于另一侧． 改变光屏与凸透镜的距离，直到光 屏上出现一个最小、最亮的光斑，测得凸透镜的焦距是 cm．
(2) 将蜡烛、透镜和光屏放在光具座上， 并使烛焰、透镜和光屏三者的中心大致在同一高度上．
按要求进行观察和测量， 并将观测情况记录在下表中．
实验序号 物距 u/cm 像距 v/cm 像的性质
1 30 15 a
2 20 20 倒立、等大的实像
3 15 b 倒立、放大的实像
4 6 / 正立、放大的实像
①在表中空格内填写的相应内容是： a ；b ．
②当烛焰从远处靠近透镜时， 仍要在光屏上得到清晰的像，光屏应 透镜(填“靠近”或“远
离”)．
第 8 页(共 16 页)
0.实验题 3-期中分题型复习答案解析
一 、实验题
1. (1) CDBA
(2) 多次试验，寻找规律(多次试验便于得出普遍规律)
(3) 像与物体的连线与镜面垂直，像与物体到镜面的距离相等。
【解析】我们可以得到： 平面镜所成像的大小与物体的大小相等。像与物体到平面镜的距离相等。 在平面镜前点燃一支蜡烛，平面镜后面并没有点燃的蜡烛，但我们却看到平面镜后好像有点燃的蜡烛， 这是为什么？原来， 蜡烛火焰向四处发光，一部分光经过平面镜反射后进入我们的眼睛，产生视觉， 我们感到这些光好像是从蜡烛的像上发出的， 而实际上像并没有发出光， 因此，这样的像称为虚像 ， 平面镜所成的像与物相对平面镜具有对称性， 因此我们可以用对称法作出平面镜中的像。
【解答】(1) 实验过程为在水平桌面上铺一张白纸， 为了方便记录像的位置， 再将玻璃板竖立在纸上， 在纸上记录玻璃板位置； 选取两只相同大小的蜡烛，将点燃的蜡烛放在玻璃瓶前面，看到玻璃板后面 有蜡烛的像时记录蜡烛的位置； 拿另外一只没有点燃的蜡烛，在玻璃板后面移动， 直到与像完全重合， 记录蜡烛的位置，再多做几组同样的实验记录像的位置和未点燃蜡烛的位置；
(2) 步骤 A 是重复的多次将点燃蜡烛移动，记录像的位置，是为了多次实验，寻找普遍规律；
(3) 图乙中 A1 与 A1 ’、A2 与 A2’、A3 与 A3‘ ，到达镜子的距离相等，像大小与蜡烛大小相等，像与物 体的连线与镜面垂直。
故答案为：(1) CDBA；(1) 多次试验， 寻找规律 ；(2) 像与物体的连线与镜面垂直， 像与物体到
镜面的距离相等。
2. 【分析】(1) u＜v 时， 成倒立、放大的实像。
(2) 物体发出或反射的光通过小孔后，在小孔后面的光屏上形成倒立的实像，这就是小孔成像； (3)(4) 算出表格中像的高度和像到小孔的距离的比值， 可以看出比值是一个定值，由此得出像的高 度和像到小孔的距离成正比；
【解答】解：(1) 能用光屏承接的为实像， 实像都是倒立的，由图乙知， u＜v，故成倒立放大的实像， 故选②；
(2) 蜡烛在塑料薄膜上所成的像是倒立的实像，其成像的原理是光的直线传播；
(3) 由表格上的数据可知，像的高度随像到小孔距离的增大而增大，且像的高度与像到小孔距离的比
第 9 页(共 16 页)
值是一个定值， 即＝＝0.25，即 h＝0.25v；
(4) 由(3)得在物距和物高一定时，物体经小孔所成像的高度和像距成正比。即小孔成像时，物体 到小孔的距离一定， 同一物体像的大小与像距成正比。
故答案为：(1) ②；(2) 直线传播； 实像；(3) h＝0.25v；(4)物体到小孔的距离一定。 3. (1) 倒立；照相机
(2) 右
(3) 左
【解析】(1)根据图甲确定凸透镜的焦距，再根据乙图确定物距， 将物距和焦距对比， 从而确定成像 特点， 并确定其应用。
(2) 根据“物近像远大，物远像近小”的规律解答；
(3) 根据近视眼镜对光线的作用确定像的位置变化，进而确定蜡烛的移动方向。
【解答】(1)根据图甲可知，凸透镜的焦距 f=60cm-50cm=10cm。根据图乙可知，此时的物距 u=50cm-20cm=30cm，则 u>2f，此时在光屏上成倒立、缩小的实像； 生活中的照相机就是利用这个原理 制成的。
(2) 如图乙， 凸透镜的位置固定不动，当蜡烛向右 (靠近透镜)移动一段距离后，此时物距减小， 根 据“物近像远大”的规律可知， 此时像距增大，光屏应该向右移动。
(3) 近视眼镜为凹透镜， 对光线有发散作用， 放入后会使像距增大。要使像回到光屏上，必须减小像 距，根据“物远像近小”的规律可知，此时要增大物距， 即蜡烛适当向左移动。
4. (1) 最小、最亮
(2) 缩小；远离透镜
(3) B
【解析】(1)当纸上的光斑最小最亮时， 说明这个点就是凸透镜的焦点，即焦点正好盛在纸片上； (2) 当凸透镜成实像时， 如果像距大于物距， 那么成放大的实像； 如果像距小于物距， 那么成缩小的 实像。根据“物近像远大，物远像近小”的规律解答。
(3) 根据凸透镜成像的特点和原理判断。
【解答】(1)小科测老花镜焦距的方法是：将老花镜正对着太阳光，拿一张白纸在它的另一侧来回移 动，直到纸上的光斑变得最小最亮， 此时光斑到老花镜的距离就是焦距；
第 10 页(共 16 页)
(2) 根据图片可知， 此时像距小于物距， 应该成倒立缩小的实像。若保持凸透镜位置不变， 把蜡烛向 右移到某处，此时物距减小，根据“物近像远大”的规律可知，此时像距增大，即光屏向远离透镜的 方向移动。
(3)当凸透镜下滑后，凸透镜的焦距、物距和像距的大小都没有发生改变，因此成像的性质保持不变。 但是像的位置发生改变， 即光屏上的像向上移动了，故选 B。
5. (1) 0°和 90°
(2) 增大；光在玻璃中传播速度越慢，折射角越小
【解析】(1)光从一种介质斜射入另一种介质时， 它的传播方向会发生改变，这种现象叫光的折射， 根据“斜射入”分析；
(2) ①根据红光光源中的三组数据分析即可；
②根据第一组数据中三种光源的折射角的数据进行分析即可。
【解答】(1) 当入射角为 0°时，入射光线与分界面垂直，此时光的传播方向不变，即不会发生折射现 象；当入射角为 90°时，入射光线与分界面平行， 始终在同一介质中传播， 也不合发生折射现象，因 此入射角不能等于 0°或 90°；
(2) ①根据红光光源中的①、②、③组数据可知， 同种颜色的光从空气斜射入玻璃砖时，折射角小于 入射角；且随着入射角的增大， 折射角增大。
②根据第一组实验中三种光源的折射角数据可知， 不同颜色的光从空气中以相同的入射角斜射入玻璃 砖时， 紫光光源的折射角最小。
6. (1) 移动；记录
(2) ④
(3) 解：
【解析】【解答】解：(1) 在竖立的玻璃板前面放一支点燃的蜡烛 A，可以看到玻璃板后面出现蜡烛 A
的像． 另外拿一支相同的蜡烛 B 在玻璃板后面移动，直到看上去它跟像完全重合， 可以判断物像大小 第 11 页(共 16 页)
相等； 并记录下蜡烛 B 的位置．
(2) ①蜡烛在玻璃板中成的像与实物等大，与蜡烛到玻璃板的距离无关，该选项说法不正确； ②蜡烛在玻璃板中成的像与实物等大，与玻璃板大小无关，该选项说法不正确； ③平面镜所成的像关于镜面对称，沿不同方向观察蜡烛的像， 像的位置相同，该选项说法不正确； ④蜡烛在玻璃板中成的是虚像， 在 P、B 间放一块纸板，仍可以看到像， 该选项说法正确．
(3) B 点和眼睛 C 的连线与平面镜 P 相交于一点O，这就是光线的入射点，连接 CO、OA 并标出箭头， 得到入射光线和反射光线，如图所示：
故答案为：(1) 移动；记录；(2) ④；(3)见上图
(1)实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面， 当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像 大小关系．
(2) 平面镜成像大小跟物体的大小有关， 物体和像到镜面的距离相等；
平面镜所成的像是虚像， 虚像不是实际光线的会聚点，所以不会出现在光屏上．
(3) 根据平面镜成像的原理， 知道是由于光的反射形成的，我们看到了像是因为看到了由镜面反射的 反射光线， 而像就在反射光线的反向延长线上
7. (1) 能否在光屏上成像，能则为实像；能否在成像处用眼睛直接观察到像， 能则为实像等。
(2) 0.3
(3) 不会由于蜡烛的燃烧而导致物与像之间的高度不等； 灯泡比蜡烛亮，实验效果更明显； 灯泡可以 反复使用等(合理即可)
【解析】本题考查学生动手操作实验的能力并能根据实验现象得出正确结论，动手操作实验时， 能根 据实验现象得出正确的结论，提高实验能力。(1)实像可以在光屏上呈现，虚像不能呈现在光屏上；(2) 平面镜的前后两面都能起到反射面的作用，根据物体到反射面的距离相等进行判断；(3)从蜡烛燃烧
变下、灯泡比蜡烛亮、可以反复使用等角度分析答题。
第 12 页(共 16 页)
【解答】(1) 撤去 B 灯，在原处放一个光屏，若能在光屏上看到 A 的像，则为实像；若看不到 A 的像， 则为虚像；
(2) 根据物像到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的 2 倍，即 平面镜的厚度是 0.3cm；
(3) 用灯泡代替蜡烛来完成实验的优点是：不会由于蜡烛的燃烧而导致物和像之间的高度不等；灯泡 比蜡烛亮， 实验效果更明显；灯泡可以反复使用。
故答案为：(1) 能否在光屏上成像， 能则为实像； 能否在成像处用眼睛直接观察到像， 能则为实像等； (2) 0.3；(3) 不会由于蜡烛的燃烧而导致物与像之间的高度不等； 灯泡比蜡烛亮， 实验效果更明显； 灯泡可以反复使用等(合理即可)。
8. (1) 像与物到玻璃板的距离相等；像与蜡烛 B 能完全重合
(2) 蜡烛 A
(3) 移去蜡烛 B，在其位置竖立一光屏， 在玻璃板后侧观察光屏上能否承接蜡烛 A 的像。
【解析】(1)在探究平面镜成像的实验中，不断移动玻璃板后面的物体，直到它与前面物体所成的像 完全重合， 那么它此时的位置就是像的位置， 据此可以研究像距和物距的关系，还能说明像与物体等 大。
(2) 蜡烛 A 所成的像是反射光线的反向延长线会聚而成的，因此只有反射光线射入人的眼睛，我们才 可能看到镜中的像。因为反射光线肯定和蜡烛 A 在同一侧，所以人眼必须和蜡烛 A 在同一侧。
(3) 如果像能够成在光屏上，那么它就是实像；如果像不能成在光屏上，那么它就是虚像。
【解答】(1)在上述实验过程中，能说明平面镜成像与物体等大的实验现象是：像与蜡烛 B 能完全重 合；
(2) 人眼在靠近玻璃板的蜡烛 A 一侧才可能看到蜡烛 A 通过玻璃板反射所成的像；
(3) 为了验证玻璃板中所成的是虚像，小金可以采取的操作步骤是：移去蜡烛 B，在其位置竖立一光
屏，在玻璃板后侧观察光屏上能否承接蜡烛 A 的像。
9. (1) 可逆
(2) 不能
(3) 改变入射角的大小，进行多次实验
【解析】(1)根据光路的可逆性解答；
第 13 页(共 16 页)
(2) 因为反射光线和入射光线、法线在同一平面内，所以反射光线应该在扇形面 E 所在的平面内。由 于没有了扇形面 F 的漫反射，所以无法看到反射光的路径；
(3) 在物理学中， 改变实验器材或条件， 反复进行实验， 获取多组数据，这样得到的结论才更具有客 观性。
【解答】(1)、在图甲所示的情景中， 若使一束光贴着屏 F 沿 BO 射到 O 点， 则经镜面反射后的光将沿 OA 射出， 这说明了在光的反射现象中，光路是可逆的。
(2) 如图乙所示， 若以轴线 ON (法线) 为轴， 在水平面内将屏 F 向后转动， 则在屏 F 上不能看到反射 光。
(3)为了得到反射角与入射角大小关系的普遍规律，正确的做法是改变入射角的大小，进行多次实验。 10. (1) 光的反射
(2) 挡风玻璃有一定的厚度，两个面都会反射成像
(3) 45
(4) D
【解析】(1)平面镜成正立等大的虚像， 由光的反射现象形成；
(2) 玻璃有前后两个面， 光在上面发生两次反射， 从而在前后方向上形成两个虚像。由于玻璃有一定 厚度， 所以挡风玻璃所成的像存在一定的距离差， 看起来出现重影；
(3)(4) 根据平面镜成像中像和物关于镜面对称分析解答。【解答】(1) HUD 模式时通过前挡风玻璃所 成的像是根据光的反射原理形成的。
(2)小滨发现手机通过前挡风玻璃所成的像有叠影(如图 2)，分原因可能是：挡风玻璃有一定的厚度， 两个面都会反射成像；
(3) 物体与像相互垂直，则二者的夹角为 90°。根据平面镜成像的原理可知，像和物体关于平面镜对 称，即它们于平面镜的夹角相等，那么平面镜与水平面的夹角应为：90°÷2=45°；
(4) 平面镜成正立、等大的虚像，由于像和物关于镜面对称， 故选 D。
11. (1) 12
(2) 同一高度；蜡烛在焦点处
(3) 上； 向上移动光屏或向上移动蜡烛或向下移动凸透镜
(4) Ⅱ；倒立
第 14 页(共 16 页)
(5) 变小；C
【解析】(1)凸透镜的焦点处光线最集中，温度最高，白纸被烤焦的时间最短，据此根据图乙确定焦 距的大小。
(2) 只有蜡烛火焰、凸透镜和光屏的中心在同一高度， 像才能成在光屏的中央。光斑的大小不变，说 明折射光线是与主轴平行的。根据凸透镜的三条特殊光线可知，这些光线肯定是从焦点射出的， 即蜡 烛在焦点上。
(3) 根据实像的“倒立”特点分析像的移动方向， 并分析像回到光屏中央的措施。
(4) 根据凸透镜成像的特点分析判断。
(5) 根据凸透镜成实像时“物近像远大， 物远像近小”的规律分析。
【解答】(1) 根据乙图可知， 当透镜到白纸的距离为 12cm 时，白纸被烧焦的时间最短， 那么此时焦点 就在白纸上，则凸透镜的焦距 f=12cm。
(2) 实验前要调整烛焰的焰心、凸透镜和光屏的中心，使它们位于同一高度。如果实验中固 定好透 镜和蜡烛后，发现无论如何移动光屏，光屏上只有一个与透镜大小几乎相同的光斑，其原因可能是蜡 烛在焦点处；
(3) 蜡烛不断缩短， 相当于蜡烛向下运动，根据成像的“倒立性”可知，像的移动方向与其相反，即 向上移动。
为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，我们可以：
①保持像的位置不变，向上移动光屏；
②向上移动蜡烛，此时像向下移动；
③向下移动凸透镜， 像向下移动。
(4) 蜡烛固定在 15cm 刻度线位置时，此时物距 u=50cm-15cm=35cm>2f，此时在光屏上成倒立、缩小的 实像， 此时像距 f(5) 小明在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，根据“物远像近小”可知，该过程中 像的大小将变小。
当物体远离凸透镜时，像会靠近凸透镜， 但是无论怎样， 像都不会成在焦点上，即像距始终在减小， 但是肯定大于焦距 f，且像距的变化和时间不成正比，故选 C。
12. (1) 10
第 15 页(共 16 页)
(2) 倒立、缩小的实像；30；远离
【解析】【解答】解：(1) 由图知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到凸透 镜的距离为 60cm ﹣ 50cm=10cm，则凸透镜的焦距是 10cm．
(2) ①f=10cm，所以 2f=20cm，30cm＞2f，所以成倒立缩小的实像．
当物距为 30cm 时， 像距为 15cm，根据光路的可逆性，当物距为 15cm 时， 像距为 30cm． ②凸透镜成实像时， 物距减小像距增大， 成的像也增大． 因此当烛焰从远处靠近透镜时，仍要在光屏 上得到清晰的像，光屏应远离透镜．
故答案为：(1) 10；(2) ①倒立、缩小的实像； 30；②远离．
(1) 焦距是指从焦点到凸透镜的距离，根据图读出便可；
(2) ①掌握凸透镜成像的规律． 凸透镜成像时，u＞2f，成倒立、缩小的实像．
根据光路的可逆性， 当顺着折射光线的方向射入， 折射光线将沿着入射光线的方向射出．
②根据成实像时物近像远像变大的知识进行作答．
