2022-2023学年高二物理粤教版（2019）选择必修二5.1传感器及其工作原理课时作业 解析版

5.1传感器及其工作原理
一、单选题
1．下列关于传感器说法中不正确的是（　　）
A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号
B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断
D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
2．关于传感器，下列说法正确的是
A．传感器能将非电学量按一定规律转换成电学量
B．金属热电阻是一种可以将电学量转换为热学量的传感器
C．干簧管是能够感知电场的传感器
D．半导体热敏电阻的阻值随温度的升高而增大
3．如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是（　　）
A．电吉他是光电传感器
B．电吉他是温度传感器
C．电吉他是声音传感器
D．弦改用尼龙材料原理不变
4．交通警察用来检测驾驶员酒精含量的检测器使用的传感器是（　　）
A．声音传感器 B．电化学传感器
C．压力传感器 D．温度传感器
5．关于传感器，下列说法正确的是（　　）
A．传感器能将电学量按一定规律转换成非电学量
B．干簧管是能够感知电场的传感器
C．半导体热敏电阻的阻值一定随温度的升高而减小
D．金属热电阻一般选用线性好，温度系数较大的材料制成
6．以下敏感元件中不是通过测量电阻的变化来确定外界非电学量的变化的是
A．光敏电阻 B．干簧管 C．热敏电阻 D．电阻应变片
7．关于传感器，下列说法正确的是
A．霍尔元件能把光学量转化为电学量
B．干簧管是根据热胀冷缩的原理制成的
C．话筒中的传感器将电信号转化成声音信号
D．传感器是把非电信号转换为电信号的主要元件
8．诺贝尔物理学奖授予了法国科学家阿尔贝 费尔和德国科学家彼得 格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（　　）
A．滑片P向左滑动的过程中，电磁铁的磁性减弱
B．巨磁电阻的阻值随磁场的增强而明显增大
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻不可用来制作磁电传感器
二、多选题
9．某同学发现他居住的楼房中，楼梯上的过道灯在夜晚天黑时，用力拍掌灯就亮了；而白天怎样用力拍掌，灯都不能亮．后来老师告诉他：过道灯是由声传感器和光传感器同时来控制的，其原理图如图所示，下列关于声传感器和光传感器的说法正确的是（）
A．白天有光照时，光传感器自动闭合
B．夜晚无光照时，光传感器自动闭合
C．有人走动或发出声音时，声传感器自动闭合
D．无人走动或没有声音时，声传感器自动闭合

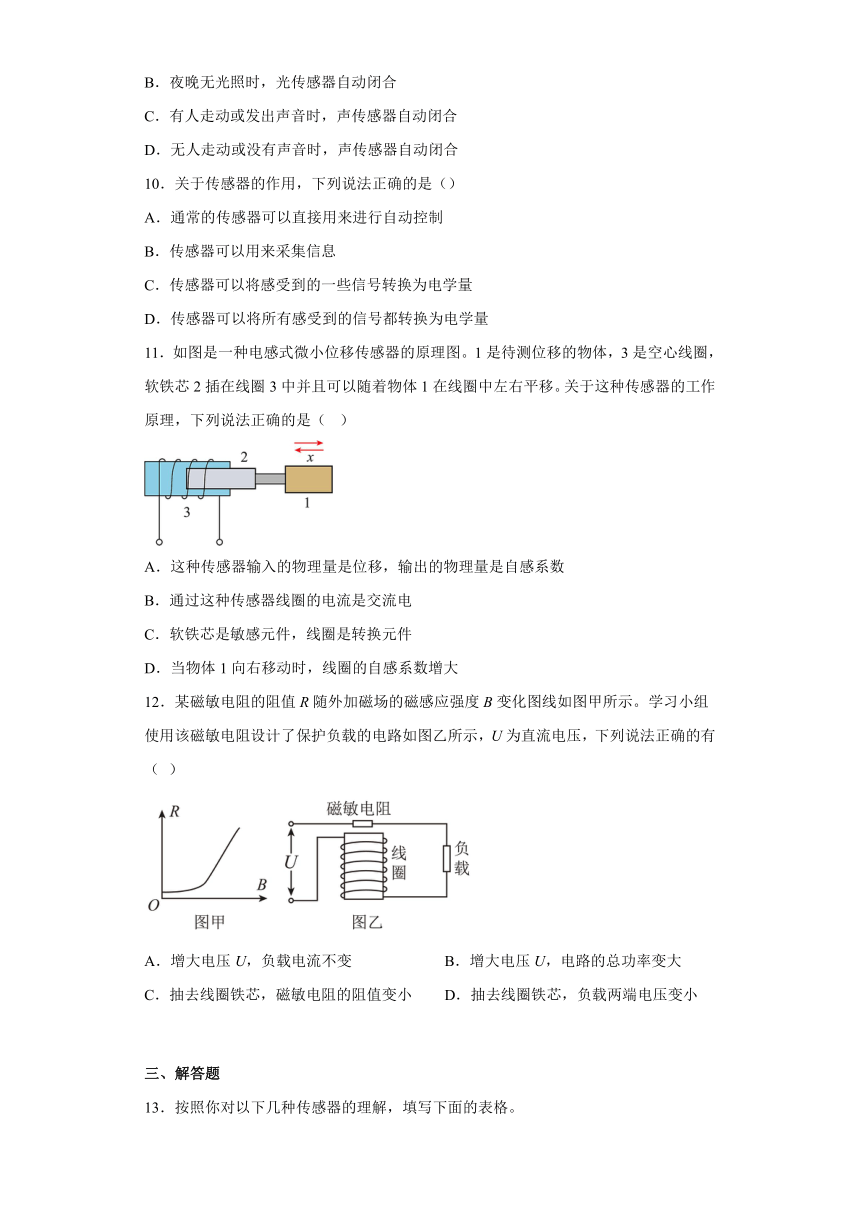

10．关于传感器的作用，下列说法正确的是（）
A．通常的传感器可以直接用来进行自动控制
B．传感器可以用来采集信息
C．传感器可以将感受到的一些信号转换为电学量
D．传感器可以将所有感受到的信号都转换为电学量
11．如图是一种电感式微小位移传感器的原理图。1是待测位移的物体，3是空心线圈，软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。关于这种传感器的工作原理，下列说法正确的是（ ）
A．这种传感器输入的物理量是位移，输出的物理量是自感系数
B．通过这种传感器线圈的电流是交流电
C．软铁芯是敏感元件，线圈是转换元件
D．当物体1向右移动时，线圈的自感系数增大
12．某磁敏电阻的阻值R随外加磁场的磁感应强度B变化图线如图甲所示。学习小组使用该磁敏电阻设计了保护负载的电路如图乙所示，U为直流电压，下列说法正确的有（ ）
A．增大电压U，负载电流不变 B．增大电压U，电路的总功率变大
C．抽去线圈铁芯，磁敏电阻的阻值变小 D．抽去线圈铁芯，负载两端电压变小
三、解答题
13．按照你对以下几种传感器的理解，填写下面的表格。
传感器名称 输入的物理量 输出的物理量
光敏电阻
热敏电阻
金属热电阻
电阻应变片
电容式位移传感器
14．图是一种电感式微小位移传感器的原理图。1是待测位移的物体，3是空心线圈，软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。这种传感器可以把被测物体位移的大小转换为线圈自感系数的大小，请定性说明它的工作原理，并尝试设计与线圈3相连的电路。
15．当前大量使用的磁敏器件是霍尔元件与集成电路制作在一起的磁传感器，它有以下两种。
(1)一种是“线性”的。它是将霍尔元件和放大器集成在一个芯片内，其输出的电压与感受到的磁感应强度成正比地连续变化。请你提出一种方案，利用它来测量电流的大小。
(2)另一种叫作“开关型”的。当磁场增强到一定程度时它才会输出高电势，而在磁场弱到一定程度时输出低电势，它只能像开关一样在高、低电势之间跃变。请你提出一种方案，利用它来测量物体的转速。
参考答案：
1．B
【详解】A．在电子秤中的应用电子秤所使用的测力装置是力传感器，它是把力信号转化为电压差信号，故A正确；
B．话筒是一种常用的声波传感器，其作用是声信号转换为电信号，故B错误；
C．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断。故C正确；
D．光敏电阻的工作原理实际上是传感器把光信号转换成电信号，故D正确；
故选B。
2．A
【详解】传感器能将非电学量按一定规律转换成电学量，选项A正确；金属热电阻是一种可以将热学量转换为电学量的传感器，选项B错误；干簧管是能够感知磁场的传感器，选项C错误；热敏电阻在温度升高时，电阻会变小，热敏电阻能把温度这个热学量转换为电阻这个电学量．故D错误；故选A．
3．C
【详解】物理传感器应用的是物理效应，比如光电效应、磁电效应等，能将被测信号量的微小变化转换成电信号，当弦振动时，线圈中产生感应电流，属于声音传感器，故C正确，ABD错误。
故选C。
4．B
【详解】检测驾驶员酒精含量，与声音、压力、温度无关，因此选用的是化学传感器，故B正确。
故选B。
5．C
【分析】传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．
【详解】传感器作为一种将其它形式的信号与电信号之间的转换装置，能将非电学量按一定规律转换成电学量．故A错误；干簧管是一种能够感知磁场的传感器．故B错误；热敏电阻在温度升高时，电阻会变小，热敏电阻能把温度这个热学量转换为电阻这个电学量．故C正确；金属热电阻是将温度转化为电阻，金属导体热电阻随温度的升高而增大；金属热电阻一般选用线性好，温度系数较小的材料制成．故D错误．故选C．
【点睛】该题考查几种常见的传感器的特点，传感器能够将其他信号转化为电信号，它们在生产生活中应用非常广泛，在学习中要注意体会．
6．B
【详解】A．光敏电阻是根据光照强度不同而电阻不同的性质，通过测量电阻的变化来确定光强的变化，故A错误；
B．干簧管能将磁场的信息转化为电学量，是一种磁性传感器，故B正确；
C．热敏电阻是根据温度升高而电阻减小的性质，通过测电阻的变化来确定温度的变化，故C错误；
D．电阻应变片是根据应变片在力的作用下形状变化而电阻变化的性质，通过测电阻的变化来确定力变化，故D错误。
故选B。
7．D
【详解】A.霍尔元件能够把磁学量转换为电学量，故A错误；
B.干簧管是一种能够感知磁场的传感器，故B错误；
C.话筒中的传感器将声音号转化成电信信号，故C错误；
D.传感器是通过非电学量转换成电学量来传递信号的，故D正确．
8．C
【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；根据灯泡的亮度变化，能够确定电路中电流的变化，进而知道巨磁电阻的阻值与磁场强度的关系．
【详解】A．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强．A错误．
BC．通电螺线管的磁性增强时，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的电阻变小了，即巨磁电阻的阻值随磁场的增强而变小．故B错误，C正确．
D．由C分析可知巨磁电阻可用来制作磁电传感器，D错误；
故选C．
【点睛】在控制电路中，滑片的移动是分析的入手点；在工作电路中，灯泡的亮度是确定电路中电流变化的一个隐含条件．
9．BC
【详解】天亮时光控开关自动断开，天黑时闭合；有人走动发出声音，声控开关闭合；两个开关同时闭合，灯就会自动亮，所以两个开关应相互影响同时符合闭合条件．
A. 白天有光照时，光传感器自动断开，故A错误；
B. 夜晚无光照时，光传感器自动闭合，故B正确；
C. 有人走动或发出声音时，声传感器自动闭合，故C正确；
D. 无人走动或没有声音时，声传感器自动断开，故D错误．
10．BC
【详解】A．传感器一定是通过非电学量转换成电学量来传递信号的，不能实现自动控制，所以A错误；
B．由于传感器可将非电学量转换成电学量，因此传感器也可以用来采集信息，所以B正确；
CD．传感器可以将感受到的一些信号转换为电学量，比如：光敏电阻在有光照射时，电阻会变小，所以C正确，D错误；
故选BC．
【点睛】传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．
11．BC
【详解】A．这种传感器输入的物理量是位移，输出的物理量是电流，选项A错误；
B．当软铁芯插入或拔出线圈时，在线圈中产生方向相反的电流，则通过这种传感器线圈的电流是交流电，选项B正确；
C．因软铁芯的移动导致线圈中产生感应电流，则软铁芯是敏感元件，线圈是转换元件，选项C正确；
D．当物体1向右移动时，软铁芯插入线圈的深度减小，则线圈的自感系数减小，选项D错误。
故选BC。
12．BC
【详解】AB．增大电压U，为保护负载，则磁敏电阻两端需要分压，即电压增大，则磁敏电阻的阻值增大，根据甲图可知磁感应强度增大，所以通过线圈的电流增大，根据
P=UI
可知电路的总功率P变大，故A错误，B正确；
CD．抽去线圈铁芯，线圈产生的磁感应强度减小，故磁敏电阻的阻值变小，则磁敏电阻两端的电压变小，而U不变，所以负载两端电压变大，故C正确，D错误。
故选BC。
13．见解析。
【详解】光敏电阻是将光照强度信号转化为电压（电阻）信号输出的；
热敏电阻是将温度信号转化为电学中的电压（电阻）信号输出的；
金属热电阻也是将温度信号转化为电压（电阻）信号输出的；
电阻应变片是将压力信号转化为电压（电阻）信号输出的；
电容式位移传感器，是将位移信号转化为电压（电容）信号输出的；
故如下表示：
传感器名称 输入的物理量 输出的物理量
光敏电阻 光照强度 电压
热敏电阻 温度 电压
金属热电阻 温度 电压
电阻应变片 压力 电压
电容式位移传感器 位移 电压
14．见解析。
【详解】线圈3中通入正弦变化的交流电，电路的电流不断变化，则线圈3内的磁场在不断变化，当软铁芯2插在线圈3中，导致磁场增强，从而通过电流的变化量来确定插入线圈的位移大小，当待测物体向左平移，因自感系数的增加，导致增加的磁场会阻碍线圈3的电流变化，则电流表的示数将减小。由以上分析可知，3中电路应接入交流电源和电流表，电路如图所示
15．（1）见解析；（2）见解析
【详解】（1）在软铁芯上绕制线圈2，磁传感器3置入铁芯的间隙中，并与数字电压表4相连，线圈2中通入的待测电流I越强，铁芯间隙中的磁感应强度就越大，则磁传感器输出的电压也越大。电路如图
（2）在转动物体1的边缘嵌入一个永久磁体2 ，磁传感器3固定在旁边，并与计数电路和显示屏4相连。物体每转动1周，传感器就输出1个电压脉冲，计数器显示的数字就增加1，配合秒表测出物体在时间t内转动的周数n，就可以计算出转速。电路如图
