5.3用传感器制作自动控制装置
一、单选题
1.驱动中国2018年6月19日消息,京东的智慧物流有20余台配送机器人上阵,开启了全球首次全场景常态化配送运营.该配送机器人能够识别红绿灯信号、规避道路障碍和来往车辆、主动礼让行人.机器人主动礼让行人,是利用了( )
A.力传感器 B.光传感器 C.温度传感器 D.声传感器
2.电热水器在使用过程中能按设置温度自动跳闸断电,是因为电热水器中安装了( )
A.光传感器 B.温度传感器
C.红外传感器 D.湿度传感器
3.下列生活中的传感器,把光信号变成电信号的是( )
A.走廊照明灯的声控开关 B.自动洗衣机中的压力传感装置
C.控制电视机开关的遥控器 D.电饭煲中控制加热和保温的温控器
4.下列有关传感器的说法正确的是 ( )
A.话筒是一种常用的声传感器,其作用是将电信号转换为声信号
B.楼梯口的电灯开关装的两种传感器是热敏电阻和光敏电阻
C.电子秤所使用的测力装置是力传感器
D.半导体热敏电阻常用作温度传感器,因为温度越高,它的电阻值越大
5.下列应用了光电传感器的是( )
A.商场里的自动玻璃门 B.夜间自动打开的路灯
C.自动恒温冰箱 D.楼梯口的夜间有声音时就亮的灯
6.下列有关传感器的说法中错误的是( )
A.霍尔元件是能够把磁感应强度转换为电压的一种磁传感器
B.光电鼠标利用了光传感器
C.电子秤称量物体质量是利用了力传感器
D.2020年初新冠肺炎疫情防控阻击战中,枪式测温仪成了体温检测的“哨兵”,是利用了温度传感器

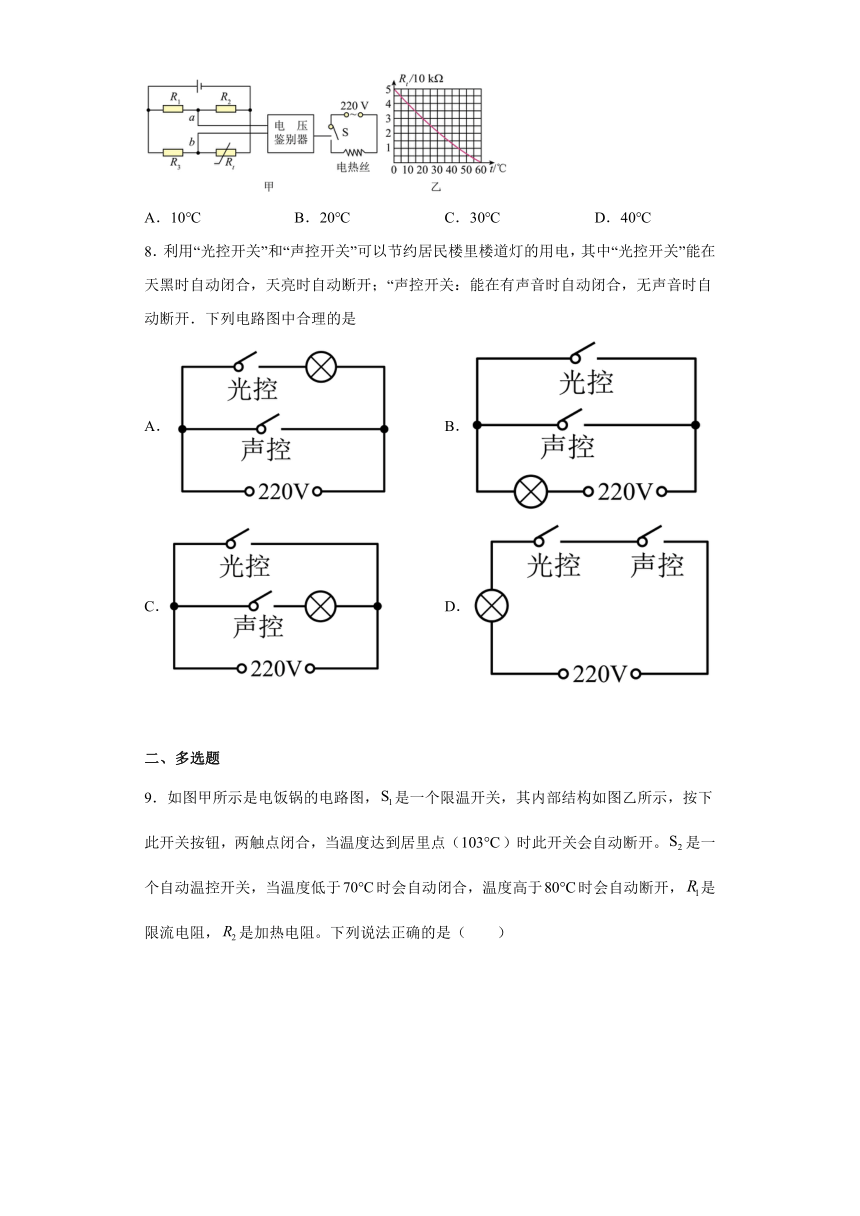

7.如图所示,甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图,箱内的电阻、、 ,为热敏电阻,它的电阻随温度变化的图线如图乙所示,当a、b两点间的电压时,电压鉴别器会令开关 S接通,恒温箱内的电热丝发热,使箱内温度升高;当a、b两点间的电压时,电压鉴别器会令开关S断开,停止加热,则恒温箱内的温度可保持在( )
A.10℃ B.20℃ C.30℃ D.40℃
8.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关:能在有声音时自动闭合,无声音时自动断开.下列电路图中合理的是
A. B.
C. D.
二、多选题

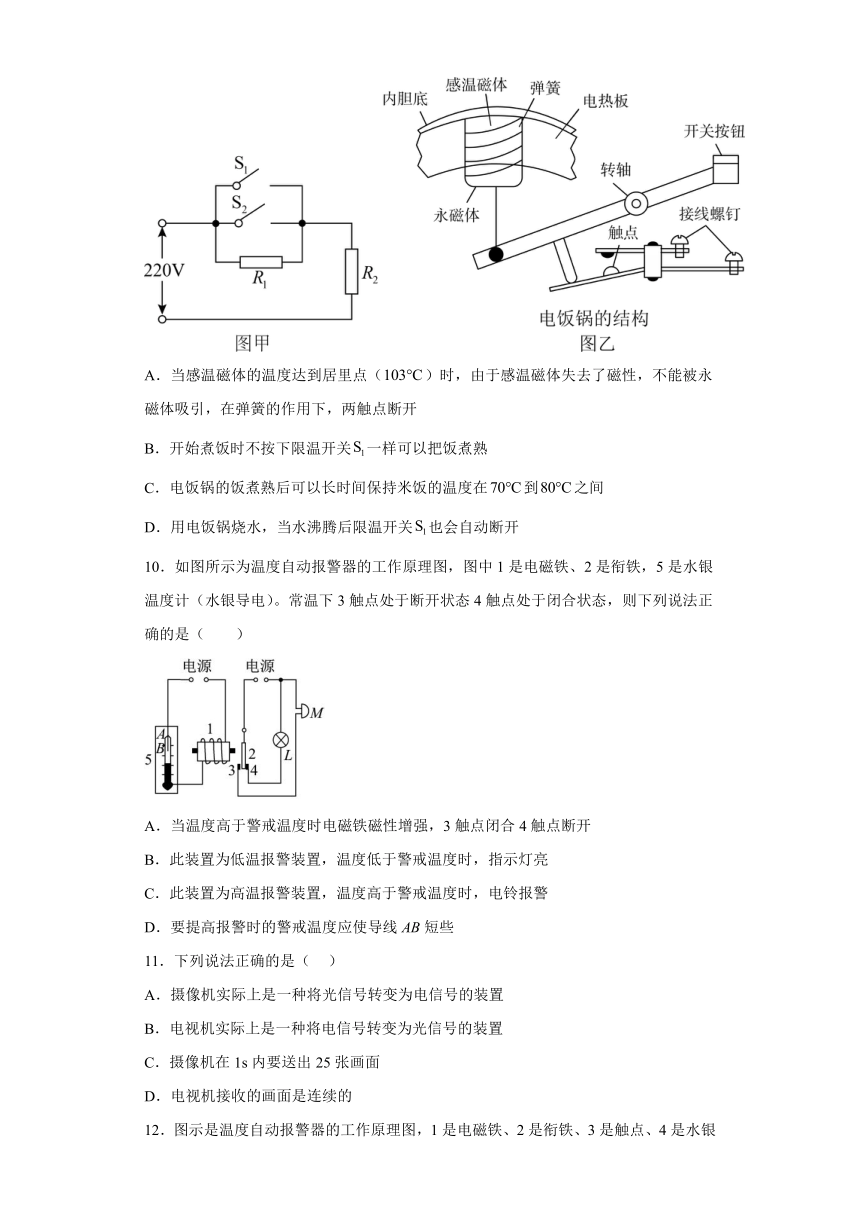

9.如图甲所示是电饭锅的电路图,是一个限温开关,其内部结构如图乙所示,按下此开关按钮,两触点闭合,当温度达到居里点()时此开关会自动断开。是一个自动温控开关,当温度低于时会自动闭合,温度高于时会自动断开,是限流电阻,是加热电阻。下列说法正确的是( )
A.当感温磁体的温度达到居里点()时,由于感温磁体失去了磁性,不能被永磁体吸引,在弹簧的作用下,两触点断开
B.开始煮饭时不按下限温开关一样可以把饭煮熟
C.电饭锅的饭煮熟后可以长时间保持米饭的温度在到之间
D.用电饭锅烧水,当水沸腾后限温开关也会自动断开
10.如图所示为温度自动报警器的工作原理图,图中1是电磁铁、2是衔铁,5是水银温度计(水银导电)。常温下3触点处于断开状态4触点处于闭合状态,则下列说法正确的是( )
A.当温度高于警戒温度时电磁铁磁性增强,3触点闭合4触点断开
B.此装置为低温报警装置,温度低于警戒温度时,指示灯亮
C.此装置为高温报警装置,温度高于警戒温度时,电铃报警
D.要提高报警时的警戒温度应使导线AB短些
11.下列说法正确的是( )
A.摄像机实际上是一种将光信号转变为电信号的装置
B.电视机实际上是一种将电信号转变为光信号的装置
C.摄像机在1s内要送出25张画面
D.电视机接收的画面是连续的
12.图示是温度自动报警器的工作原理图,1是电磁铁、2是衔铁、3是触点、4是水银温度计则下列说法正确的是( )
A.当温度低于警戒温度时,电铃报警
B.当温度高于警戒温度时,电铃报警
C.当温度低于警戒温度时,指示灯亮
D.当温度高于警戒温度时,指示灯亮
三、解答题
13.用负温度系数的热敏电阻作为传感器,设计一个简单的自动控制装置,可供选择的器材如下:热敏电阻、小灯泡(或门铃)、电池组、继电器、滑动变阻器、开关,导线等。要求:温度高时,灯泡亮或门铃报警。请选出需要的器材,画出原理图,并作简要说明。
14.有一仪器中电路如图所示,其中M是质量较大的金属块,将仪器固定在一辆汽车上,汽车启动时和急刹车时,发现其中一盏灯亮了,试分析是哪一盏灯亮了.

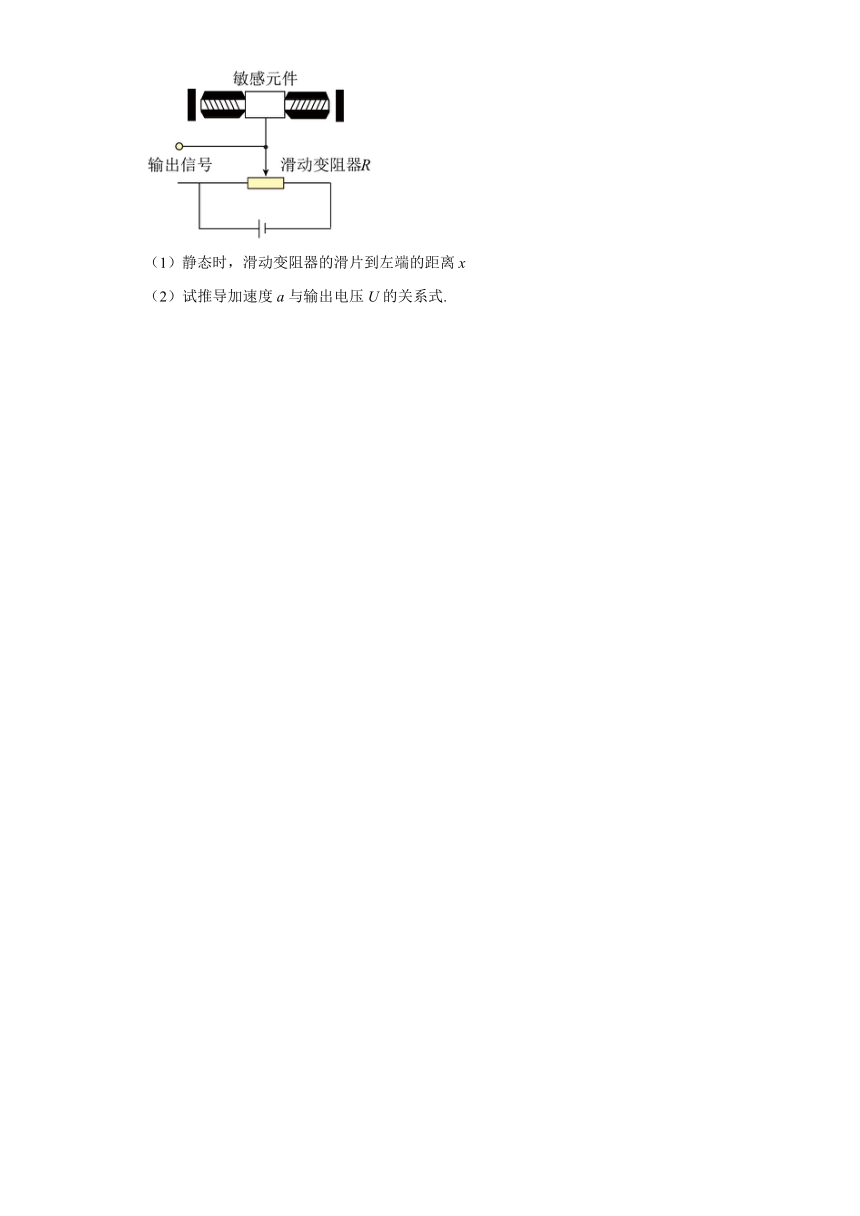

15.加速度计是测定物体加速度的仪器.在现代科技中,它已成为导弹、飞机、潜艇或宇宙飞船等制导系统的信息源.图为应变式加速度计的示意图.当系统加速时,加速度计中的敏感元件也处于加速状态.敏感元件由两弹簧连接并架在光滑支架上,支架与待测系统固定在一起,敏感元件的下端与滑动变阻器R上自由滑动的滑片连接在一起,当系统加速运动时,敏感元件发生位移并转换为电信号输出.已知敏感元件是绝缘体,它的质量为m,两侧弹簧的劲度系数均为k,电源电动势为E,电源内阻不计,滑动变阻器的总电阻值为R,有效长度为l,静态时,输出电压为U0,试求:
(1)静态时,滑动变阻器的滑片到左端的距离x
(2)试推导加速度a与输出电压U的关系式.
参考答案:
1.C
【详解】人体是有温度的,机器人主动礼让行人就是利用了温度传感器的原理,故C正确,ABD错误.
2.B
【详解】电热水器在使用过程中能按设置温度自动跳闸断电,是因为电热水器中安装了温度传感器,当热水器内温度到达一定值时,温度传感器作用使得断电,故选B.
3.C
【详解】A.声控开关是声音传感器,将声音信号变成电信号,故A错误;
B.压力传感装置将压力信号转化为电信号,故B错误;
C.电视机遥控器是光传感器,将光信号变成电信号,故C正确;
D.温控器是将温度信号转化为电路的通断,故D错误。
故选C。
4.C
【详解】话筒是一种常用的声传感器,其作用是将声信号转换为电信号,选项A错误;楼梯口的电灯开关装的两种传感器是声敏电阻和光敏电阻,选项B错误;电子秤所使用的测力装置是力传感器,选项C正确;半导体热敏电阻常用作温度传感器,因为温度越高,它的电阻值越小,选项D错误;故选C.
5.B
【详解】A.商场里的自动玻璃门是应用红外线传感器工作的,故A错误;
B.夜幕降临时,路边上的路灯就会自动亮起,说明控制电路的是光敏元件,应用了光传感器,故B正确;
C.自动恒温冰箱都是应用温度传感器工作的,故C错误;
D.夜间楼梯口有声音就亮的灯,使用了声控开关,是一种压力传感器,故D错误。
故选B。
6.D
【详解】A.霍尔元件是能够把磁感应强度转换为电压的一种磁传感器,故A正确,不符合题意;
B.光电鼠标利用了光传感器,故B正确,不符合题意;
C.电子秤称量物体质量是利用了力传感器,故C正确,不符合题意;
D.枪式测温仪是根据人体辐射的红外线来测温的,没有利用温度传感器,故D错误,符合题意。
故选D。
7.C
【详解】通过审题可知是电压的临界点,对应着开关S的动作,而开关的动作对应着温度的上升或下降。由电路分析可知,在、、给定的条件下,热敏电阻的阻值决定了的正负。设电源负极的电势为零,则a点电势
,
b点电势
,
其中U为路端电压,令,即,则可得
,
代入数据解得,由图乙得对应的温度为30℃,故选项C正确,ABD错误
故选C。
8.D
【分析】电路中开关控制用电器时,开关和用电器是串联的.光控开关和声控开关同时控制一盏灯,同时符合光暗到一定程度,而且有一定的声音时电灯才发光,两个开关和灯泡应该是串联的.
【详解】A、当声控开关闭合时,电灯被短路,电灯不亮.不符合题意.
B、光控开关和声控开关是并联的,光暗到一定程度或有声音时都能使电灯发光.不符合题意.
C、当光控开关闭合时,电灯被短路,电灯不亮.不符合题意.
D、光控开关、声控开关和电灯是串联的,光控开关、声控开关同时闭合时电路形成通路,电灯发光.符合题意.
故选D.
9.AC
【详解】A.当感温磁体的温度达到居里点()时,由于感温磁体失去了磁性,不能被永磁体吸引,从而在弹簧的作用下,使得两触点断开,故A正确;
BC.如果开始煮饭时不按下限温开关,由于的作用,当锅内温度低于时会自动闭合,从而对锅加热,但当温度高于时会自动断开,使电饭锅处于保温状态,因此锅内的温度会控制在到之间,而无法将饭煮熟,故B错误;C正确;
D.用电饭锅烧水,水沸腾后水的温度会保持不变,锅底温度不能达到居里点(),因此限温开关,不会自动断开,故D错误。
故选AC。
10.ACD
【分析】考查传感器的应用。
【详解】A.当温度高于警戒温度时电磁铁线圈通电,由于电磁感应2会脱离4接触3,故A正确;
BC.当温度升高时水银膨胀,到达设定高度后左侧电路接通,右侧3触电接通,电铃报警,故B错误,C正确;
D.要提高报警时的警戒温度,应让水银在更高温度下接通电路,所以应使导线AB短些,故D正确。
故选ACD。
11.ABC
【详解】AB.摄像机通过拍摄景物的光信号,再通过特殊装置(扫描)转变为电信号,电视机通过显像管将接收到的电信号再转变为光信号,最后还原为图像和景物,AB正确;
CD.摄像机在1s内要传送25张画面,电视机每秒要接收到25张画面,不是连续的,由于画面更换迅速和视觉暂留,我们感觉到的便是活动的图像,C正确,D错误。
故选ABC。
12.BC
【详解】AB.当温度升高时,水银柱升高。当温度计高于警戒温度时,左侧电路接通,电磁铁吸引衔铁,使衔铁与3接通,电铃报警,A错误,B正确;
CD .当温度计低于警戒温度时,左侧电路不接通,衔铁与2接通,指示灯亮,C正确,D错误;
故选BC。
13.原理图如图所示,其工作过程是:闭合开关S,把继电器、热敏电阻和电池组接通,由于热敏电阻的温度较低,它的阻值较大,使通过继电器的电流较小,不足以把铁片吸下来,所以小灯泡中没有电流通过,是熄灭的;当热敏电阻的温度升高到某一特定值后,它的阻值迅速减小,使通过继电器的电流迅速增大,电磁铁产生较强的磁场将铁片吸下来与触点P连接,将小灯泡与电池组接通,小灯泡发光。当热敏电阻的温度降到某特定温度以下时,它的电阻值迅速增大,使通过继电器的电流减小,铁片被弹簧拉动而离开触点P,小灯泡熄灭。这样,由热敏电阻的温度变化可引起继电器回路的电流变化,从而达到控制小灯泡亮、灭的目的。
【详解】假设用热敏电阻来控制一个小灯泡的点亮和熄灭。电池组的输出电压要等于继电器的工作电压,但是高于小灯泡的额定电压,可以用一个滑动变阻器和小灯泡串联来调节,其工作原理如下图所示,这样可以共用一个电池组。所选取的器材有继电器、热敏电阻、开关,电池组、滑动变阻器、小灯泡和连接导线等。根据题目要求,设计原理图如图所示
其工作过程是:闭合开关S,把继电器、热敏电阻和电池组接通,由于热敏电阻的温度较低,它的阻值较大,使通过继电器的电流较小,不足以把铁片吸下来,所以小灯泡中没有电流通过,是熄灭的;当热敏电阻的温度升高到某一特定值后,它的阻值迅速减小,使通过继电器的电流迅速增大,电磁铁产生较强的磁场将铁片吸下来与触点P连接,将小灯泡与电池组接通,小灯泡发光。当热敏电阻的温度降到某特定温度以下时,它的电阻值迅速增大,使通过继电器的电流减小,铁片被弹簧拉动而离开触点P,小灯泡熄灭。这样,由热敏电阻的温度变化可引起继电器回路的电流变化,从而达到控制小灯泡亮、灭的目的。
14.汽车启动时绿灯亮,急刹车时红灯亮
【详解】汽车启动时,金属块M由于惯性,相对汽车向后运动,绿灯所在的支路被接通,所以绿灯亮;汽车急刹车时,由于惯性,金属块M相对汽车向前运动,红灯所在的支路被接通,所以红灯亮。
15.(1) ;(2)
【详解】(1)设静态时滑动变阻器的滑片距左端为x,则敏感元件的输出电压为
得
(2)再设系统向左加速时滑片右移△x,则敏感元件的动力学方程为
2k△x=ma
此时敏感元件的输出电压为
综合可得
若U>U0,系统的加速度方向水平向左;若U<U0,系统的加速度方向水平向右。
考点:闭合电路的欧姆定律
