(共21张PPT)
第四章 光
4.2 全反射
选择性必修 第一册

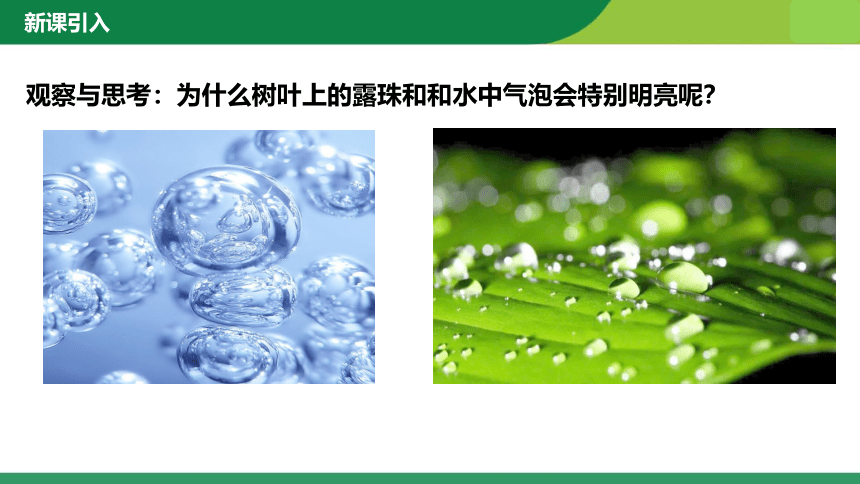

观察与思考：为什么树叶上的露珠和和水中气泡会特别明亮呢？
新课引入

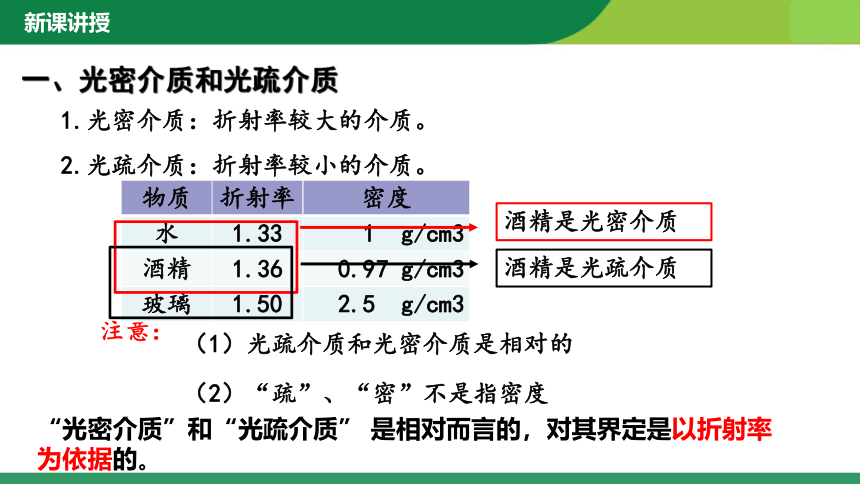

一、光密介质和光疏介质
新课讲授
1.光密介质：折射率较大的介质。
2.光疏介质：折射率较小的介质。
（1）光疏介质和光密介质是相对的
（2）“疏”、“密”不是指密度
注意：
物质 折射率
水 1.33
酒精 1.36
玻璃 1.50
密度
1 g/cm3
0.97 g/cm3
2.5 g/cm3
酒精是光密介质
酒精是光疏介质
“光密介质”和“光疏介质” 是相对而言的，对其界定是以折射率为依据的。
新课讲授
观察实验现象：
光从光密介质进入光疏介质
（1）折射角逐渐 ；
（2）折射光线亮度逐渐 ；
（3）反射角逐渐 ；
（4）反射光线亮度逐渐 ；
（5）当入射角增大到某一角度时，折射光线 ，所有光线全部反射。
当光从玻璃（光密介质）射向空气（光疏介质），随着入射角的逐渐增大的过程中：
增大
减弱
增大
增强
消失
新课讲授
实验现象：
新课讲授
观察实验现象：
光从光疏介质进入光密介质
当入射角增大到某一角度时，折射光线 不消失 ，部分光线被反射。
新课讲授

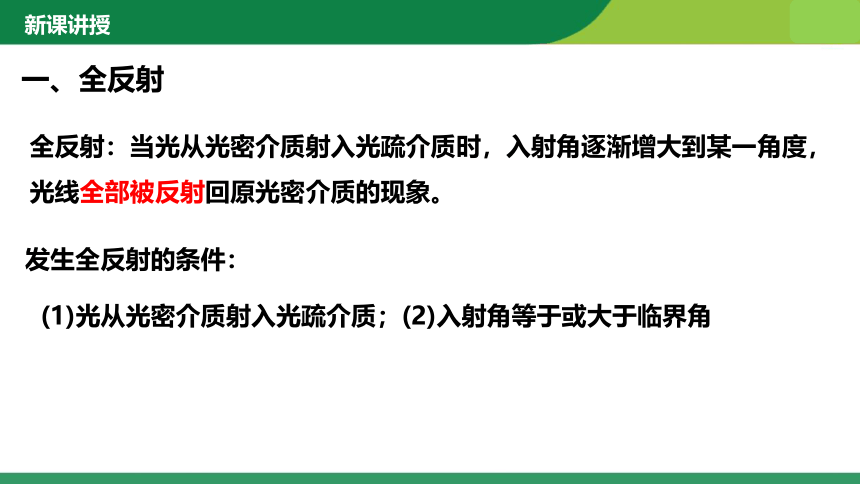

一、全反射
全反射：当光从光密介质射入光疏介质时，入射角逐渐增大到某一角度，光线全部被反射回原光密介质的现象。
发生全反射的条件：
(1)光从光密介质射入光疏介质；(2)入射角等于或大于临界角
界面
真空
介质
法线
C
由折射率可得：
新课讲授
一、全反射
临界角的正弦值：
临界角：当光从光密介质射入光疏介质时，折射角等于900角时的入射角叫做临界角。用C表示。
观察与思考：为什么树叶上的露珠和和水中气泡会特别明亮呢
【例题】在潜水员看来，岸上的所有景物都出现在一个倒立的圆锥里，为什么？这个圆锥的顶角是多大？
新课讲授
C
C
几乎贴着水面射入水里的光线，在潜水员看来是从折射角为C的方向射来的，水面上其他方向射来的光线，折射角都小于C。
水的折射率为1.33 所以C=48.80
则有圆锥顶角θ=2C=97.60
C
C
新课讲授
新课讲授
二、全反射棱镜
1.横截面为等腰直角三角形的棱镜。
新课讲授
二、全反射棱镜
2.作用：改变光的方向，可使光的传播方向改变90°或180°
3.特点：
①当光垂直于它的任意一个界面射入后，都会在其内部发生全反射，与平面镜相比，它的反射率很高。
②反射面不必涂敷任何反光物质。
二、全反射棱镜
新课讲授
二、全反射棱镜
新课讲授
望远镜
潜望镜
4.应用：
新课讲授
观察光在弯曲的有机玻璃中传播的路径
3.优点：容量大、衰减小、抗干扰性强
三、光导纤维
1.原理：全反射
2.构造：由折射率较高的玻璃内芯和折射率较低的外层透明介质组成，因为内芯的折射率比外套的大，所以，光传播时在内芯与外套的界面上发生全反射。
新课讲授
新课讲授
观察光在光导纤维中的传播实验
4.应用：
医用内窥镜
光纤通讯
新课讲授
新课讲授
做一做：水流导光
课堂小结
