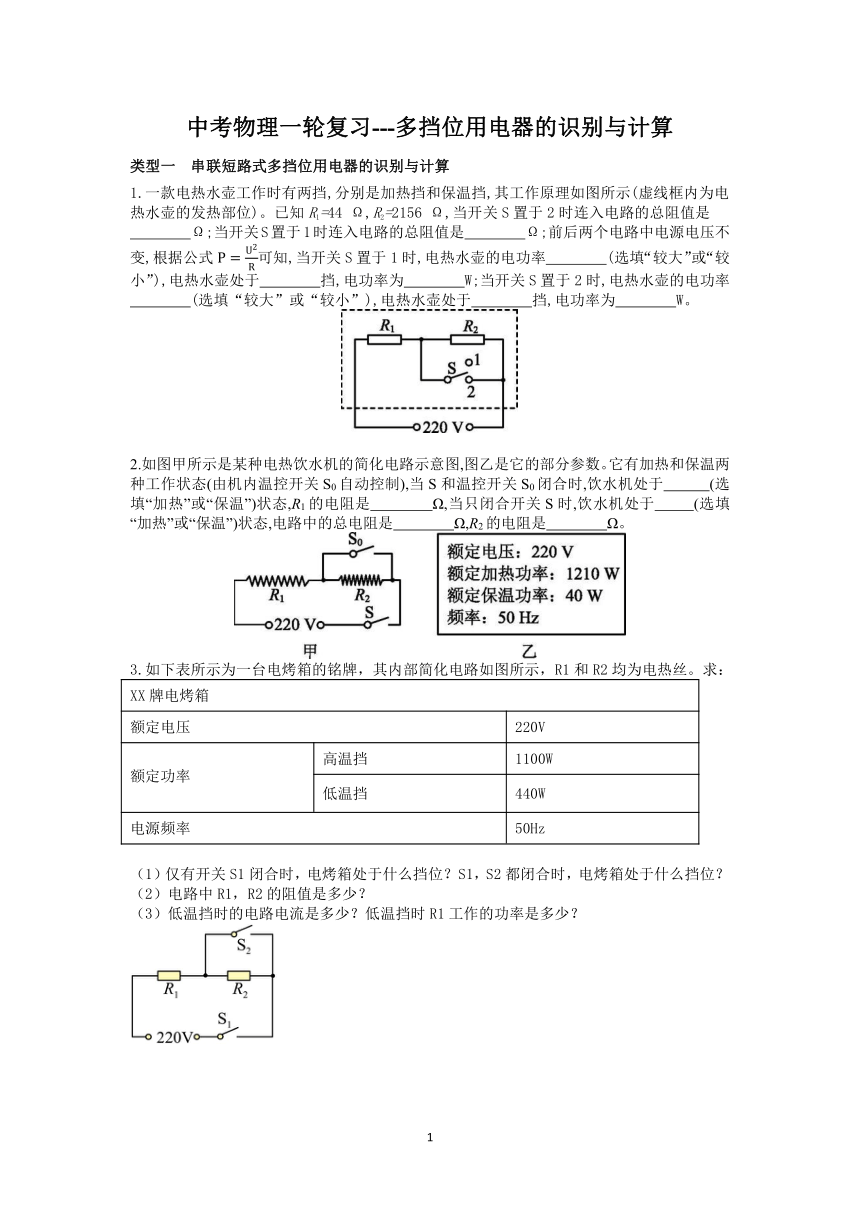

中考物理一轮复习---多挡位用电器的识别与计算
类型一　串联短路式多挡位用电器的识别与计算
1.一款电热水壶工作时有两挡,分别是加热挡和保温挡,其工作原理如图所示(虚线框内为电热水壶的发热部位)。已知R1=44 Ω,R2=2156 Ω,当开关S置于2时连入电路的总阻值是
　　　　Ω;当开关S置于1时连入电路的总阻值是　　　　Ω;前后两个电路中电源电压不变,根据公式可知,当开关S置于1时,电热水壶的电功率　　　　(选填“较大”或“较小”),电热水壶处于　　　　挡,电功率为　　　　W;当开关S置于2时,电热水壶的电功率
　　　　(选填“较大”或“较小”),电热水壶处于　　　　挡,电功率为　　　　W。
2.如图甲所示是某种电热饮水机的简化电路示意图,图乙是它的部分参数。它有加热和保温两种工作状态(由机内温控开关S0自动控制),当S和温控开关S0闭合时,饮水机处于　　　(选填“加热”或“保温”)状态,R1的电阻是　　　　Ω,当只闭合开关S时,饮水机处于　 　(选填“加热”或“保温”)状态,电路中的总电阻是　　　　Ω,R2的电阻是　　　　Ω。
3.如下表所示为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
XX牌电烤箱
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
电源频率 50Hz
（1）仅有开关S1闭合时，电烤箱处于什么挡位？S1，S2都闭合时，电烤箱处于什么挡位？
（2）电路中R1，R2的阻值是多少？
（3）低温挡时的电路电流是多少？低温挡时R1工作的功率是多少？

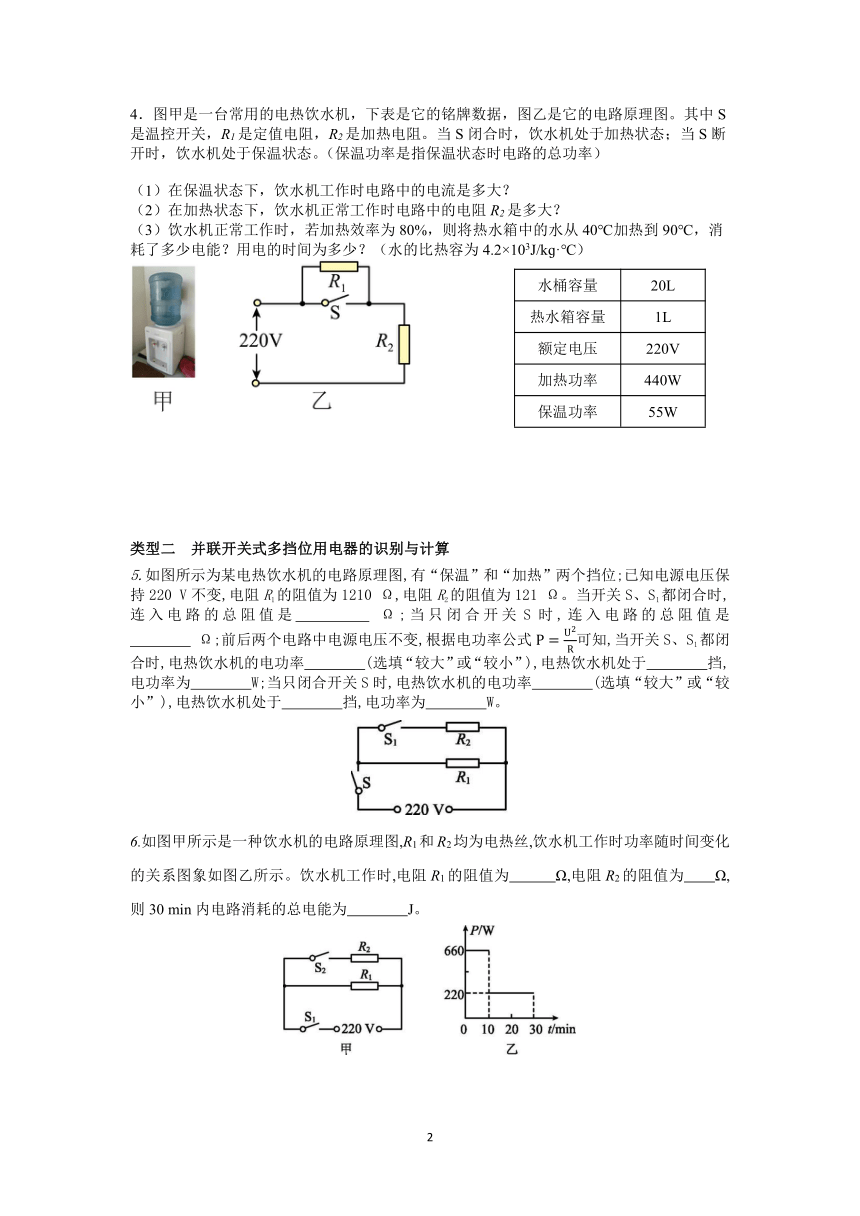

4．图甲是一台常用的电热饮水机，下表是它的铭牌数据，图乙是它的电路原理图。其中S是温控开关，R1是定值电阻，R2是加热电阻。当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保温状态。（保温功率是指保温状态时电路的总功率）
（1）在保温状态下，饮水机工作时电路中的电流是多大？
（2）在加热状态下，饮水机正常工作时电路中的电阻R2是多大？
（3）饮水机正常工作时，若加热效率为80%，则将热水箱中的水从40℃加热到90℃，消耗了多少电能？用电的时间为多少？（水的比热容为4.2×103J/kɡ·℃）
水桶容量 20L
热水箱容量 1L
额定电压 220V
加热功率 440W
保温功率 55W
类型二　并联开关式多挡位用电器的识别与计算
5.如图所示为某电热饮水机的电路原理图,有“保温”和“加热”两个挡位;已知电源电压保持220 V不变,电阻R1的阻值为1210 Ω,电阻R2的阻值为121 Ω。当开关S、S1都闭合时,连入电路的总阻值是　　　　 Ω;当只闭合开关S时,连入电路的总阻值是
　　　　 Ω;前后两个电路中电源电压不变,根据电功率公式可知,当开关S、S1都闭合时,电热饮水机的电功率　　　　(选填“较大”或“较小”),电热饮水机处于　　　　挡,电功率为　　　　W;当只闭合开关S时,电热饮水机的电功率　　　　(选填“较大”或“较小”),电热饮水机处于　　　　挡,电功率为　　　　W。
6.如图甲所示是一种饮水机的电路原理图,R1和R2均为电热丝,饮水机工作时功率随时间变化的关系图象如图乙所示。饮水机工作时,电阻R1的阻值为　　　Ω,电阻R2的阻值为　　Ω,则30 min内电路消耗的总电能为　　　　J。
7．如图甲为某款电热水壶，其电路原理图及主要参数如图乙及表格所示，有加热和保温两个挡位，其内部电路由发热电阻R1和R2组成，R1=20R2；求
电压 220V/50Hz
容量 1升
保温挡 55W
加热挡
（1）R1的阻值是多少；
（2）加热挡的电功率是多大；
（3）在额定电压下，加热挡工作时将1kg、初温20℃的水加热至75℃需要多长时间？（假设电热全部被水吸收）
8．如图甲是某品牌多功能电热养生壶，如图乙为其简化的电路图。电热养生壶为了煮制不同的食材，设有“高速挡”、“中速挡”和“低速挡”三个挡位，铭牌参数见表格，其中“中速挡”和“低速挡”功率模糊不清。已知电阻R2=80Ω。求：
额定电压 220V
功率选择 高速挡 中速挡 低速挡
1815W ×××W ×××W
（1）养生壶在高速挡正常工作10s消耗的电能为多少焦？
（2）R1的阻值为多少Ω；
（3）在某用电高峰期，若家庭电路中只有电热养生壶在“低速挡”工作，标有“3000imp/（kW h）”的电能表指示灯用时6min闪烁150次，此时家庭电路两端的实际电压为多少V？
、
类型三　多触点开关式多挡位用电器的识别与计算
9.小明家买了一台电烤箱,有低、中、高三个挡位的发热功率,如图所示是其内部简化电路图,开关S1可分别与触点a、b接触。电阻R1的阻值为48.4 Ω,电阻R2的阻值为
96.8 Ω,且电源电压保持不变。请你分析:
(1)当开关S1置于b端、S2断开时,R1与R2　　　　联,此时连入电路的总阻值　　　　(选填“最大”或“最小”),电源电压不变,根据电功率的公式P=可知,此时电功率　　　　(选填“最大”或“最小”),为　　　　温挡。
(2)当开关S1置于a端、S2闭合时,R1与R2　　　　联,此时连入电路的总阻值　　　　(选填“最大”或“最小”),电源电压不变,根据电功率的公式P=可知,此时电功率　　　　(选填“最大”或“最小”),为　　　　温挡。
(3)当开关S1置于b端、S2闭合时,电路为R1的简单电路,为　　　　温挡。
10．如图所示，甲是某型号电烧水壶内部电路原理图（具有加热和保温功能），乙则是其正常工作时电功率与时间的关系图像。求：
（1）电水壶正常保温20min消耗的电能；
（2）电水壶给2kg的水正常加热10min，水从20℃升高到70℃时，电水壶的电热效率是多少？
（3）某次用电高峰时，实际电压只有198V，此时使用电水壶加热的实际电功率是多少？
XX牌电暖器
额定电压 220V
额定功率 低温挡 440W
中温档
高温挡 1210W
频率 50Hz
11．重庆今年的冬季特别冷，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时，电暖器为“低温”挡。（R1>R2）
求
（1）R1的阻值；
（2）“中温”挡正常工作100s，电流产生的热量；
（3）在用电高峰期，家庭电路中电压会低于220V，小文想知道高峰期时候的电压，他只让电暖器处于高温挡单独工作，表盘示数使用前后如图丙、丁所示，通过表盘显示的数据计算出使用期间的实际电压为多少V？（已知商用电费单价为0.6元/kW·h）
12．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小明同学家的电中药壶，有“猛火”和“文火”两个挡位，工作电路简化为图乙所示，其中S'为挡位开关，R1、R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时，红灯亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为220V，文火挡的额定功率为242W，R2=180Ω。
（1）判断B灯是红灯还是绿灯？
（2）电中药壶猛火挡的额定功率是多少？
（3）暑假的一天晚上，小明将电中药壶插上220V电源，帮奶奶熬药，先用猛火挡加热5min至沸腾后，再用文火挡慢熬50min，共消耗电能是多少？
13．如图甲所示是一款加热杯，可以通过控制开关实现高、中、低三挡加热，其简化电路图如图乙所示。R1、R2、R3均为电热丝，已知R1=176Ω，加热杯的部分参数如表所示。[已知：]
求：（1）R2的阻值是多少？
（2）加热杯的低温挡功率是多少？
（3）若不计热量损失，加热杯使用高温挡加热，要使1kg水从20℃升高到100℃，需要多长时间？（计算结果保留一位小数）
额定电压 220V
高温挡功率 1100W
中温挡功率 440W
低温挡功率
容量 1L
14.如图所示为一个电吹风的简易电路,R1、R2为发热用的电阻丝,M为带动风扇转动的电动机,开关S2上扇形的金属片可与触点1、2、3、4接通。只闭合S1时,风扇吹冷风,此时回路中的电流为0.1 A;在保持S1闭合的情况下,转动S2,若使S2与2、3接通,风扇吹暖风;若使S2与3、4接通,风扇吹热风。
(1)求吹冷风时,电路消耗的电功率。
(2)吹暖风时,电阻丝的功率为吹冷风时电吹风电功率的5.5倍;吹热风时,电阻丝的功率为吹暖风时电阻丝功率的10倍,求R1、R2的阻值。
