2023年中考物理总复习实验专题01　仪器使用与读数（北师大版、含答案）

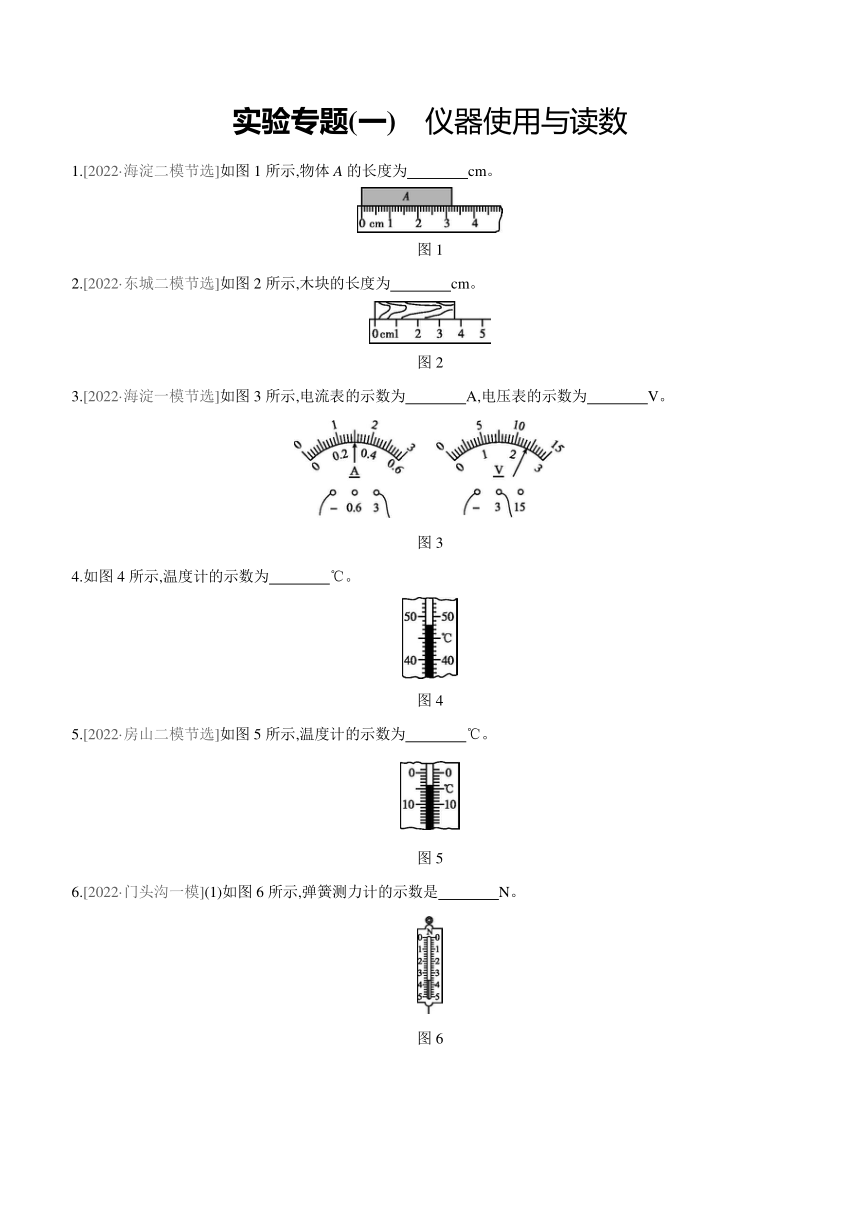

实验专题(一)　仪器使用与读数　　　　　　　　　　 　　　　　　　
1.[2022·海淀二模节选]如图1所示,物体A的长度为　　　　cm。
图1
2.[2022·东城二模节选]如图2所示,木块的长度为　　　　cm。
图2
3.[2022·海淀一模节选]如图3所示,电流表的示数为　　　　A,电压表的示数为　　　　V。
图3
4.如图4所示,温度计的示数为　　　　℃。
图4
5.[2022·房山二模节选]如图5所示,温度计的示数为　　　　℃。
图5
6.[2022·门头沟一模](1)如图6所示,弹簧测力计的示数是　　　　N。
图6
(2)如图7所示,电阻箱的示数是　　　 W。
图7
(3)如图8所示,电能表的示数是　　　　kW·h。
图8
(4)如图9所示,体温计的示数为　　　　℃。
图9
7.[2022·大兴一模]小明在实验室用天平和量筒测量一个金属块的密度。
(1)小明先用调节好的天平测量金属块的质量。他把金属块放在天平的左盘中,当天平右盘中的砝码和游码在标尺上的位置如图10所示时,天平的横梁水平平衡,则被测金属块的质量是　　　　g。
图10
(2)小明测量金属块体积的过程如图11所示,则金属块的体积是　　　　cm3。
图11
(3)根据小明测得的数据可求出金属块的密度为　　　　g/cm3。
答案
1.3.20
2.3.7
3.1.5　2.4
4.48
5.-4
6.(1)3.6　(2)55　
(3)2 161.8　(4)37.3
7.(1)53.4　(2)6　(3)8.9
[解析](1)由图甲可知,金属块的质量为20 g+20 g+10 g+3.4 g=53.4 g。
(2)金属块的体积为V=V乙-V甲=26 mL-20 mL=6 mL=6 cm3。
(3)金属块的密度ρ==8.9 g/cm3。
