中考专题复习—电路的故障分析
图片预览
文档简介

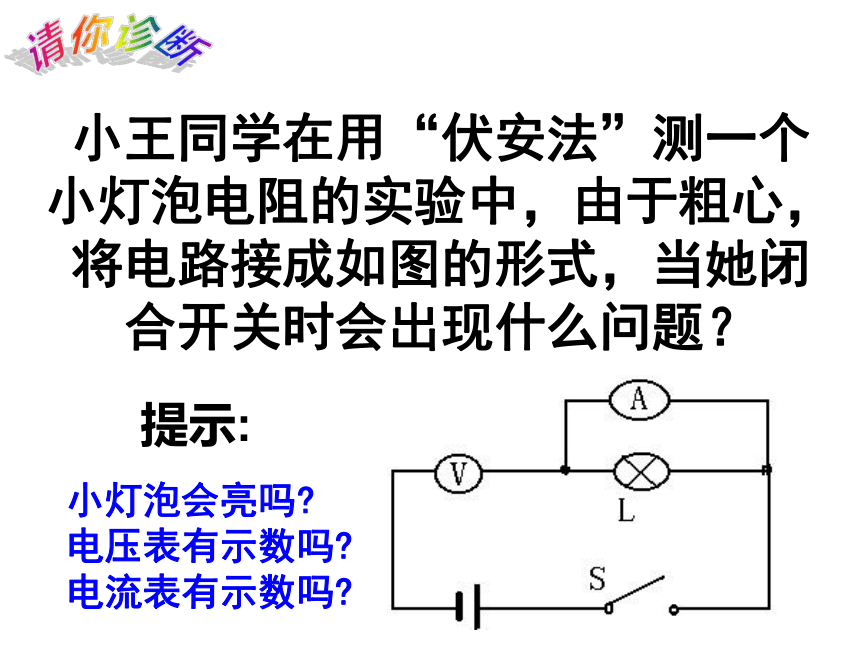

课件19张PPT。小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？请你诊断小灯泡会亮吗?
电压表有示数吗?

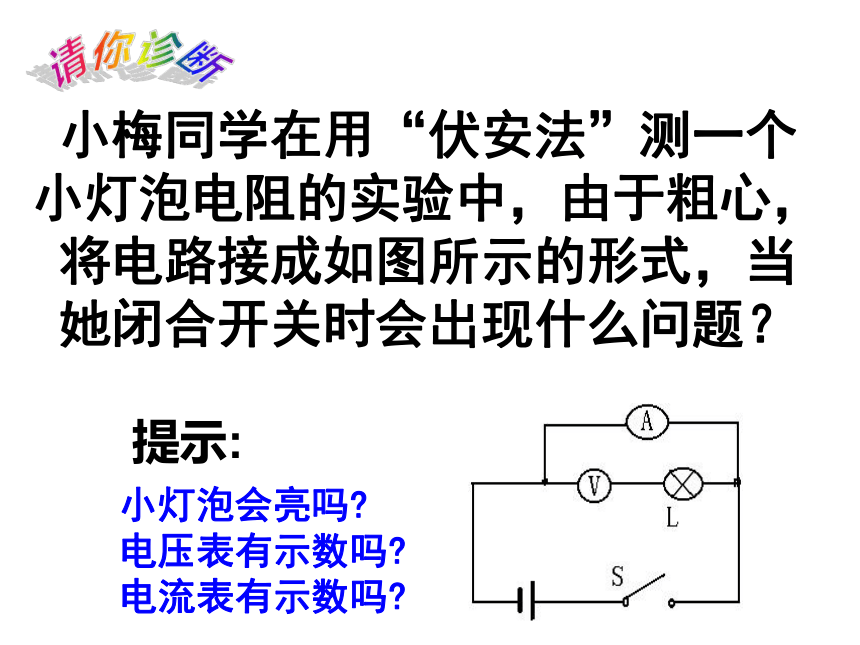

电流表有示数吗?提示:小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？请你诊断小灯泡会亮吗?
电压表有示数吗?
电流表有示数吗?提示:1.在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏

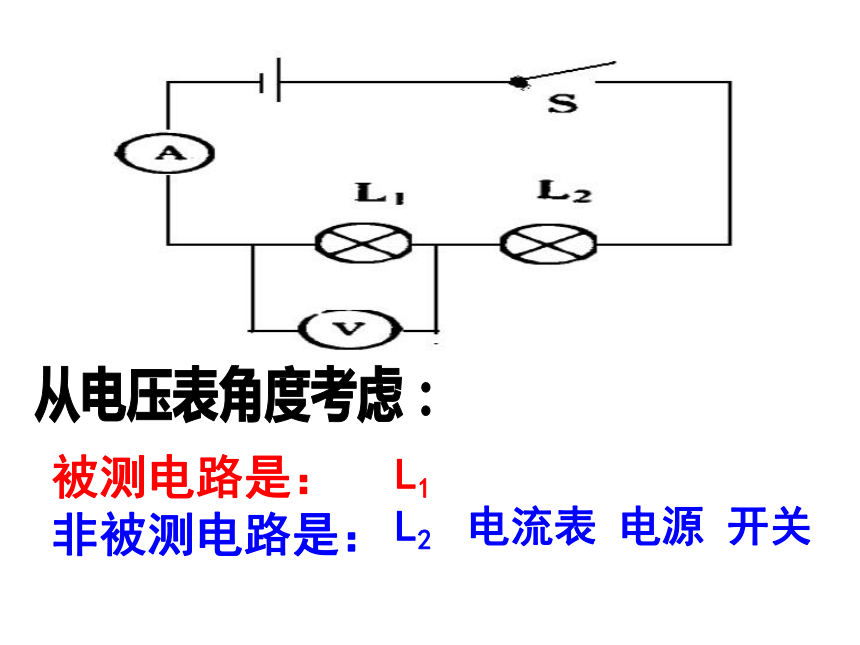

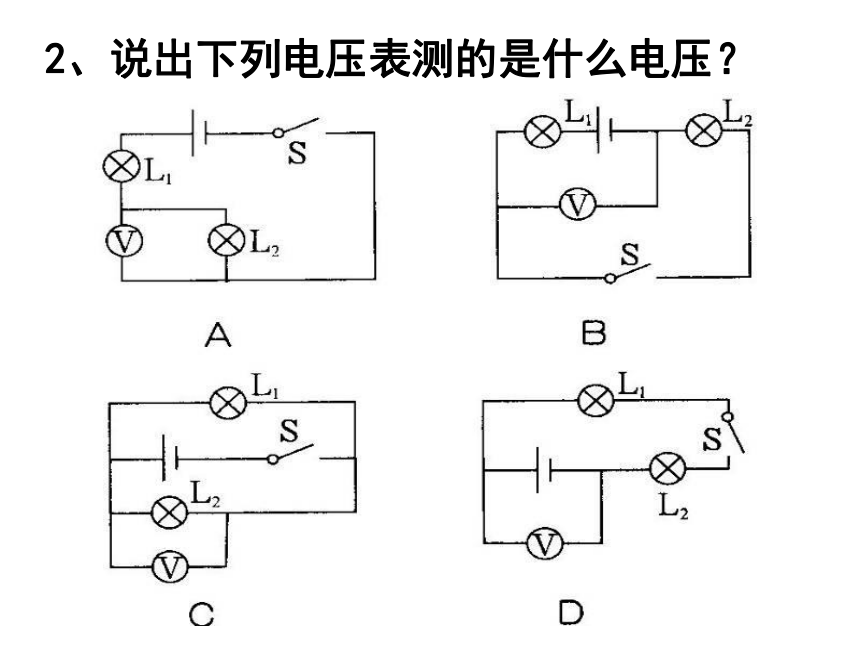

D.只有电流表会被烧坏D2、说出下列电压表测的是什么电压？从电压表角度考虑：被测电路是：
非被测电路是：L1
L2 电流表 电源 开关规律一：
若电压表有示数，则非被测电路一定是通路。
若电压表的示数接近或等于电源电压，
则( )或非被测量电路短路（所有非被测电路上的用电器都短路）被测电路断路规律二：

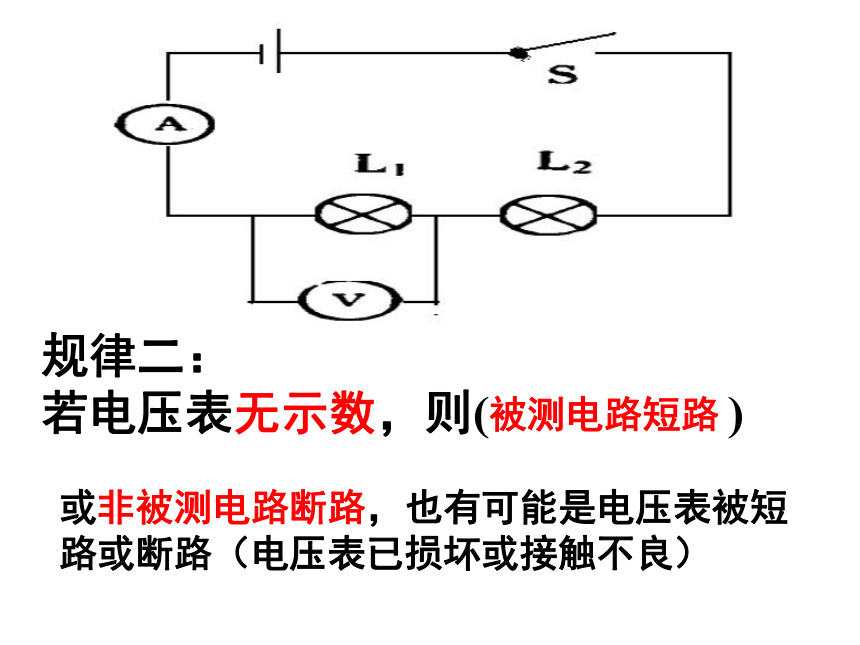

若电压表无示数，则( )被测电路短路或非被测电路断路，也有可能是电压表被短路或断路（电压表已损坏或接触不良）规律三：
若电流表有示数，则与电流表串联的电路必定是通路。规律四：
若电流表无示数，则与电流表串联的电路是（ ）或电流表被短路或断路（电流表已损坏或接触不良）断路故障题训练1、闭合开关，两个灯泡都不亮，电流表
的指针几乎不动，电压表的示数有明显
的偏转，则电路中可能的故障是（）A 电流表坏了或接通 B L1断路
C L2灯丝断了或灯座未接通
D 电流表和L1 L2都坏了2.小强测未知电阻实验时，设计如图电路，
实验时他发现电流表有明显的示数，但电压
表的指针几乎不动，则可能出现的情况是
A 电阻R短路 B 灯泡L短路
C 电压表已经烧坏 D 电阻R断路3.开关闭合后，灯泡正常发光，电压表
示数正常，电流表指针不动，这可能是
A电流表已被烧坏，电路不通
B电流表完好，但电路未接通
C电流表接线短路 D灯泡接线短路4、当开关S闭合后，两表均有示数。过一会儿发现电压表示数突然小，电流表示数突然变大，下列故障判断可能的是：
Ａ．Ｌ１短路 Ｂ．Ｌ２短路
Ｃ．Ｌ１灯丝断了 Ｄ．Ｌ２灯丝断了5.在如图所示的电路中，电源电压是6V，闭合开关S后，发现电流表指针不动，电压表的读数接近6V，可能出现的故障是
A.电流表的正反接线柱接反了
B.电流表被短路或灯泡的灯丝断了
C.电流表的量程选得不合适
D.电流表坏了，电流无通路6.如图所法的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是
A.灯L发生了断路
B.灯L发生了短路
C.电阻R出现断路
D.电阻R出现短路
拓展提高 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，你能测出未知电阻Rx的值吗? 要求 : ①画出电路图， ②说出测量步骤 ③ 写出Rx的最后表达式。 方法一测量步骤:
开关断开时的电流(I1)
开关闭合时的电流(I)RX的表达式电路图:方法二测量步骤:
开关断开时的电流(I,)
开关闭合时的电流(I)RX的表达式电路图:I,
