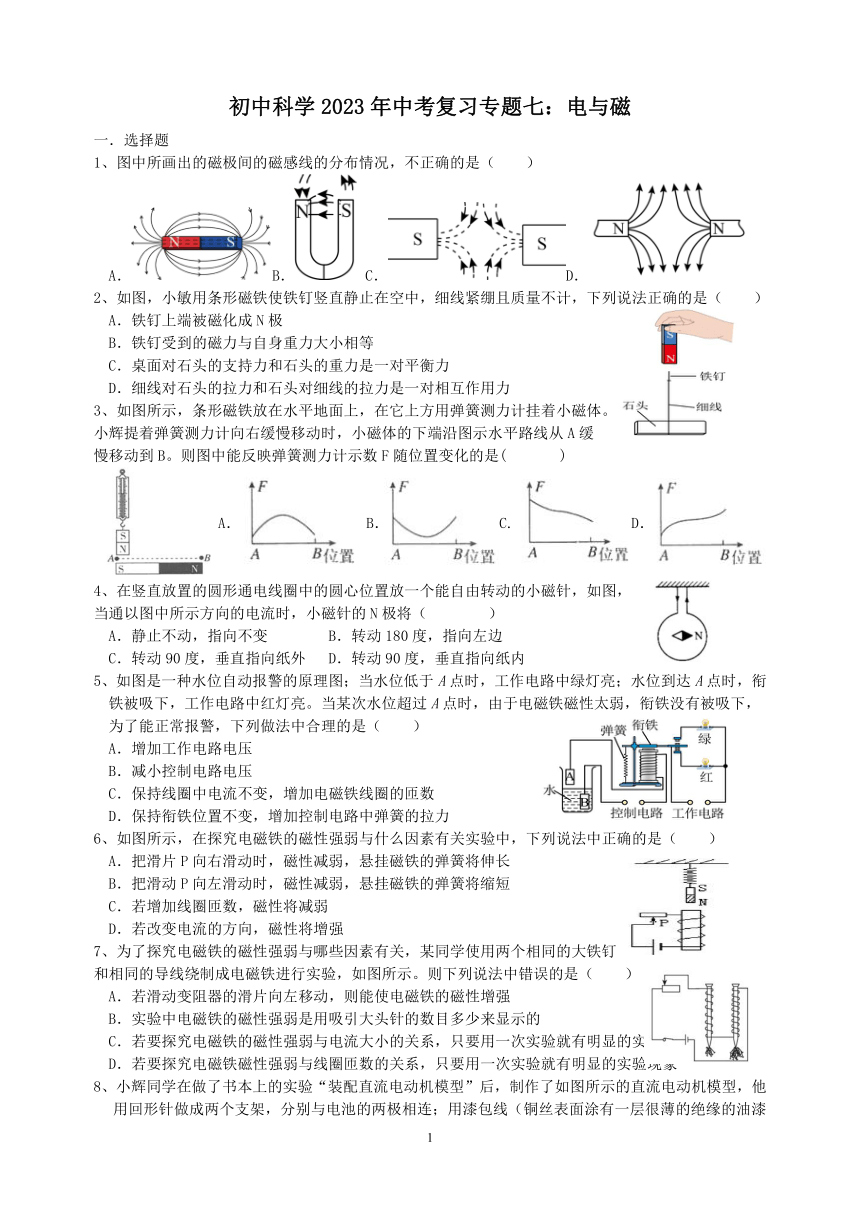

初中科学2023年中考复习专题七：电与磁
一．选择题
1、图中所画出的磁极间的磁感线的分布情况，不正确的是（ ）
A．B． C．D．
2、如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计，下列说法正确的是（ ）
A．铁钉上端被磁化成N极
B．铁钉受到的磁力与自身重力大小相等
C．桌面对石头的支持力和石头的重力是一对平衡力
D．细线对石头的拉力和石头对细线的拉力是一对相互作用力
3、如图所示，条形磁铁放在水平地面上，在它上方用弹簧测力计挂着小磁体。
小辉提着弹簧测力计向右缓慢移动时，小磁体的下端沿图示水平路线从A缓
慢移动到B。则图中能反映弹簧测力计示数F随位置变化的是( )
A．B．C.D．
在竖直放置的圆形通电线圈中的圆心位置放一个能自由转动的小磁针，如图，
当通以图中所示方向的电流时，小磁针的N极将（ ）
A．静止不动，指向不变 B．转动180度，指向左边
C．转动90度，垂直指向纸外 D．转动90度，垂直指向纸内
5、如图是一种水位自动报警的原理图；当水位低于A点时，工作电路中绿灯亮；水位到达A点时，衔铁被吸下，工作电路中红灯亮。当某次水位超过A点时，由于电磁铁磁性太弱，衔铁没有被吸下，为了能正常报警，下列做法中合理的是（ ）
A．增加工作电路电压
B．减小控制电路电压
C．保持线圈中电流不变，增加电磁铁线圈的匝数
D．保持衔铁位置不变，增加控制电路中弹簧的拉力
6、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（ ）
A．把滑片P向右滑动时，磁性减弱，悬挂磁铁的弹簧将伸长
B．把滑动P向左滑动时，磁性减弱，悬挂磁铁的弹簧将缩短
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向，磁性将增强
7、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉
和相同的导线绕制成电磁铁进行实验，如图所示。则下列说法中错误的是（ ）
A．若滑动变阻器的滑片向左移动，则能使电磁铁的磁性增强
B．实验中电磁铁的磁性强弱是用吸引大头针的数目多少来显示的
C．若要探究电磁铁的磁性强弱与电流大小的关系，只要用一次实验就有明显的实验现象
D．若要探究电磁铁磁性强弱与线圈匝数的关系，只要用一次实验就有明显的实验现象

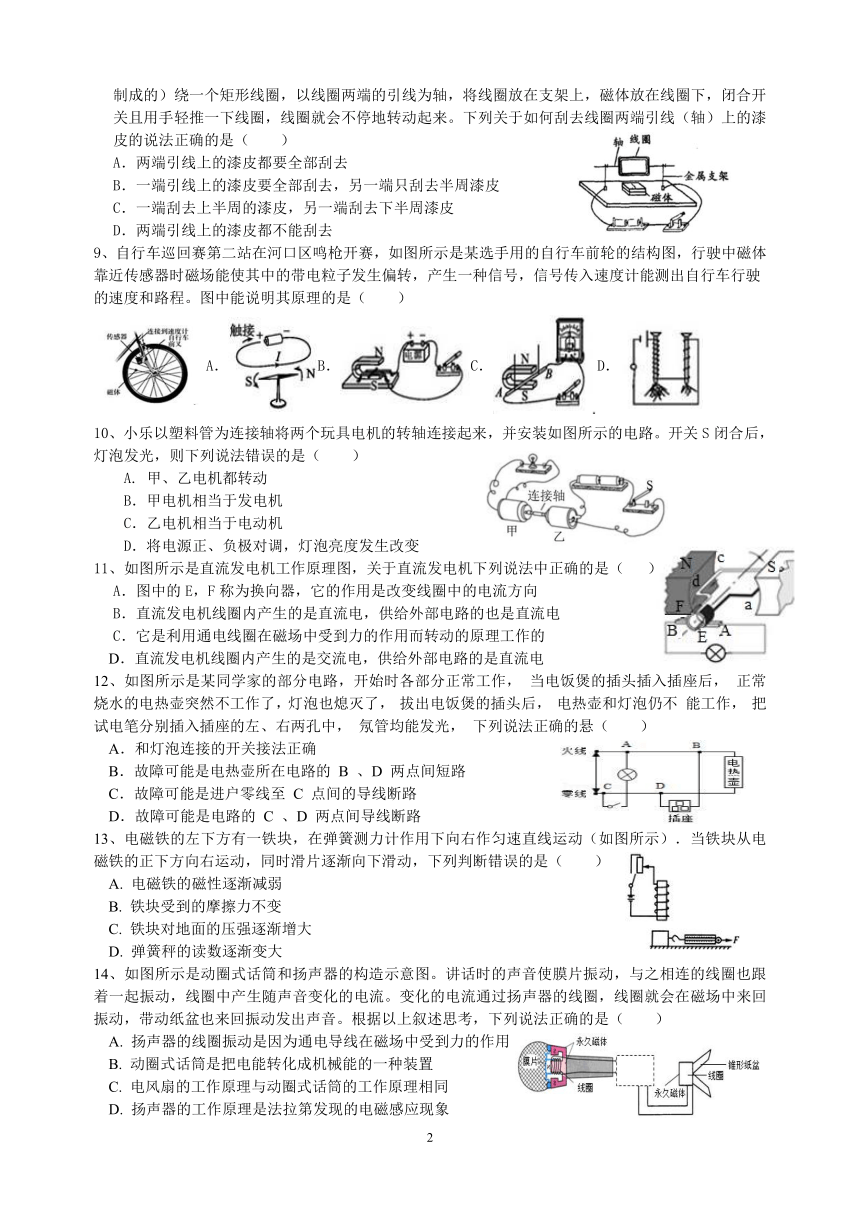

8、小辉同学在做了书本上的实验“装配直流电动机模型”后，制作了如图所示的直流电动机模型，他用回形针做成两个支架，分别与电池的两极相连；用漆包线（铜丝表面涂有一层很薄的绝缘的油漆制成的）绕一个矩形线圈，以线圈两端的引线为轴，将线圈放在支架上，磁体放在线圈下，闭合开关且用手轻推一下线圈，线圈就会不停地转动起来。下列关于如何刮去线圈两端引线（轴）上的漆皮的说法正确的是（ ）
A．两端引线上的漆皮都要全部刮去
B．一端引线上的漆皮要全部刮去，另一端只刮去半周漆皮
C．一端刮去上半周的漆皮，另一端刮去下半周漆皮
D．两端引线上的漆皮都不能刮去
9、自行车巡回赛第二站在河口区鸣枪开赛，如图所示是某选手用的自行车前轮的结构图，行驶中磁体靠近传感器时磁场能使其中的带电粒子发生偏转，产生一种信号，信号传入速度计能测出自行车行驶的速度和路程。图中能说明其原理的是（ ）
A．B．C．D．
10、小乐以塑料管为连接轴将两个玩具电机的转轴连接起来，并安装如图所示的电路。开关S闭合后，灯泡发光，则下列说法错误的是（ ）
A. 甲、乙电机都转动
B．甲电机相当于发电机
C．乙电机相当于电动机
D．将电源正、负极对调，灯泡亮度发生改变
11、如图所示是直流发电机工作原理图，关于直流发电机下列说法中正确的是（ ）
A．图中的E，F称为换向器，它的作用是改变线圈中的电流方向
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
12、如图所示是某同学家的部分电路，开始时各部分正常工作， 当电饭煲的插头插入插座后， 正常烧水的电热壶突然不工作了，灯泡也熄灭了， 拔出电饭煲的插头后， 电热壶和灯泡仍不 能工作， 把试电笔分别插入插座的左、右两孔中， 氖管均能发光， 下列说法正确的悬（ ）
A．和灯泡连接的开关接法正确
B．故障可能是电热壶所在电路的 B 、D 两点间短路
C．故障可能是进户零线至 C 点间的导线断路
D．故障可能是电路的 C 、D 两点间导线断路
13、电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动（如图所示）．当铁块从电磁铁的正下方向右运动，同时滑片逐渐向下滑动，下列判断错误的是（ ）
A. 电磁铁的磁性逐渐减弱
B. 铁块受到的摩擦力不变
C. 铁块对地面的压强逐渐增大
D. 弹簧秤的读数逐渐变大
14、如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（ ）
A. 扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B. 动圈式话筒是把电能转化成机械能的一种装置
C. 电风扇的工作原理与动圈式话筒的工作原理相同
D. 扬声器的工作原理是法拉第发现的电磁感应现象
15、某同学设计了一个如图所示的自动控制电路，其中光敏电阻受到光照时电阻变小，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终不亮，而光敏电阻和其他电路元件都正常。下列调节措施能使控制电路达到要求的是( )
A .给控制电路串联一个适当阻值的定值电阻
B .适当增加螺线管线圈的匝数
C .适当增大控制电路的电源电压
D .滑动变阻器滑片P向右移动一段距离
二、填空题
16、医学上使用的心肺机是用“电动泵”替代心脏，推动血液循环。工作原理如图：
（1）当线圈中的电流从b流向a时，线圈的左端为________极，此时活塞将向________运动（填“左”或“右”）；
（2）若要维持电动泵的持续工作，ab间应该接入________（填“直流电”或“交流电”）。
（第16题）（第17题）
17、如图所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路一部分导体的横截面，由图可知通电螺线管的d端为__________极，导线的a端应接电源的__________极，闭合电路的这部分导体分别向“1”“2”“3”“4”四个方向运动时，沿__________方向运动能产生感应电流。
（第18题）（第19题）（ 第20题）
18、浙江科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其它3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是______极．如果A轮顺时针转动，C轮将______时针转动，D轮将______时针转动（选填“顺”或“逆”）．
19、如图所示,A、B弹簧下方分别吊着软铁棒和条形磁铁,闭合开关,将滑动变阻器的滑片逐渐向右移动时,A弹簧的长度将_______ ,B弹簧的长度将 _______.(选填“伸长”“缩短”或“不变”)
20、小明去地铁站时发现电梯空载时运动较慢，有人站上去时运动较快．
（1）如图是电梯动力装置示意图，小明分析：当人站在电梯上，压敏电阻R的阻值减小，电磁铁的磁性 ，衔铁与触点 （“1”或“2”）接触，带动电梯的电动机的转速 ．
（2）根据电路图，站上电梯的人越多，带动电梯的电动机的转速 （此空选填“越快”、“越慢”、“不变”）
21、如图所示的家庭照明电路，已知其中一只灯泡的灯 头接线处存在
故障，电工师傅为查明故障，将保险丝处换接成一只"220V 40W"的灯
泡Lo，当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光
状态暗得多)则说明L1所在支路 ；当只闭合开关S、S2时，
灯泡L0正常发光，L2不发光，由此可以确定判断L2灯头接线处 。
三．实验探究题
22、.如图所示的奥斯特实验中，闭合开关，原来静止的小磁针发生了偏转。
造成小磁针偏转的原因是什么呢？
猜想一：可能是通电后导线周围产生了磁场引起的。
猜想二：可能是通电后导线产生的热量使空气对流引起的。
（1）在验证猜想一时，实验中小磁针的作用是___________。
（2）请你利用上述器材或再补充必要的实验室常见的器材，设计一个实验证明猜想二是否正确。写出实验步骤和预期的实验现象 。
23、为探究电磁铁的磁性强弱跟哪些因素有关，小科设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁A、B，并将甲、乙串联接入电路中，闭合开关S后，电磁铁吸引大头针情况如图所示。
（1）通过观察___________，来判断电磁铁磁性的强弱。
（2）通过比较图中A、B两电磁铁，初步得出结论：外形相同的螺线管，线圈的匝数越多，它的磁性越强，发现该结论不全面，应补充___________。
（3）该装置______（选填“可以”或“不可以”）探究电磁铁的磁性强弱与电流大小的关系。
（4）本实验需要进行多次实验，多次实验的目的和下列实验多次实验的目的相同的是___________。
A．伏安法测量定值电阻的阻值 B．探究并联电路电流规律 C．测量小石块的密度
四、分析计算题
24、为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。控制电路中，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2＝220V，R1＝836Ω，R2＝44Ω。已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[水的比热容为4.2×103J/（kg ℃）]
（1） 请结合此电路，简要说明电磁继电器的工作原理。
（2） 求衔铁刚跳起时，通过电磁铁线圈的电流。
（3） 求工作电路在保温状态下的电功率。
（4） 当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。
参考答案
一、选择题
B 2、D 3、C 4、C 5、C 6、B 7、C 8、B 9、A 10、D 11、D 12、D 13、B
A 15、A
二、填空题
N；右；交流电． 17、S；负；“1”和“3”． 18、S、顺、逆；
19、缩短、伸长； 20、（1）强；2；大；（2）不变21、正常；短路
三、实验探究题
22、检测磁场的存在；只需将小磁针放在小烧杯中，并用玻璃板盖住小烧杯口，闭合开关后，观察原来静止的小磁针是否发生了偏转。若发生偏转即说明该现象与对流无关，若不发生偏转，即说明该现象是空气对流造成的；在真实的实验过程中，烧杯中的小磁针会发生偏转，即说明猜想二的解释是错误的。
23、吸引大头针的数目；电流大小相同时；可以； B。
四、分析计算题
24、解:(1)如图乙所示,温度升高时,电阻R的阻值增大,所以当温度比较低时,电阻R的阻值较小,控制电路中的电流较大,电磁铁把衔铁吸下来,工作电路中只有电阻R2接入;当温度较高时,电阻R的阻值较答,控制电路中的电流较小,复位弹簧把衔铁拉上去,工作电路中电阻R1和R2串联接入,根据可知,电压一定时,电路中的电阻越小,加热功率越大,故动触点与静触点a接触时,为保温电路,动触点与静触点b接触时,为加热电路。
(2)衔铁刚跳起时,通过电磁铁线圈的电流为0.02A;
(3)工作电路在保温状态下的电功率为55W;
(4)当调奶器加满温度为25℃的水,加热元件工作500s后衔铁跳起,此过程中水吸收的热量及恒温调奶器的加热效率为84%。
