七下科学第二章第6节透镜及其应用

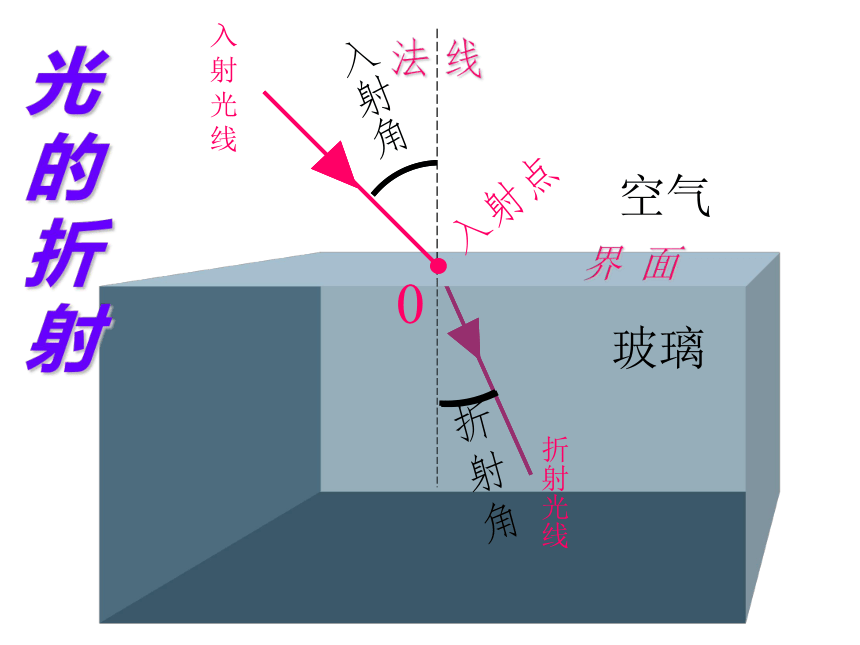

课件29张PPT。入射光线光的折射折射光线入射角折射角法 线入射点0界 面玻璃空气 很多年以前,有一支探险队,在他们去南极的途中,遇到了特大的爆风雪.等到风雪停止天放晴时,饥肠辘辘使他们想起生火做饭的事.但保管火种的探险队员发现,由于同暴风雪搏斗,存放火柴、望远镜等物品的袋子不知什么时候丢失了.在这天寒地冻、遍地冰雪、零下几十摄氏度的气温下,所有的食品都冻的像“石头”一样,没有火种,这样的“石头”怎么吃得下呢?
正当大家万分焦急的时候,一位知识渊博的探险队员提出了“用冰取火”的主意,这种方法行不行呢?试一试再说吧!于是他们便七手八脚地行动起来了.
“成功啦!成功啦!”所有的探险队员都为重新获得了火种而欢呼起来.小故事 透 镜定义：

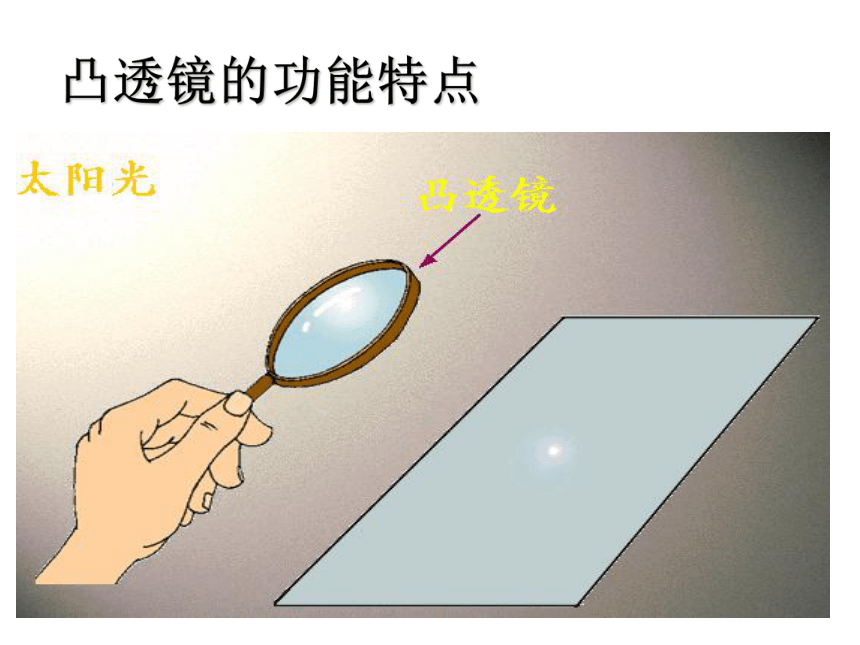

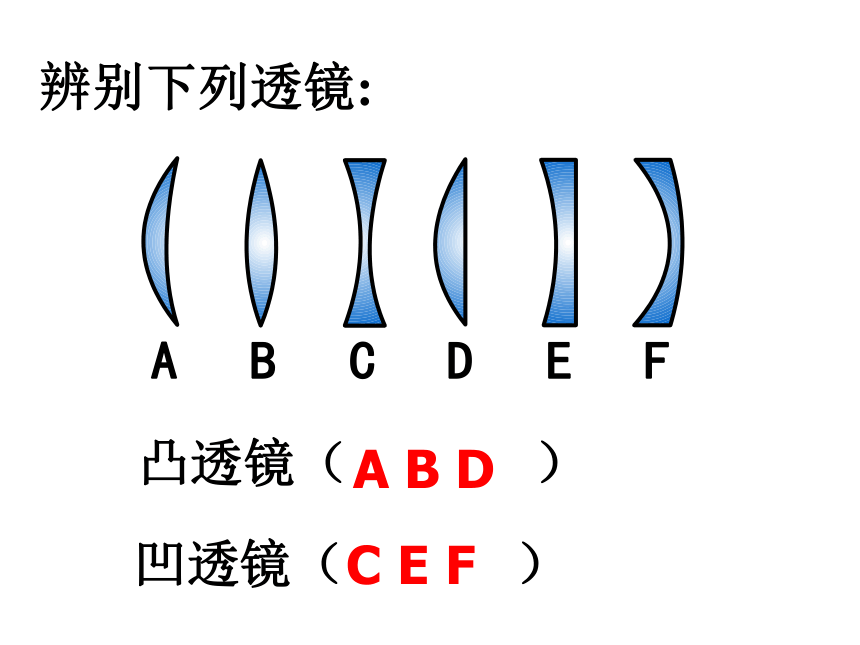

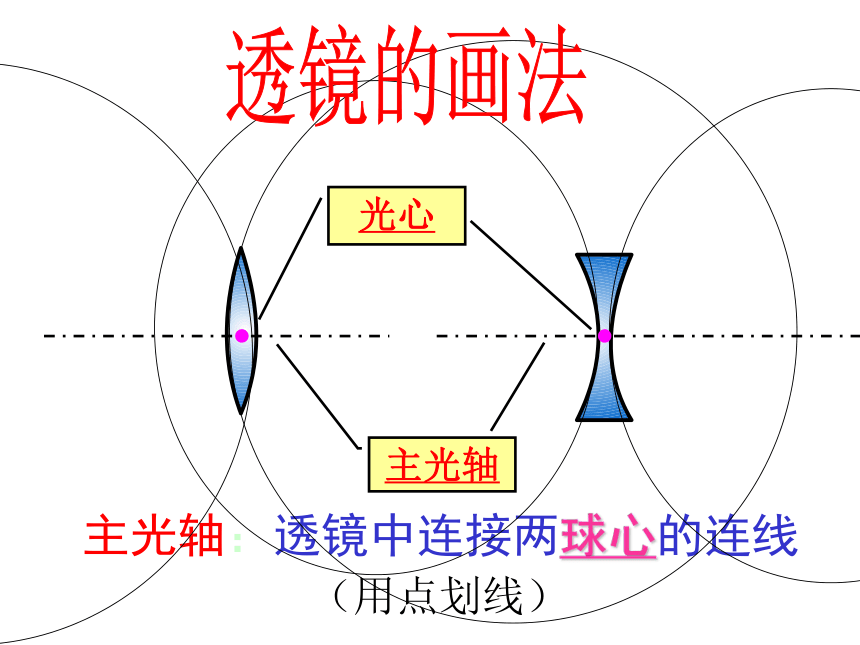

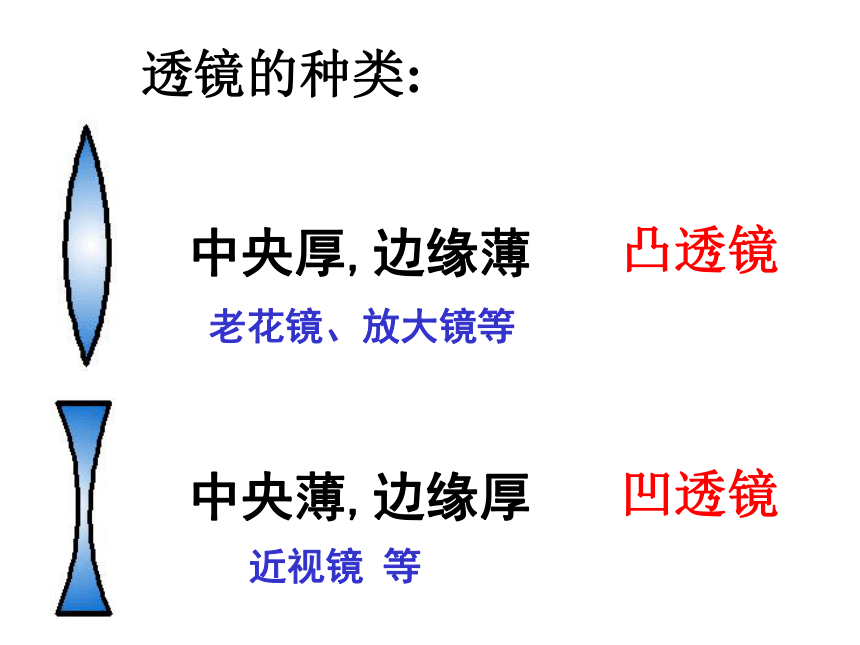

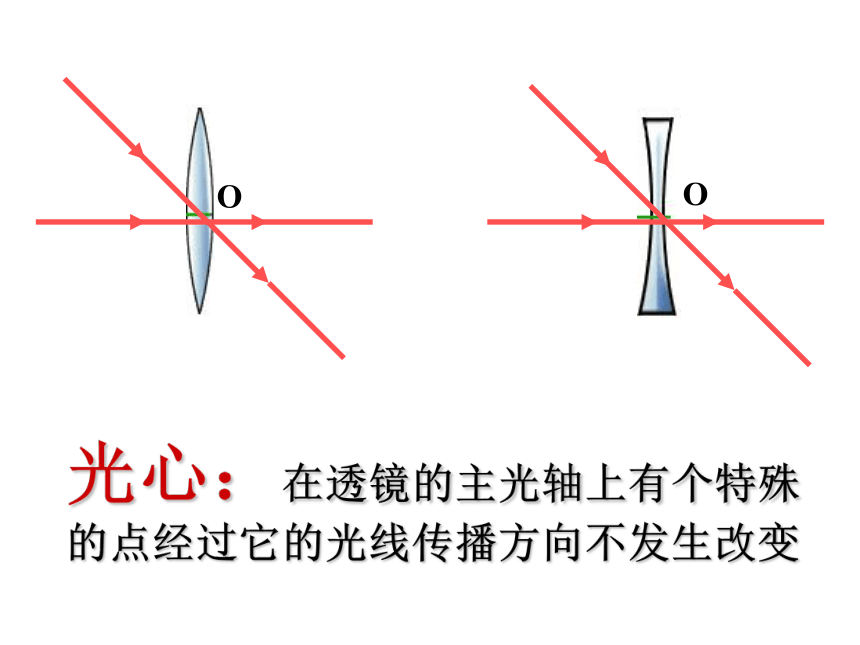

　两个侧面都磨成球面（或者一面是球面，另一面是平面）的透明体叫做透镜。一般用玻璃或塑料制成透镜的种类:中央厚,边缘薄中央薄,边缘厚凸透镜凹透镜老花镜、放大镜等 近视镜 等辨别下列透镜:凸透镜（ ）凹透镜（ ）A B DC E F主光轴：透镜中连接两球心的连线光心主光轴透镜的画法（用点划线）OO光心：在透镜的主光轴上有个特殊的点经过它的光线传播方向不发生改变凸透镜的功能特点透镜对光线的作用
凸透镜：对光有会聚作用———会聚透镜焦点光心主光轴有几个焦点?F焦距f平行于主光轴的光线经凸透镜后变得会聚OF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点FFFF平行于主光轴的光才会会聚于焦点。F FFF完成下列光路图。FFFF 请你说说他们是怎样用冰取火的?
凹透镜的功能特点凹透镜：对光有发散作用———发散透镜凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，此时折射光线好像是同侧焦点直射出的光线。焦点完成下列光路图F凹透镜的介绍虚焦点
o f
虚焦距虚焦点
o f
虚焦距在下列虚线处填上适当的透镜F凸透镜光路特点：
1、平行于主光轴的入射光线经凸透镜折射后，折射光线经过焦点。
2、通过焦点的入射光线经凸透镜后，沿平行于主光轴的方向传播出去。
3、经过凸透镜光心的光线传播方向不变。凹透镜光路特点：
1、平行于主光轴的入射光线经凹透镜
折射后，折射光线好像是同侧焦点 直射出的光线。
2、射向凹透镜另一侧焦点的入射光线
经过凹透镜后，沿平行于主光轴的
方向传播出去。
3、经过凹透镜光心的光线传播方向不 变。辨别凸透镜和凹透镜的方法：比较中央与边缘的厚薄
对文字是否具有放大的作用
对平行光是否有会聚作用 图中画出了光通过透镜前后的传播方向,在图中补画上适当类型的透镜在所示的方框内各有一个透镜，根据
光线通过透镜传播的方向，在方框内
填入适当的透镜。
