12.2滑轮课件(共28张PPT)

(共28张PPT)
有一袋粮食，想把它从一楼提到四楼，有哪些办法？

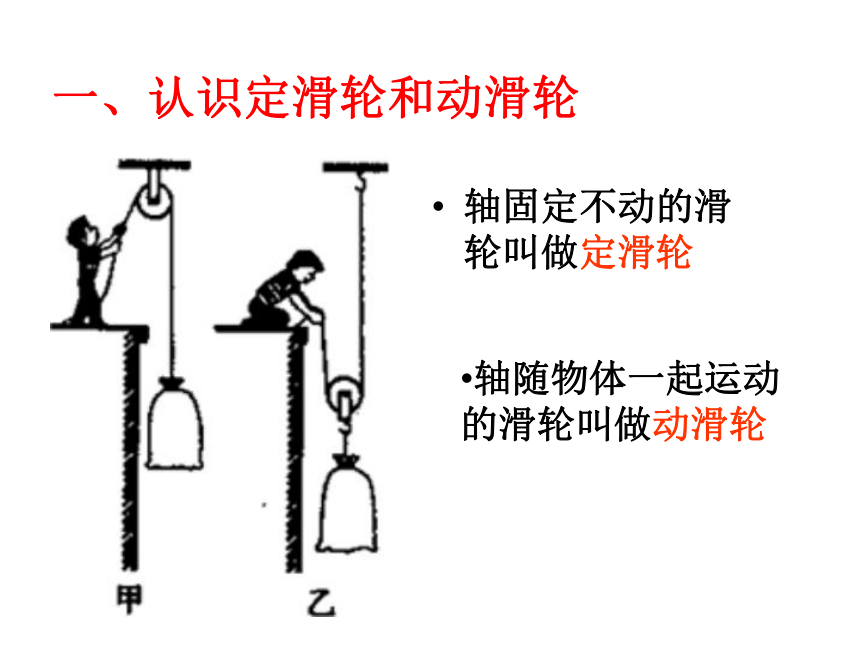

一、认识定滑轮和动滑轮
轴固定不动的滑轮叫做定滑轮
轴随物体一起运动的滑轮叫做动滑轮
图D
图B

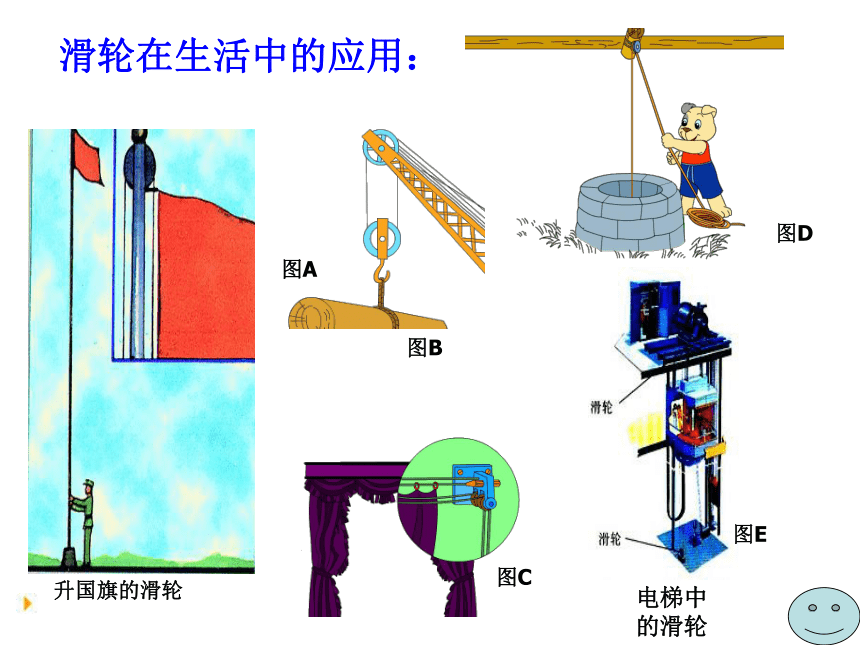

滑轮在生活中的应用：
图A
升国旗的滑轮
电梯中的滑轮
图E
图C

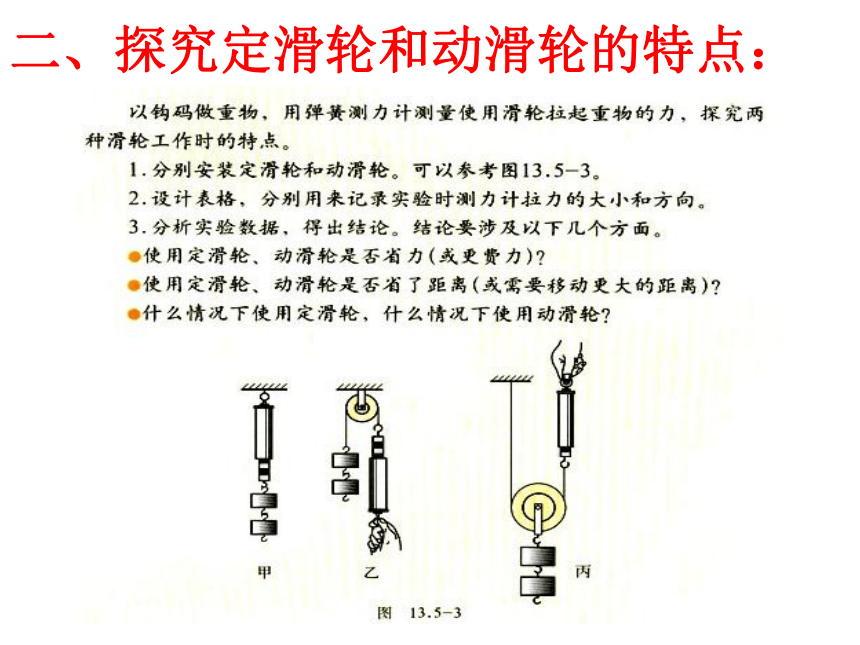

二、探究定滑轮和动滑轮的特点：

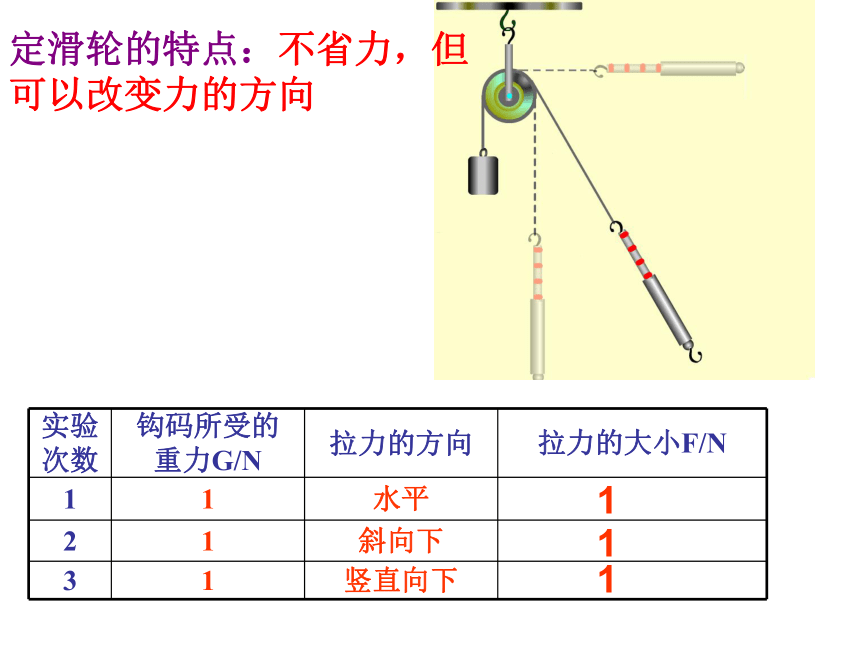

定滑轮的特点：不省力，但可以改变力的方向
实验次数 钩码所受的
重力G/N 拉力的方向 拉力的大小F/N
1 1 水平
2 1 斜向下
3 1 竖直向下
1
1
1
G
F
F
l2
l1
=
等臂杠杆
F = G
定滑轮的实质：
G
l2
l1
使用定滑轮，改变拉力方向后，还是等臂杠杆，所以无论拉力方向怎么样，F＝G物
F
G物
O
l 2
l 1
l1=l 2
F = G物

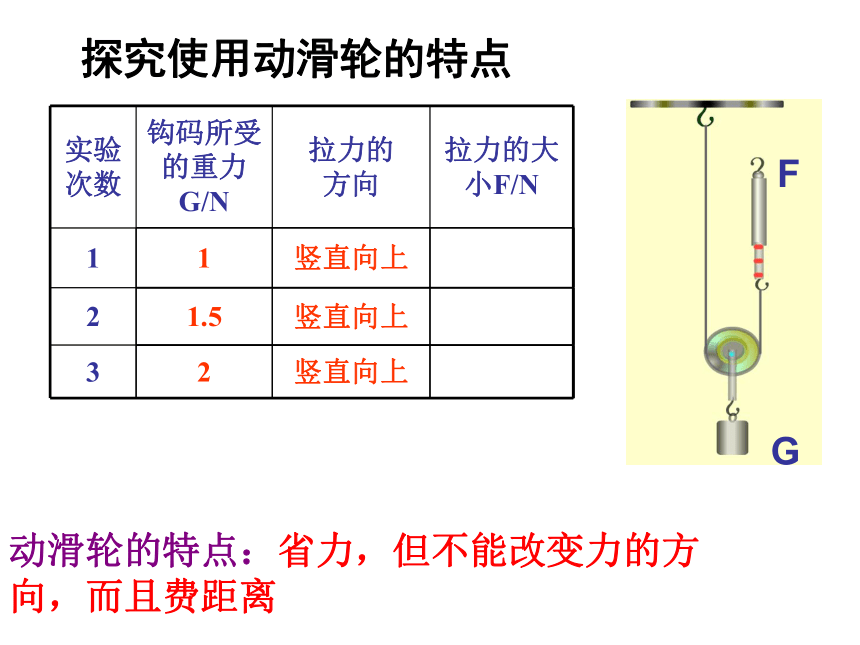

探究使用动滑轮的特点
实验次数 钩码所受的重力G/N 拉力的
方向 拉力的大小F/N
1
2
3
1 竖直向上
1.5 竖直向上
2 竖直向上
F
G
动滑轮的特点：省力，但不能改变力的方向，而且费距离
O
·
l1
L2
l1 =2l2
动滑轮的实质:
动力臂是阻力臂二倍的省力杠杆
若不计绳重和摩擦：
F =1/2 （G物+G轮）
使用动滑轮总能省一半力吗
？
F
G
l2
G
若不计绳重、摩擦和动滑轮自重：
F =1/2 G物
绳子自由端移动的距离是物体上升高度的两倍：s =2 h
2、工人们为了搬运一台笨重的机器，设计了如图所示的四种方案（机器下方的小圆表示并排放置的圆形钢管）。其中最省力的方案是( )
1、下图中利用了动滑轮的是( )
C
D
3、如图为家庭手摇升降晾衣架结构图，当顺时针摇动手柄时，横梁上升。下列滑轮属于动滑轮的是（ ）
丁
　　定滑轮虽然能改变力的方向，使我们工作方便，但不能省力；　　
　　于是人们就把定滑轮和动滑轮组合起来使用，把它们各自的优点结合起来，这样就组成了滑轮组．
　　而动滑轮虽然能省一半力，但不能改变力的方向，使用时经常感觉不便．
特点：既省力又能改变力的方向，但费距离
F
G
G
F
三、滑轮组
讨论：滑轮组的省力情况
F
G
G
F
2段绳子承担F=(1/2)G
3段绳子承担F=(1/3)G
F
G
F
G
G
F
结论：
用滑轮组提起重物时，如果不计动滑轮重、绳重和摩擦，动滑轮上有几段绳子承担物重，绳断的拉力就是物重的几分之一即：
绳子自由端移动的距离是物体上升高度的n倍：s =n h
如果不计绳重和摩擦，则有：
1
n
F＝
G物
F＝
n
1
（G物 +G轮）
实验表明，用滑轮组水平拉动物体时，若不计绳重和绳与滑轮间的摩擦，动滑轮被几段绳子拉住，所用的拉力就
是物体所受摩擦力的几分之一，即
如图所示，拉力F的大小等于＿＿＿＿。
F
.
f
N
G
T
绳子自由端移动的距离是物体移动距离的n倍：s =n s物
怎样判断滑轮组能省多少力
F=____G
1/6
？
拓展知识：轮轴与斜面
简单的机械还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的轮轴与斜面的图例：
水龙头（轮轴）
自行车轮（轮轴）
轮轴的实质也是杠杆的变形
水龙头：
从上边看下去，也可画成下图：
O
动力臂大于阻力臂——省力杠杆。
F1
L2 = r
r
L1 = R
R
r
F2
轮轴
斜面
利用斜面可以省力
若不计摩擦，斜面长是斜面高的几倍，那么所用的拉力就是物重的几分之一。即F=hG/L
例如：斜坡、盘山公路
L
H
G
巩固练习：
1：如下图(a)所示，物体B重50N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
2: 如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是60N，那么动滑轮的重力是＿＿＿＿ N.（不计绳重和摩擦）
图(b)
50
100
20
3、人站在地面上，用如图所示的滑轮组将重物提起，画出绳的绕法。
4:如图所示的三个滑轮组中，图＿＿＿可省一半力，图＿＿＿＿和图＿＿＿＿用力大小一样。
(a)
(b)
(c)
( b )
(a)
(c)
5、如下图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中用力最小的是（ ）
A．F1 B．F2 C．F3 D．F4
B
智慧的花朵，常常开放在苦苦思索的枝头上。
